中华人民共和国化工行业标准
磁浆过滤用滤芯
纳污量测试方法
主题内容与适用范围
HG/T2353.3—92
本标准规定了磁浆过滤用滤芯纳污量测试方法，本标准适用于磁记录行业磁浆过滤用滤芯，也适用于其他液体过滤用滤芯，2术语
2.1纳污量
滤芯在使用寿命期(压降达到额定值）所容纳的杂质量，以克表示，2.2视在纳污量
向试验系统不断添加试验粉末，当压力降达到额定值时试验粉末的总添加量。3方法提要
当试验液以额定流量通过滤芯时，往试验液内间断地添加试验粉未，直至滤芯压力降达到规定值时停止试验。统计试验粉末的累计加入量，并以此表示滤芯的纳污量。4测试装置及试验材料
4.1测试装置

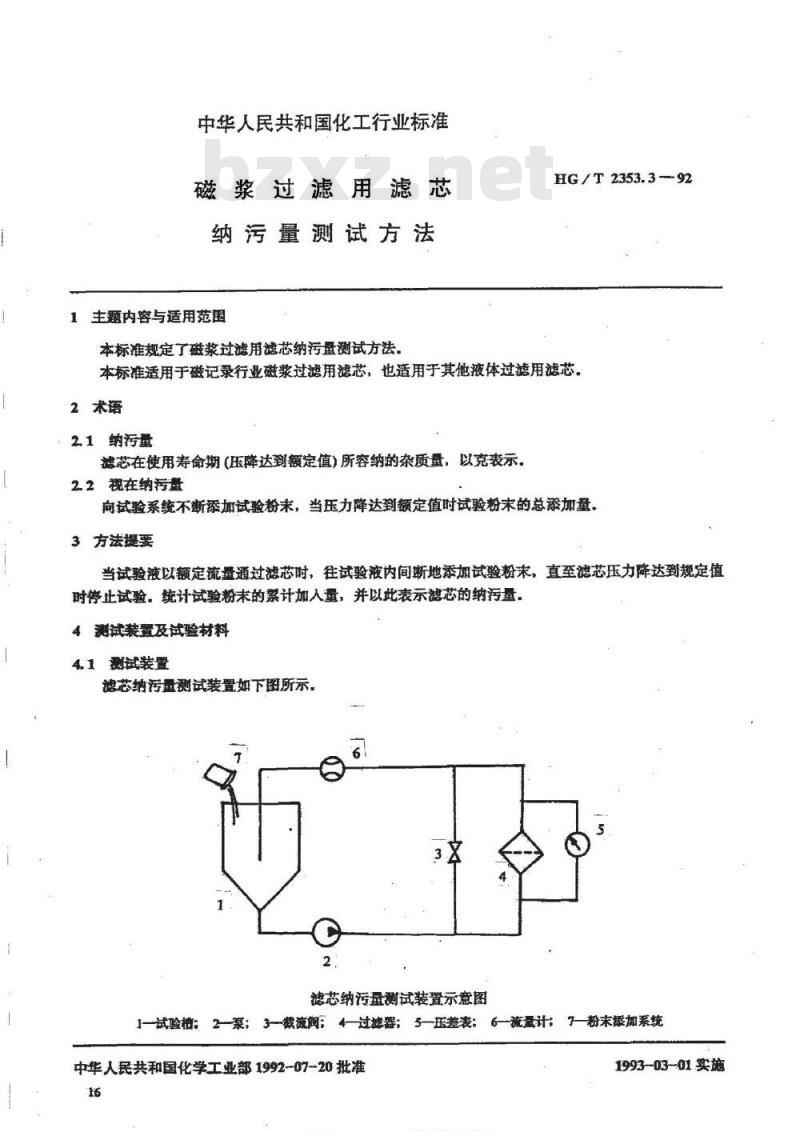

滤芯纳污量测试装置如下图所示，6
滤芯纳污量测试装置示意图
1一试验档：2泵；3截流：4过滤器；5—压差表：6—流量计：7粉末添加系统中华人民共和国化学工业部1992-07-20批准标准换拨网wm.b2s0B0ccm各类标准行业资料免费下款1993-03-01实施
HG/T2353.3—92免费标准bzxz.net

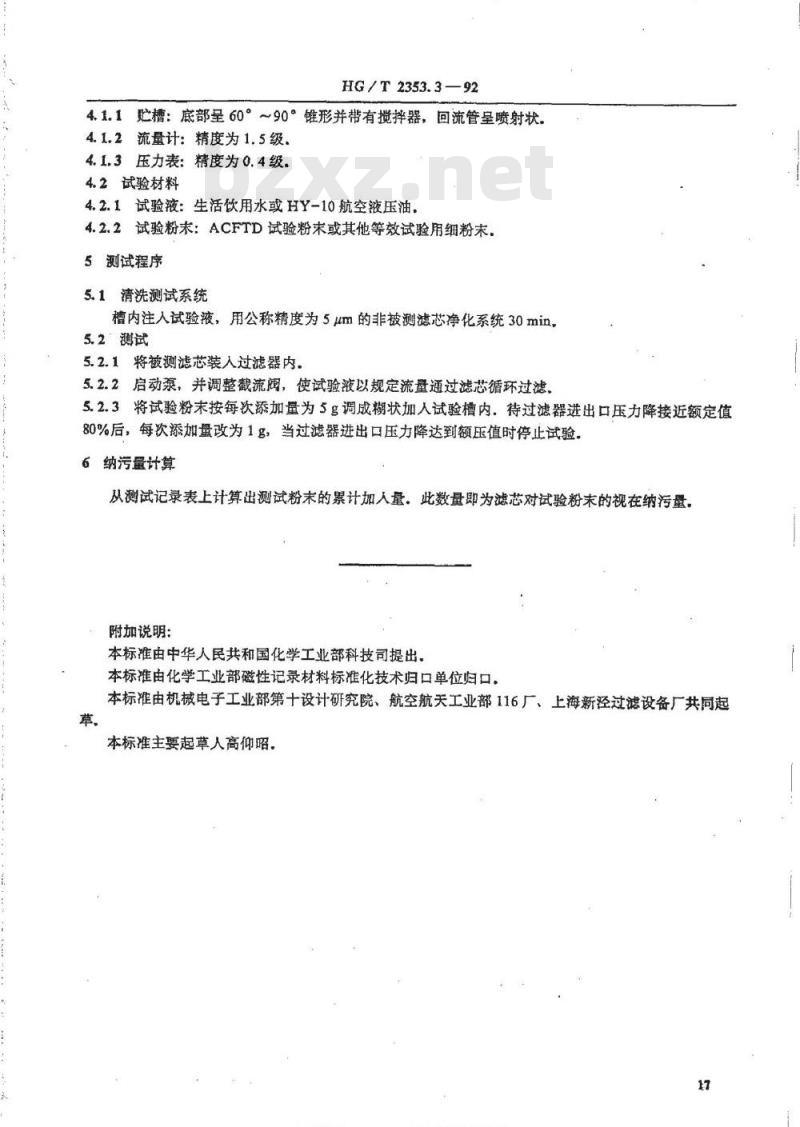

4.1.1贮槽：底部呈60°~90°锥形并带有搅拌器，回流管呈喷射状。4.1.2流量计：精度为1.5级.
4.1.3压力表：精度为0.4级。
4.2试验材料
4.2.1试验液：生活饮用水或HY-10航空液压油，4.2.2试验粉末：ACFTD试验粉末或其他等效试验用细粉末，5测试程序
5.1清洗测试系统
槽内注入试验液，用公称精度为5um的非被测滤芯净化系统30min。5.2测试
5.2.1将被测滤芯装人过滤器内，5.2.2启动泵，并调整截流阀，使试验液以规定流量通过滤芯循环过滤5.2.3将试验粉末按每次添加量为5g调成糊状加人试验槽内，待过滤器进出口压力降接近额定值80%后，每次添加量改为1g，当过滤器进出口压力降达到额压值时停止试验，6纳污量计算
从测试记录表上计算出测试粉末的累计加人量。此数量即为滤芯对试验粉末的视在纳污量，附加说明：
本标准由中华人民共和国化学工业部科技司提出，本标准由化学工业部磁性记录材料标准化技术归口单位归口本标准由机械电子工业部第十设计研究院、航空航天工业部116厂、上海新泾过滤设备厂共同起草
本标准主要起草人高仰昭。
