中华人民共和国化工行业标准
磁浆过滤用滤芯
冒泡压力试验法
主题内容与适用范围
HG/T2353.692
本标准规定了磁浆过滤用滤芯的冒泡压力试验方法。该方法是一种间接评定滤芯过滤性能的简便方法，可作为滤芯质量的常规检验使用。当采用颗粒通过法测定过滤精度后，可使用本试验法测其冒泡压力值，并用以代表过滤精度。本标准适用于磁记录材料行业磁浆过滤用滤芯，也适用于其他液体过滤用滤芯。2引用标准
GJB420飞机液压系统固体污染度分级3方法提要
本方法以物理现象为基础，实现测量湿态微孔结构，用非湿态微孔结构取代时所需压力的目的，从而表征微孔的特征尺寸。
滤芯系多孔材料制成，滤层中微孔尺寸可利用内侧通气外侧冒泡的压力值计算得出。4测试装置及试验液
4.1测试装置免费标准下载网bzxz
按图1所示工作原理，备好试验器（即滤芯冒泡试验器），所用压力表不低于1.5级，计量器具均为计量检定合格。

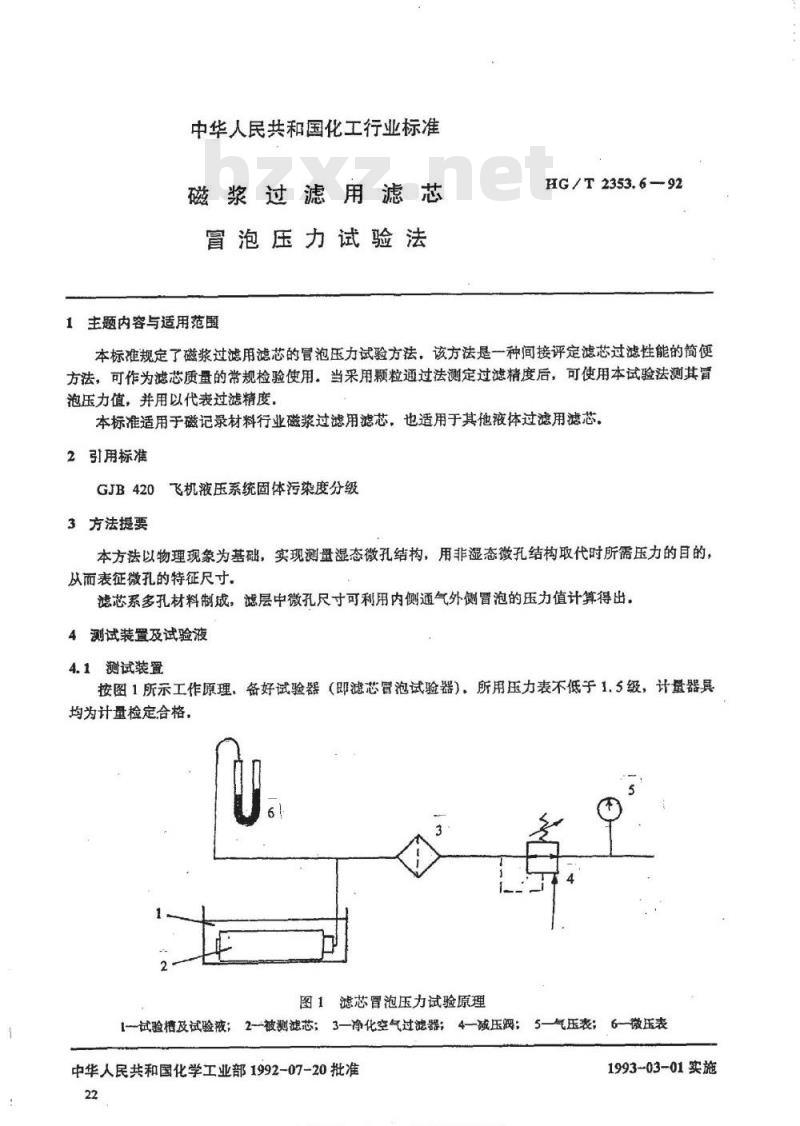

图1滤芯冒泡压力试验原理
1一试验槽及试验液；2--被测滤芯；3一净化空气过滤器；4—减压阀；5—气压表；6—微压表中华人民共和国化学工业部1992-07-20批准22
标准换换网mb工tcare.com1993-03-01实施
4.2试验赖
HG/T2353.6-92
符合GJB420中A分级制7级以下的请洁异丙醇，不允许使用水、汽油及其它表面张力不稳定的液体作试验液，4.3环境
空气中大于0.5um的灰尘颗粒每升不超过3500个：大于5um的灰尘颗粒每升不超过23个，室温为常海。尔许使用其他标谁规定的与本标准要求等效的清洁级洁净间，5避试程序
5.1被测滤芯应在测试前清洗。清洗剂用4.2条规定的清洁异丙醇清洗，如果用汽油或其他清洗剂的清洗，其清洁度应符合4.2条规定，清洗后应充分挥发干净，5.2通气管与滤芯连接
应从滤芯内侧通气，保证滤芯两端不漏气，插人滤芯的通气探头长度应适当。如果滤芯过长，可在探头管壁上均匀地钻有若干小孔以保证通入气体在滤芯内腔均匀分布，5.3试验液面距滤芯最高点为13mm，试验前滤芯应浸泡在试验液中20~30mi以达到充分浸润。
5.4试验开始
5.4.1开启气源，使气流通过空气过滤器使其清洁并减少含水量5.4.2调整气压至0.1MPa以下，
5.4.3调整减压阀（4），缓慢转动被测滤芯并观察滤芯表面溢出的第一个气泡。当第一个气泡溢出液面时，记录微压表的压力值（MPa），5.4.4重复5.4.3条操作，直到确认冒泡点压力稳定在一个数值上为止6确定孔径
第一个冒泡点表征滤层的最大孔径，群冒泡点表征滤层一般礼径，孔径可妞冒泡点压力和试验液表面张力等参数计算，
式中D孔径m：
S不同温度下表面张力，N/m；
P-冒泡点压力，MPa.
附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部磁性记录材料标准化技术归口单位归口。本标准由机械电子工业部第十设计院、航空航关工业部116厂、上海新泾过滤设备厂共同起草。本标准主要起草人戴天翼。
本标准参照采用美国机动车工程师学会推荐航空航天标准ARP901《冒泡压力试验法》，23
