- SJ/Z 9010.7-1987 电子管电性能的测试 第7部分:等效噪声电阻的测试

【电子行业标准(SJ)】 电子管电性能的测试 第7部分:等效噪声电阻的测试
本网站 发布时间:
2024-07-14 10:05:31
- SJ/Z9010.7-1987
- 现行
标准号:
SJ/Z 9010.7-1987
标准名称:
电子管电性能的测试 第7部分:等效噪声电阻的测试
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1987-09-14 -
实施日期:
1987-09-14 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
304.23 KB

部分标准内容:

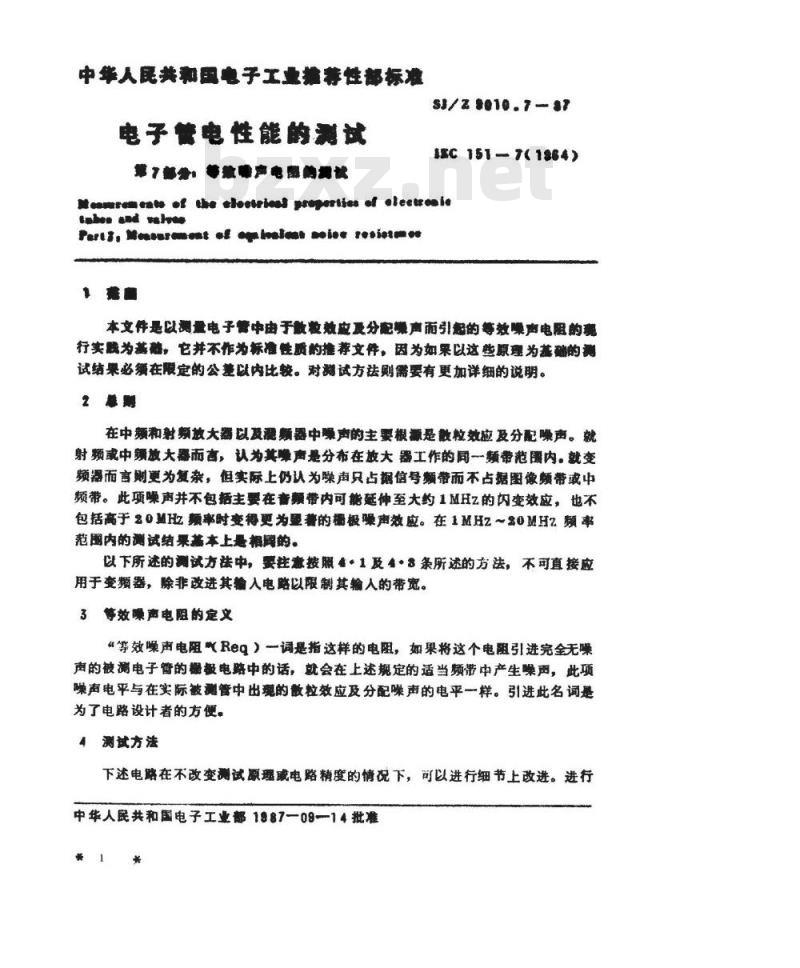

中华人民共和国电子工业推等性部标准电子管电性能的测试
车7发:等装#产电座纳调试
S3/z9010.7-87
EC151-7(1964)
tenpurumenco ot che cloctroos proeriica of olectroaictubea aad valvoe
PariB, Mcosuronont ol cqieloat soios resistomce靠
本文件是以遇量电子管中由于散牧效应及分配录声而引的等效噪声电阻的观行实践为基,它并不作为标准性质的推荐文件,因为如果以这些原理为基础的测试结果必须在限定的公差以内比较。对试方祛则需要有更加详细的说明。2购
在中频和射频放大器以及漫频器中噪声的主要根源是微粒效应及分配噪声。就射频或中频放大器而言,认为其噪声是分布在放大器工作的同一频带范国内。就变频器而言则更为复杂,但实际上仍认为赚声只占据信号频带而不占据图像频带或中频带。此项噪声并不包括主要在畜频带内可能延伸至大约1MHz的闪变效应,也不包括高于20MHZ频率时变得更为显著的橱极噪声效应。在1MHz~20MHz频率范围内的测试结采基本上是相阅的。以下所述的测试方祛中,要往意按照·1及4·3条所述的方法,不可直接应用于变频器,除非改进其输人电路以限制其输人的带宽。3等效赚声电阻的定义
“等效噪声电阻(Req)词是指这样的电阻,如果将这个电阻引进完全无噪声的被测电子管的概极电路中的话,就会在上述规定的适当频带中产生噪声,此项噪声电平与在实际被谢管中出现的散粒效应及分配噪声的电平一样。引进此名词是为了电路设计者的方便。
4测试方法
下述电路在不改变测试原理减电路精度的情况下,可以进行细节上改进。进行中华人民共和国电子工业部1987一0914批准*1*
9010.7--87

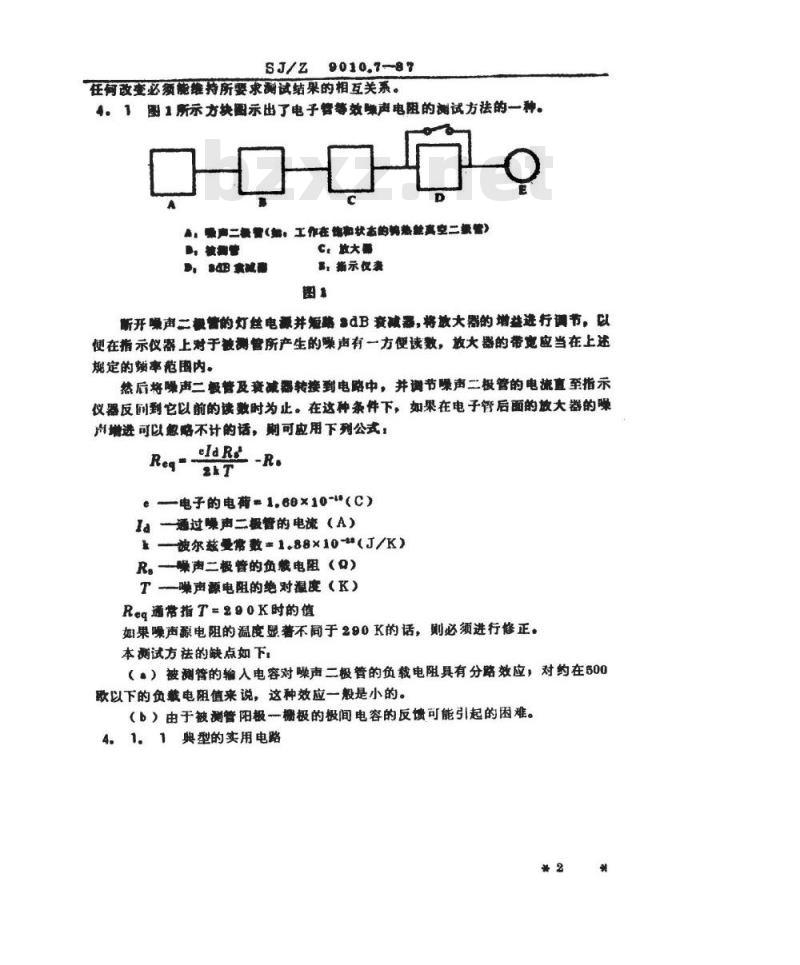

任何改变必须能维持所要求测试结果的相互关系。4。1图1所示方块图示出了电子暂等效哦声电阻的测试方祛的一种。A
,味声二报管(奶:工作在饰和状态的养热轮高空二数管)C.放大器
P披指管
#,dB索减费
多,指示仅素
断开噪声二极错的灯丝电源井短路dB衰减器,将放大器的增益进行调节,以便在指示仪器上对于被测管所产生的噪声有一方便读数,放大器的带宽应当在上述规定的频率范围内。
然后将噪声二极管及衰减器转接到电路中,并调节声二极管的电流直至指示仪器反叫到它以前的读数时为止。在这种条件下,如果在电子后面的放大器的噪用增进可以想略不计的话,则可应用下列公式,Reg-aRE -R.
e电子的电1.60×10-(C)
la通过噪声二极管的电流(A)
被尔兹曼带数1.88×10*(J/K)R。一—辈声二极管的负载电阻(0)T噗声源电阻的绝对温度(K)
Reg通常指T=290K时的值
如果噪声电阻的温度显著不同于290K的话,测必须进行修正。本测试方法的缺点如下:
(,)被管的输入电容对噪声二极管的负载电阻具有分路效应,对约在500欧以下的负载电阻值来说,这种效应一般是小的。(b)由于被测管阳极一榭极的极间电容的反馈可能引起的困难。4。1.1典型的实用电路
9010.7-87

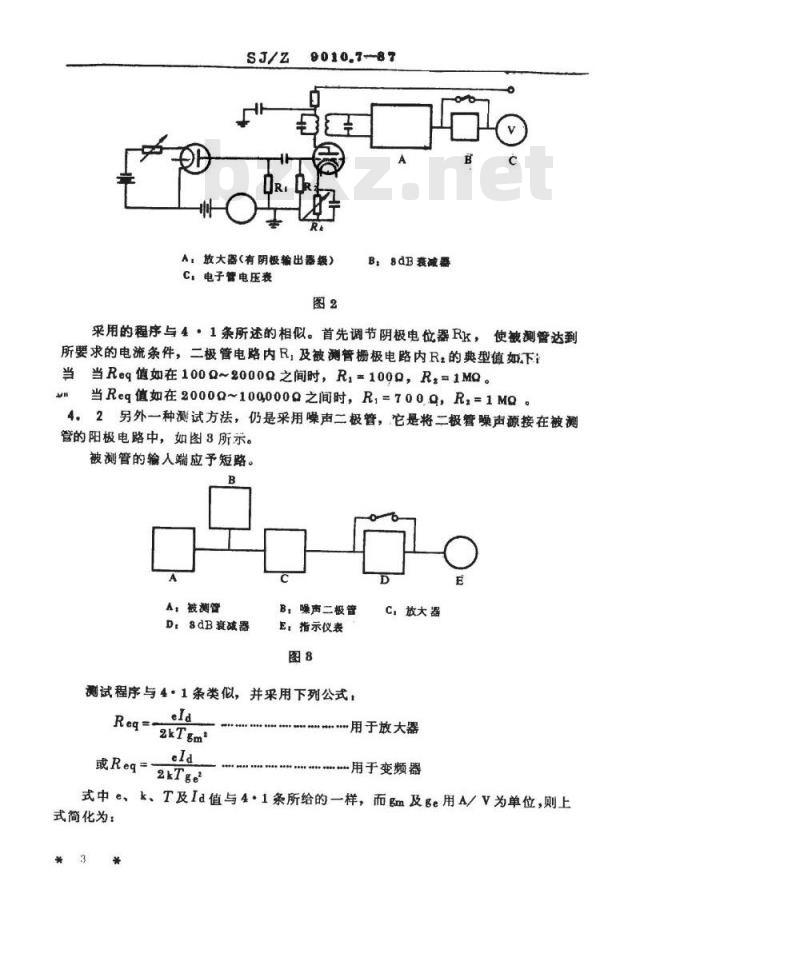

A:放大器(有阴极输出器级)
C:电子管电压表
B:8dB衰减器
采用的程序与4,1条所述的相似。首先调节阴极电位器RK,使被测管达到所要求的电流条件,二极管电路内R,及被测管栅极电路内R,的典型值如下当当Req值如在1000~2000Q之间时,R1000,R=1MQ。当Re值如在2000Q~1000000之间时,R,=7009,R,=1MQMn
4。2另外一种测试方法,仍是采用噪声二极管,它是将二极管噪声源接在被测管的阳极电路中,如图8所示。
被测管的输人端应予短路。
A:被测管
D:sdB衰减器
B,噪声二极管
E:指示仪表
测试程序与4·1条类似,并采用下列公式,ela
或Reg
C,放大器
用于放大器
用于变频器
式中e、k、T及Id值与4·1条所给的一样,而gm及ge用A/v为单位,则上式简化为:
9010.7-87
用于放大器
用于变频器

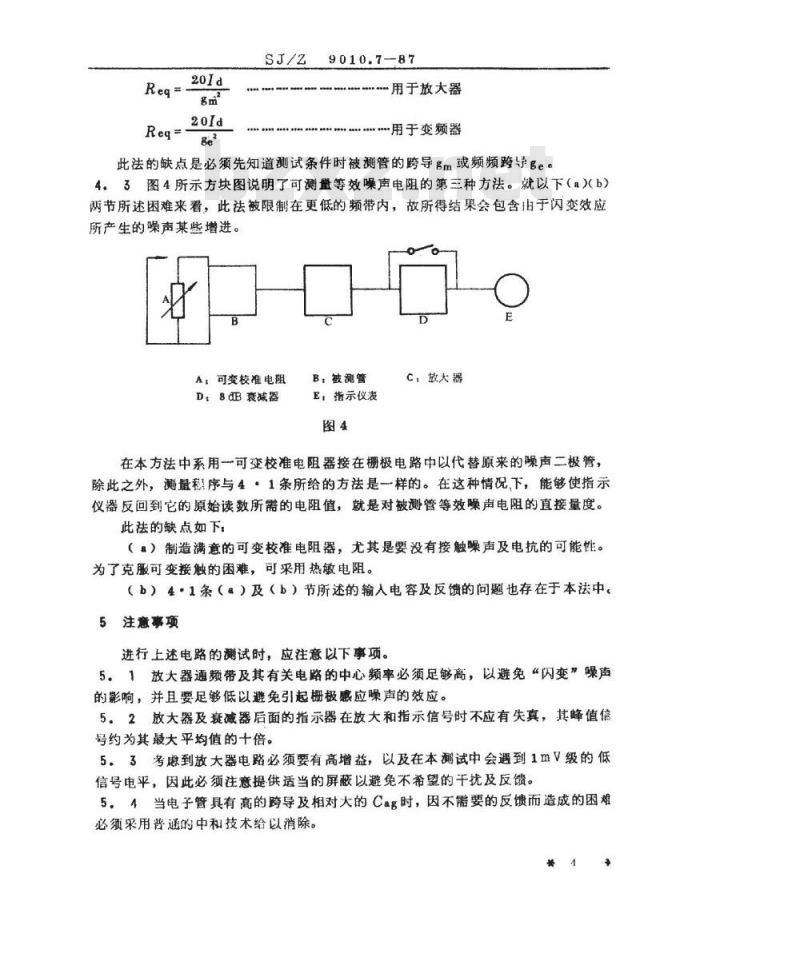

此法的缺点是必须先知道测试条件时被测管的跨导gm或频频跨导ge4。3图4所示方块图说明了可测量等效噪声电阻的第三种方法。就以下(a)b)两节所述困难来看,此法被限制在更低的频带内,故所得结果会包含由于闪变效应所产生的噪声某些增进。
A:可变校准电阻
D.8dB衰减器bZxz.net
B:被冽管
E:指示仪表
c:放大器
在本方法中系用可变校准电阻器接在栅极电路中以代替原来的噪声二极管,除此之外,测量秘序与4·1条所给的方法是一样的。在这种情况下,能够使指示仪器反回到它的原始读数所需的电阻值,就是对被测管等效噪声电阻的直接量度。此法的缺点如下;
()制造满意的可变校准电阻器,尤其是要没有接触噪声及电抗的可能性。为了克服可变接触的困难,可采用热敏电阻。(b)4·1条(a)及(b)节所述的输人电容及反馈的问题也存在于本法中。5注意事项
进行上述电路的测试时,应往意以下事项。5。1放大器通频带及其有关电路的中心频率必须足够高,以避免“闪变”噪声的影响,并且要足够低以避免引起栅极感应噪声的效应。5.2放大器及衰减器后面的指示器在放大和指示信号时不应有失真,其峰值信号约为其殿大平均值的十倍。
53考虑到放大器电路必须要有高增益,以及在本测试中会遇到1mV级的低信号电平,因此必须注意提供适当的屏蔽以避免不希望的干扰及反馈。5。4当电子管具有高的跨导及相对大的Cag时,因不需要的反馈而造成的困难必须采用普通的中和技术给以消除。*4
9010.7-87
5.5如果噪声源电阻的温度不是290K的话,其值应予记录并应修正。5.6有关被测管输入电路方面的各项电阻,应采用低噪声类型的。6精度
如果已遵守上述注意事项,就应能够对Reg进行测试,在约为100Q~100kQ整个范围内使其精度达到±5%。由于测试条件调整的不精确而引起的误差(包括电表的不精确性),当然,会降低总的精度。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
