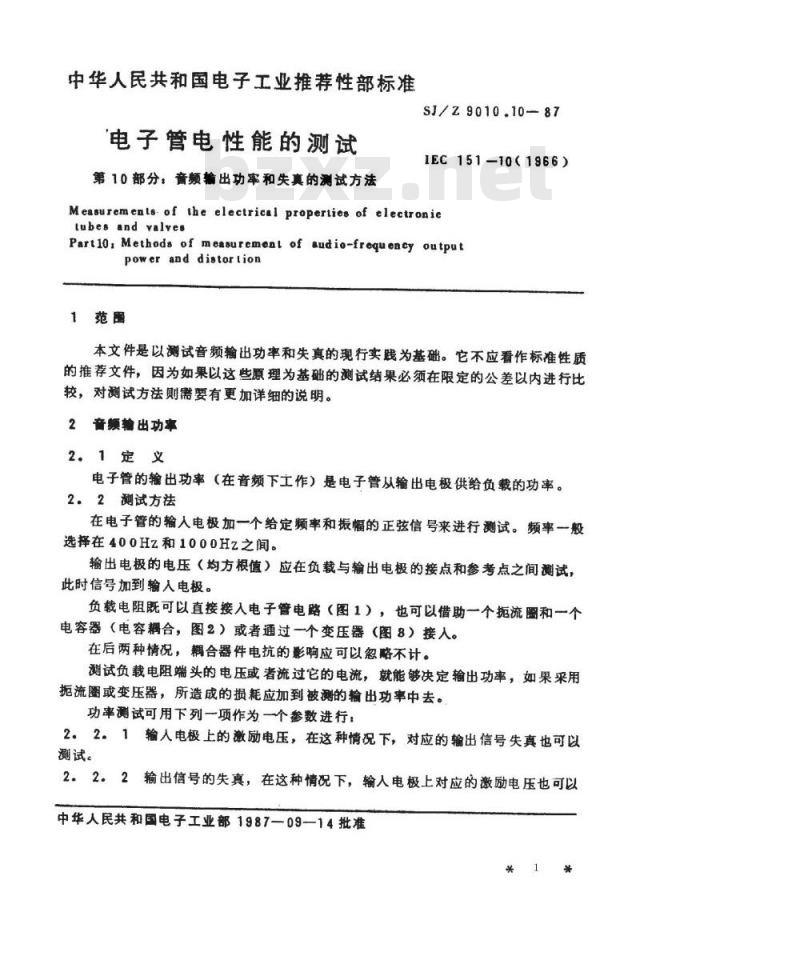

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第10部分,育输出功率和失真的测试方法SJ/Z9010.10-87
IEC151-10(1966)
Measurements of the electrical properties of electroniclubes and valves
Partlo, Methods of measurement of audio-frequency outputpower and distortion
1范圈
本文件是以测试音频输出功率和失真的现行实践为基础。它不应看作标准性质的推荐文件,因为如果以这些原理为基础的测试结果必须在限定的公差以内进行比较,对测试方法则需要有更加详细的说明。2音频输出功率
2.1定义
电子管的输出功率(在音频下工作)是电子管从输出电极供给负载的功率。2.2测试方法
在电子管的输人电极加一个给定频率和幅的正弦信号来进行测试。频率一般选择在400Hz和1000Hz之间。
输出电极的电压(均方根值)应在负载与输出电极的接点和参考点之间测试,此时信号加到输人电极。
负载电阻既可以直接接入电子管电路(图1),也可以借助一个扳流圈和一个电容器(电容耦合,图2)或者通过一个变压器(图8)接人。在后两种情况,耦合器件电抗的影响应可以忽略不计。测试负载电阻端头的电压或者流过它的电流,就能够决定输出功率,如果采用流图或变压器,所造成的损耗应加到被测的输出功率中去。功率测试可用下列一项作为一个参数进行:2.2。1输人电极上的激励电压,在这种情况下,对应的输出信号失真也可以测试。
2。2。2输出信号的失真,在这种情况下,输人电极上对应的激励电压也可以中华人民共和国电子工业部1987—09-—14批准*1*
测试。
9010.1687

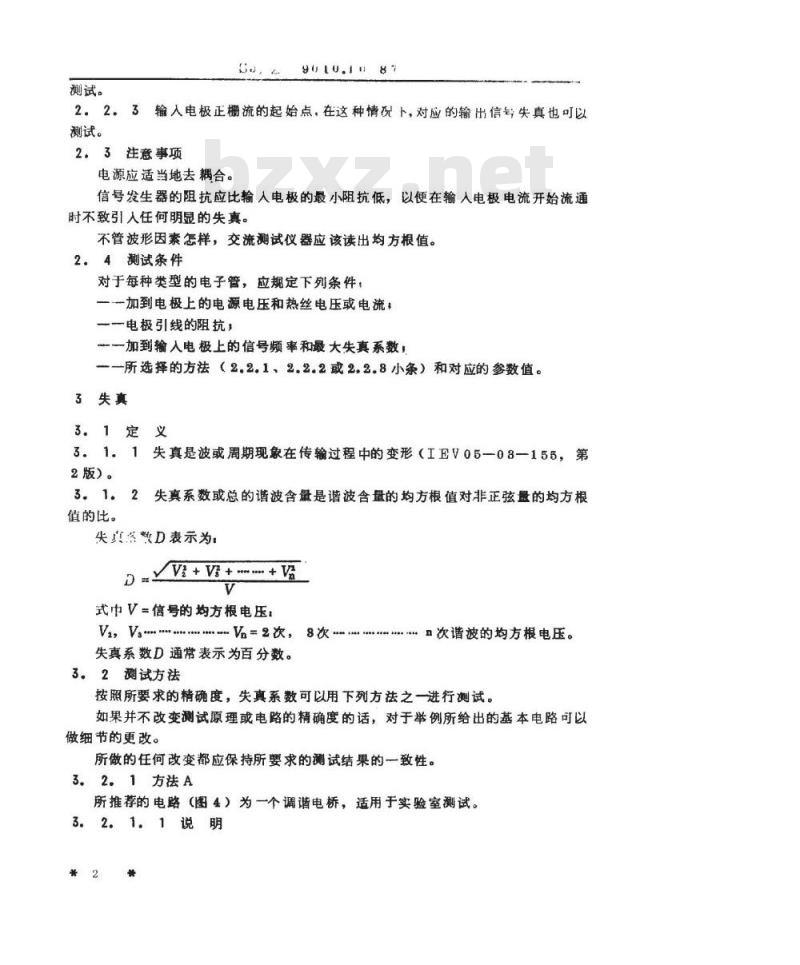

2.2.3输入电极正栅流的起始点,在这种情况下,对应的输出信号失真也可以测试。
2.3注意事项
电源应适当地去耦合。
信号发生器的阻抗应比输人电极的最小阻抗低,以便在输入电极电流开始流通时不致引入任何明显的失真。
不管波形因素怎样,交流测试仪器应该读出均方根值。2。4测试条件
对于每种类型的电子管,应规定下列条件:一加到电极上的电源电压和热丝电压或电流,一一电极引线的阻抗
加到输入电极上的信号频率和最大失真系数,一所选择的方法(2.2.1、2.2.2或2.2。8小条)和对应的参数值。3失真
3.1定义
31。1失真是波或周期现象在传输过程中的变形(工EV05—08—155,第2版)。
失真系数或总的谐波含量是谐波含量的均方根值对非正弦量的均方根值的比。
失真系数D表示为
D=V+V+-+
式中V=信号的均方根电压:
V.V....V.-2次,次.
失真系数D通带表示为百分数。
3.2测试方法
n次谐波的均方根电压。
按照所要求的精确度,失真系数可以用下列方法之一进行测试。如果并不改变测试原理或电路的精确度的话,对于举例所给出的基本电路可以做细节的更改。
所做的任何改变都应保持所要求的测试结果的一致性。3.2.1方法A
所推荐的电路(图4)为一个调谐电桥,适用于实验室测试。3.2.1.1说明
SJ/Z9010.10-87

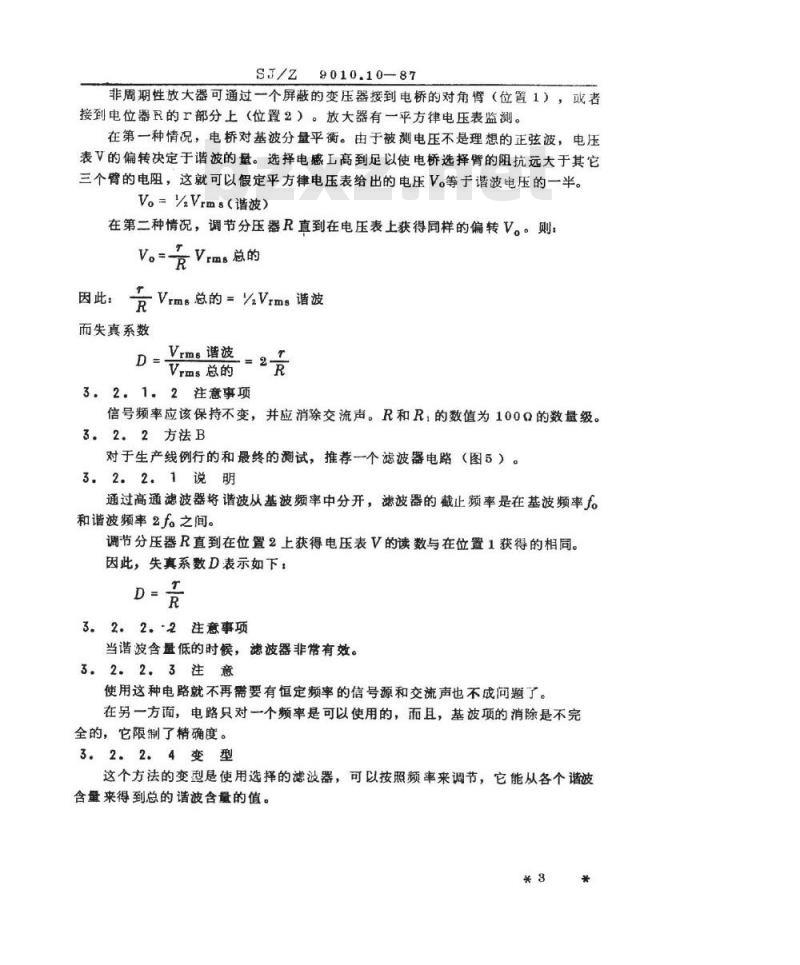

非周期性放大器可通过一个屏蔽的变压器接到电桥的对角臂(位置1),或者接到电位器R的r部分上(位置2)。放大器有一平方律电压表监测。在第一种情况,电桥对基波分量平衡。由于被测电压不是理想的正弦波,电压表V的偏转决定于谐波的量。选择电感L高到足以使电桥选择臀的阻抗远大于其它三个臂的电阻,这就可以假定平方律电压表给出的电压V。等于谐波电压的一半。V。=%Vrms(谐波)
在第二种情况,调节分压器R直到在电压表上获得同样的偏转V。。则:VoVrm。总的
因此:
Vrms总的=/Vrms谐波下载标准就来标准下载网
而失真系数
D- V -\
Vrme谐波
3.2.1.2注意事项
信号频率应该保持不变,并应消除交流声。R和R,的数值为100Q的数量级。3.2.2方法B
对于生产线例行的和最终的测试,推荐一个滤波器电路(图5)。3.2.2.1说明
通过高通滤波器将谐波从基波频率中分开,滤波器的截止频率是在基波频率f和谐波频率2f。之间。
调节分压器R直到在位置2上获得电压表V的读数与在位置1获得的相同。因此,失真系数D表示如下:
3。2.2.*2注意事项
当谐波含量低的时候,滤波器非常有效。3.2.2.3注意
使用这种电路就不再需要有恒定频率的信号源和交流声也不成问题了。在另一方面,电路只对一个频率是可以使用的,而且,基波项的消除是不完全的,它限制了精确度。
3.2.2.4变型
这个方法的变型是使用选择的滤波器,可以按照频率来调节,它能从各个谐波含量来得到总的请波含量的值。*8*
9010.10—87

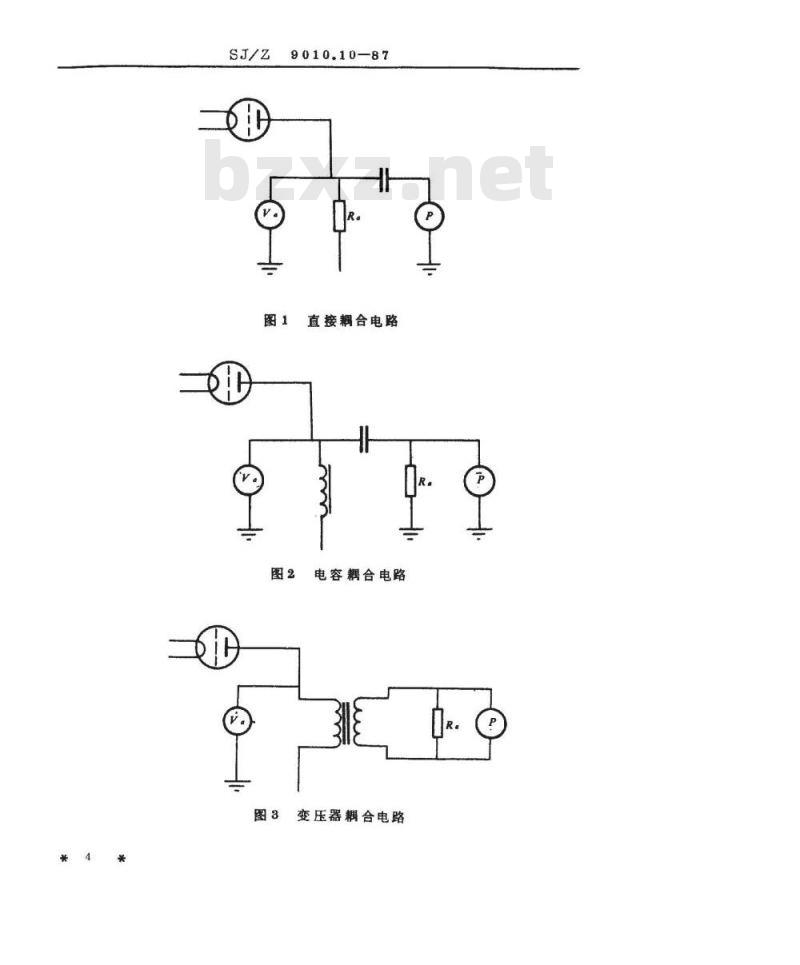

直接耦合电路
电容耦合电路
变压器耦合电路
9010.10-87
放大器
平方律电压表
一包括负载的披测管等效输出电路一耳机

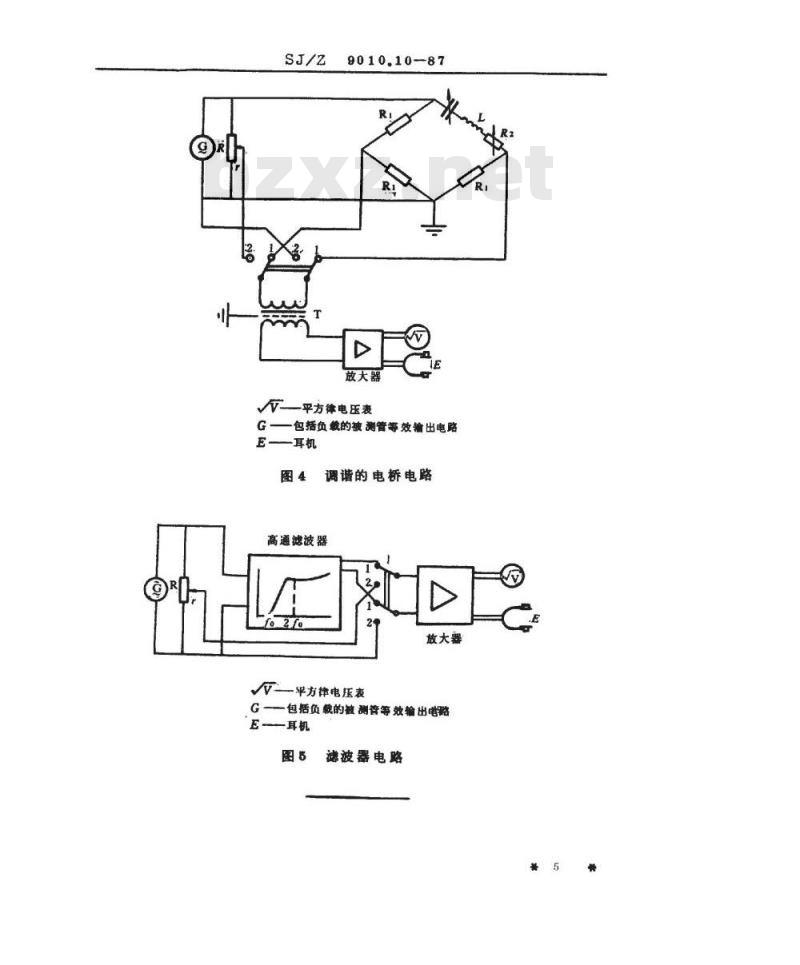

调谐的电桥电路
高通滤波器
放大器
平方律电压表
G一包括负载的被测咨等效输出电路E耳机
滤波器电路
