【电子行业标准(SJ)】 电子管电性能的测试 第５部分：啸声和哼声的测试

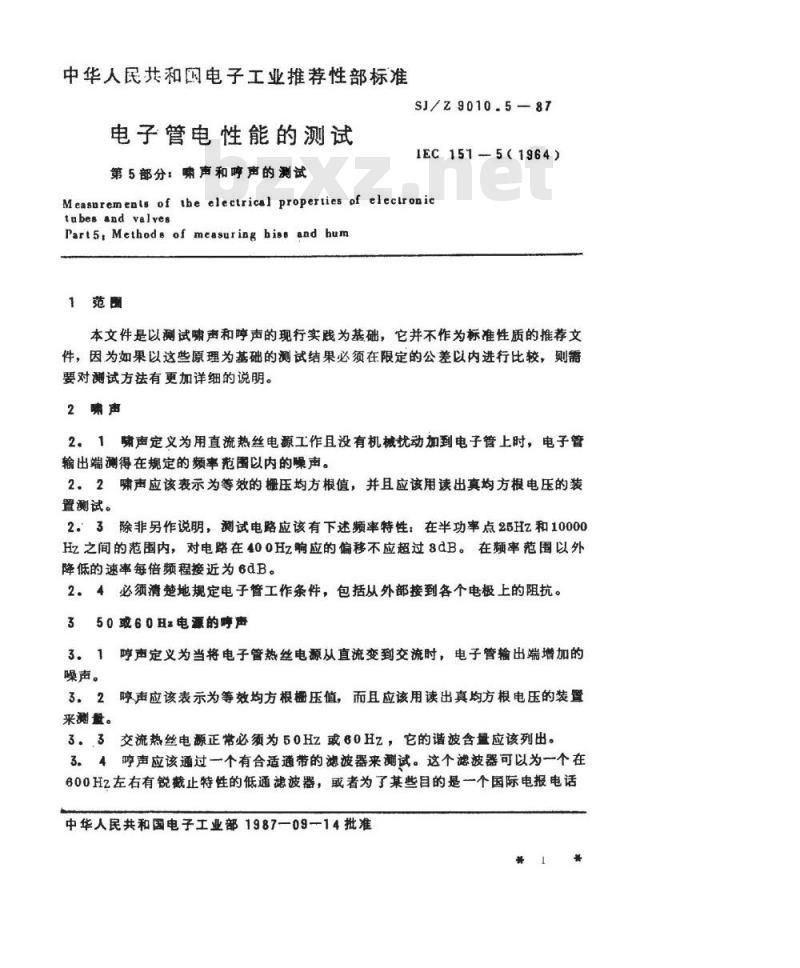

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第5部分：喇声和声的测试
SJ/z9010.5—87
IEC1515（1964）
Measurements of the electrical properties of elecronictubesand valves
Part5, Methode of measuring hiss and hun1范围
本文件是以测试啸声和呼声的现行实践为基础，它并不作为标准性质的推荐文件，因为如果以这些原理为基础的测试结果必须在限定的公差以内进行比较，则需要对测试方法有更加详细的说明。2啸声
2.1声定义为用直流热丝电源工作且没有机械扰动加到电子管上时，电子管输出端测得在规定的频率范圖以内的噪声。2.2啸声应该表示为等效的栅压均方根值，并且应该用读出真均方根电压的装置测试。
2：3除非另作说明，测试电路应该有下述频率特性：在半功率点25Hz和10000Hz之间的范围内，对电路在400Hz响应的偏移不应超过3dB。在频率范围以外降低的速率每倍频程接近为6dB。24必须清楚地规定电子管工作条件，包括从外部接到各个电极上的阻抗。3
50或60Hz电源的婷声
3。1醇声定义为当将电子管热丝电源从直流变到交流时，电子管输出端增加的噪声。
3.2醇声应该表示为等效均方根栅压值，而且应该用读出真均方根电压的装置来测量。
3。3交流热丝电源正带必须为50Hz或60Hz，它的谐波含量应该列出。3。4呼声应该通过一个有合适通带的滤波器来测试。这个滤波器可以为一个在600H2左右有锐截止特性的低通滤波器，或者为了某些目的是一个国际电报电话中华人民共和国电子工业部1987一09-14批准**
9010.5-87

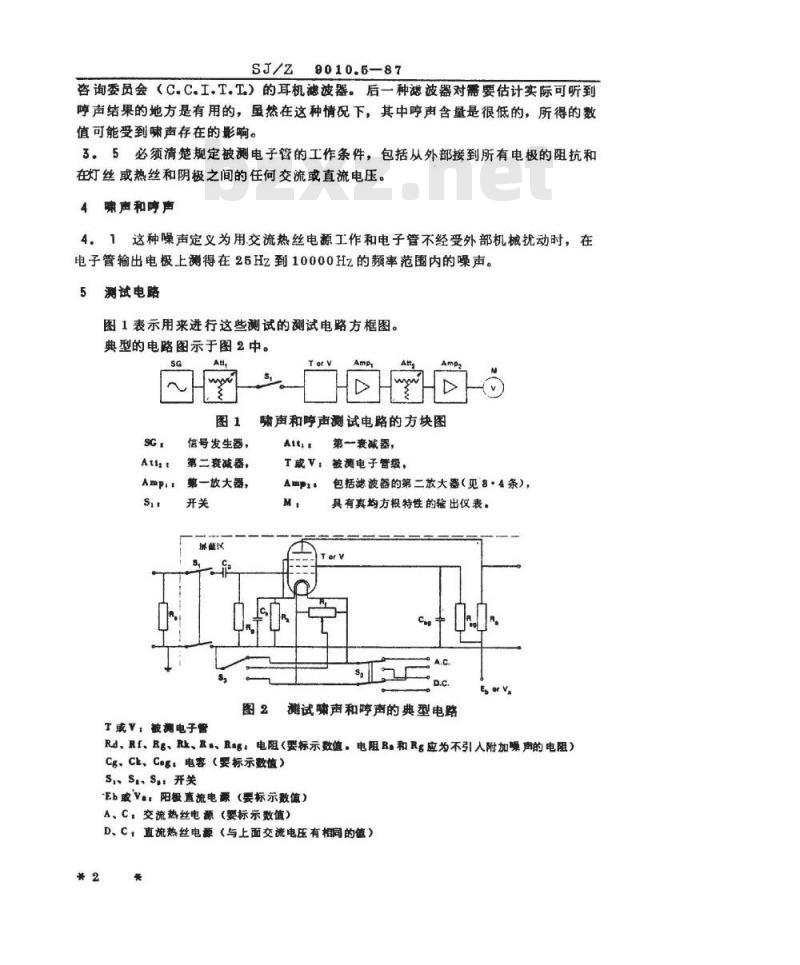

咨询委员会（C.C.I.T.T）的耳机滤波器。后一种滤波器对需要估计实际可听到醇声结果的地方是有用的，虽然在这种情况下，其中哼声含量是很低的，所得的数值可能受到啸声存在的影响。
3。5必须清楚规定被测电子管的工作条件，包括从外部接到所有电极的阻抗和在灯丝或热丝和阴极之间的任何交流或直流电压。4啸声和响声
4.1这种噪声定义为用交流热丝电源工作和电子管不经受外部机械扰动时，在电子管输出电极上测得在25Hz到10000Hz的频率范围内的噪声。渊试电路
图1表示用来进行这些测试的测试电路方框图。典型的电路图示于图2中。
信号发生器，
第二衰减器，
第一放大器，
屏能区
啸声和声测试电路的方块图
第一衰碱器，
T戴V：被测电子管级，
包括滤波器的第二放大器（见8·4条），具有真均方根特性的输出仪表。Tor
测试声和哼声的典型电路
T或V：被离电子管www.bzxz.net
Rd、段f、Rg、Rk、R，、Rg：电阻（要标示数值，电阻R.和Rg应为不引人附加噪声的电阻）Cg、Ck、Ceg：电容（婴标示数值）S.、S.、S..开关
\Eb或v.，阳极直流电源（要标示数值）A、C：交流热丝电源（要标示数值）D、C，直流热丝电源（与上面交流电压有相同的值）*2

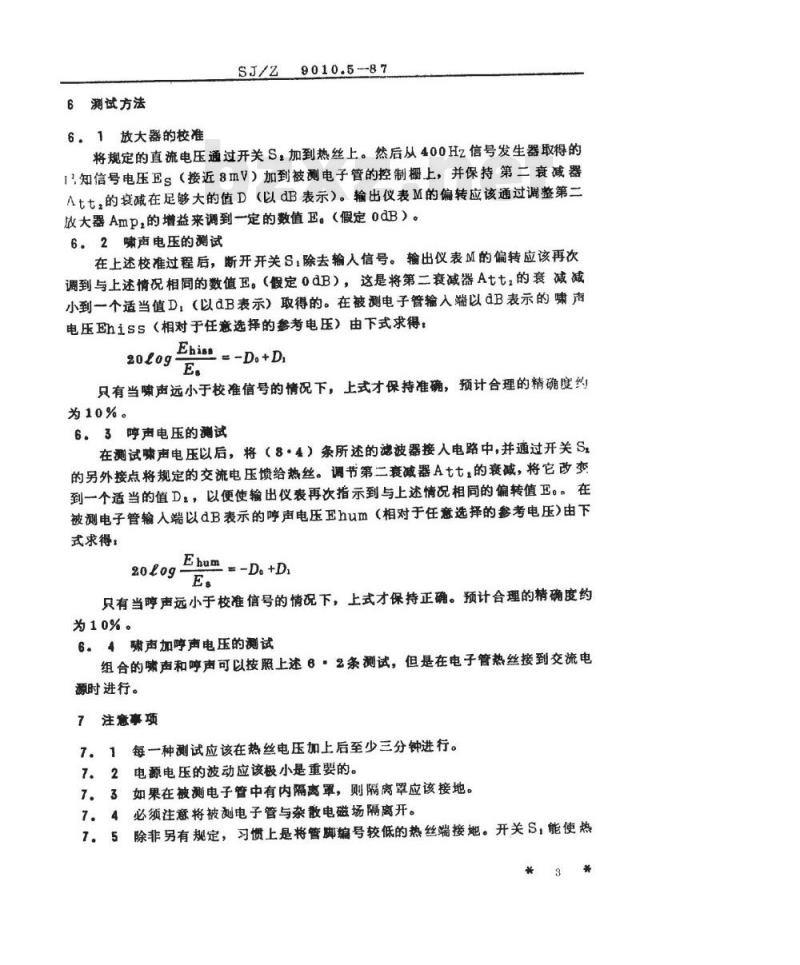

6试方法
SJ/Z9010.5--87
61放大器的校准
将规定的直流电压通过开关S，加到热丝上。然后从400Hz信号发生器取得的I知信号电压Es（接近8mV）加到被测电子管的控制栅上，并保持第二衰减器Att，的衰减在足够大的值D（以dB表示）。输出仪表M的偏转应该通过调整第二放大器AmP，的增益来调到一定的数值E。（假定0dB）。6。2啸声电压的测试
在上述校准过程后，断开开关S，除去输人信号。输出仪表M的偏转应该再次调到与上述情况相同的数值E。（假定0dB），这是将第二衰减器Att，的衰减减小到一个适当值D，（以dB表示）取得的。在被测电子管输入端以dB表示的啸声电压Ehiss（相对于任意选择的参考电压）由下式求得：Ehiss --Do+D,
只有当啸声远小于校准信号的情况下，上式才保持准确，预计合理的精确度约为10%。
6.3哼声电压的溯试
在测试啸声电压以后，将（8·4）条所述的滤波器接入电路中，并通过开关S的另外接点将规定的交流电压馈给热丝。调节第二衰减器At七，的衰减，将它改变到一个适当的值D，，以便使输出仪表再次指示到与上述情况相同的偏转值E。。在被测电子管输人端以dB表示的哼声电压Ehum（相对于任意选择的参考电压由下式求得：
Ehum=-D.+D
20log-
只有当声远小于校准信号的情况下，上式才保持正确。预计合理的精确度约为10%。
6.4啸声加呼声电压的测试
组合的声和哼声可以按照上述8·2条测试，但是在电子管热丝接到交流电源时进行。
7注意事项
7。1每一种测试应该在热丝电压加上后至少三分钟进行。7．2电源电压的波动应该极小是重要的。7.3如果在被测电子管中有内隔离罩，则隔离罩应该接地。7.4必须注意将被测电子管与杂散电磁场隔离开。1．5除非另有规定，习惯上是将管脚编号较低的热丝端接地。开关S，能使热*3*

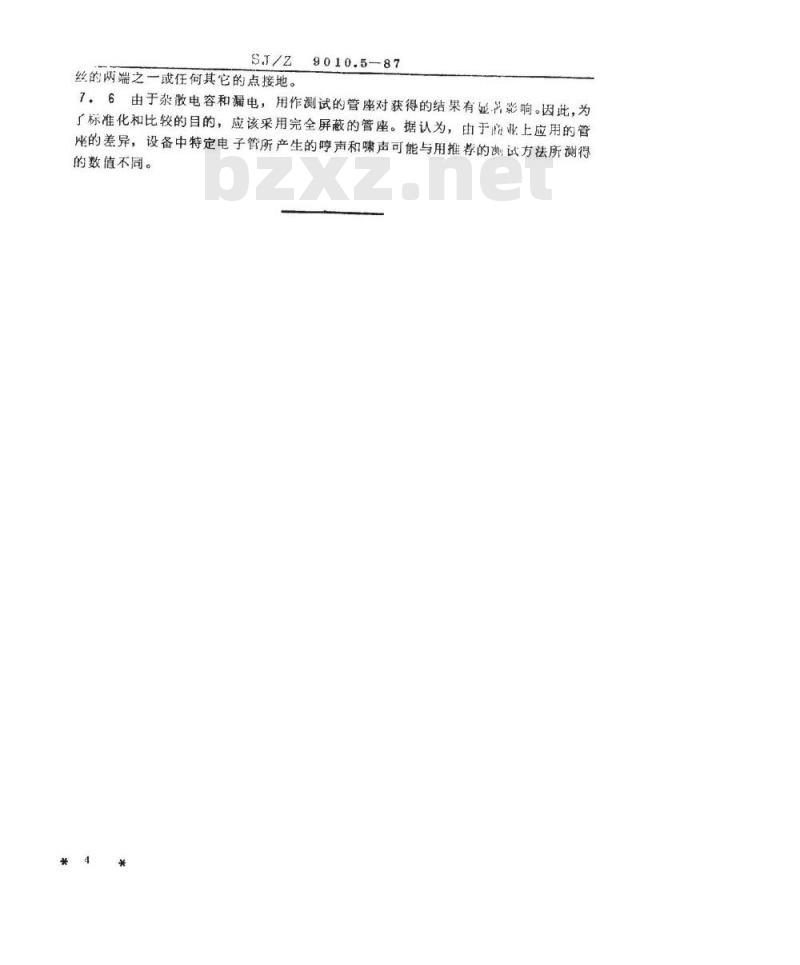

丝的两端之一或任何其它的点接地7
9010.5—87
6由于杂散电容和漏电，用作测试的管座对获得的结果有妮书影响。因此，为6
了标准化和比较的目的，应该采用完全屏蔽的管座。据认为，由于业上应用的管座的差异，设备中特定电子管所产生的哼声和啸声可能与用推荐的测试方法所测得的数值不同。
