【电子行业标准(SJ)】 电子管电性能的测试 第３部分：等效输入和输出导纳的测试

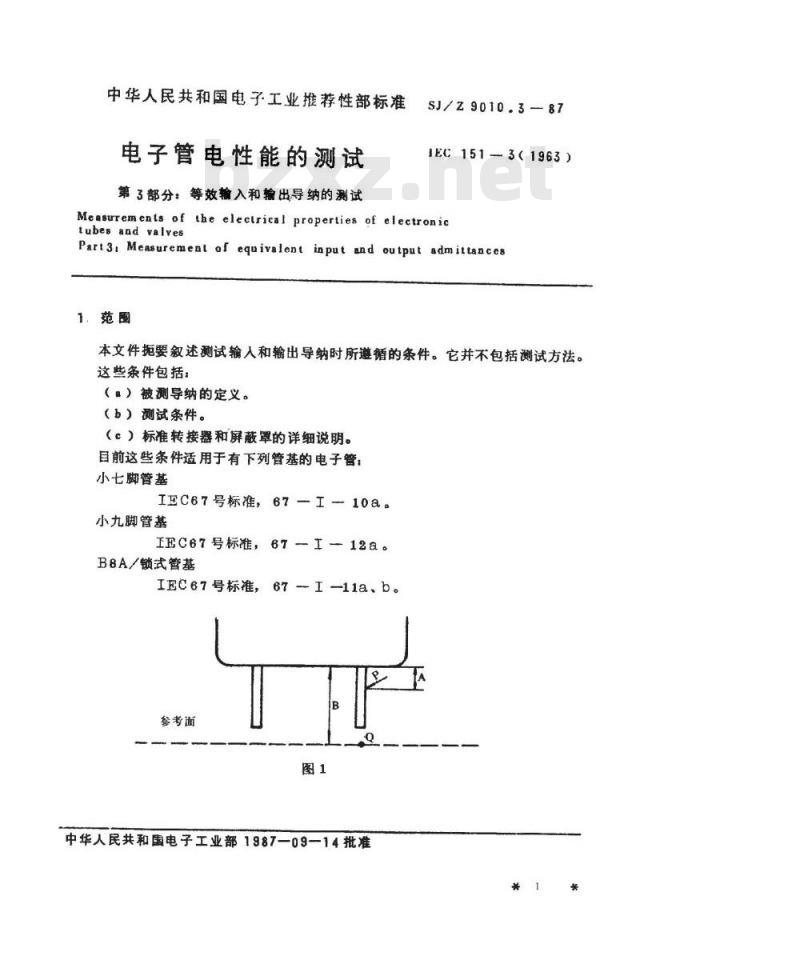

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第3部分：等效输入和输出导纳的测试SJ/Z9010.3—87
1EC151—3(1963）
Measurrements of the electrical properties of electronictubes and valves
Part3, Measurement of equivalent input and output admittances1.范围
本文件拒要叙述测试输入和输出导纳时所避循的条件。它并不包括测试方法。这些条件包括：
（）被测导纳的定义。
（b）测试条件。
（。）标准转接器和屏蔽罩的详细说明。目前这些条件适用于有下列管基的电子管；小七脚管基
IEC67号标准，67—I—10a。
小九脚管基
TEC67号标准，67I12a。
B8A/锁式管基
IEC67号标准，
67 --I-11a,b。
参考面

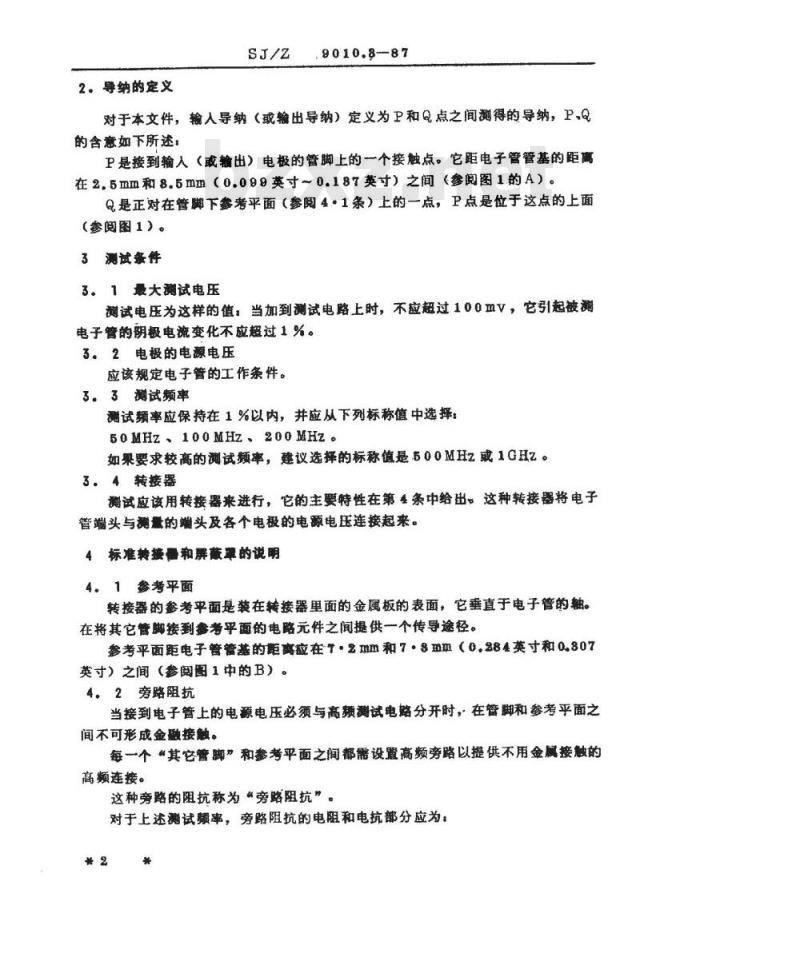

中华人民共和国电子工业部1987-09—14批准2.导纳的定义
.9010.8-87
对于本文件，输入导纳（或输出导纳）定义为卫和Q点之间测得的导纳，PQ的含意如下所述：
卫P是接到输人（或输出）电极的管脚上的一个接触点。它距电子管管基的距离在2.5mm和8.5mm（0.099英寸~0.187英寸）之间（参阅图1的A）。Q是正对在管脚下参考平面（参阅4·1条）上的一点，卫点是位于这点的上面（参阅图1）。
3测试条件
3。1最大测试电压
测试电压为这样的值：当加到测试电路上时，不应超过100mV，它引起被测电子管的阴极电流变化不应超过1%。3。2、电极的电源电压
应该规定电子管的工作条件。
3.3测试频率
测试频率应保持在1%以内，并应从下列标称值中选择：50MHzZ、100MHZ、200MHz。
如果要求较高的测试频率，建议选择的标称值是500MHz或1GHz。3.4转接器下载标准就来标准下载网
测试应该用转接器来进行，它的主要特性在第4条中给出这种转接器将电子管端头与测量的端头及各个电极的电源电压连接起来。4标准转接番和屏蔽革的说明
4.1参考平面
转接器的参考平面是装在转接器里面的金板的表面，它垂直于电子管的轴。在将其它管脚接到鑫考平面的电路元件之间提供一个传导途径。参考平面距电子管管基的距离应在·2mm和7·8mm（0.284英寸和0.307英寸）之间（参阅图1中的B）。4.2旁路阻抗
当接到电子管上的电源电压必须与高频试电路分开时，在管脚和参考平面之间不可形成金融接触。
每一个“其它管脚”和参考平面之间都需设置高频旁路以提供不用金风接触的高频连接。
这种旁路的阻抗称为“旁路阻抗”。对于上述测试频率，旁路阻抗的电阻和电抗部分应为：*2*
9010.8—87

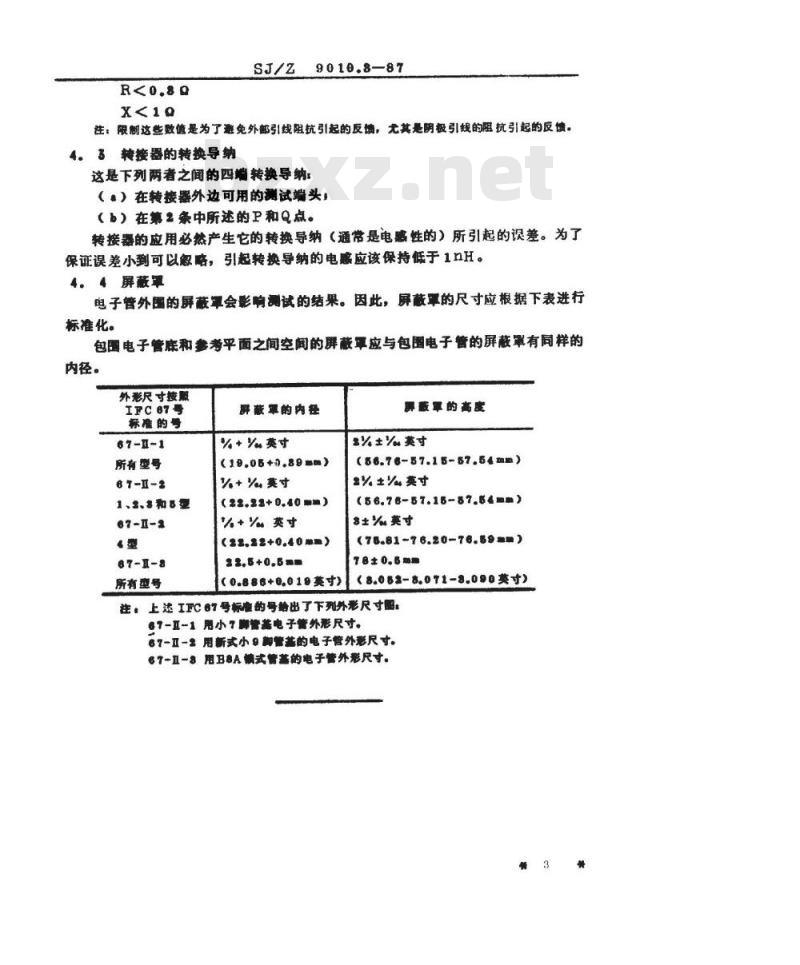

注：限制这些数值是为了避免外部引线阻抗引起的反馈，尤其是阴极引线的阻抗引起的反馈。4.3转接器的转换导纳
这是下列两者之间的四端转换导纳（。）在转接器外边可用的测试端头（b）在第2条中所述的卫和Q点。转接器的应用必然产生它的转换导纳（通常是电感性的）所引起的误差。为了保证误差小到可以愈略，引起转换导纳的电感应该保持低于1HH。44屏蔽罩
电子管外圖的屏蔽军会影响试的结果。因此，屏蔽罩的尺寸应根据下表进行标准化。
包国电子管底和参考平面之间空间的屏蔽罩应与包圈电子管的屏蔽罩有同样的内径。
外形尺寸按照
IFC67号
标准的号
67-1-1
所有型号
1、2.8和8型
67-1-8
所有型号
群蔽罩的内径
+u英寸
(19.05+0.89mm)
（22.22+0.40mm)
+y英寸
(22.22+0.40mm)
22.5+0.5mm
鼓军的高度
2±%英寸
(56.76-57.15-57.54mm)
(56.76-57.15-87.54mm)
8±%英寸
(78.81-76.20-76.89mm)
78±0.8mm
（8.063-8.071-8.090英寸)
（0.886+0.019英寸）
注。上述IFC67号标准的号给出了下列外形尺寸图。67-Ⅱ-1用小7脚管基电子管外形尺寸。67-Ⅱ-2用新式小9即管基的电子管外形尺寸。67--8用B8A式管基的电子管外形尺寸。%3
