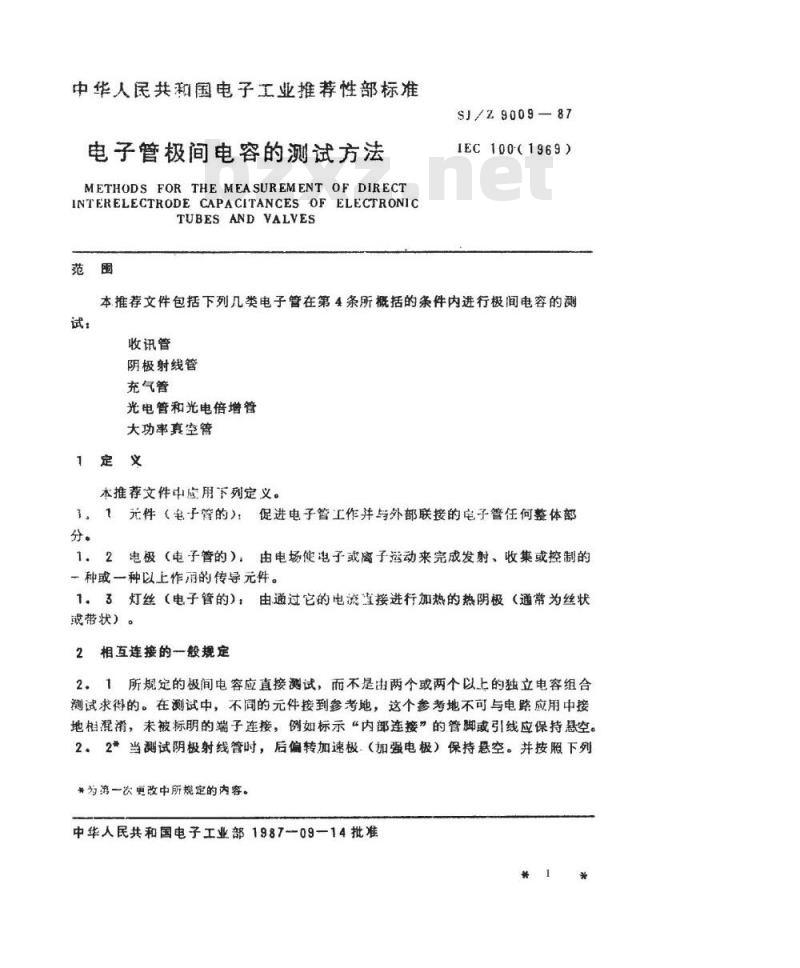

中华人民共和国电子工业推荐性部标准电子管极间电容的测试方法
METHODSFOR THEMEASUREMENT OFDIRECTINTERELECTRODECAPACITANCES OF ELECTRONICTUBESANDVALVES
SJ/Z9009—87
IEC100（1969）
本推荐文件包括下列几类电子管在第4条所概括的条件内进行极间电容的测试：
收讯管
阴极射线管
充气管
光电管和光电倍增管
大功率真空管
1定义
本推荐文件中应用下列定义。
1，1元件（电子管的）：促进电子管工作并与外部联接的电子管任何整体部分。
1：2电极（电子管的）由电场使电子或离子运动来完成发射、收集或控制的一种或一种以上作雨的传导元件。1。3灯丝（电子管的）：由通过它的电流接进行加热的热阴极（通常为丝状或带状）。
2相互连接的一般规定
2。1所规定的极间电容应直接试，而不是油两个或两个以上的独立电容组合测试求得的。在测试中，不同的元件接到参考地，这个参考地不可与电路应用中接地相混淆，未被标明的端子连接，例如标示“内部连接”的管脚或引线应保持悬空。2。2*当测试阴极射线管时，后偏转加速极（加强电极）保持悬空。并按照下列*为第一次更改中所规定的内容。中华人民共和国电子工业部1987--09-14批准*1
接法：
9009-87

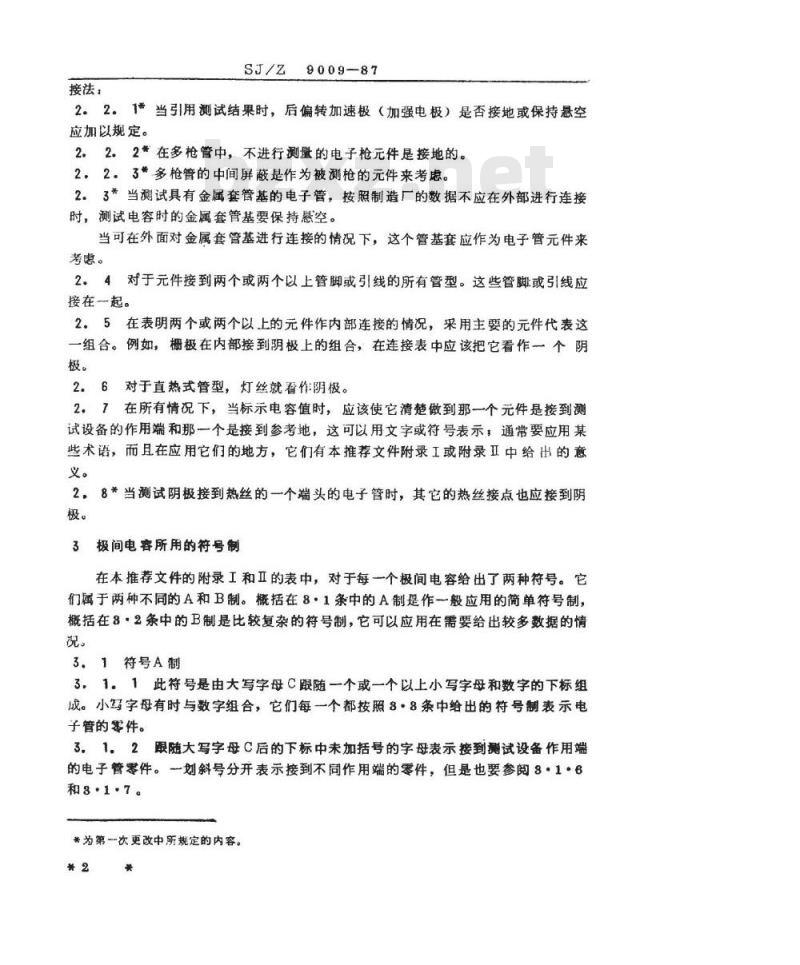

2.2。1*当引用测试结果时，后偏转加速极（加强电极）是否接地或保持悬空应加以规定。
2．2。2*在多枪管中，不进行测量的电子枪元件是接地的。2．2．3*多枪管的中间屏蔽是作为被测枪的元件来考虑。2.3*当测试具有金属套管基的电子管，按照制造厂的数据不应在外部进行连接时，测试电容时的金属套管基要保持感空。当可在外面对金属套管基进行连接的情况下，这个管基套应作为电子管元件来考虑。
2．4对于元件接到两个或两个以上管脚或引线的所有管型。这些管脚或引线应接在一起。
2。5在表明两个或两个以上的元件作内部连接的情况，采用主要的元件代表这一组合。例如，栅极在内部接到阴极上的组合，在连接表中应该把它看作个阴极。
2.6对于直热式管型，灯丝就看作阴极。2．7在所有情况下，当标示电容值时，应该使它清楚做到那一个元件是接到测试设备的作用端和那一个是接到参考地，这可以用文字或符号表示，通常要应用某些术语，而且在应用它们的地方，它们有本推荐文件附录工或附录Ⅱ中给出的意义。
2，8*当测试阴极接到热丝的一个端头的电子管时，其它的热丝接点也应接到阴极。
3极间电容所用的符号制
在本推荐文件的附录工和Ⅱ的表中，对于每一个极间电容给出了两种符号。它们属于两种不同的A和B制。概括在8·1条中的A制是作一般应用的简单符号制，概括在8·2条中的B制是比较复杂的符号制，它可以应用在需要给出较多数据的情况。
3.1符号A制
3，1。1此符号是由大写字母C跟随一个或一个以上小写字母和数字的下标组成。小写字母有时与数字组合，它们每一个都按照8·8条中给出的符号制表示电子管的零件。
3.1.2跟随大写字母C后的下标中未加括号的字母表示接到测试设备作用端的电子管零件。划斜号分开表示接到不同作用端的零件，但是也要参阅8·1·6和3·1·7。
*为第一次更改中所规定的内容。*2
SJ/Z9009-87

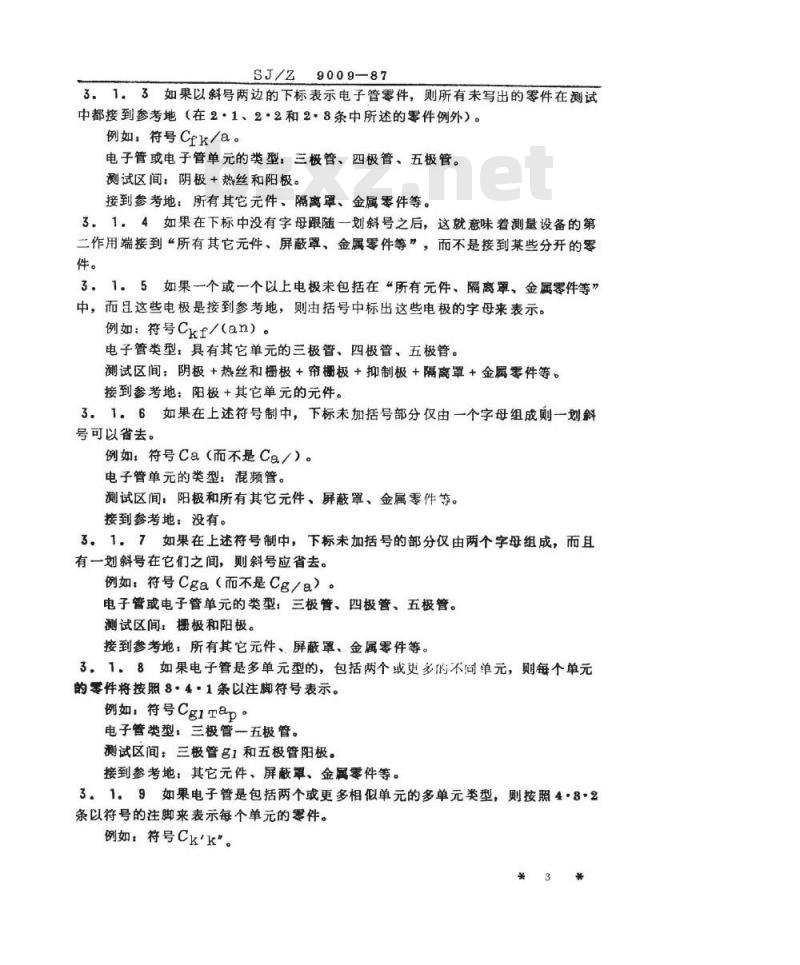

3.1。3如果以斜号两边的下标表示电子管零件，则所有未写出的零件在测试中都接到参考地（在2·1、2·2和2·8条中所述的零件例外）。例如，符号Cek/a。
电子管或电子管单元的类型：三极管、四极管、五极管。测试区间：阴极+热丝和阳极。
接到参考地：所有其它元件、隔离罩、金属零件等。3、1。4如果在下标中没有字母跟随一划斜号之后，这就意味着测量设备的第二作用端接到“所有其它元件、屏蔽罩、金属零件等”，而不是接到某些分开的零件。
3。1。5如果一个或一个以上电极未包括在“所有元件、隔离罩、金属零件等”中，而且这些电极是接到参考地，则由括号中标出这些电极的字母来表示。例如：符号Ckf/(an）。
电子管类型：具有其它单元的三极管、四极管、五极管。测试区间：阴极+热丝和栅极+帘橱极+抑制极+隔离罩+金属零件等。接到参考地：阳极+其它单元的元件。3。1。6如果在上述符号制中，下标未加括号部分仅由一个字母组成则一划斜号可以省去。
例如：符号Ca（而不是Ca/）。
电子管单元的类型：混频管。
测试区间：阳极和所有其它元件、屏蔽罩、金属零件等。接到参考地：没有。
3。1。7如果在上述符号制中，下标未加括号的部分仅由两个字母组成，而且有一划斜号在它们之间，则斜号应省去。例如：符号Cga（而不是Cg/a）。电子管或电子管单元的类型：三极管、四极管、五极管。测试区间：橱极和阳极。
接到参考地：所有其它元件、屏蔽罩、金属零件等。3。1，8如果电子管是多单元型的，包括两个或更多的不同单元，则每个单元的零件将按照8·4·1条以注脚符号表示。例如：符号Cg1T&p。
电子管类型：三极管一五极管。测试区间：三极管名1和五极管阳极。接到参考地：其它元件、屏蔽罩、金属零件等。3。1.9如果电子管是包括两个或更多相似单元的多单元类型，则按照4·8·2条以符号的注脚来表示每个单元的零件。例如：符号Ck'k\。
电子管类型：双单元。
9009--87

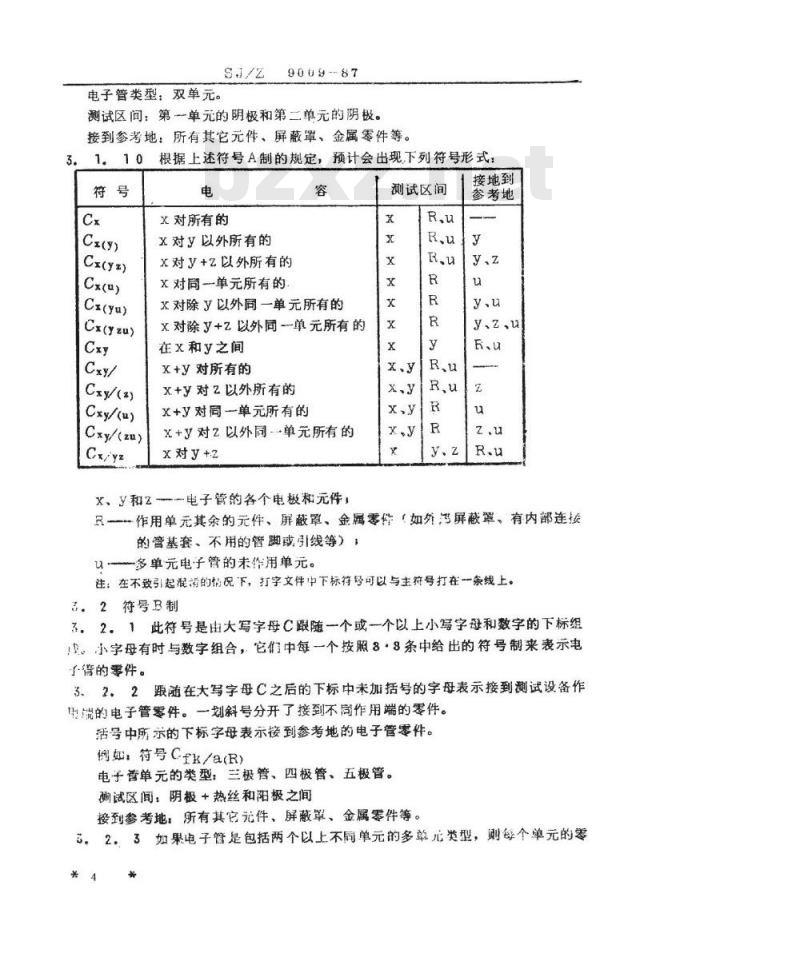

测试区间：第一单元的阴极和第二单元的阴极。接到参考地：所有其它元件、屏蔽罩、金属零件等。1.10
Cr(y\)
Cr(yu)
Cx(yzu)
Cxy/()
Cxy/(u)
Cxy/(zu)
根据上述符号A制的规定，预计会出现下列符号形式：电
X对所有的
X对y 以外所有的
X对y+z以外所有的
X对同一单元所有的
x对除y以外同一单元所有的
x对除y+z以外同-单元所有的
在x和y之间
x+y对所有的
x+y对z以外所有的
x+y对同一单元所有的
x+y对z以外同-单元所有的
x对y+2
X、y和Z电子管的各个电极和元件，测试区间
接地到
参考地
R一一作用单元其余的元件、屏蔽罩、金属零件（如外3屏蔽罩，有内部连接的管基套、不用的管脚或引线等）u多单元电子管的未作用单元。
注：在不致引起混希的情况下，打字文件中下标符号可以与主符号打在一条线上。3，2符号B制
3。2．1此符号是由大写字母C跟随一个或一个以上小写字母和数字的下标组。小字母有时与数字组合，它们中每一个按照8·8条中给出的符号制来表示电得的零件。
3、2．2跟随在大写字母C之后的下标中未加括号的字母表示接到测试设备作中搅的电子管零件。一划斜号分开了接到不同作用端的零件。活号中所示的下标字母表示接到参考地的电子管零件。例如：符号Cfk/a(R)
电子管单元的类型：三极管、四极管、五极管。测试区间，阴极+热丝和阳极之间按到参考地：所有其它无件、屏蔽罩、金属零件等。3，2.3如果电子管是包括两个以上不同单元的多单元类型，则每个单元的零*4
9009-87

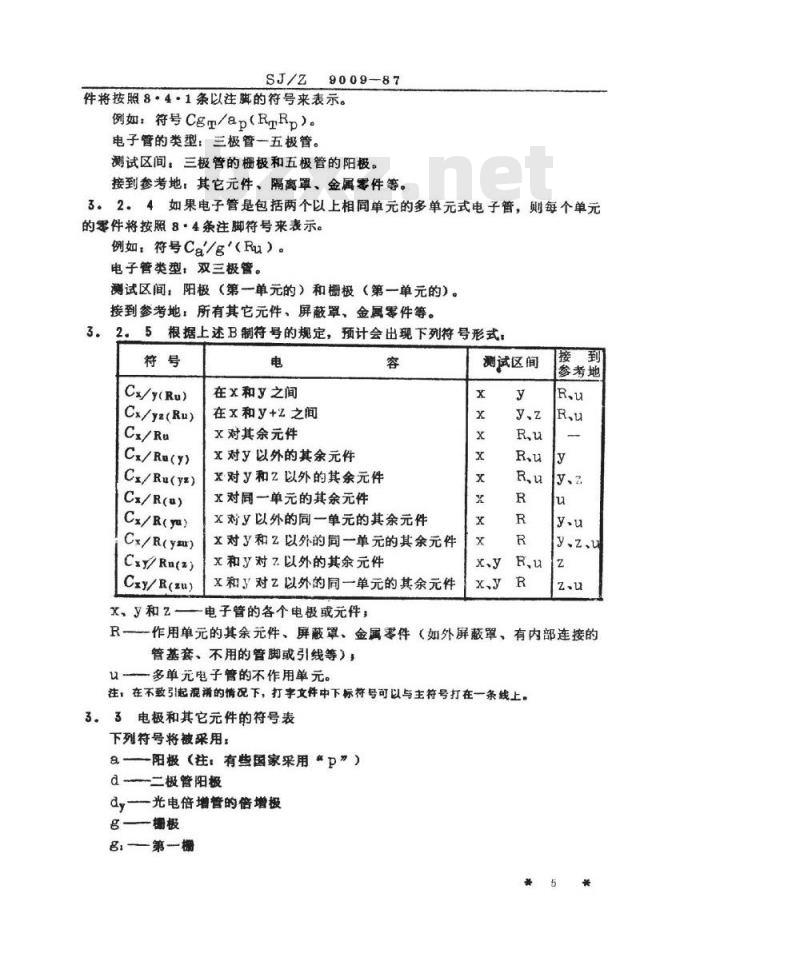

件将按照8·4·1条以注脚的符号来表示。例如：符号CgT/ap（RMRp）。
电子管的类型：三极管一五极管。测试区间，三极管的栅极和五极管的阳极。接到参考地：其它元件、隔离罩、金属零件等。3。2.4如果电子管是包括两个以上相同单元的多单元式电子管，每个单元的零件将按照8·4条注脚符号来表示。例如：符号Ca/g‘（Ru）。
电子管类型：双三极管。
测试区间，阳极（第一单元的）和栅极（第一单元的）。按到参考地：所有其它元件、屏蔽罩、金属零件等。2.5根据上述B制符号的规定，预计会出现下列符号形式3.2
Cs/y(Ru)
Cx/yz(Ru)
Cx/Ru(y)
C>/Ru(yz)
C/R(u)
C/R(ya)
Cx/R(y)
CxY/ Rn(2)
Cry/R(zu)
x、y和z-
在x和y之间
在x和y+z之间
X对其余元件
X对y以外的其余元件
x对y和Z以外的其余元件
X对同一单元的其余元件
x对Y以外的同一单元的其余元件X对y和Z以外的同一单元的其余元件X和y对7.以外的其余元件
X和Y对Z以外的同一单元的其余元件电子管的各个电极或元件：
测试区间
参考地
y、z、u
R一一作用单元的其余元件、屏蔽罩、金属零件（如外屏蔽罩、有内部连接的管基套、不用的管脚或引线等），u一多单元电子管的不作用单元。注，在不致引起混淆的情况下，打字文件中下标符号可以与主符号打在一条线上，3。3电极和其它元件的符号表
下列符号将被采用：
a阳极（往：有些国家采用p”）d二极管阳极
dy—光电倍增管的倍增极
g——橱极
gi—第栅
g一一第二栅，等等
f热丝
9009--87
K阴极，而在直热式电子管中为灯丝m—外部导电涂层
X、X、y、y.阴极射线管偏转板
注，在某些国家中采用D.、D.、D.、D.。S内屏蔽罩
3.4标记
3。4。1对于多单元电子管中不同单元的组合，采用下列标记来对不同单元的电极命名：
D—二极管
T三极管
Q四极管
P五极管
H六极管或七极管
3。4.2对于一个电子管中有两个或两个以上的相同单元组合，为了区分电极采用下列几种符号制：
建议采用a'a”制。
4测试条件
4。1除非另有规定，对于所有电子管，极间电容应该在阴极为冷态且不加直流电压时测试。
4.2对于所有电子管的极间电容应利用第6和第8条中所述的标准管座和标准管帽连接器测试。
4。3标准管座上的管座面板应该接到参考地4：4在电子管引出端与标准管座或管帽连接器并不配合的情况下，利用柔软的屏蔽线直接接到这样的引出端上。对连接线的屏蔽要尽可能达到靠近引出端，为了使所测的极间电容不包括管基或玻壳外面引出端之间所形成的电容，应在引出端间的必要处进行屏蔽。
4。5在规定的地方采用标准屏蔽罩（见第7条）。当使用时，圆柱形屏蔽罩垂直管座面板并与被测试的电子管同心。当同时采用屏蔽罩和管帽连接器时，管帽连接器要与屏蔽罩的散开端同心。
S.J/29009-87
注，标准屏蔽罩的尺寸和形状要尽可能简单，以便适应大多数外形尺寸并符合试所允许的精确度，同时进行选择以便提供最大的满试重复性和使用。因此，采用标准屏蔽就无须对任何特殊的个别外形，提供完善的屏蔽。4。6所有金属体或介质常数显著大于空气的介质材料，在试验时与电子管应该保持适当的距离，以便金属体和电子管之间相对位置的变化不影响电容的測试，这种要求不适用于6、7和8条中所述的标准管座、屏蔽罩和管帽连接器。用屏蔽引线连接电子管引出端的地方，应该使屏蔽引线的排列对电容测量的影购为最小。
4。7当满试阴极射线管的内、外管充导电涂层之间的电容时，应借助于导电环（如编织裸线）在靠近涂层中心的一点上缠绕管壳而连接于外涂层。如果是在一小块地方涂覆外涂层，而不是圈绕整圈管壁，则利用位于接近涂层中心的指形触头进行连接。
5电客测试电路
5．1如5·8和5·4条中所示的射频电桥法和传输法为所推荐的测试极间电容的方法。这两种方祛在一般的电子管电容范围内（即0.0001到100PF）是可以应用的。
注：电桥法比传输祛的优点是：由于绝缘损耗、消气剂沉积或其它漏电所引起的电子管导纳的电导分量能被溉出并被抵消，而不影响电容读数。5。2测试电容用的参考频率为1MHz。但是，也可应用1000Hz和5MHz之间的频率。
5.3射频电桥法
用来测试电子管极间电容的电桥电路举例示于图1。是用一个稳定的振荡器（例如晶体控制的振荡器）通过一个紧密耦合的平衡变压器（T）供给射频功率。平衡是用零示器来指示。为了方便起见，电容是差动地同调，以使一个电容增加AC1，另一个伴随著减小周等的AC，，因而变动电桥的两个电容分支直到它们相等（即当C=C,-C，时）就可以实现平衡，在平衡时Cx=2C,=2△C.。由于B点是在电容不影响平衡的电桥位置，而且从C到地的电容是购在不影响电容平衡或者不影响加到电桥上电压的紧密耦合的低阻抗线圈上，故对地的电容效应是可以忽略的。
射频检波器
5.4*传输法
9009--87
振粥器
射频电桥法
用传输祛来测试电子管的极间电容的电路举例示于图2中。可以按照所需要的范围对射频振荡器的电压进行衰减。将电子管未知电容中流过的电流进行放大，应用电子管伏特计或用补偿法进行测量。将放大器输入连同振荡器输出一起衰减就可以得到不同的范围。振荡器输出和放大器输人的衰减器可以统一控制来工作，并以方便的十进位来校准。应当指出，要求大的电容跨接在输入和输出端，以便使并联在输入和输出端的电子管电容效应是可以怒略的。这种装置可用一个已知的标准电容器或用可忽略分布电容的适当位置刻度的电阻校准。必须将零件相互屏蔽以消除杂散电容，因为用此方选，无法将杂电容消除（由于被测电容有并联电导，就可能要引入误差）。往：除非在电桥端头校，如果使用长的引线将标准线接到哪头，电桥有时能显示负的电容试数。
*为一次更改中所规定的内容。
恒定输出
射频振荡器
9009--87
图2传输法
6测试用的标准管座
6。1测试列于表1中有官基的电于管标准管座资料如下，6.1.1标准管座和引线的结构和屏蔽应该是这样：当管基插脚和插塞或定位键的插孔是用一接地的金属板复盖的情况下，管座的任一个端子和所有接在一起的其它端子之间的电容不应超过下列数值：收讯管：0.00010PF
所有其它管型，0.00050PF
阴极射线管：0.0050PF
插塞或定位键的触点（如果存在）应看作是一附加的管座端子。6。1。2供容纳插塞或定位键的孔应该不超过表1中所示的最大直径。6。1．3管针插孔的直径（图8的尺寸A）应该不超过表1规定的最大直径。6。，1：4*管座的面板应该是平的。直径（图3的尺寸B）应该不小于表1规定的最小值。如果出现配套屏蔽，管座面板可以取较小的直径，以致当这个板上的孔被接地的金属平板所盖过时，则接在一起的管座所有端子和具有被测管最大直径和插座上最大高度的金属圆简之间的电容应该小于6·1·1条中所述的电容值。被测管放在上述金属板的绝缘薄片顶上与管座同心。6。1。4。1最大厚度为0.01英寸（0.254mm）的绝缘薄膜可以永久地附善为第一次更改中所规定的内容。*9
9009--87
在标准管座的面板上，以便绝缘不接地的屏蔽构件。6..1.5管座应是这样结构，使进行试验的电子管管基贴在面板上。B
扦塞或定位键的孔
各种电子管管基插脚孔的直径和电容管座的管座面板的直径IEC67号
标准活页号
67-I-10
67-1-2
67-1-8
67-1-4a
67-1-5a
67-1-60
67-I-78
67-I-88
67-1-9a
67-I-100
67-1-110
67--120
67-1-18a
67-I-15a
67-1-16a
67-1-176
67-1-18a
67-I-19a
67-I-200
67-1-210
67-I-21b
67-I-21c
67-I-28
67-I-24
67-I-27
管基说明
矮壳的小4脚管基
中型4脚管基
卡口的中型4脚香基
中型B脚管基
八脚管基
B9G管基
锁式管基
欧洲锁式管基威B管基
B8G管基
小七脚管基
锁线式管基
小九脚管基
B12B12转插塞管基
11脚管基
14脚管基
12脚替基
小型11脚管基
8脚管基
7脚管基
对于细脚
对于粗脚
中型壳带卡针的大5脚管基
B6E管基
大6脚管基
特大4脚管基
有卡针的特大4脚管基
超小型管基E8-10
管基插脚孔的管座面板的最 插塞或定位键孔殿大直径(A)小直径（B）
的最大直径
0.2506.850
0.2506.850
0.2506,850
0.2506.850
0.1754.445
0.0982.362
0.0982.362
0.0982.862
0.0982.882
0.0751.905
0.0751.905
0.0751.905
0.2506.850
0.1754,445
0.1754.445
0.1754,445
0.1754.445
0.8258.255
0.8258.255
0.8258.255
0.8759.525
0.8759.525
0.0651.651
76.20.500
76.20.500
76.20.500
76.20,500
76.20.500下载标准就来标准下载网
69.80.875
88.90.700
76.20.500
76.20.818
76.20,500
76.20.500
测试用的标准屏蔽罩
9009-87
标准屏蔽罩应做成如表Ⅱ所示。材料应为铜、黄铜或等效的金属且要有足够的厚度，以保持在应用条件下不变形。在使用收讯管隔离罩时，被屏蔽的顶部管帽连接器应能滑入隔离罩内。表Ⅱ一一测试电子管电容时所采用的标准屏蔽罩IEC67号
标准活页号
67-1-8
67-1-4a
67-11-5g
67--64和66
67-Ⅱ-7a和7b
87-1-8
外形尺寸
用小7脚管基（所有类型）的电子管外形尺寸用小9脚管基（1、2和8型）的电子管外形尺寸角新式小9脚管基（4型）的电子皙外形尺寸用锁式管基的电子管外形尺寸
排线式T2×8超小型管外形尺寸
排线式T8超小型管外形尺寸
用超小型管基E8-9（所有类型）的T8超小型管外形尺寸用超小型管基E8-10的T8超小型管外形尺寸用B5B/F管基的电子管外形尺寸
第1号
屏蔽罩
旁米是由原来的英寸换算出来的。字母
般小值
标称值
最大值
最小值
注：英寸（2.3mm）最大半径是所有内缘可容许的半径。鑫米
标称值
屏藏罩号
最大值
第2号
9009-87
屏蔽罩
毫米是由原来的英寸换算出来的。字母
最小值
标称值
最大值
最小值
注：英寸（2.8mm）最大半径是所有内缘可容许的半径。屏蔽罩
第8号
毫米是由原来的英寸换算出来的。字母
最小值
标称值
最大值
最小值
英寸（2.8mm）
最大半径是所有内缘可容许的半径。注，
标称值
标称值
最大值
最大值
