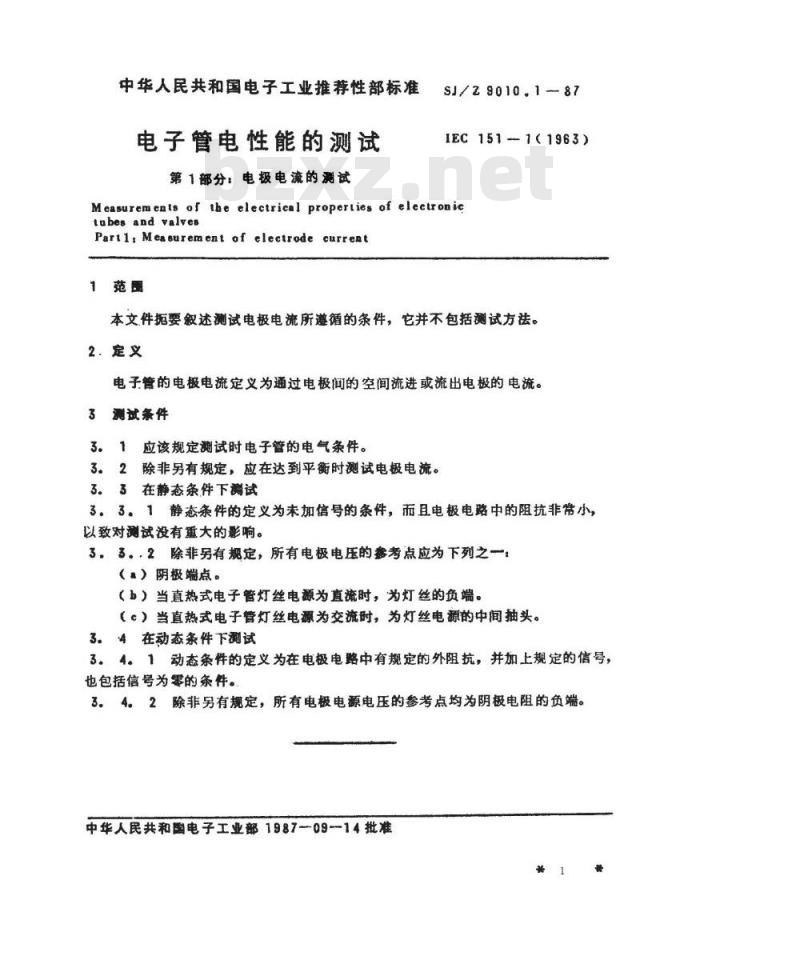

【电子行业标准(SJ)】 电子管电性能的测试 第１部分：电极电流的测试

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第1部分：电极电流的测试
SJ/z9010.187
IEC151--1(1963)
Measurements of the electrical properties of electronictubes and Valves
Partl,Measurement of electrode current1范圈
本文件拖要叙述测试电极电流所遵循的条件，它并不包括测试方法。2.定义免费标准下载网bzxz
电子管的电极电流定义为通过电极间的空间流进或流出电极的电流。3
测试条件
3.1应该规定测试时电子管的电气条件。3。2除非另有规定，应在达到平衡时测试电极电流。3.3在静态条件下测试
3。31静态条件的定义为未加信号的条件，而且电极电路中的阻抗非常小，以致对测试没有重大的影响。
3，3。·2除非另有规定，所有电极电压的参考点应为下列之一（）阴极端点。
（b）当直热式电子管灯丝电源为直流时，为灯丝的负端。（c）当直热式电子管灯丝电源为交流时，为灯丝电源的中间抽头。3。4在动态条件下试
3。4。1动态条件的定义为在电极电路中有规定的外阻抗，并加上规定的信号，也包括信号为零的条件。
3。4。2除非另有规定，所有电极电源电压的参考点均为阴极电阻的负端。中华人民共和国电子工业部1987-0914批准*1
