【电子行业标准(SJ)】 电子管电性能的测试 第８部分：阴极加热时间和热丝加热时间的测试

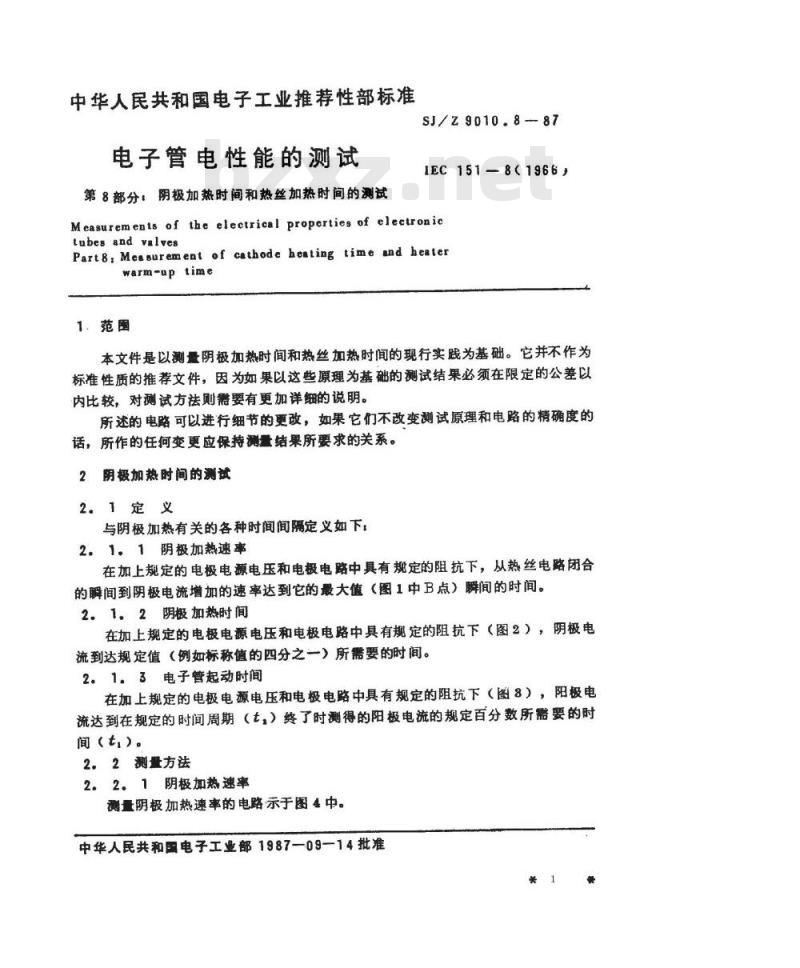

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第8部分：阴极加热时间和热丝加热时间的测试SJ/Z9010.8--87
IEC151-8(1966)
Measurements of the electrical properties of electronictubes and valves
PartB, Measurement of cathode henting time and heaterwarm-up time
1范围
本文件是以测量阴极加热时间和热丝加热时间的现行实践为基础。它并不作为标准性质的推荐文件，因为如果以这些原理为基础的测试结果必须在限定的公差以内比较，对测试方法则需要有更加详细的说明。所述的电路可以进行细节的更改，如果它们不改变测试原理和电路的精确度的话，所作的任何变更应保持测量结果所要求的关系。2阴极加热时间的测试
2.1定义
与阴极加热有关的各种时间间隔定义如下：2。1.1阴极加热速率
在加上规定的电极电源电压和电极电路中具有规定的阻抗下，从热丝电路闭合的瞬间到阴极电流增加的速率达到它的最大值（图1中B点）瞬间的时间。2.1。2阴极加热时间
在加上规定的电极电源电压和电极电路中具有规定的阻抗下（图2），阴极电流到达规定值（例如标称值的四分之一）所需要的时间。2.13电子管起动时间
在加上规定的电极电源电压和电极电路中具有规定的阻抗下（图8），阳极电流达到在规定的时间周期（t，）终了时测得的阳极电流的规定百分数所需要的时间（t,）。
2.2测量方法
2.2。1阴极加热速率
测量阴极加热速率的电路示于图4中。中华人民共和国电子工业部1987—09-14批准*1
SJ/Z9010.8-87

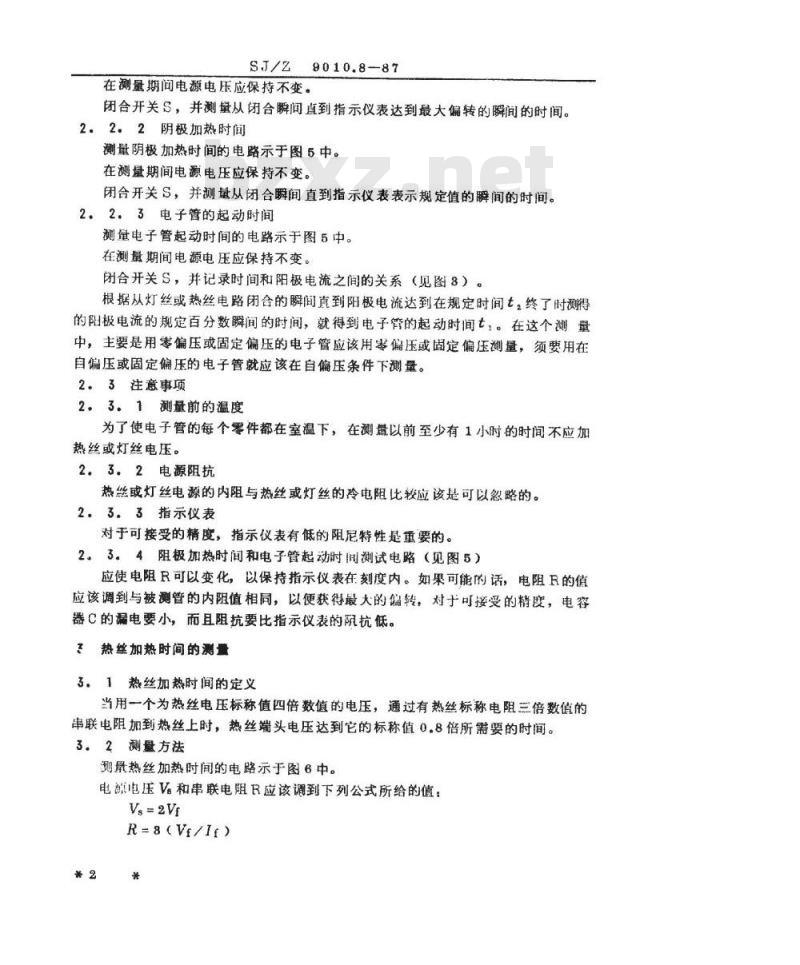

在测量期间电源电压应保持不变。闭合开关S，并测量从闭合瞬间直到指示仪表达到最大偏转的瞬间的时间。2.2.2阴极加热时间
测量阴极加热时间的电路示于图5中。在测量期间电源电压应保持不变。闭合开关S，并测量从闭合瞬间直到指示仪表表示规定值的瞬间的时间。22．3电子管的起动时间
测量电子管起动时间的电路示于图5中。在测量期间电源电压应保持不变。闭合开关S，并记录时间和阳极电流之间的关系（见图3）。根据从灯丝或热丝电路闭合的瞬间真到阳极电流达到在规定时间t，终了时测得的阳极电流的规定百分数瞬间的时间，就得到电子管的起动时间，。在这个测量中，主要是用零偏压或固定偏压的电子管应该用零偏压或固定偏压测量，须要用在自偏压或固定偏压的电子管就应该在自偏压条件下测量。2.3注意事项
2.3。1测量前的温度
为了使电子管的每个零件都在室温下，在测以前至少有1小时的时间不应加热丝或灯丝电压。
2.3.2电源阻抗
热丝或灯丝电源的内阻与热丝或灯丝的冷电阻比较应该是可以忽略的。2.3.3指示仪表
对于可接受的精度，指示仪表有低的阻尼特性是重要的。2.3。4阻极加热时间和电子管起动时间测试电路（见图5）应使电阻R可以变化，以保持指示仪表在刻度内。如果可能的话，电阻R的值应该调到与被测管的内阻值相同，以便获得最大的偏转，对于可接受的精度，电容器C的漏电要小，而且阻抗要比指示仪表的既抗低。？热丝加热时间的测量
3。1热丝加热时间的定义
当用一个为热丝电压标称值四倍数值的电压，通过有热丝标称电阻三倍数值的串联电阻加到热丝上时，热丝端头电压达到它的标称值0.8倍所需要的时间。3。2测量方法
测最热丝加热时间的电路示于图6中。电额电压V和串联电阻R应该调到下列公式所给的值：Vs=2Vf
R=8(Vf/If)

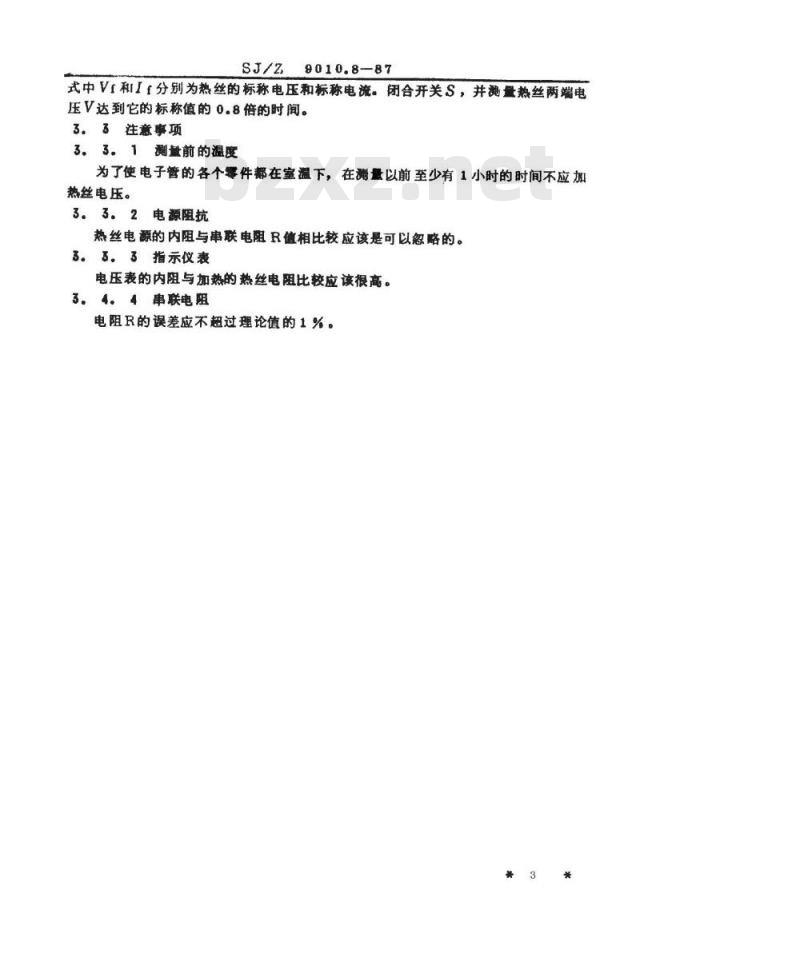

式中Vr和If分别为热丝的标称电压和标称电流。闭合开关S，并测量热丝两端电压V达到它的标称值的0.8倍的时间。3.3注意事项
3。3。1测盘前的温度
为了使电子管的各个零件都在室温下，在测量以前至少有1小时的时间不应加热丝电压。
3.3.2电源阻抗
热丝电源的内阻与串联电阻R值相比较应该是可以忽略的。3.3。3指示仪表
电压表的内阻与加热的热丝电阻比较应该很高。3.4.4串联电阻
电阻R的误差应不超过理论值的1%。3
9010.8—87

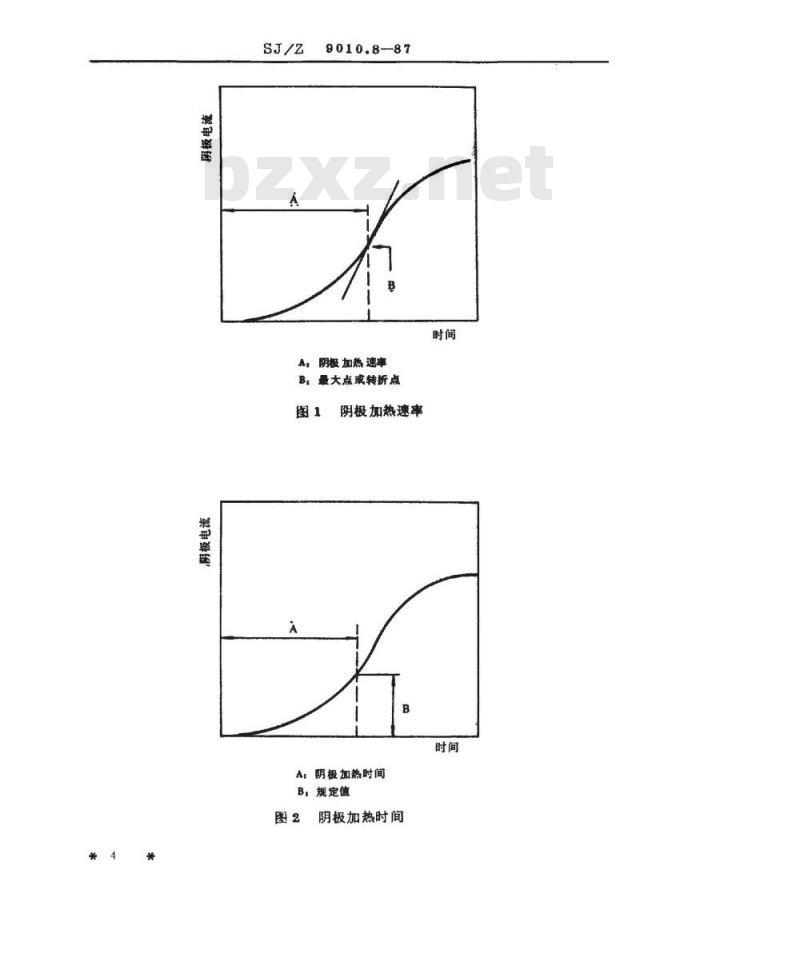

A：阴极加热速率
B：最大点或转折点
阴极加热速率
A：阴极加热时间
B，规定值
阴极加热时间
9010.8-87

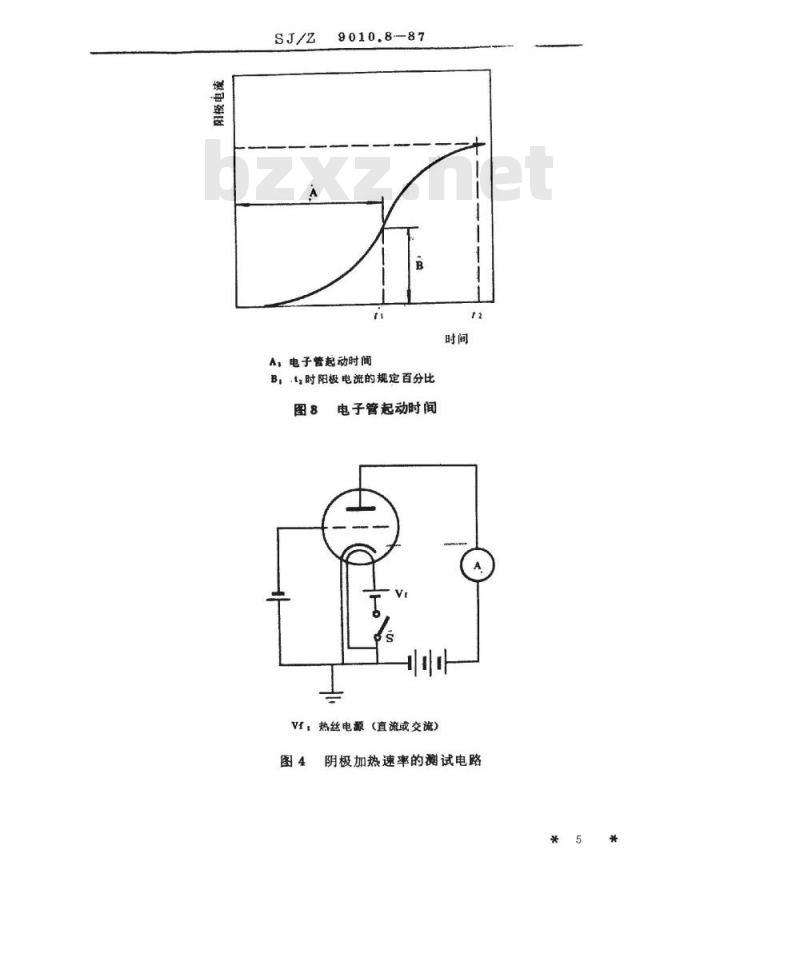

A，电子管起动时间
B，t,时阳极电流的规定百分比
电子管起动时间
Vf：热丝电额（直流或交流）
阴极加热速率的测试电路
9010.8-87
Y：热丝电源（直流威交流）
测试阴极加热时间和管子起动时间的电路被测管的热丝
串联电阻
盘热丝猫头电压的电压表bZxz.net
Vs：电源电压（直流或交流）
测量热丝加热时间的电路
