【机械行业标准(JB)】 YBZS系列起重用隔爆型双速三相异步电动机 技术条件

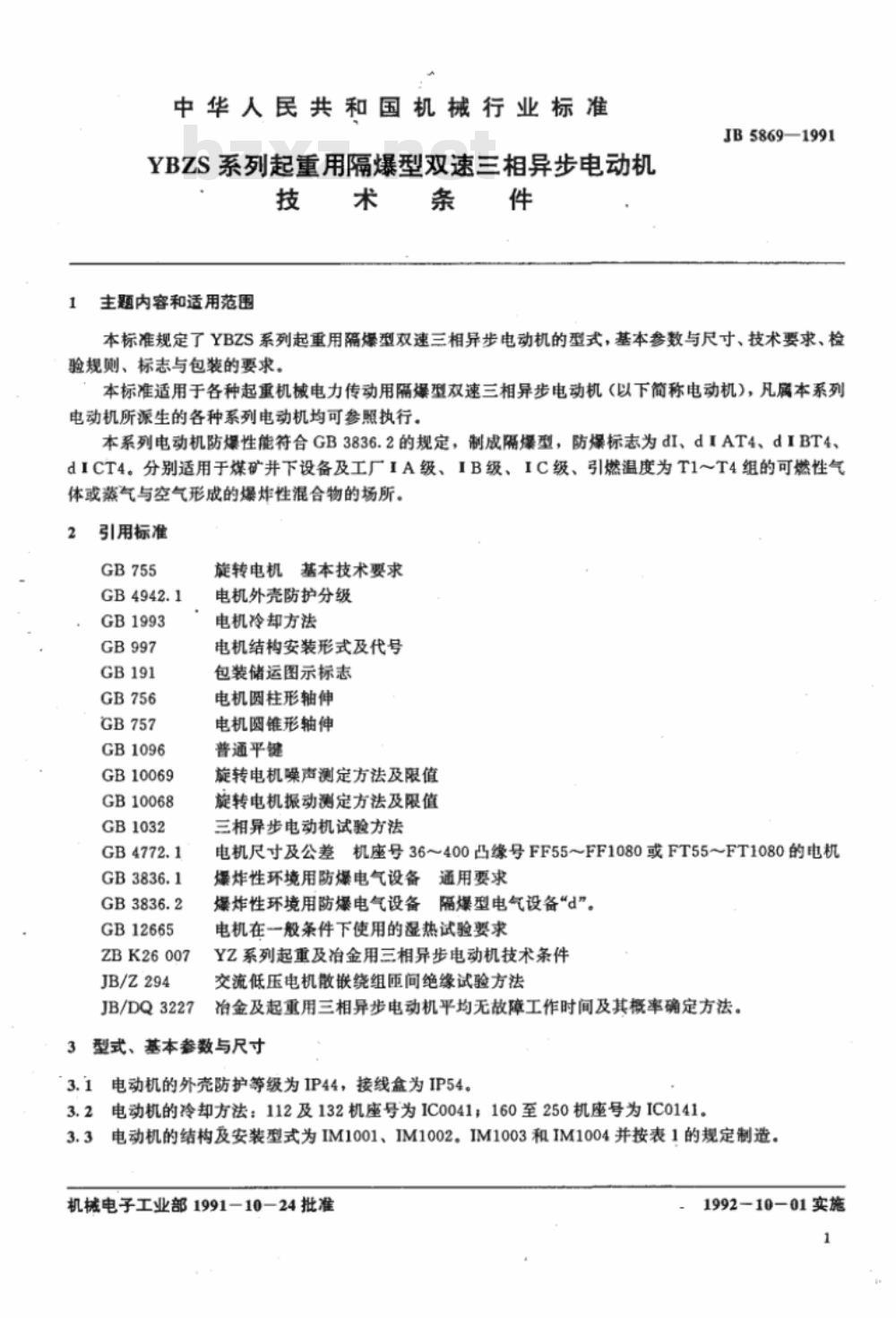

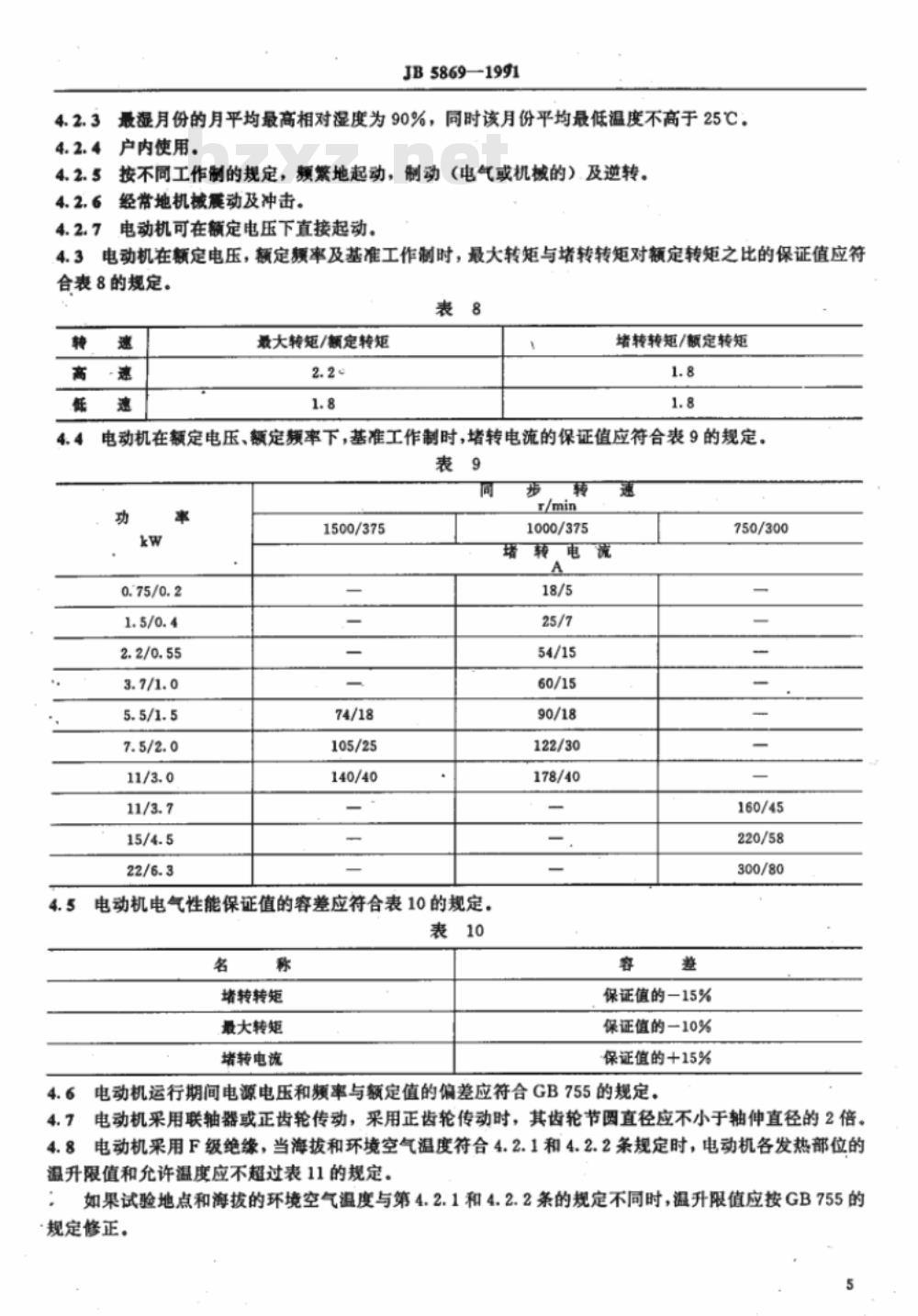

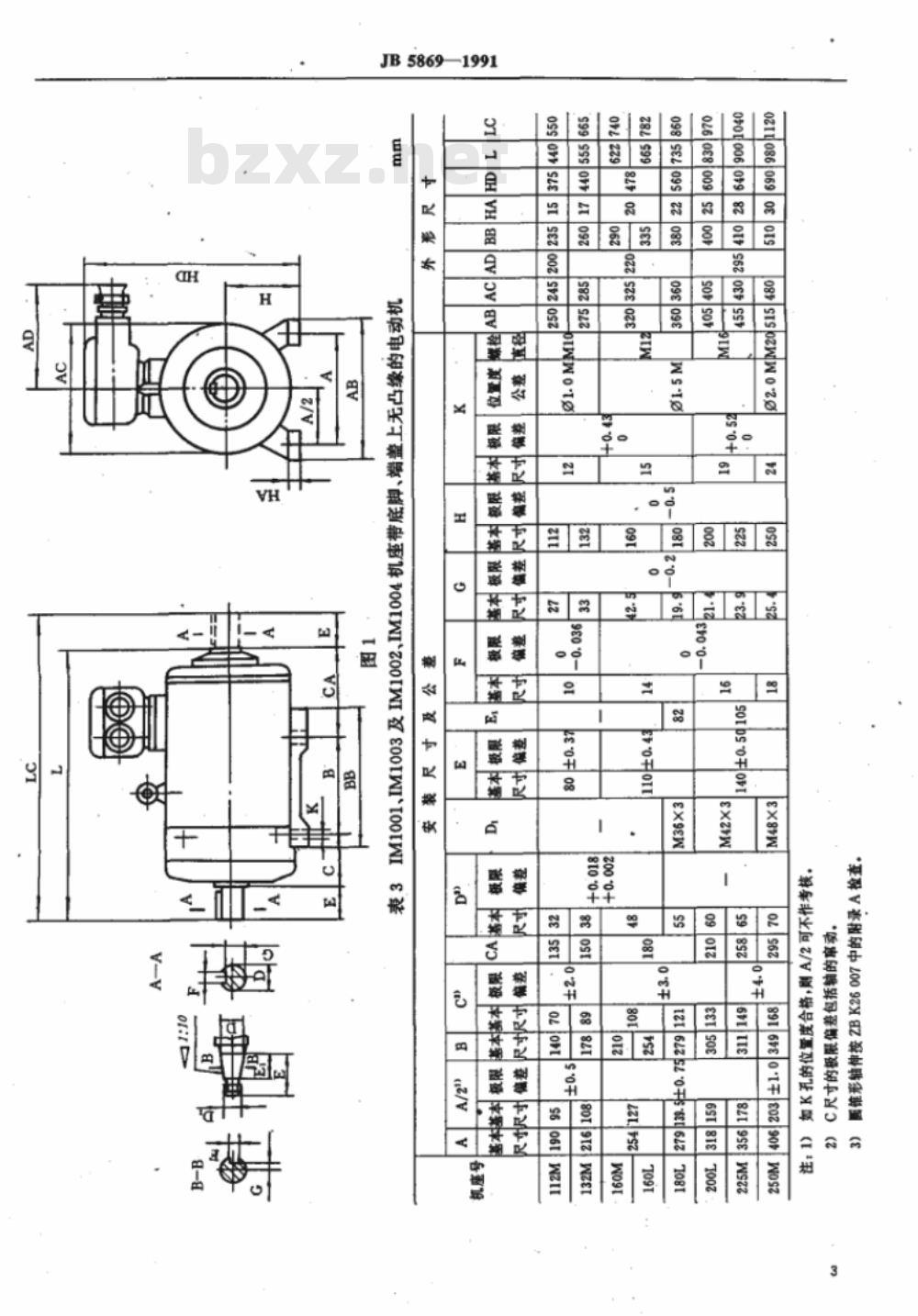

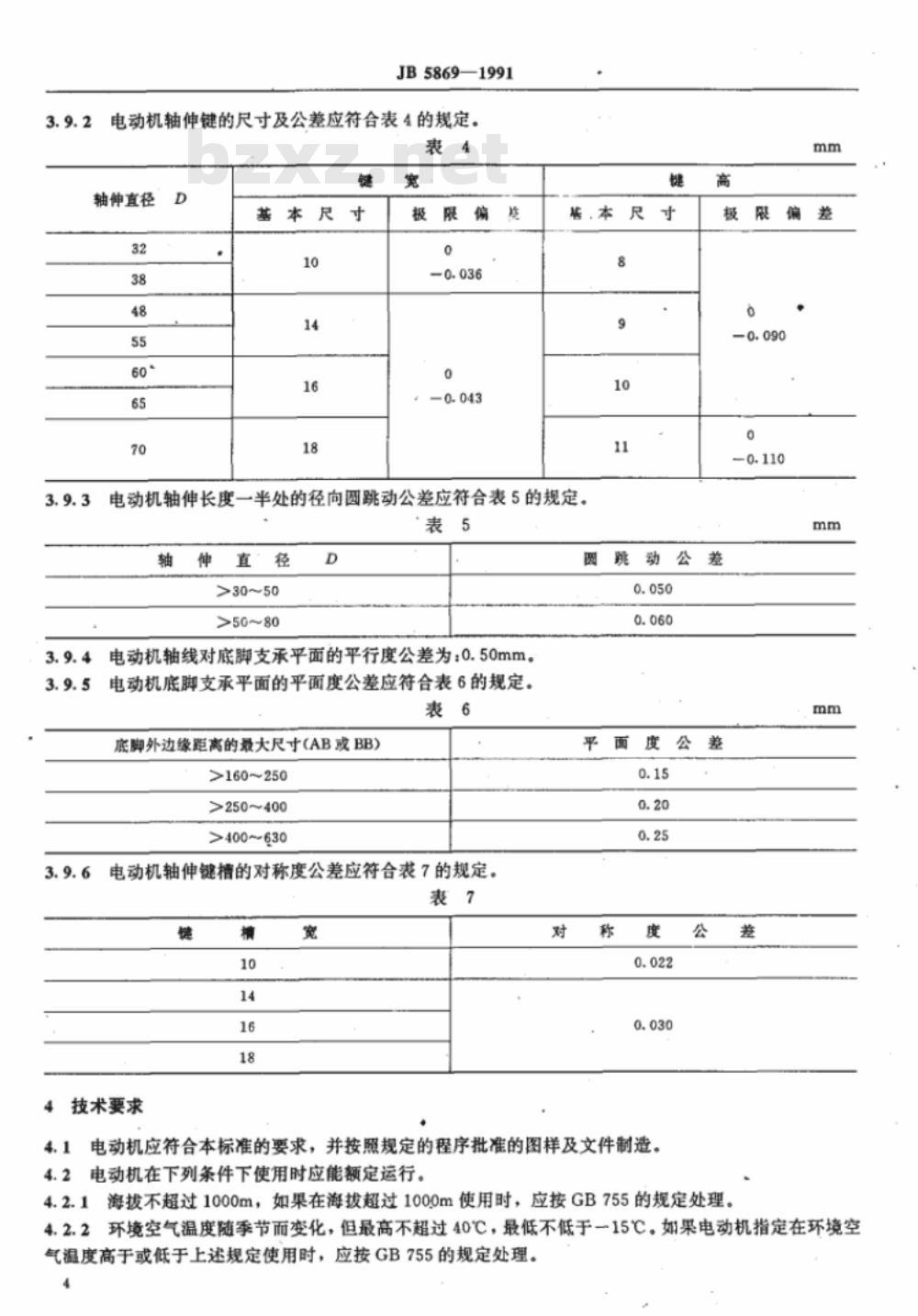

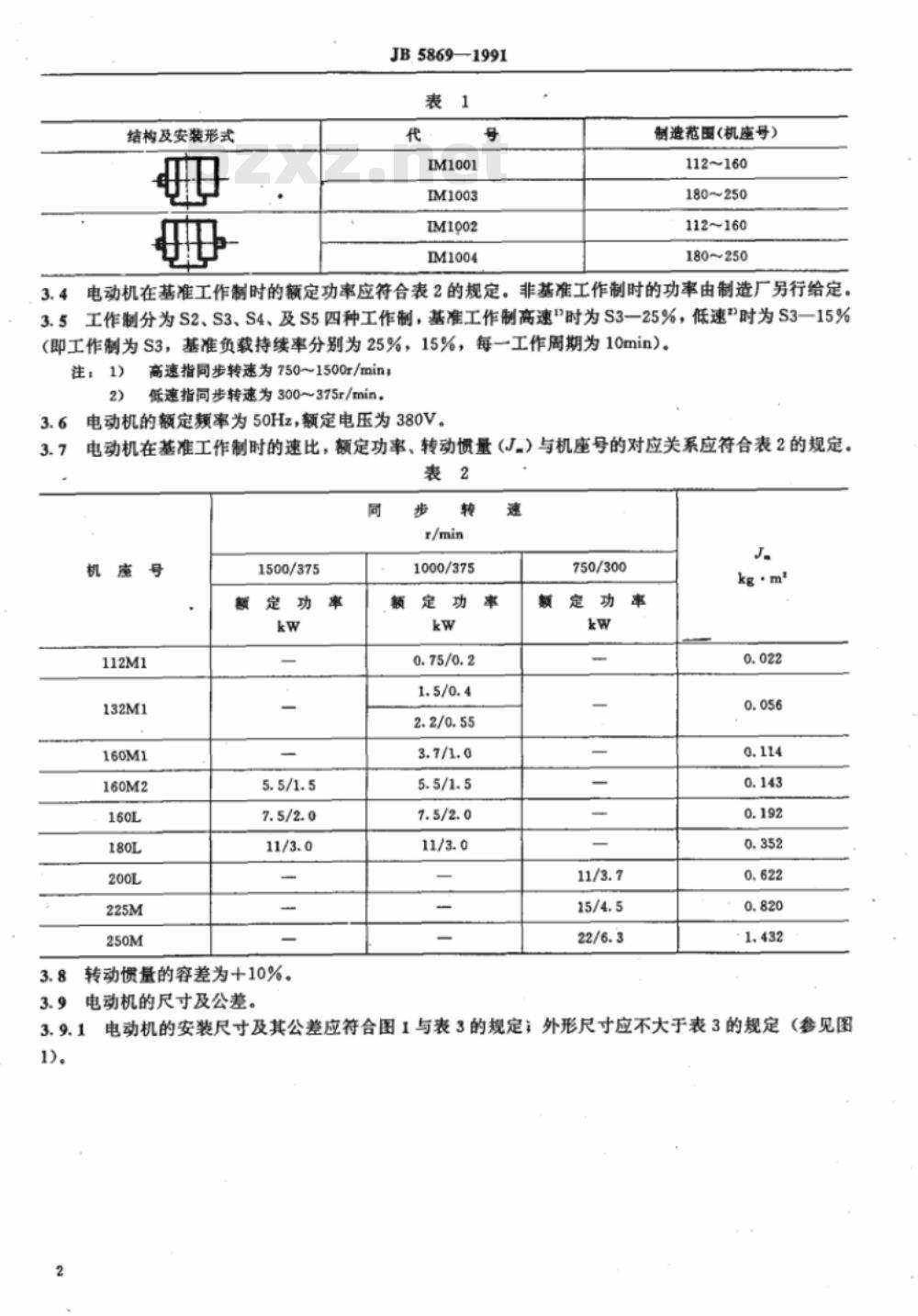

中华人民共和国机械行业标准 YBZS系列起重用隔爆型双速三相异步电动机技术条件 JB 5869—1991 1 主题内容和适用范围 本标准规定了YBZS系列起重用隔爆型双速三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则以及标志与包装等要求。 本标准适用于各种起重机械电力传动用隔爆型双速三相异步电动机（以下简称电动机）。凡属本系列电动机所派生的各种系列电动机，均可参照执行。 本系列电动机的防爆性能符合GB 3836.2的规定，制成隔爆型，其防爆标志为dI、dIIAT4、dIIBT4、dIICT4，分别适用于煤矿井下设备以及工厂中IIA、IIB、IIC级、引燃温度为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性混合物环境。 2 引用标准 GB 755 旋转电机基本技术要求 GB 4942.1 电机外壳防护分级 GB 1993 电机冷却方法 GB 997 电机结构安装形式及代号 GB 191 包装储运图示标志 GB 756 电机圆柱形轴伸 GB 757 电机圆锥形轴伸 GB 1096 普通平键 GB 10069 旋转电机噪声测定方法及限值 GB 10068 旋转电机振动测定方法及限值 GB 1032 三相异步电动机试验方法 GB 4772.1 电机尺寸及公差（机座号36～400，凸缘号FF55～FF1080或FT55～FT1080） GB 3836.1 爆炸性环境用防爆电气设备通用要求 GB 3836.2 爆炸性环境用防爆电气设备 隔爆型电气设备“d” GB 12665 电机在一般条件下使用的湿热试验要求 ZBK 26007 YZ系列起重及冶金用三相异步电动机技术条件 JB/Z 294 交流低压电机散嵌绕组匝间绝缘试验方法 JB/DQ 3227 冶金及起重用三相异步电动机平均无故障工作时间及其概率确定方法 3 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44，接线盒防护等级为IP54。 3.2 电动机的冷却方法：机座号112及132采用IC0041；机座号160～250采用IC0141。 3.3 电动机的结构及安装型式为IM1001、IM1002、IM1003和IM1004，其制造范围如下： IM1001：机座号112～160 IM1003：机座号180～250 IM1002：机座号112～160 IM1004：机座号180～250 3.4 电动机在基准工作制时的额定功率应符合规定；非基准工作制时的功率由制造厂另行规定。 3.5 工作制分为S2、S3、S4及S5四种。其中基准工作制为： 高速时为S3-25%，低速时为S3-15%，即工作制为S3，基准负载持续率分别为25%和15%，每一工作周期为10min。 注： （1）高速指同步转速为750～1500 r/min； （2）低速指同步转速为300～375 r/min。 电动机额定频率为50Hz，额定电压为380V。 3.6 电动机在基准工作制时的速比、额定功率、转动惯量（J）与机座号的对应关系应符合相关规定。 典型参数示例： 机座号112M1：1500/375 r/min，功率5.5/1.5 kW 机座号132M1：1500/375 r/min，功率7.5/2.0 kW 机座号160M1：1500/375 r/min，功率11/3.0 kW 其他机座号参数依次类推。 3.7 转动惯量（J）示例值： 0.022、0.056、0.114、0.143、0.192、0.352、0.622、0.820、1.432 kg·m² 3.8 转动惯量允许偏差为±10%。 3.9 电动机的尺寸及公差 电动机的安装尺寸及其公差应符合相关图样和标准规定；外形尺寸不得超过规定范围。
