【机械行业标准(JB)】 离心式炉灶吹风机 安全要求

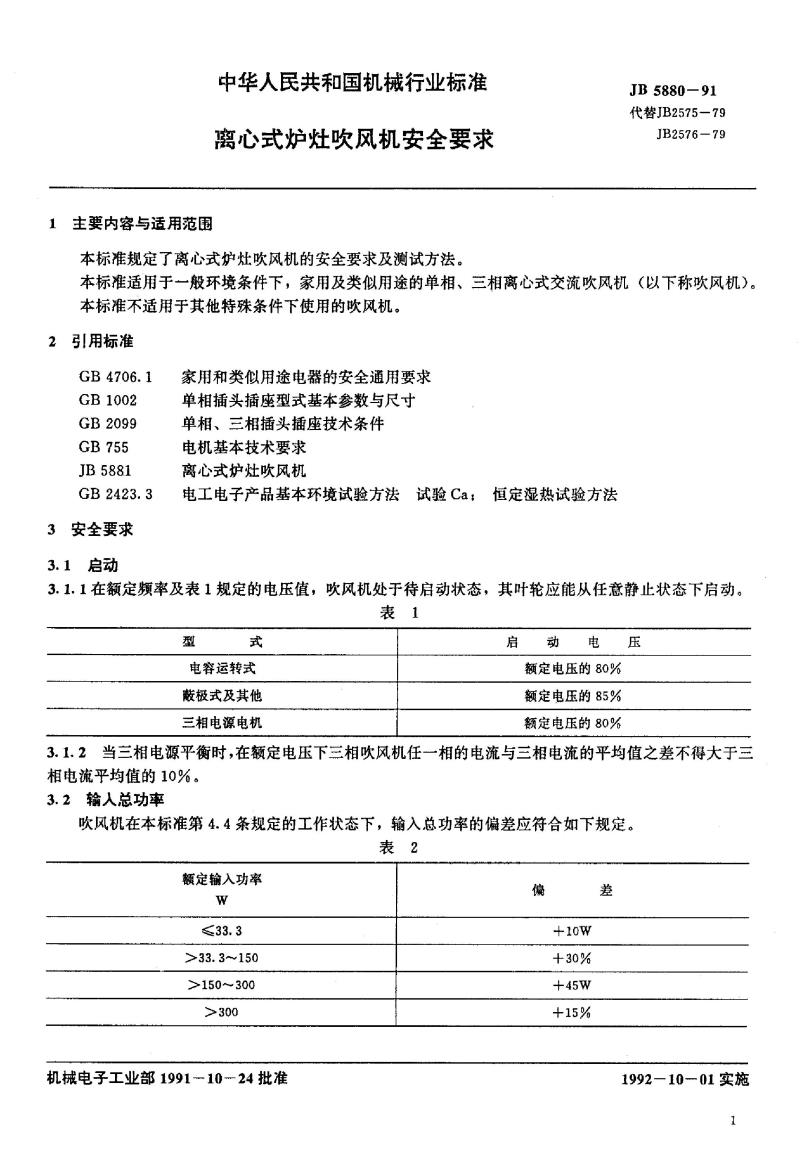

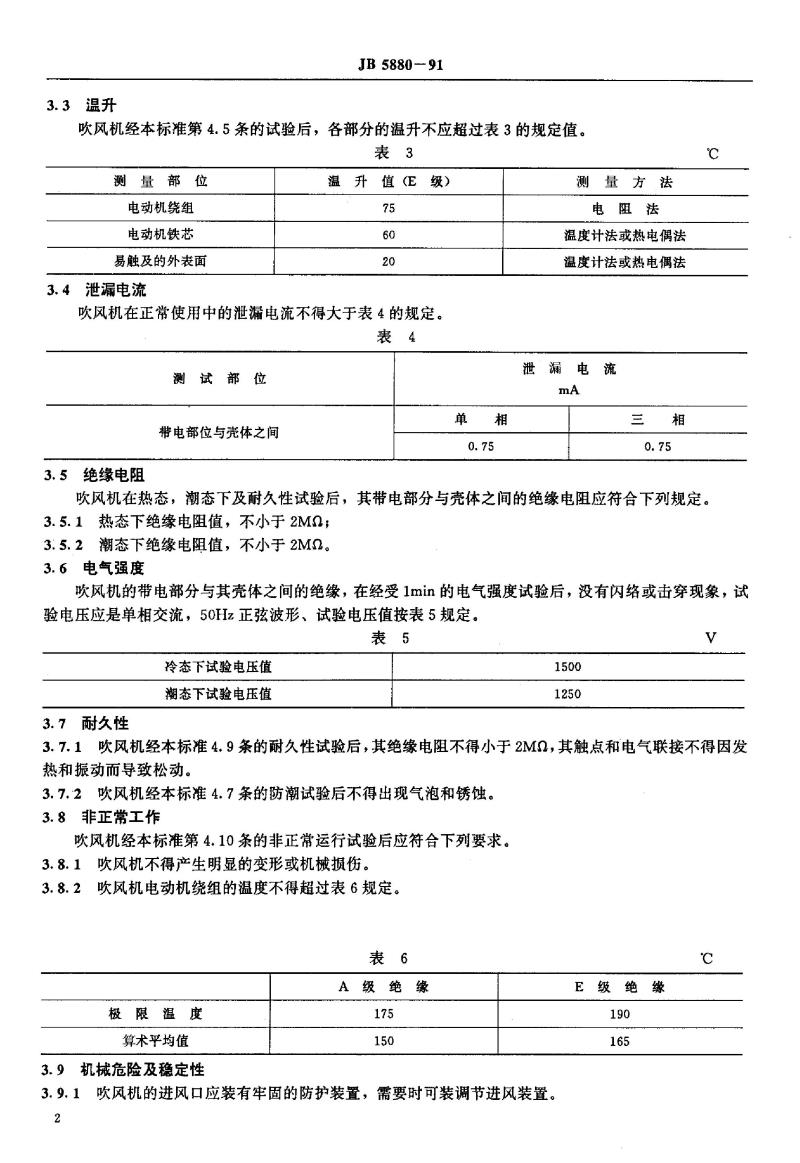

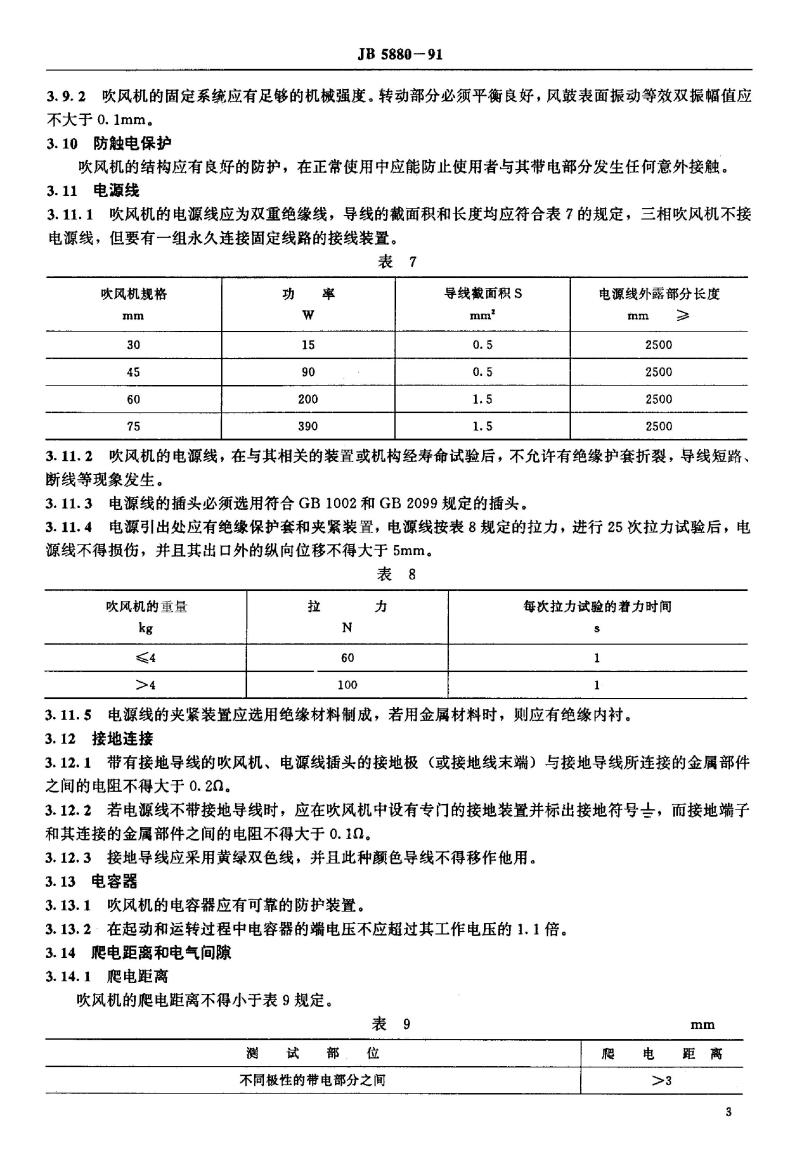

中华人民共和国机械行业标准 离心式炉灶吹风机安全要求 JB 5880—1991（代替JB 2575—79、JB 2576—79） 1 主要内容与适用范围 本标准规定了离心式炉灶吹风机的安全要求及测试方法。本标准适用于一般环境条件下，家用及类似用途的单相、三相离心式交流吹风机（以下简称吹风机）。本标准不适用于其他特殊条件下使用的吹风机。 2 引用标准 GB 4706.1 家用和类似用途电器的安全通用要求 GB 1002 单相插头插座型式、基本参数与尺寸 GB 2099 单相、三相插头插座技术条件 GB 755 电机基本技术要求 JB 5881 离心式炉灶吹风机 GB 2423.3 电工电子产品基本环境试验方法 试验Ca：恒定湿热试验方法 3 安全要求 3.1 启动 3.1.1 在额定频率及规定电压条件下，吹风机处于待启动状态时，其叶轮应能从任意静止位置启动。不同类型电机启动电压要求如下： 电容运转式：不低于额定电压的80%； 蔽极式及其他：不低于额定电压的85%； 三相电机：不低于额定电压的80%。 3.1.2 当三相电源平衡时，在额定电压下，三相吹风机任一相电流与三相电流平均值之差不得大于平均值的10%。 3.2 输入总功率 吹风机在规定工作状态下，其输入总功率偏差应符合下列要求： 额定输入功率≤33.3W：允许偏差+10W； 33.3W～150W：允许偏差+30%； 150W～300W：允许偏差+45W； ＞300W：允许偏差+15%。 3.3 温升 吹风机经规定试验后，各部分温升不得超过以下限值： 电动机绕组：75℃（E级绝缘）； 电动机铁芯：60℃； 易触及外表面：20℃。 3.4 泄漏电流 吹风机在正常使用条件下，其带电部位与外壳之间的泄漏电流不得大于0.75mA（单相或三相）。 3.5 绝缘电阻 在热态、潮态及耐久性试验后，带电部分与壳体之间的绝缘电阻应符合以下规定： 热态：不小于2MΩ； 潮态：不小于2MΩ。 3.6 电气强度 吹风机带电部分与外壳之间的绝缘，在承受1分钟电气强度试验后，不应发生闪络或击穿。试验采用单相交流50Hz正弦波电压： 冷态试验电压：1500V； 潮态试验电压：1250V。 3.7 耐久性 3.7.1 经耐久性试验后，绝缘电阻不得小于2MΩ，其触点和电气连接不得因发热或振动而松动。 3.7.2 经防潮试验后，不得出现气泡和锈蚀现象。 3.8 非正常工作 经非正常运行试验后应满足： 3.8.1 不得产生明显变形或机械损伤； 3.8.2 电动机绕组温度不得超过规定值：A级绝缘极限温度175℃（平均150℃），E级绝缘极限温度190℃（平均165℃）。 3.9 机械危险及稳定性 3.9.1 吹风机进风口应设置牢固的防护装置，必要时可设置调节装置。 3.9.2 固定系统应具有足够机械强度，转动部件应平衡良好，风鼓表面振动的等效双振幅值不应大于0.1mm。 3.10 防触电保护 吹风机结构应具有良好的防护性能，在正常使用中应防止使用者接触带电部分。 3.11 电源线 3.11.1 电源线应采用双重绝缘导线，其截面积及长度应符合规定；三相吹风机可不配电源线，但应设有固定接线装置。 典型参数如下： 功率15W：截面积0.5mm²，长度2500mm； 功率90W：截面积0.5mm²，长度2500mm； 功率200W：截面积1.5mm²，长度2500mm； 功率390W：截面积1.5mm²，长度2500mm。 3.11.2 电源线在寿命试验后，不得出现绝缘破裂、短路或断线。 3.11.3 电源线插头必须符合GB 1002和GB 2099的规定。 3.11.4 电源引出处应设有绝缘保护套和夹紧装置，经规定拉力（60N或100N）反复25次试验后，不得损伤，且位移不得大于5mm。 3.11.5 电源线夹紧装置应采用绝缘材料制成。
