【机械行业标准(JB)】 船用低压空气断路器

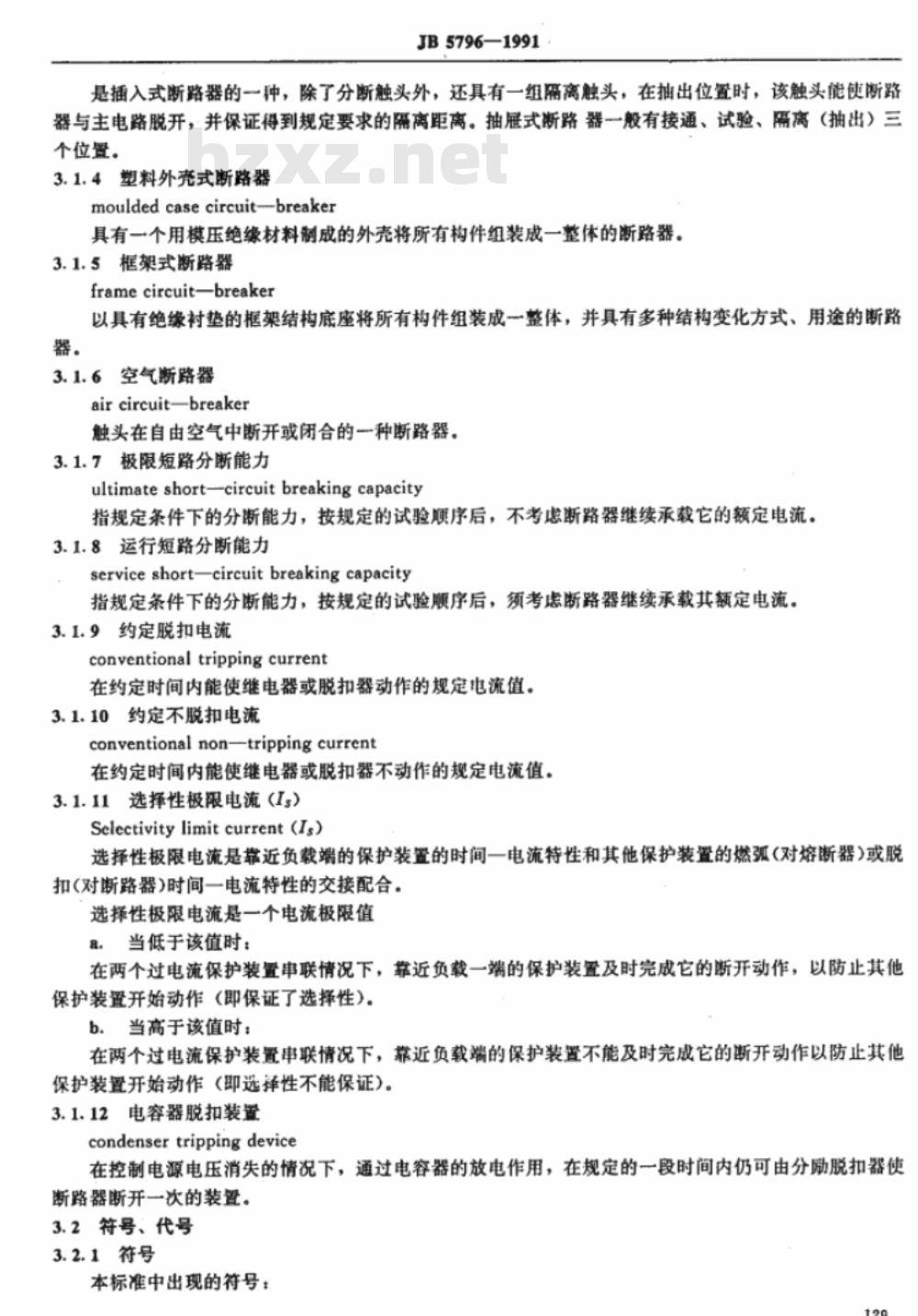

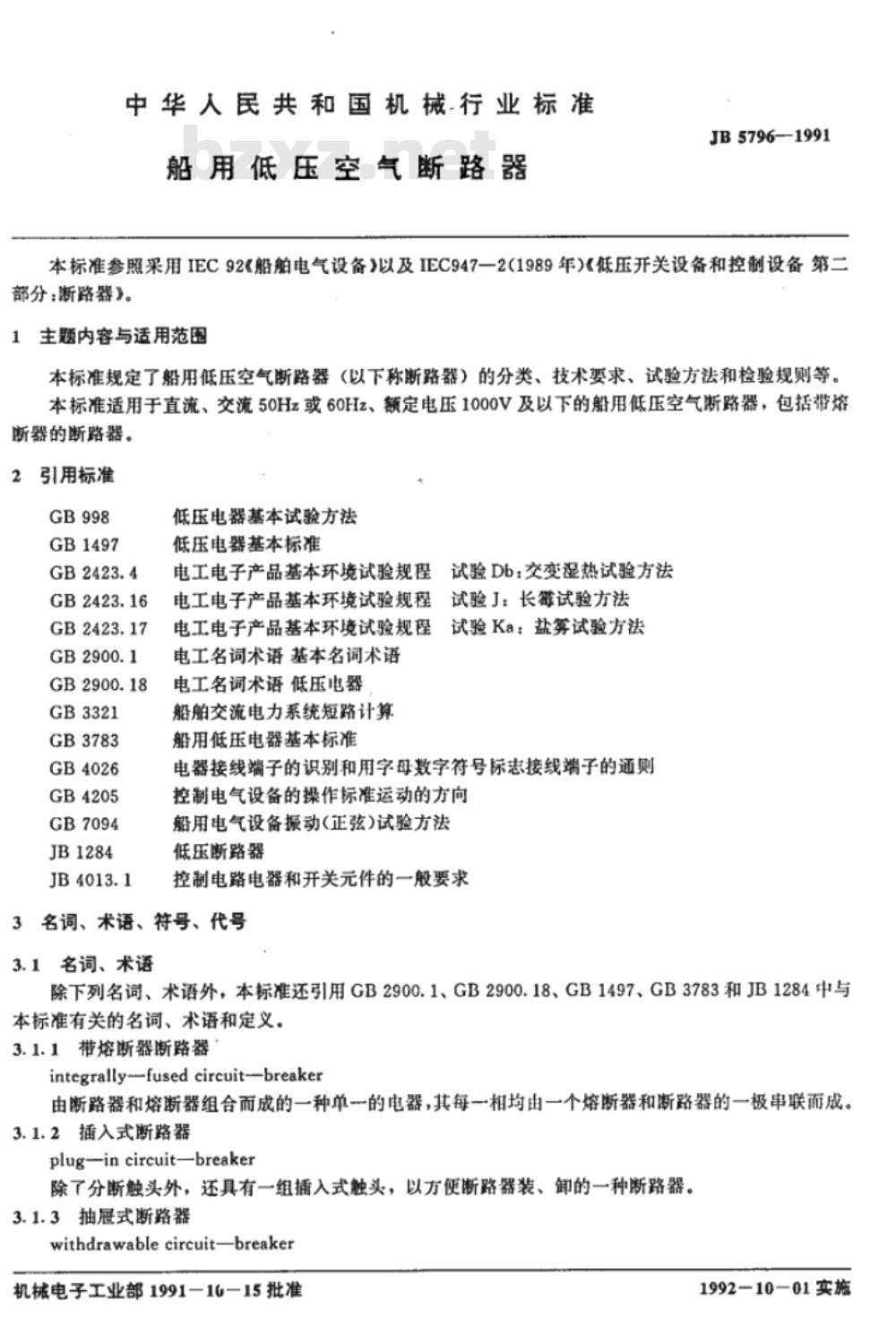

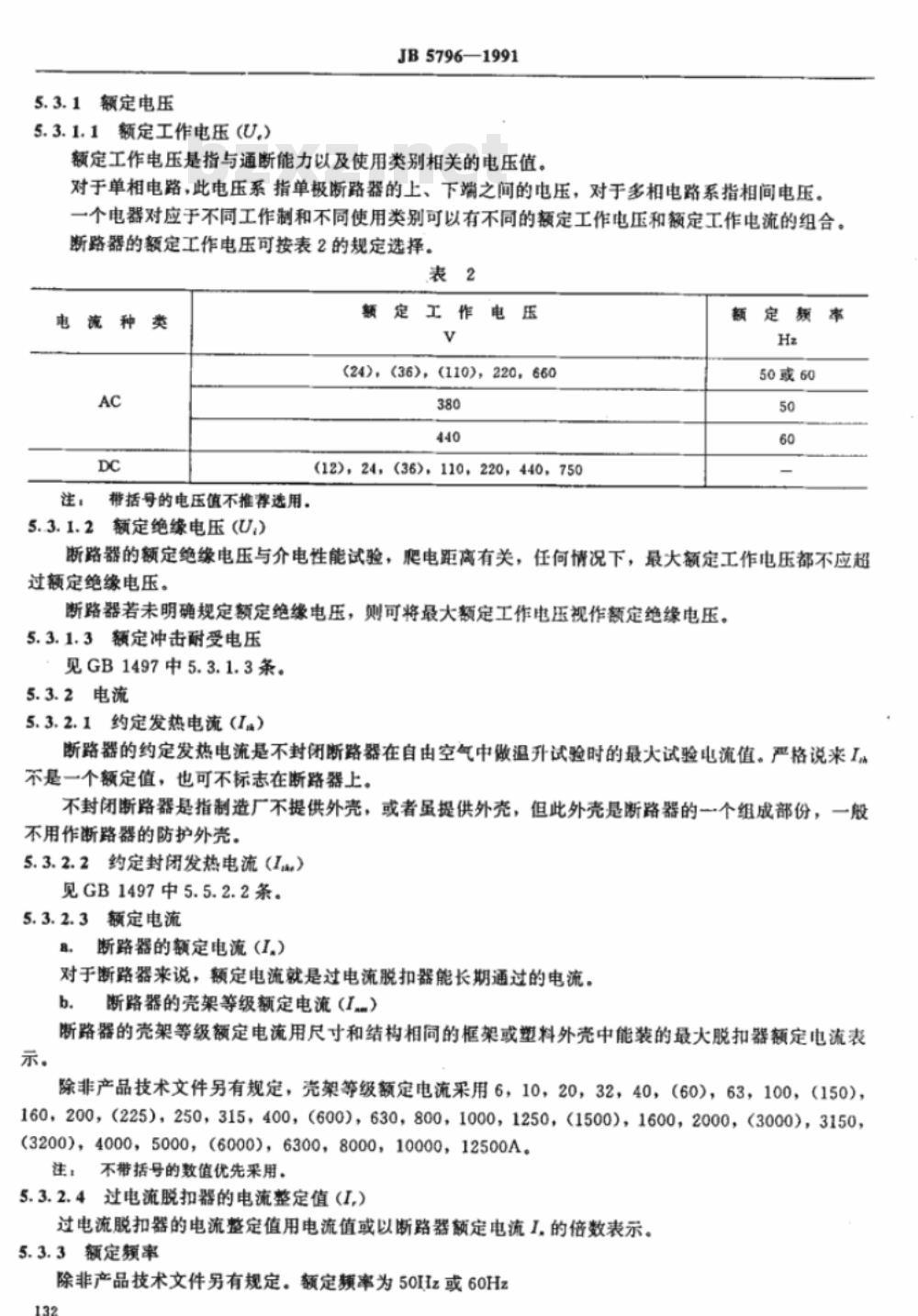

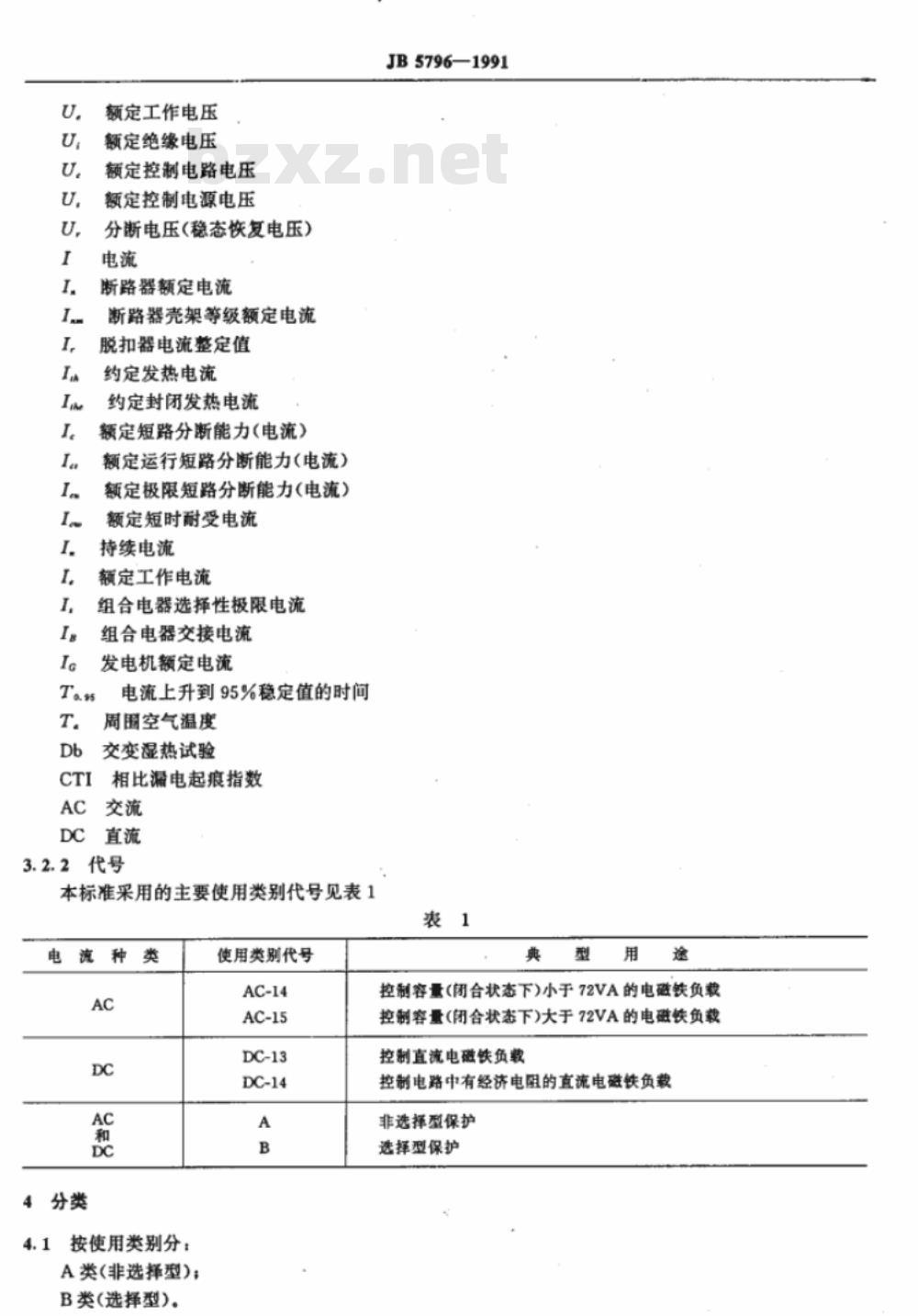

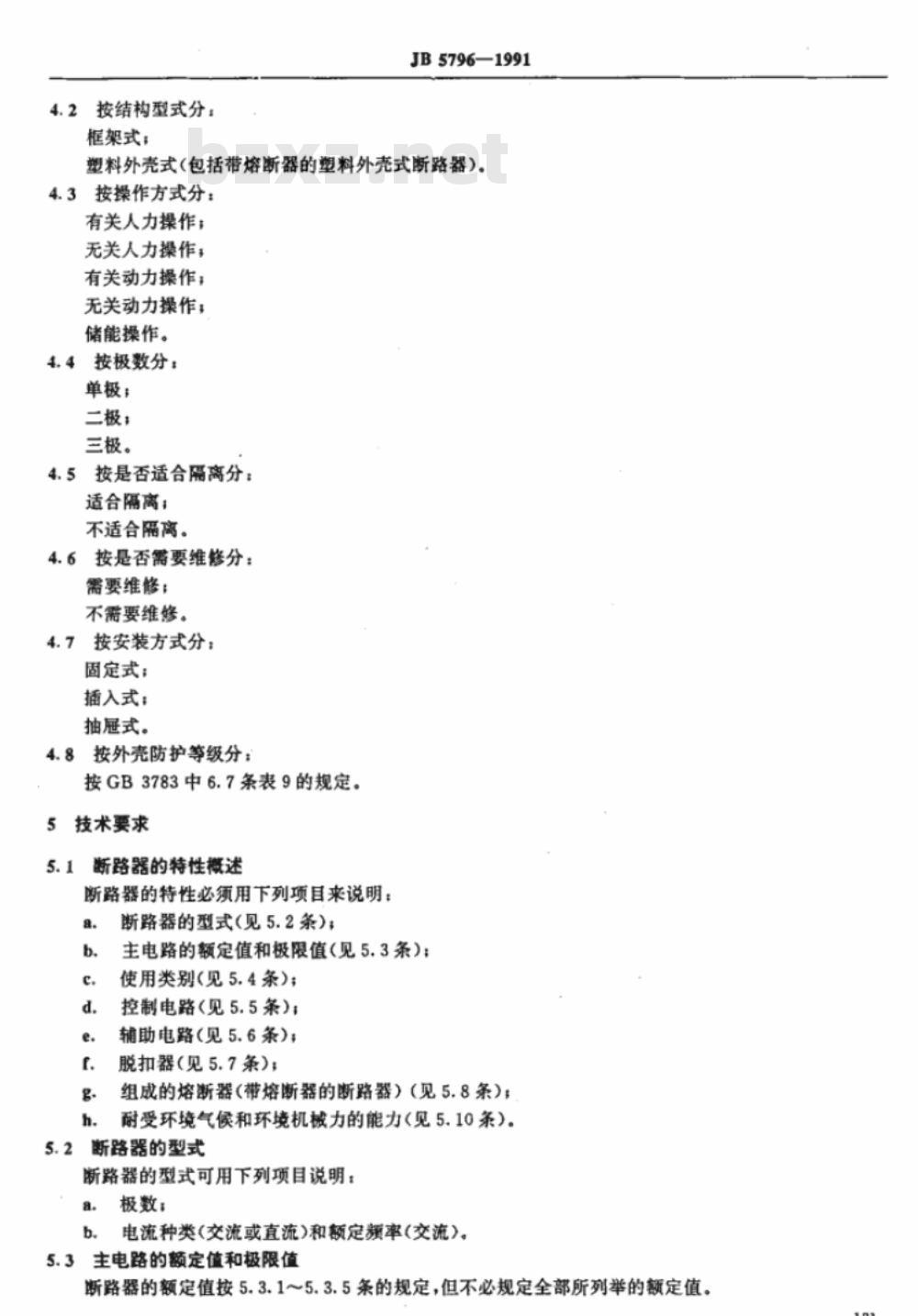

中华人民共和国机械行业标准 船用低压空气断路器 JB 5796—1991 本标准参照采用IEC 92《船舶电气设备》以及IEC 947-2（1989年）《低压开关设备和控制设备 第二部分：断路器》。 1 主题内容与适用范围 本标准规定了船用低压空气断路器（以下简称断路器）的分类、技术要求、试验方法和检验规则等内容。本标准适用于直流、交流50Hz或60Hz、额定电压1000V及以下的船用低压空气断路器，包括带熔断器的断路器。 2 引用标准 GB 998 低压电器基本试验方法 GB 1497 低压电器基本标准 GB 2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB 2423.16 电工电子产品基本环境试验规程 试验J：长时间试验方法 GB 2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB 2900.1 电工名词术语 基本名词术语 GB 2900.18 电工名词术语 低压电器 GB 3321 船用交流电力系统短路计算 GB 3783 船用低压电器基本标准 GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则 GB 4205 控制电气设备的操作标准及运动方向 GB 7094 船用电气设备振动（正弦）试验方法 JB 1284 低压断路器 JB 4013.1 控制电路电器和开关元件的一般要求 3 名词、术语、符号、代号 3.1 名词、术语 除下列名词、术语外，本标准还引用GB 2900.1、GB 2900.18、GB 1497、GB 3783和JB 1284中与本标准有关的名词、术语和定义。 3.1.1 带熔断器断路器（integrally-fused circuit-breaker） 由断路器和熔断器组合而成的一种单一电器，其每一相均由一个熔断器和断路器的一极串联而成。 3.1.2 插入式断路器（plug-in circuit-breaker） 除分断触头外，还具有一组插入式触头，以方便断路器安装和拆卸的一种断路器。 3.1.3 抽屉式断路器（withdrawable circuit-breaker） 属于插入式断路器的一种。除分断触头外，还具有一组隔离触头，在抽出位置时，该触头能使断路器与主电路脱开，并保证规定的隔离距离。抽屉式断路器一般具有接通、试验、隔离（抽出）三个位置。 3.1.4 塑料外壳式断路器（moulded case circuit-breaker） 具有用模压绝缘材料制成的外壳，将所有构件组装成一体的断路器。 3.1.5 框架式断路器（frame circuit-breaker） 采用具有绝缘衬垫的框架结构底座，将所有构件组装成整体，并具有多种结构形式和用途的断路器。 3.1.6 空气断路器（air circuit-breaker） 触头在自由空气中断开或闭合的一种断路器。 3.1.7 极限短路分断能力（ultimate short-circuit breaking capacity） 指在规定条件下的分断能力，按规定试验顺序后，不考虑断路器继续承载其额定电流的能力。 3.1.8 运行短路分断能力（service short-circuit breaking capacity） 指在规定条件下的分断能力，按规定试验顺序后，仍需考虑断路器继续承载其额定电流的能力。 3.1.9 约定脱扣电流（conventional tripping current） 在约定时间内能使继电器或脱扣器动作的规定电流值。 3.1.10 约定不脱扣电流（conventional non-tripping current） 在约定时间内能使继电器或脱扣器不动作的规定电流值。 3.1.11 选择性极限电流（Is） 选择性极限电流是由靠近负载端的保护装置的时间—电流特性与其他保护装置的燃弧时间（对熔断器）或脱扣时间（对断路器）—电流特性相互配合确定的电流极限值。当电流低于该值时，在两个过电流保护装置串联的情况下，靠近负载端的保护装置能及时完成断开动作，从而防止其他保护装置动作（保证选择性）；当电流高于该值时，则不能保证选择性。 3.1.12 电容器脱扣装置（condenser tripping device） 在控制电源电压消失时，通过电容器放电作用，在规定时间内仍可由分励脱扣器使断路器完成一次断开的装置。 3.2 符号、代号 3.2.1 符号 本标准中涉及的符号包括电压、电流等参数的表示方法（如U、I等），用于描述断路器的电气特性参数。
