【电力行业标准(DL)】 水电水利工程模板施工 规范

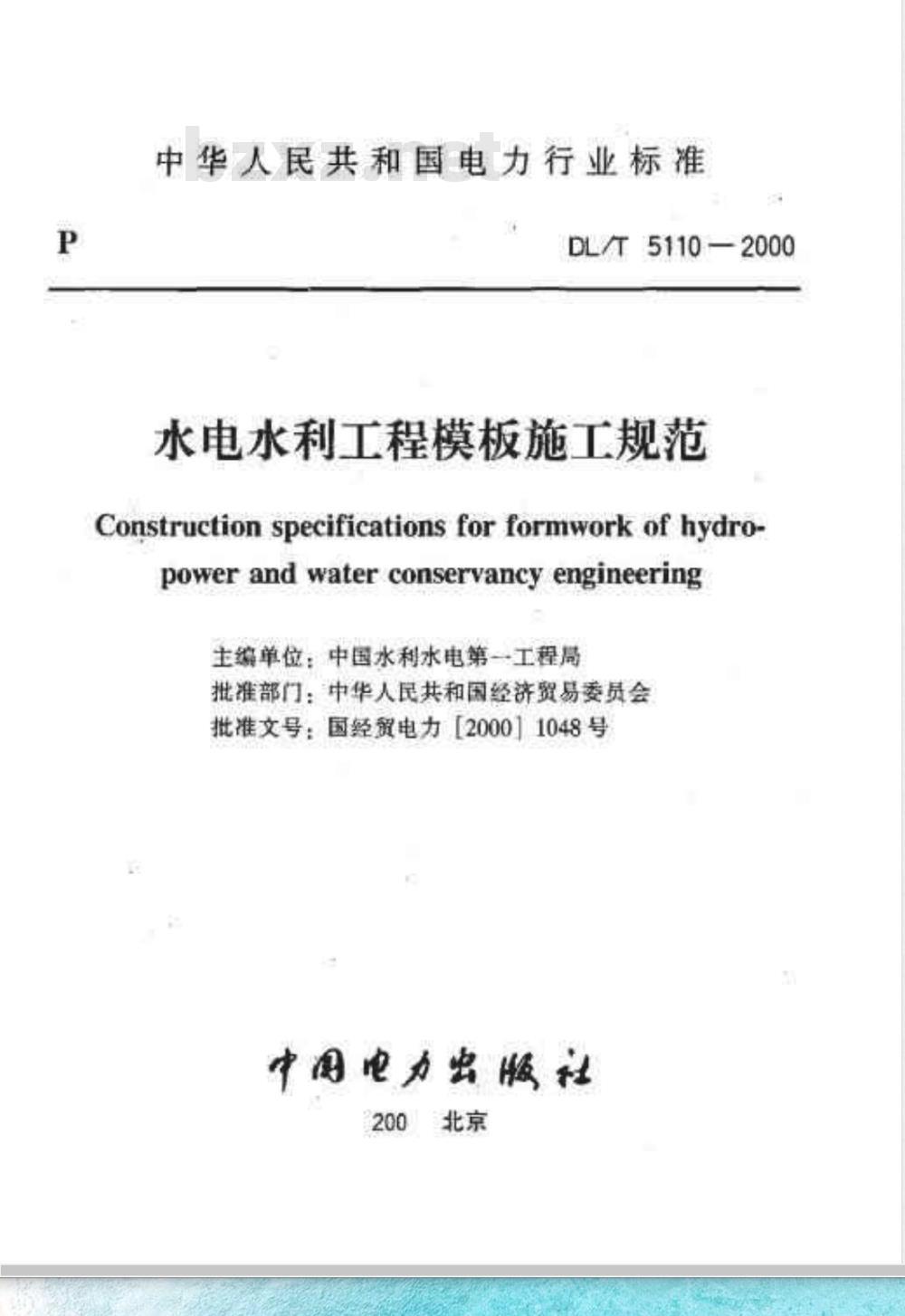

中华人民共和国电力行业标准
DL/T5110—2000
水电水利工程模板施工规范
Construction specifications forformwork of hydro-powerandwaterconservancyengineering主编单位：中国水利水电第一工程局批准部门：中华人民共和国经济贸易委员会批准文号：国经贸电力[200011048号中国电力出版社
200北京

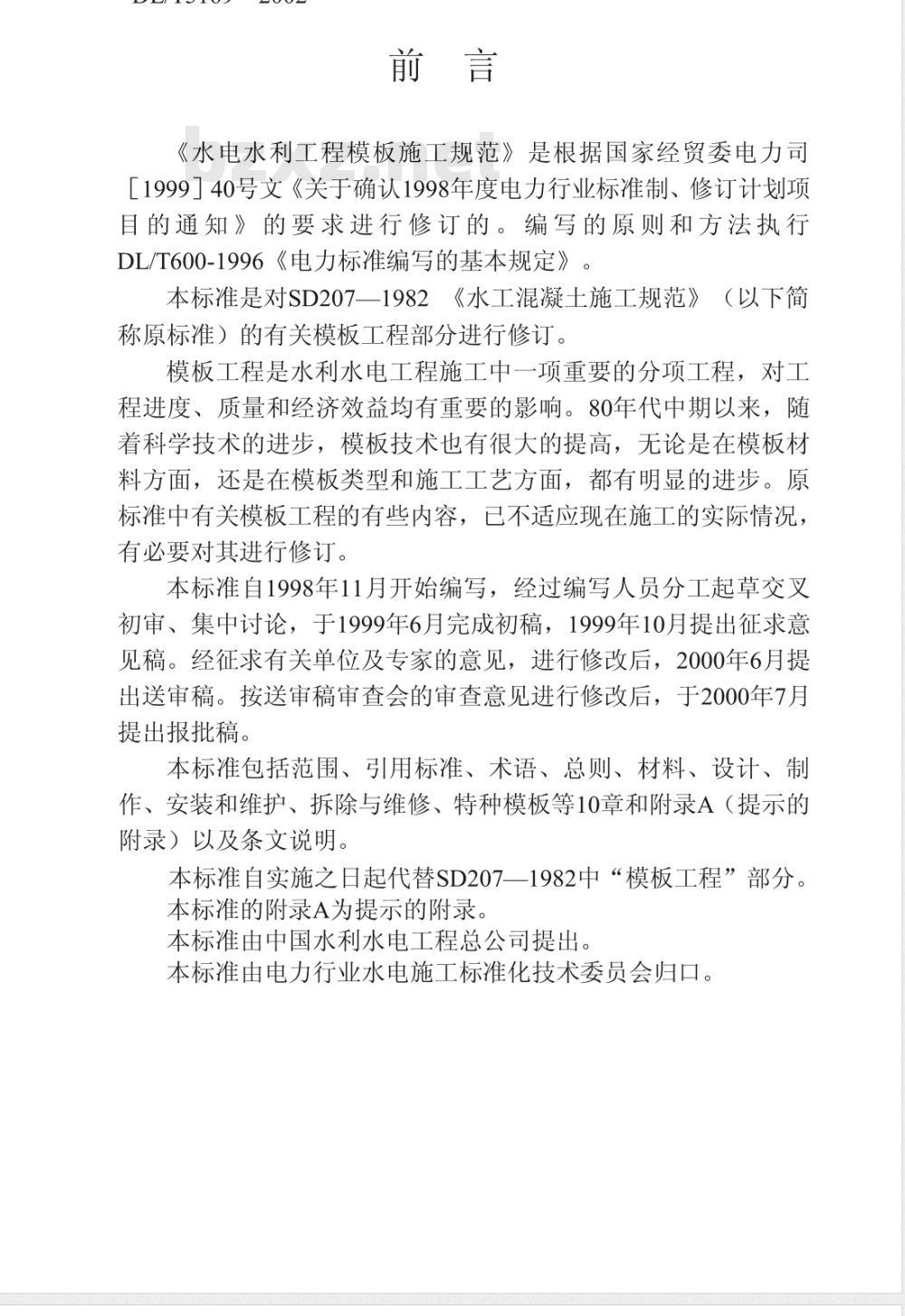

《水电水利工程模板施工规范》是根据国家经贸委电力司1999140号文《关于确认1998年度电力行业标准制、修订计划项自的通知》的要求进行修订的。编写的原则和方法执行DL/T600-1996《电力标准编写的基本规定》。本标准是对SD207一1982《水工混凝土施工规范》（以下简称原标准）的有关模板工程部分进行修订。模板工程是水利水电工程施工中一项重要的分项工程，对工程进度、质量和经济效益均有重要的影响。80年代中期以来，随着科学技术的进步，模板技术也有很大的提高，无论是在模板材料方面，还是在模板类型和施工工艺方面，都有明显的进步。原标准中有关模板工程的有些内容，已不适应现在施工的实际情况，有必要对其进行修订。
本标准自1998年11月开始编写，经过编写人员分工起草交叉初审、集中讨论，于1999年6月完成初稿，1999年10月提出征求意见稿。经征求有关单位及专家的意见，进行修改后，2000年6月提出送审稿。按送审稿审查会的审查意见进行修改后，于2000年7月提出报批稿。
本标准包括范围、引用标准、术语、总则、材料、设计、制作、安装和维护、拆除与维修、特种模板等10章和附录A（提示的附录）以及条文说明。
本标准自实施之日起代替SD207一1982中“模板工程”部分。本标准的附录A为提示的附录。

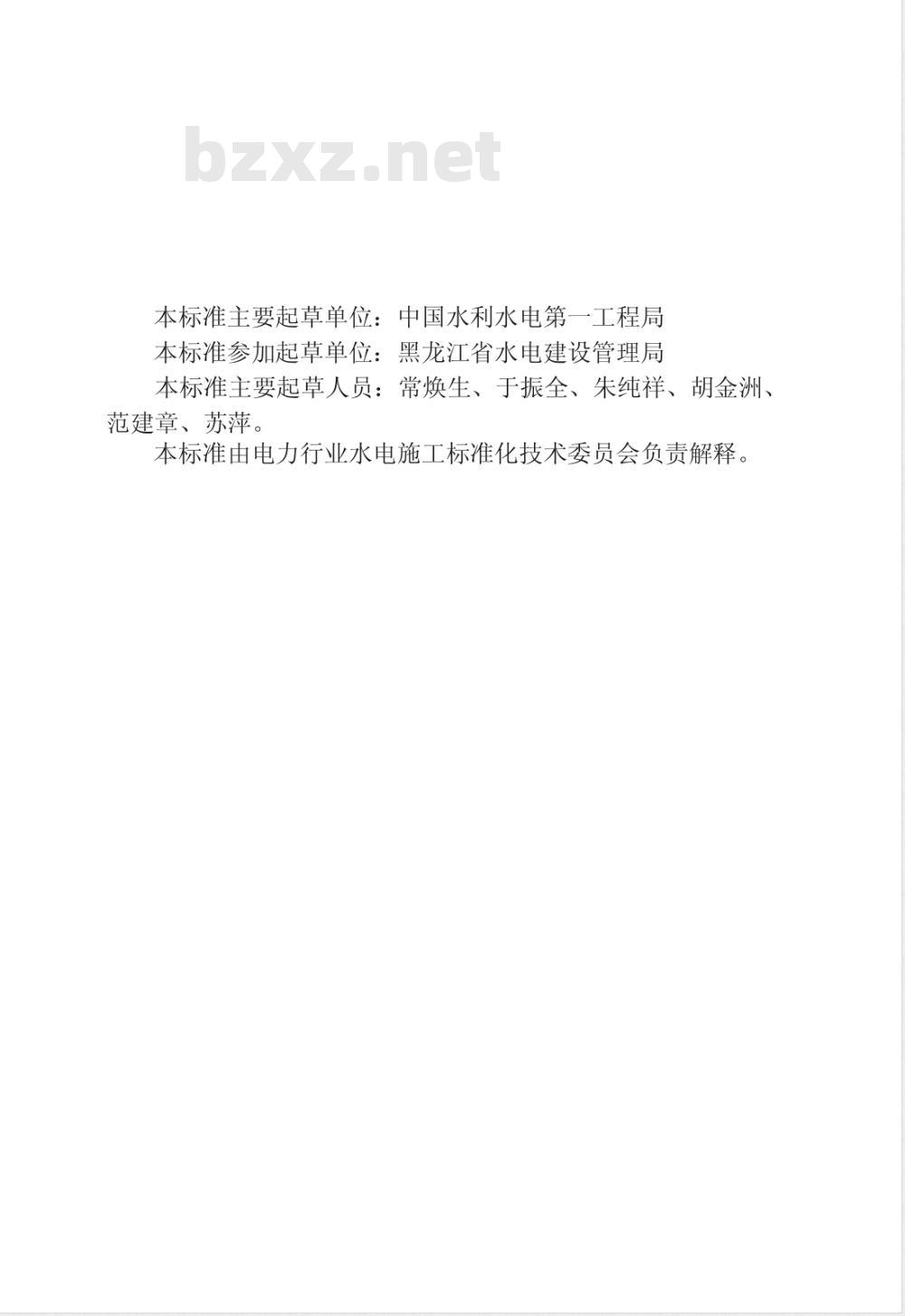

本标准由中国水利水电工程总公司提出。本标准由电力行业水电施工标准化技术委员会归口。本标准主要起草单位：中国水利水电第一工程局　本标准参加起草单位：黑龙江省水电建设管理局本标准主要起草人员：常焕生、于振全、朱纯祥、胡金洲、范建章、苏萍。
本标准由电力行业水电施工标准化技术委员会负责解释。前音

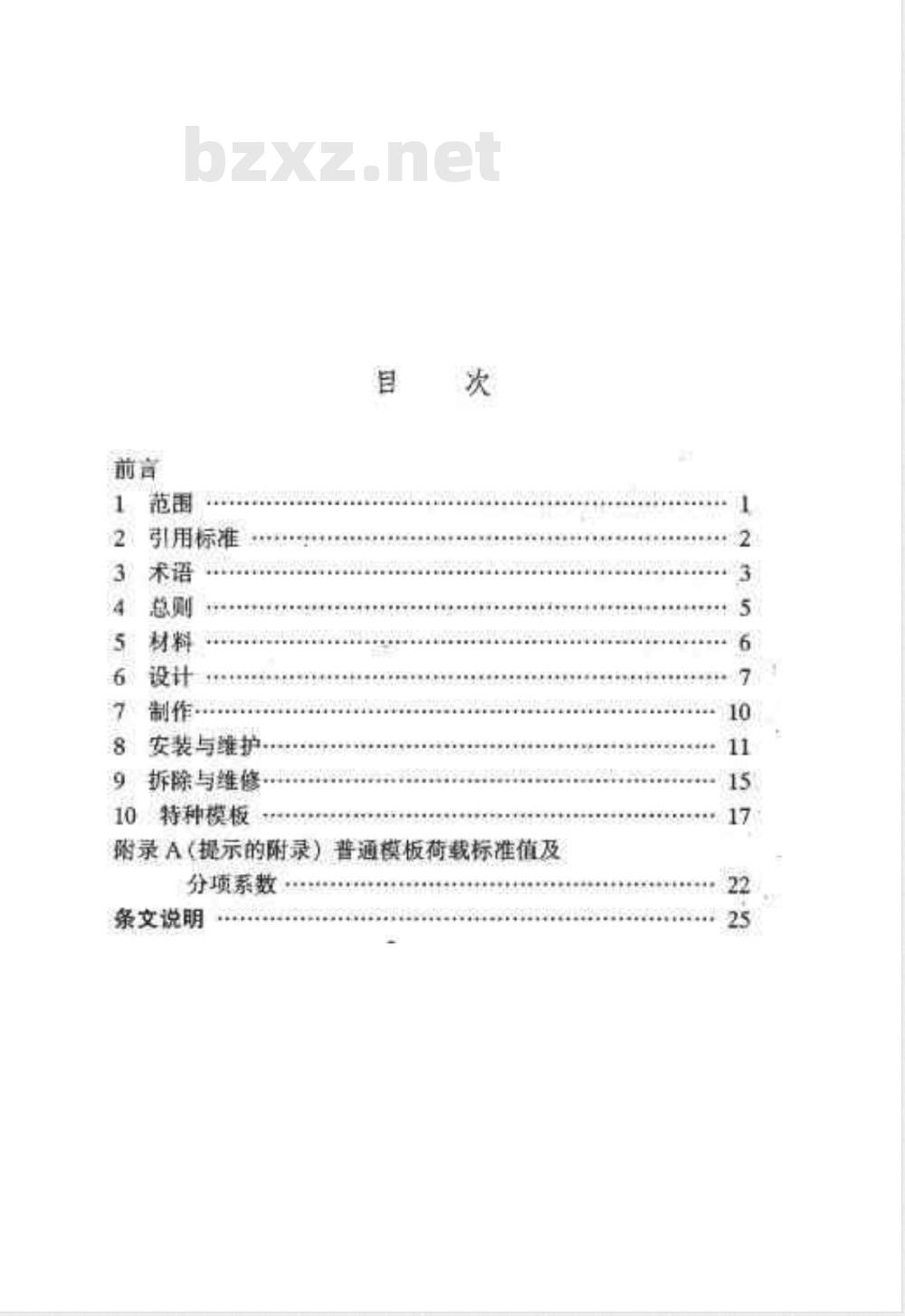

引用标准
安装与维护
拆除与维修
10特种模板
陷录A（挑示的附录）普通模板荷载标准值及分项系数
条文说明

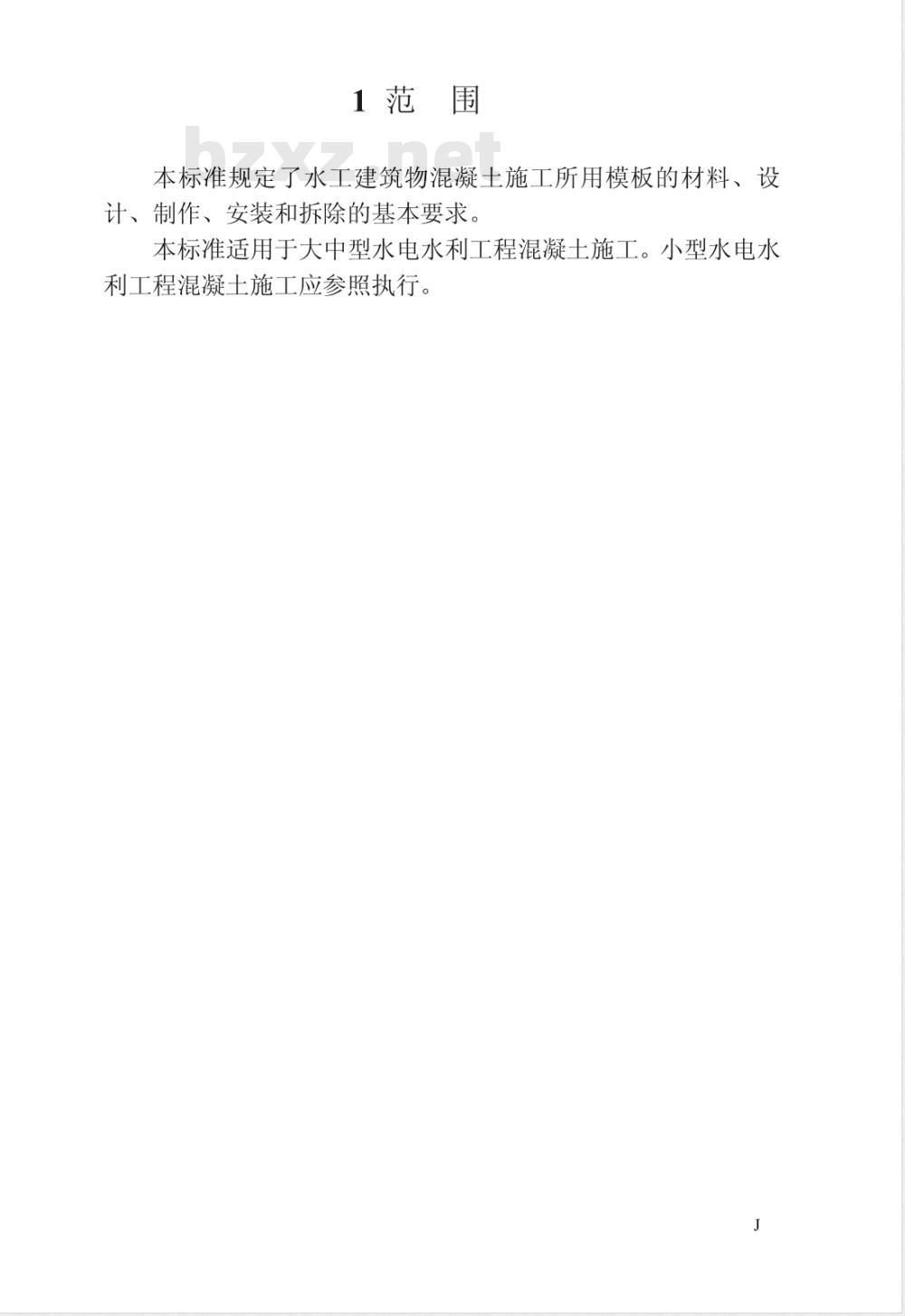

1范围
本标准规定了水工建筑物混凝土施工所用模板的材料、设计、制作、安装和拆除的基本要求本标准适用于大中型水电水利工程混凝土施工。小型水电水利工程混凝土施工应参照执行。2引用标准　
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T700一1988碳素结构钢
GB/T13123一1991竹编胶合板
GB50204-1992混凝土结构工程施工及验收规范GB5一1988木结构设计规范
GB9一1987建筑结构荷载规范
GB171988钢结构设计规范
GB18一1987冷弯薄壁型钢结构技术规范GB113一1987液压滑动模板施工技术规范GB214一1989组合钢模板技术规范JGJ20一1984大模板多层住宅结构设计与施工规程SL32一1992水工建筑物滑动模板施工技术规范SL49一1994混凝土面板堆石坝施工规范2
3.0.1模板formwork
3术语　
保证混凝土浇筑后达到规定的形状、尺寸和相互位置的结构物，一般包括由面板、围令（或肋）组成的单块模板及其支承结构和锚固件等。
3.0.2 水久性模板 permanent form在混凝土浇筑后不拆除的模板。3.0.3滑动模板slidingformwork在混凝土浇筑过程中沿混凝土表面滑动的模板。3.0.4移置模板shifted formwork当混凝土达到拆模强度后拆除，然后整体或承载骨架移动到下一个浇筑位置的模板，例如各种模板台车、滑框倒模、爬升（顶升）模板等。
3.0.5针梁needlebeam
隧洞全断面衬砌采用的一种模板台车的承重构件和导向装置，在模板台车内部与模板进行交替的相对运动，具有承受模板的重力、新浇筑混凝土的浮托力、重力和侧压力、拆模的反作用力等作用，并作移动模板的滑道。3.0.6滑框倒模 sshifted formwith sliding frame在混凝土浇筑过程中，模板的围令结构由提升系统带动沿着模板的背面滑动，模板不动，下层模板待混凝土达到充许拆模强度时拆除井倒至上层支立的模板。3.0.7爬升（顶升）模板climbins（Jacked）up form整体拆模后，靠爬升（顶升）装置整体上升至上一浇筑层位置的模板。
3.0.8装饰混凝土大。Fecorative concrete表面有美观要求的混凝土。
3.o.9装饰混凝上模板formofdecorativeconcrete用于浇筑装饰混凝土的模板。bZxz.net
3.0.10柔性模板pliableform
用柔性材料（例如带有防水纸里衬的钢丝网、加强防水型波形纸等）制作的模板。
3.0.11保温模板insulated form在模板上敷设保温材料、以便降低混凝土与外界环境热交换速率的模板。
4总则
4.0.1模板应符合下列规定：
1保证混凝土结构和构件各部分设计形状、尺寸和相互位置正确。
2具有足够的强度、刚度和稳定性，能可靠地承受本标准规定的各项施工荷载，并保证变形在充许范围内。3面板板面平整、光洁，拼缝密合、不漏浆。4安装和拆卸方便、安全，一般能够多次使用。尽量做到标准化、系列化。
4.0.2模板选用应与混凝土结构和构件的特征、施工条件和浇筑方法相适应。大面积的平面支模宜选用大模板；当浇筑层厚度不超过3m时，宜选用悬臂大模板。4.0.3组合钢模板、大模板、滑动模板等模板的设计、制作和施工应符合国家现行标准GB214、JGJ20、GB113和SL32的相应规定。4.0.4对模板采用的材料及制作、安装等工序均应进行质量检查。5
5材料
5.0.1模板的材料宜选用钢材、胶合板、塑料等，模板支架的材料宜选用钢材等，尽量少用木材。5.0.2模板材料的质量应符合现行的国家标准和行业标准的规定。1当采用钢材时，宜采用Q235钢材，其质量应符合GB／G00的有关规定。
2当采用木材时，应符合GB5中的承重结构选材标准：3当采用胶合板时，其质量应符合现行有效标准的有关规定。4当采用竹编胶合板时，其质量应符合GB／T13123的有关规定。
5.0.3木材种类可根据各地区实际情况选用，材质不宜低于三等材。腐朽、严重扭曲、有蚝孔等缺陷的木材，脆性木材和容易变形的木材，均不得使用口木材应提前备料，干燥后使用，含水率宜为18%～23%。水下施工用的木材，含水率直为23%，45%。5.0.4保温模板的保温材料应不影响混凝土外露表面的平整度。6
6设计
6.0.1模板设计方案必须满足建筑物的体型、构造及混凝土浇筑分层分块等要求。
6.0.2模板设计应提出对材料、制作、安装、使用及拆除工艺的具体要求。设计图纸应标明设计荷载和变形控制要求。模板设计应满足混凝土施工措施中确定的控制条件，如混凝土的浇筑顺序、浇筑速度、浇筑方式、施工荷载等。6.0.3钢模板的设计应符合GB17的规定，其截面塑性发展系数取1.0；其荷载设计值可乘以系数0.85予以折减。采用冷弯薄壁型钢应符合GBJ18的规定，其荷载设计值不应折减。木模板的设计应符合GBS的规定；当木材含水率小于25%时，其荷载设计值可乘以系数0.90予以折减。其他材料的模板的设计应符合有关的专门规定。6.0.4设计模板时，应考虑下列各项荷载：1 模板的自身重力；
2新浇筑的混凝土的重力：
3钢筋和预埋件的重力：
4施工人员和机具设备的重力
5振捣混凝士时产生的荷载；
6新浇筑的混凝土的侧压力；
7新浇筑的混凝土的浮托力；
8倾倒混凝土时产生的荷载；
9风荷载；
10除上列九项荷载以外的其他荷载。6.0.5计算模板的强度和刚度时，根据模板种类及施工具体情况，一般按表6.0.5的荷载组合（特殊荷载按可能发生的情况）进行计算。
