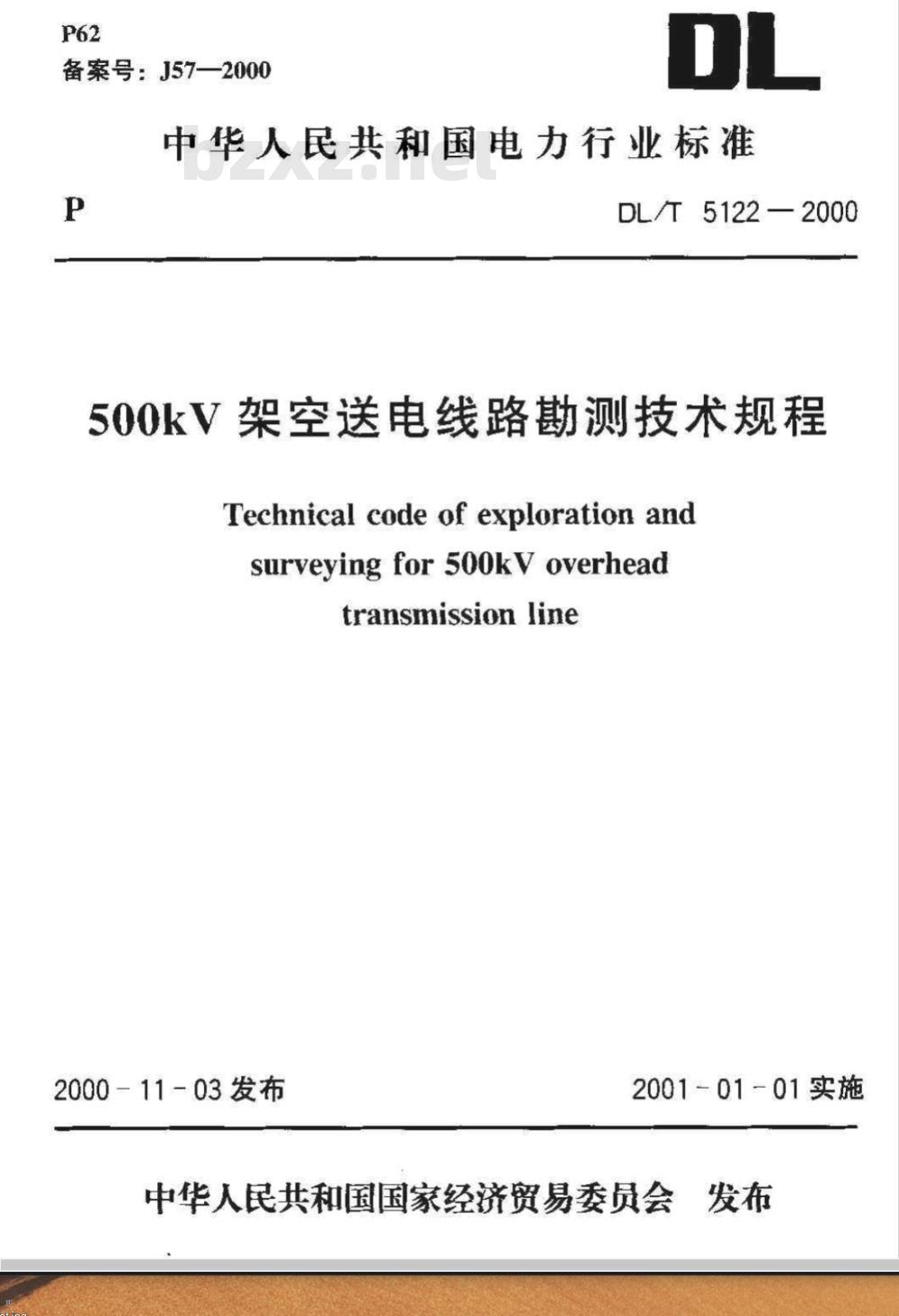

【电力行业标准(DL)】 500kV架空送电线路勘测技术规程

备案号：J57—2000
中华人民共和国电力行业标准
DL/T 5122— 2000
500kV架空送电线路勘测技术规程Technical code of exploration andsurveyingfor500kV overhead
transmissionline
2000-11-03发布
2001-01-01实施
中华人民共和国国家经济贸易委员会发布P

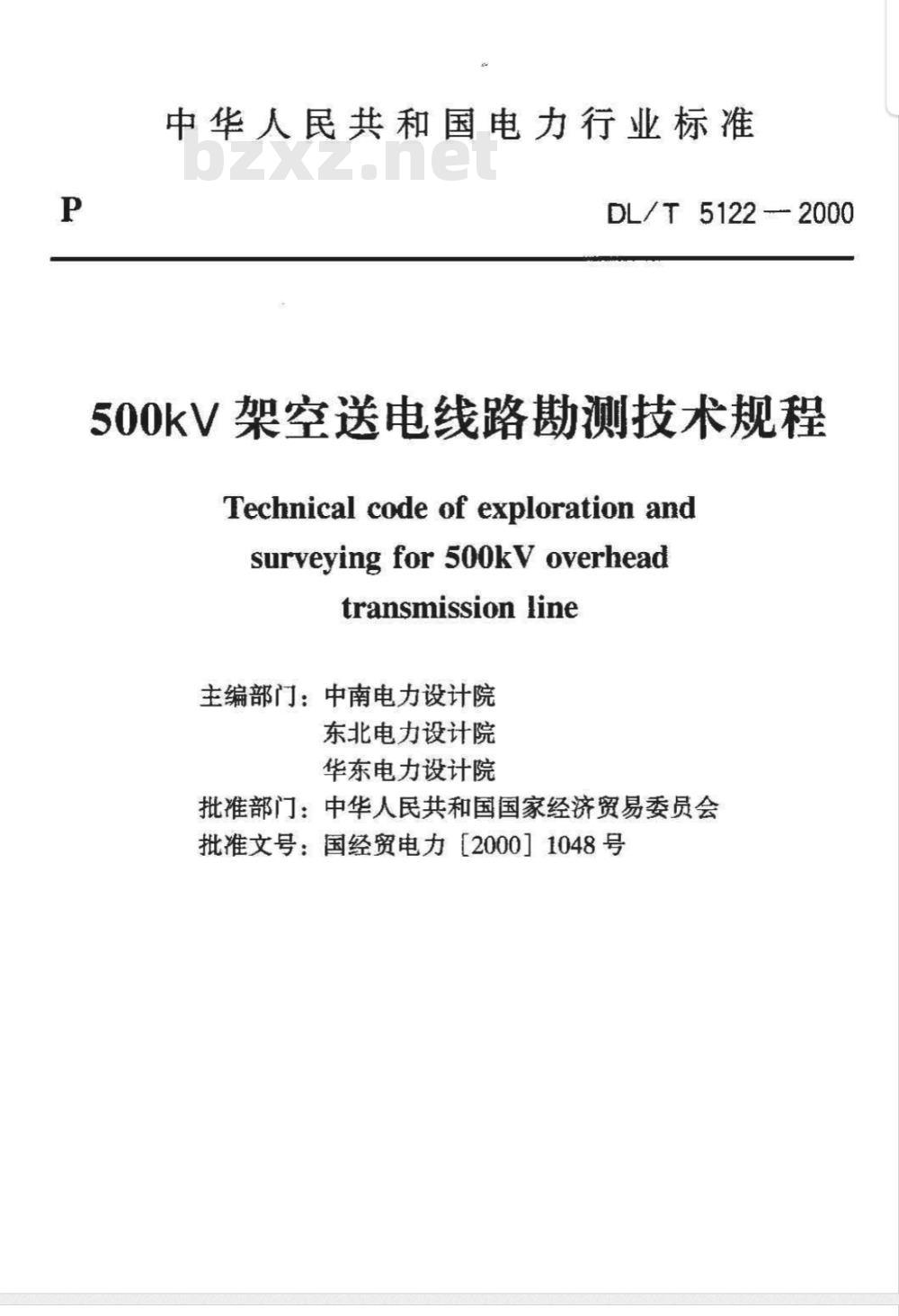

中华人民共和国电力行业标准
DL/T51222000
500kV架空送电线路勘测技术规程Technical codeof explorationandsurveyingfor5ookVoverhead
transmissionline
主编部门：中南电力设计院
东北电力设计院
华东电力设计院
批准部门：中华人民共和国国家经济贸易委员会批准文号：国经贸电力［2000】1048号DL/T 5122--2000

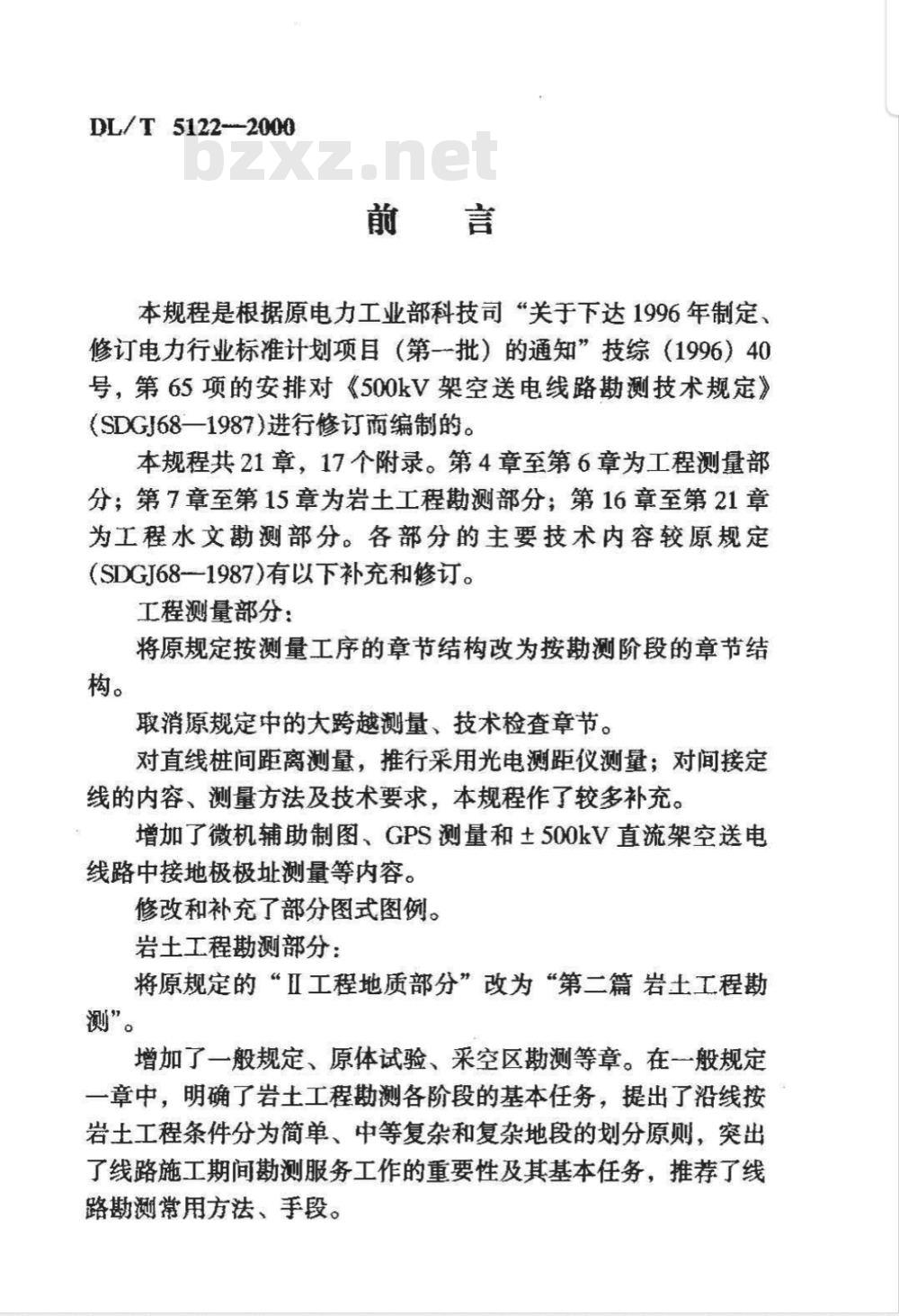

本规程是根据原电力工业部科技司“关于下达1996年制定、修订电力行业标准计划项目（第-批）的通知”技综（1996）40号，第65项的安排对《500kV架空送电线路勘测技术规定》SDGI68一1987进行修订南编制的。本规程共21章，17个附录。第4章至第6章为工程测量部分：第7章至第15章为岩土工程测部分：第16章至第21章为工程水文勘测部分。各部分的主要技术内容较原规定(SDGJ68-1987)有以下补充和修订。工程测量部分：
将原规定按测量工序的章节结构改为按勘测阶段的章节结构。
取滑原规定中的大跨越测量、技术检查章节。对直线桩间距离测量，推行采用光电测距仪测量：对间接定线的内容、测量方法及技术要求，本规程作了较多补充。增加了微机辅助制图，GPS测量和土S00kV直流架空送电线路中接地极极址测量等内容。修改和补充了部分图式图例。
岩土工程勘测部分：
将原规定的“Ⅱ工程地质部分”改为“第二篇岩土工程勘测”。
增加了一般规定、原体试验、采空区勘测等章。在一般规定一章中，明确了岩士工程勘测各阶段的基本任务，提出了沿线按岩土工程条件分为简单、中等复杂和复杂地段的划分原则，突出线路施工期间勘测服务工作的重要性及其基本任务，推荐了线路勘测常用方法、手段。

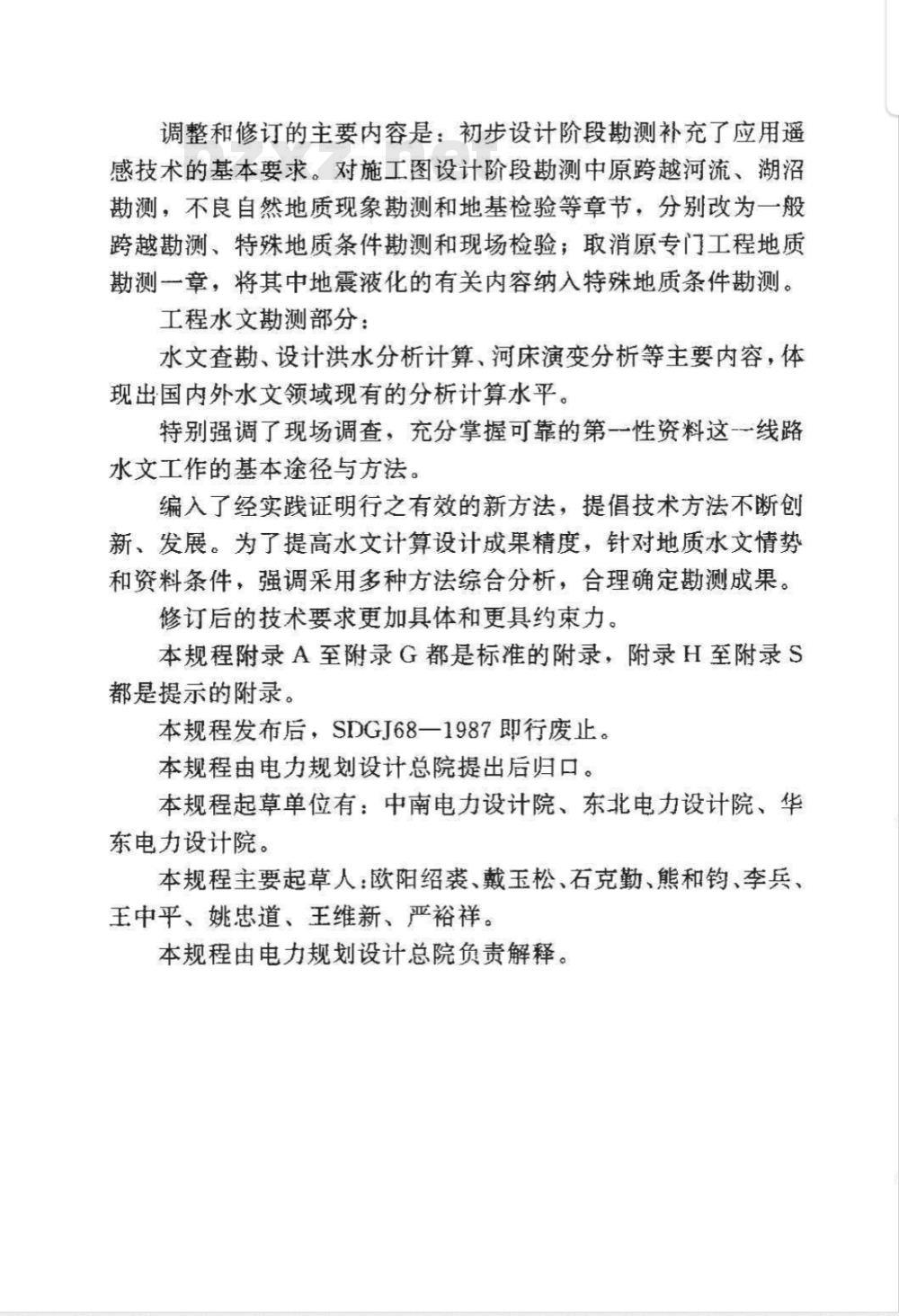

调整和修订的主要内容是：初步设计阶段勘测补充了应用遥感技术的基本要求。对施工图设计阶段勘测中原跨越河流，湖沼勘测，不良自然地质现象勘测和地基检验等章节，分别改为一般跨越勘测、特殊地质条件勘测和现场检验；取消原专门工程地质勘测一章，将其中地震液化的有关内容纳入特殊地质条件勘测。工程水文勘测部分
水文查勘、设计洪水分析计算、河床演变分析等主要内容，体现出国内外水文领域现有的分析计算水平。特别强调了现场调查，充分掌握可靠的第一性资料这一一线路水文工作的基本途径与方法。
编入了经实践证明行之有效的新方法，提倡技术方法不断创新、发展。为了提高水文计算设计成果精度，针对地质水文情势和资料条件，强调采用多种方法综合分析，合理确定勘测成果。修订后的技术要求更加具体和更具约束力。本规程附录A至附录G都是标准的附录，附录H至附录S都是提示的附录。
本规程发布后，SDGJ68一1987即行废止。本规程由电力规划设计总院提出后归口。本规程起草单位有：中南电力设计院、东北电力设计院、华东电力设计院。
本规程要起草人欧阳绍袭、戴玉松、石克勤、熊和钧、李兵、王中平、姚忠道、王维新、严裕祥。本规程由电力规划设计总院负责解释。DL/T 5122—2000

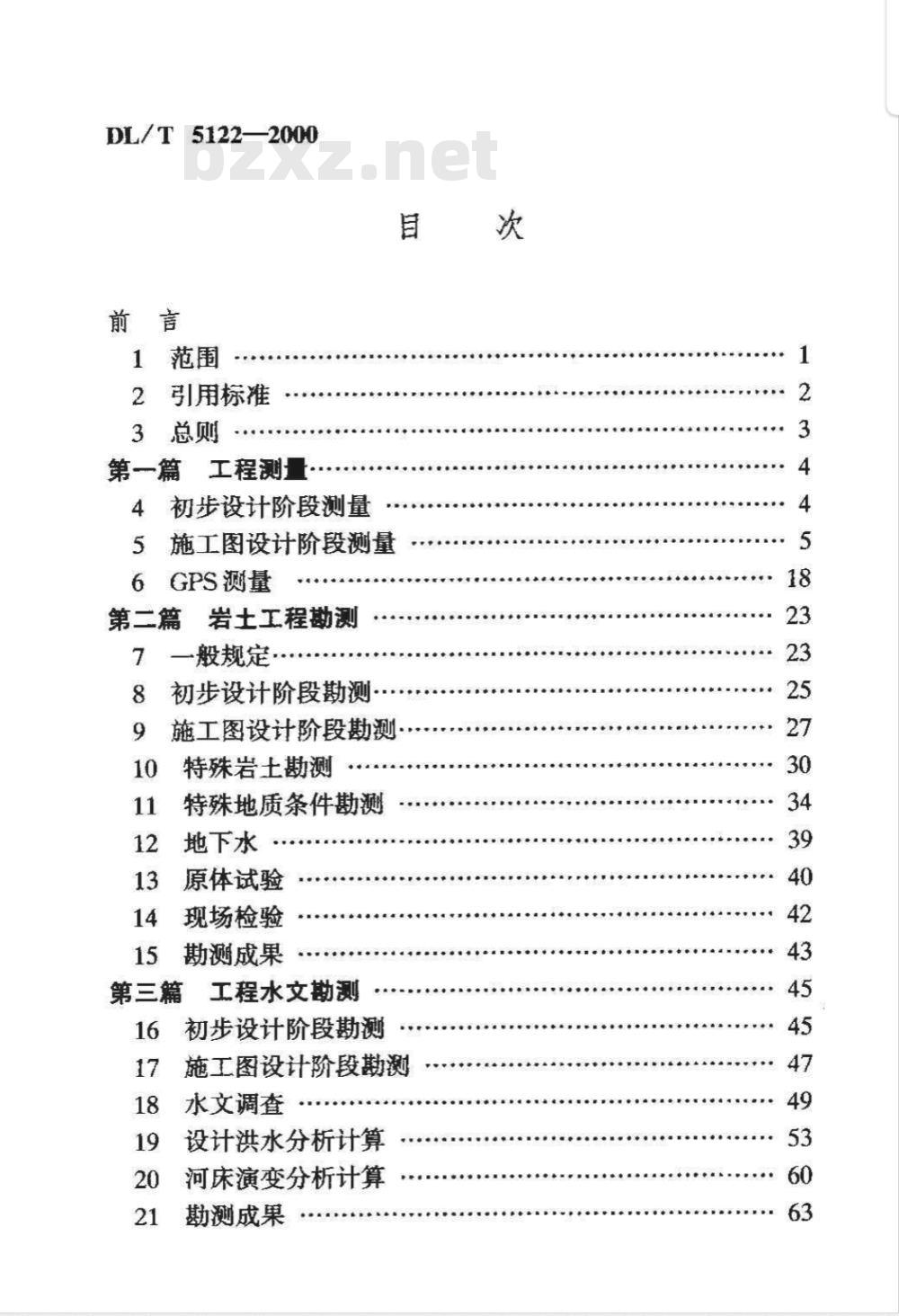

1范围
2引用标准
3总则
第一篇工程测
4初步设计阶段测量
5施工图设计阶段测量
GPS测量
第二篇
岩土工程勘测
一般规定
初步设计阶段勘测
施工图设计阶段勘测
特殊岩土勘测
特殊地质条件勘测
地下水
原体试验
现场检验
勘测成果
第三篇
工程水文勘测
初步设计阶段勘测
施工图设计阶段勘测
水文调查
设计洪水分析计算
河床演变分析计算
勘测成果
附录A（标准的附录）
附录B（标准的附录）
附录C（标准的附录）
附录D（标准的附录）
附录E（标准的附录）
附录F（标准的附录）
附录G（标准的附录）
附录H（提示的附录)
附录J(提示的附录）
附录K（提示的附录)
附录L(提示的附录)
附录M（提示的附录）
附录N（提示的附录）
附录P（提示的附录）
附录Q（提示的附录）
附录R（提示的附录）
附录S（提示的附录）
条文说明
岩土分类
边坡容许坡度值
水文野外调查记录表
洪水痕迹可靠程度评定标准
高压和超高压输配电设施的
等级和防洪标准
天然河流设计最高通航水位
的洪水重现期
本规程用词说明
拥挤地段平面图样图
通信线路危险影响相对位置
样图（见书末插页）
测量标桩规格
变电所进出线平面图图式
送电线路平断面图样图
（见书末插页）
平面图、-断面图符号表
塔基断面图样图
测量技术报告参考提纲
一般粘性土和砂土的抗剪强
度指标
常用杆塔基础勘测要点
1范围
本规程规定了500kV架空送电线路（以下简称500kV线路）勘测的基本技术要求，适用于新建、改建交流和直流土S00kV线路工程测量、岩土工程勘测和工程水文勘测。对330kV架空送电线路勘测可参照执行。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5791—19931:50001:10000地形图图式GB50021—1994岩土工程勘察规范GB 50026-1993
GB50260--1996
GBJ 7—1989
GBJ 11—1989
GBJ25—1990
工程测量规范
电力设施抗震设计规范
建筑地基基础设计规范
建筑抗震设计规范
湿陷性黄土地区建筑规范
GBJ 112—1987
GBJ 123-1988
DL/5024-—1993
膨胀土地区建筑技术规范
土工试验方法标准
火力发电厂地基处理技术规定（试行）DL/T 5026--1993
DL/T 5074—1997
DL/T 5084--1998
电力工程计算机辅助设计技术规定火力发电厂岩土工程勘测技术规程电力工程水文技术规程
DL/T5092—1999（110～500)kV架空送电线路设计技术规程DL/T5093一1999火力发电厂岩土工程勘测资料整编技术规定CH2001一1992全球定位系统（GPS）测量规范JGJ1)94-1994建筑桩基技术规范JTJ2)213—1987
港口工程技术规范一海港水文
SL44一1993水利水电工程设计洪水计算规范1）“JGJ”是建筑工业行业标准工程建设标准的旧代号，现已改为JG”。2）“JTJ是交通行业标准中建设标准的旧代号，现已改为“JT\。2
3总则
3.0.1为使500kV线路勘测统一技术标准，做到技术先进、经、济合理、确保工程质量、提高投资效益、保证线路的安全和正常运行，特制定本规程。
3.0.2500kV线路勘测应分阶段进行。勘测阶段的划分应与设计阶段相适应，可划分为初步设计阶段勘测和施工图设计阶段勘测。对自然条件特别复杂的线路，根据设计要求，可在初勘进行之前，针对所需研究的问题，配合设计做适当工作。3.0.3500kV线路勘测应慎重，积极地推广应用航空摄影、遥感技术、地理信息资源等新技术，并充分应用计算机辅助设计系统。bzxz.net
3.0.4500kV线路勘测除应遵守本规程外，尚应符合国家及行业现行有关技术标准的规定。
第一篇工程测量
4初步设计阶段测量
4.1室内选择路径方案
4.1.1配合设计人员搜集沿线1:50000或1：10000地形图。当有航摄像片可利用时，宜结合航摄像片选择路径。航摄像片的比例尺，平地、丘陵地区应大于1：30000，山区或高山区应大于1：40000。4.1.2应了解设计人员室内已选定路径方案的起迄点，邻近路径的城镇、拥挤地段及重要交叉跨越。4.1.3搜集有关的平面与高程控制资料。4.2现场选择路径方案
4.2.1现场选择路径时，应配合设计人员进行沿线踏勘。对影响路径方案的规划区、协议区、拥挤地段、大档距、重要交叉跨越及地形、地质、水文、气象条件复杂的地段应重点踏勘，必要时应用仪器落实路径。对一、二级通信线，应实测交叉角，并注明通向及两侧杆号。拥挤地段平面图样图见附录H。
4.2.2当发现对路径有影响的地物（房屋、道路、工矿区、军事设施等），地貌与图面不符时，应进行调绘、修改和补测。4.2.3配合设计人员搜集或测绘变电所、发电厂进出线平面图。比例尺可为1:500～1：2000。
当勘测任务书要求提供平面和高程成果时，应进行联测。4.2.4当线路对两侧平行接近的通信线构成危险影响，且设计人员又难以正确判断相对位置时，应配合设计人员进行调绘或施测，并绘出相应图件，图中应注明通信线的等级、杆型、材质、绝缘子数量和通向。比例尺可采用1：10000或1：50000。通信线路危险影响相对位置图样图见附录。4
5施工图设计阶段测量
5.1选线测量
5.1.1应配合设计人员根据批准的初步设计路径方案，应用仪器实地选定路径转角位置，并宜测定转角值。5.1.2当线路通过协议区时，应按协议要求用仪器选定路径或进行坐标放样。
5.1.3当线路跨越一、二级通信线及地下通信电缆且交叉角小于或接近限值时，应用仪器测定路径，并施测其交叉角。5.2定线测量
5.2.1直接定线可采用距离分中法或角度分中法。距离分中法的前视点位应取经纬仪正倒镜不同位置的中点。角度分中法的前视点位，应取经纬仪正倒镜两水平角的平分点。当采用电子经纬仪不能倒镜时，应逆时针加测水平角半测回。直接定线后，应检测水平角半测回，并作记录，其角值允许偏差范围土1。
5.2.2直线桩（Z）、转角桩（J）应分别按顺序编号，严禁重号。固定标的理设，可根据工程具体情况确定。标桩规格可参照附录K。
5.2.3直接定线可采用逐站观测或跳站观测。当采用跳站观测时，其最远点与测站间距离，平地不宜大于800m，山区不宜大于1200ml。所加直线桩桩间距离，宜均匀，且不宜过短。5.2.4直线桩应埋设在便于桩间距离测量、高差测量、平断面测量、交叉跨越测量及检查测量和能长期保存处。桩间距离，平丘地区不宜大于400m，山区可根据地形条件适当放长。5.2.5直接定线测量精度应符合表5.2.5规定。5.2.6定线时照准的前、后视目标必须立直，宜瞄准目标的下5
