【国家标准(GB)】 色漆和清漆 不含金属颜料的色漆 漆膜20°、60°和85°镜面光泽的测定

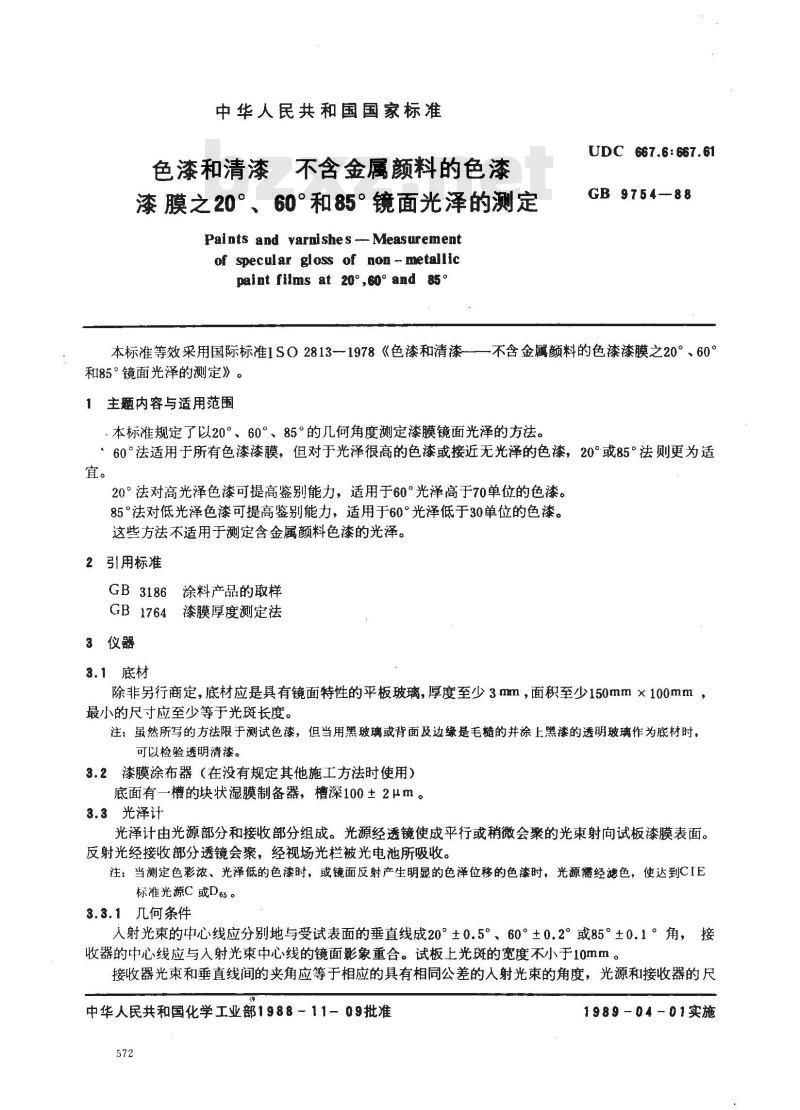

中华人民共和国国家标准
色漆和清漆
不含金属颜料的色漆
漆膜之20°、60°和85°镜面光泽的测定Paints and yarnishes --- Measurementof specular gloss of non -- metallicpaint films at 20°,60° and 85°UDC 667.6: 667.61
GB 9754-88
本标准等效采用国际标准1SO2813-—1978《色漆和清漆不含金属颜料的色漆漆膜之20°、60°和85镜面光泽的测定》。
1主题内容与适用范围
本标准规定了以20°、60°、85°的几何角度测定漆膜镜面光泽的方法。60°法适用于所有色漆漆膜，但对于光泽很高的色漆或接近无光泽的色漆，20°或85°法则更为适宜。
20°法对高光泽色漆可提高鉴别能力，适用于60°光泽高于70单位的色漆。85°法对低光泽色漆可提高鉴别能力，适用于60°光泽低于30单位的色漆。这些方法不适用于测定含金属颜料色漆的光泽。2引用标准
GB3186涂料产品的取样
GB1764漆膜厚度测定法
3仪器
3.1底材
除非另行商定，底材应是具有镜面特性的平板玻璃，厚度至少3mm，面积至少150mm×100mm最小的尺寸应至少等于光斑长度。注：虽然所写的方法限于测试色漆，但当用黑玻璃或背面及边缘是毛糙的并涂上黑漆的透明玻璃作为底材时，可以检验透明清漆。
3.2漆膜涂布器（在没有规定其他施工方法时使用）底面有一槽的块状湿膜制备器，槽深100±2μm。3.3光泽计
光泽计由光源部分和接收部分组成。光源经透镜使成平行或稍微会聚的光束射向试板漆膜表面。反射光经接收部分透镜会聚，经视场光栏被光电池所吸收。注：当测定色彩浓、光泽低的色漆时，或镜面反射产生明显的色泽位移的色漆时，光源需经滤色，使达到CIE标准光源C或D65。
3.3.1几何条件
人射光束的中心线应分别地与受试表面的垂直线成20°±0.5°、60°±0.2°或85°±0.1°角，接收器的中心线应与人射光束中心线的镜面影象重合。试板上光斑的宽度不小于10mm。接收器光束和垂直线间的夹角应等于相应的具有相同公差的人射光束的角度，光源和接收器的尺中华人民共和国化学工业部1988－11－09批准572
1989-04-01实施
GB 9754—88
寸和公差如表1、2和3。接收器视场光栏的大小应根据接收器透镜计算。尺寸简图见图1、2和3。选择公差是为了使光源和接收器孔径方面的误差，在100光泽单位刻度上的任何-一点不会产生大于1光泽单位的读数误差。

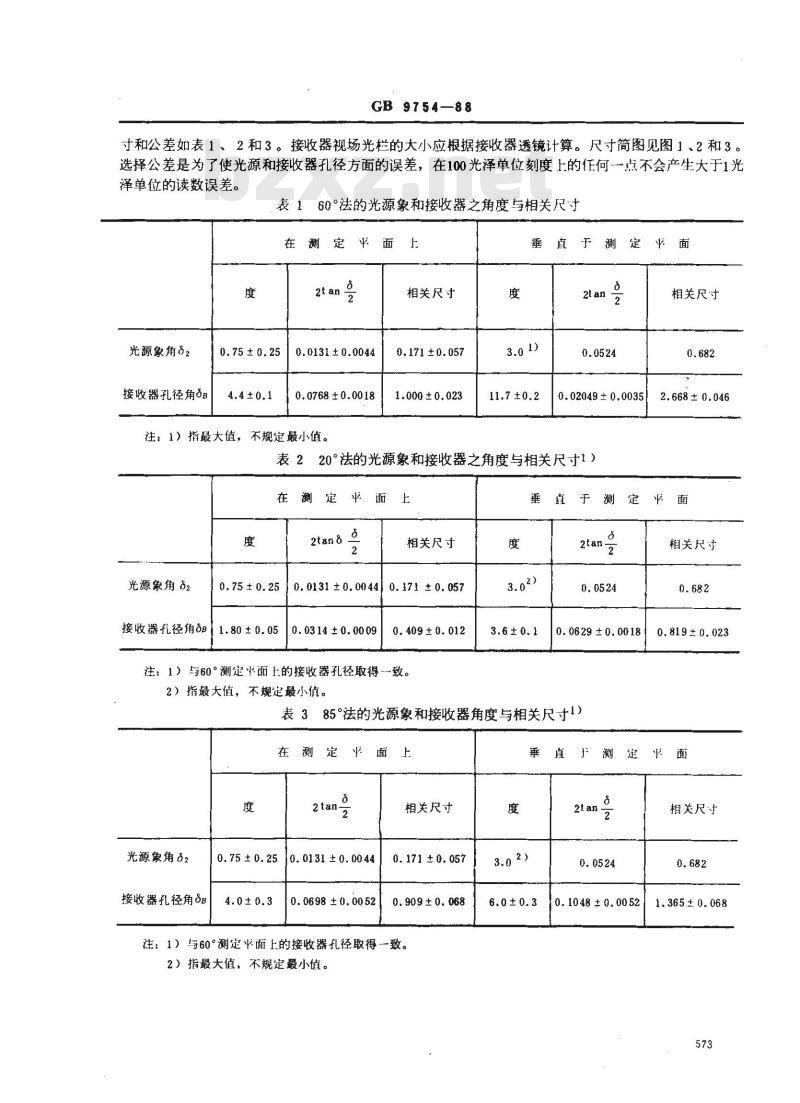

表160°法的光源象和接收器之角度与相关尺寸在测定半面上
光源象角2
接收器孔径角B
0.75±0.25
2t an
0.0131 ±0.0044
0.0768 ± 0.0018
注：1）指最大值，不规定最小值。相关尺寸
0.171 ±0.057
1.000±0.023
垂真于测定平面
11.7±0.2
0.02049±0.0035
表220°法的光源象和接收器之角度与相关尺寸1）在
光源象角82
0.75±0.25
接收器径角08|1.80±0.05
2tan8
相关尺寸
0.0131±0.00440.171±0.057
0. 0314±0. 0009
0. 409 ±0. 012
注：1）与60°测定平面上的接收器孔径取得-致。2）指最大值，不规定最小值。
直于测定
2tan d
0.0629 ±0.0018
表385°法的光源象和接收器角度与相关尺寸1）在测定平
光源象角32
接收器孔径角88
2 tang
0.75±0.25
0.0131±0.0044
0.0698 ± 0.0052
相关尺寸Www.bzxZ.net
0. 171 ± 0. 057
0. 909 ± 0. 068
注：1）与60°测定平面上的接收器孔径取得一致。2）指最大值，不规定最小值。
相关尺寸
2.668 ± 0.046
相关尺寸
0.819±0.023
垂直子，
测定平面
10.1048 ±0. 0052
相关尺寸
1.365± 0.068
GB9754-88

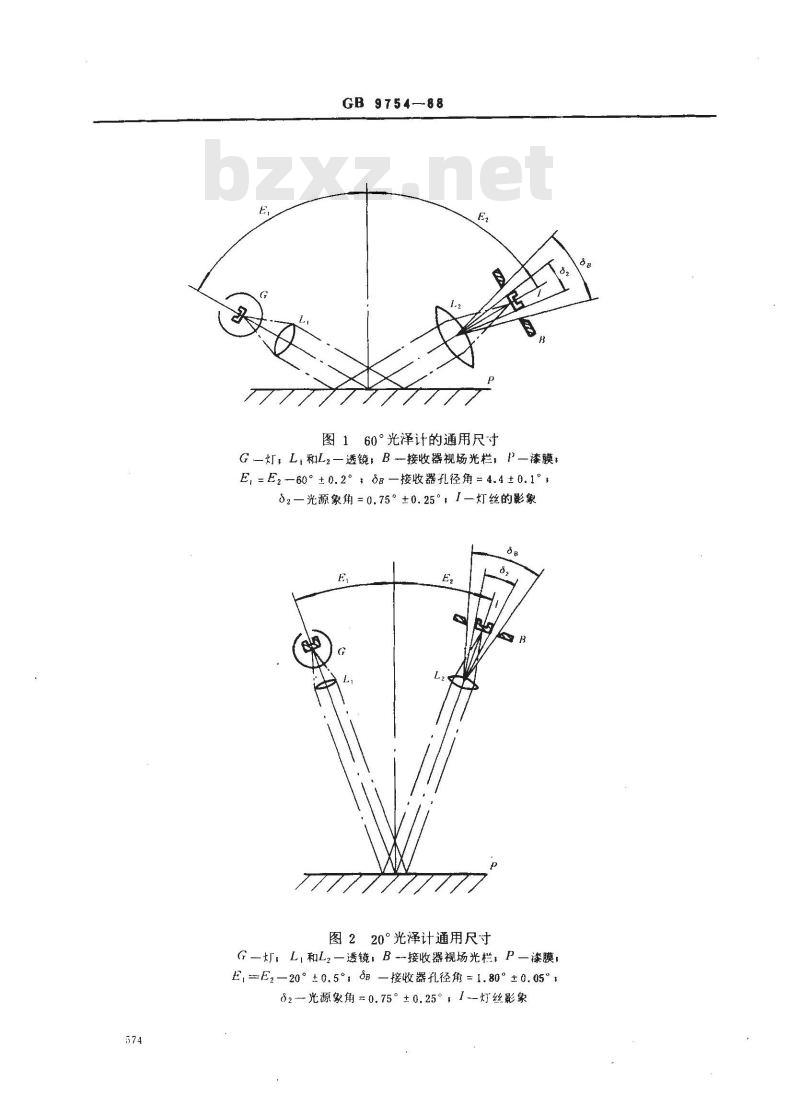

图160°光泽计的通用尺寸
G一灯，L，和L2一透镜，B接收器视场光栏，P-漆膜；E,=E2—60°±0.2°±0g—接收器孔径角=4.4±0.1°，02—光源象角=0.75°±0.25°，1—灯丝的影象图220°光泽计通用尺寸
G-灯，LI和L2—透镜，B-接收器视场光栏，P—漆膜，E,=E2—20°±0.5°，B—接收器孔径角=1.80°±0.05°，02—光源象角=0.75°±0.25°，1灯丝影象3.3.2晕映影象
GB 9754-88

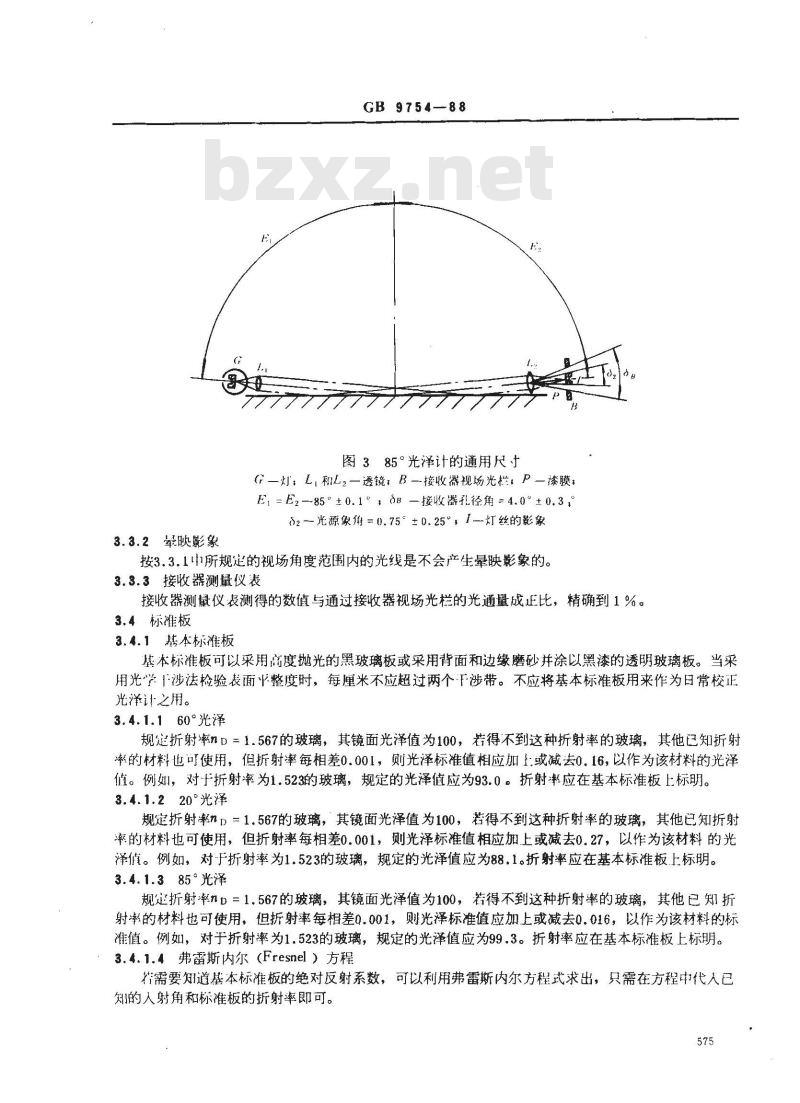

图385°光泽计的通用尺寸
G一灯：L,和L2一透镜：B一接收器视场光栏：P一漆膜：E，=E2—85°±0.1°，0B—接收器孔径角=4.0°±0.3，02-光源象角=0.75°±0.25°，1—灯丝的影象按3.3.1中所规定的视场角度范围内的光线是不会产生晕映影象的。3.3.3接收器测量仪表
接收器测量仪表测得的数值与通过接收器视场光栏的光通量成正比，精确到1%。3.4标准板
3.4.1基本标准板
基本标准板可以采用高度抛光的黑玻璃板或采用背面和边缘磨砂并涂以黑漆的透明玻璃板。当采用光学1涉法检验表面整度时，每厘米不应超过两个干涉带。不应将基本标准板用来作为日常校正光泽让之用。
3.4.1.160°光泽
规定折射率nD=1.567的玻璃，其镜面光泽值为100，若得不到这种折射率的玻璃，其他已知折射率的材料也可使用，但折射率每相差0.001，则光泽标准值相应加士或减去0.16，以作为该材料的光泽值。例如，对于折射率为1.523的玻璃，规定的光泽值应为93.0。折射率应在基本标准板上标明。3.4.1.220°光泽
规定折射率nr）=1.567的玻璃，其镜面光泽值为100，若得不到这种折射率的玻璃，其他已知折射率的材料也可使用，但折射率每相差0.001，则光泽标准值相应加上或减去0.27，以作为该材料的光泽值。例如，对于折射率为1.523的玻璃，规定的光泽值应为88.1。折射率应在基本标准板上标明。3.4.1.385°光泽
规定折射率nD=1.567的玻璃，其镜面光泽值为100，若得不到这种折射率的玻璃，其他已知折射率的材料也可使用，但折射率每相差0.001，则光泽标准值应加上或减去0.016，以作为该材料的标准值。例如，对于折射率为1.523的玻璃，规定的光泽值应为99.3。折射率应在基本标准板上标明。3.4.1.4弗雷斯内尔（Fresnel）方程着需要贫道基本标准板的绝对反射系数，可以利用弗雷斯内尔方程式求出，只需在方程中代人已知的人射角和标准板的折射率即可。575

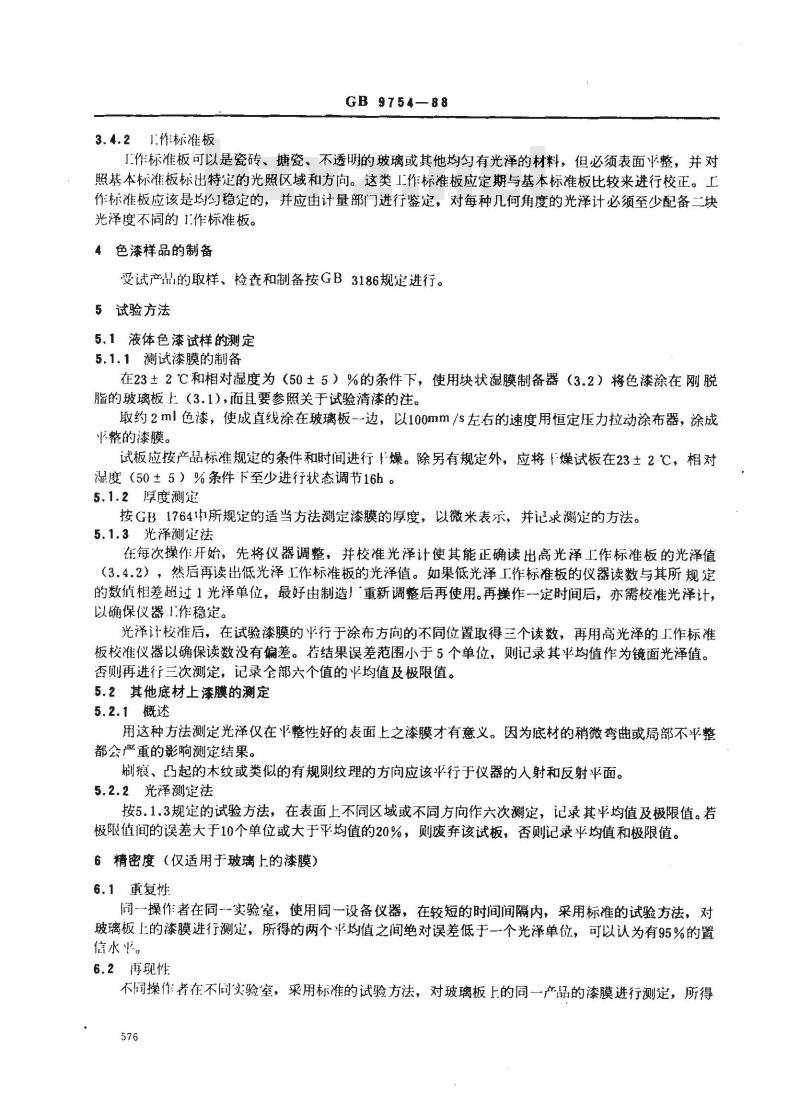

3.4.21.作标准板
GB9754—88
厂作标准板可以是瓷砖、塘瓷、不透明的玻璃或其他均匀有光泽的材料，但必须表面平整，并对照基本标准板标出特定的光照区域和方向。这类工作标准板应定期与基本标准板比较来进行校正。工作标准板应该是均匀稳定的，并应由计量部门进行鉴定，对每种几何角度的光泽计必须至少配备二块光泽度不同的1.作标准板。
4色漆样品的制备
受试产鼎的取样、检查和制备按GB3186规定进行。5试验方法
5.1液体色漆试样的测定
5.1.1测试漆膜的制备
在23±2℃和相对湿度为（50±5）%的条件下，使用块状湿膜制备器（3.2）将色漆涂在刚脱脂的玻璃板上（3.1），而且要参照关于试验清漆的注。取约2ml色漆，使成直线涂在玻璃板-边，以100mm/s左右的速度用恒定压力拉动涂布器，涂成平整的漆膜。
试板应按产品标准规定的条件和时间进行1燥。除另有规定外，应将F燥试板在23土2℃C，相对湿度（50±5）%条件下至少进行状态调节16h。5.1.2厚度测定
按GB1764中所规定的适当方祛测定漆膜的厚度，以微米表示，并记录测定的方法。5.1.3光泽测定法
在每次操作开始，先将仪器调整，并校准光泽计使其能正确读出高光泽工作标准板的光泽值（3.4.2），然后再读出低光泽工作标准板的光泽值。如果低光泽工作标准板的仪器读数与其所规定的数值相差超过1光泽单位，最好由制造！重新调整后再使用。再操作-一定时间后，亦需校准光泽计，以确保仪器1作稳定。
光泽计校准后，在试验漆膜的平乎行于涂布方向的不同位置取得三个读数，再用高光泽的工作标准板校准仪器以确保读数没有偏差。若结果误差范围小于5个单位，则记录其平均值作为镜面光泽值。否则再进行三次测定，记录全部六个值的平均值及极限值。5.2其他底材上漆膜的测定
5.2.1概述
用这种方法测定光泽仅在整性好的表面上之漆膜才有意义。因为底材的稍微弯曲或局部不平整都会严重的影响测定结果。
刷痕、凸起的木纹或类似的有规则纹理的方向应该平行于仪器的入射和反射平面。5.2.2光泽测定法
按5.1.3规定的试验方法，在表面上不同区域或不同方向作六次测定，记录其平均值及极限值。若极限值间的误差大于10个单位或大于平均值的20%，则废弃该试板，否则记录平均值和极限值。6精密度（仅适用于玻璃上的漆膜）6.1重复性
同一操作者在同-实验室，使用同一设备仪器，在较短的时间间隔内，采用标准的试验方法，对玻璃板上的漆膜进行测定，所得的两个平均值之间绝对误差低于一个光泽单位，可以认为有95%的置信水平。
6.2再现性
不同操作者在不同实验室，采用标准的试验方法，对玻璃板上的同一产品的漆膜进行测定，所得576
GB 9754—88
到的两个平均值之间的绝对误差低于平均值的5%或一个光泽单位，可认为有95%的置信水平。某些类型的色漆，特别是半光色漆，对条件的变化及漆膜制备方法的变更是敏感的，所以由这些液体色漆产生的试验再现性比上面规定的要差些。当光泽大小的差异大于10%时，漆膜制备应在不同实验室中互换进行。
7试验报告
试验报告应至少包括下面的内容：受试产品的型号和名称，
所参照的本国家标准以及所用的人射角度，试验结果，表示为平均镜面光泽值或表示为重复结果的平均值和极限值，经商定或其他原因造成的与本试验规定操作步骤的任何不同之处，d.
试验日期。
附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由上海市涂料研究所负责起草。本标准主要起草人李成章。
