【国家标准(GB)】 乳胶漆用乳液最低成膜温度测定法

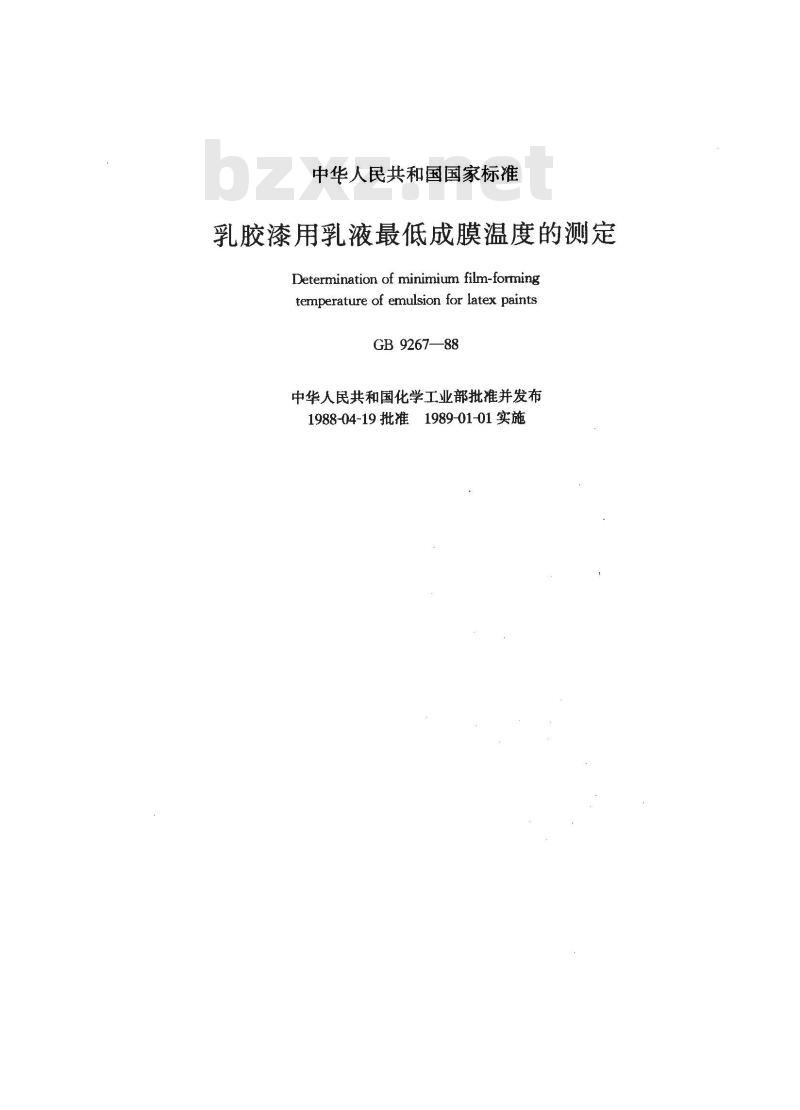

中华人民共和国国家标准
乳胶漆用乳液最低成膜温度的测定Determination of minimium film-formingtemperature of emulsion for latex paintsGB 9267—88

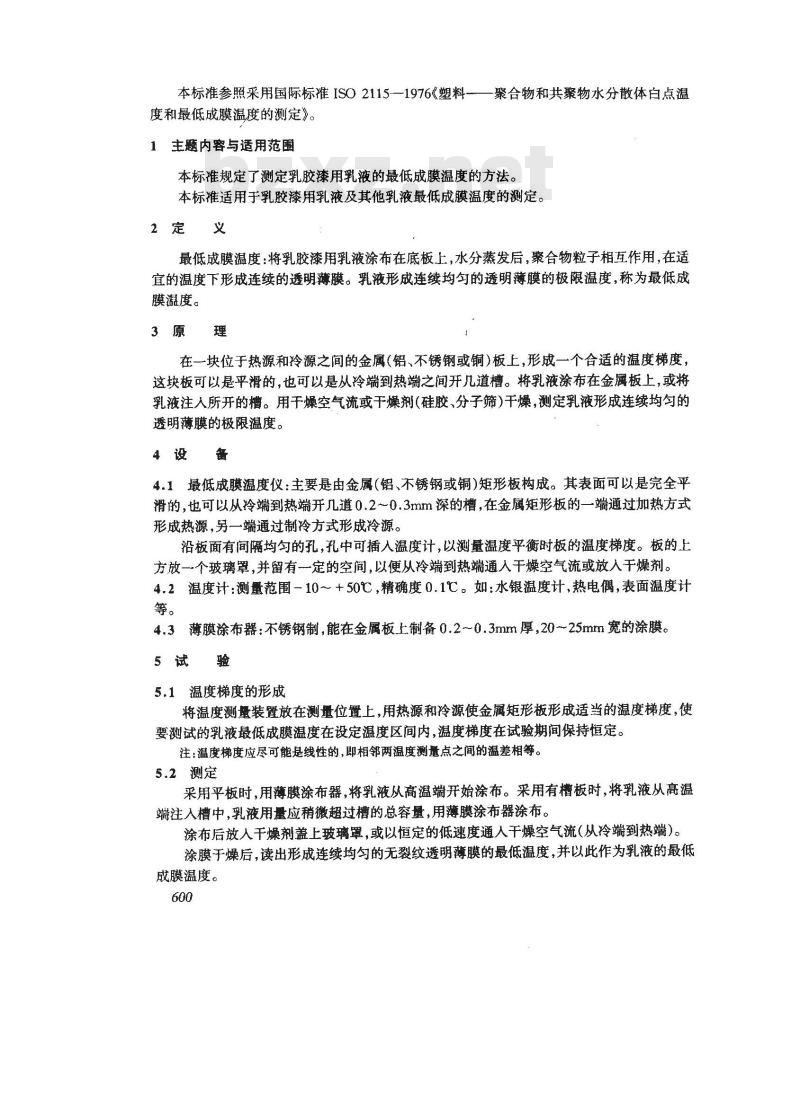

中华人民共和国化学工业部批准并发布1988-04-19 批准1989-01-01实施本标准参照采用国际标准ISO2115-—1976《塑料——聚合物和共聚物水分散体白点温度和最低成膜温度的测定》。
1主题内容与适用范围
本标准规定了测定乳胶漆用乳液的最低成膜温度的方法。本标准适用于乳胶漆用乳液及其他乳液最低成膜温度的测定。2定义
最低成膜温度：将乳胶漆用乳液涂布在底板上，水分蒸发后，聚合物粒子相互作用，在适宜的温度下形成连续的透明薄膜。乳液形成连续均勾的透明薄膜的极限温度，称为最低成膜度。
3原理
在一块位于热源和冷源之间的金属（铝、不锈钢或铜）板上，形成一个合适的温度梯度，这块板可以是平滑的，也可以是从冷端到热端之间开几道槽。将乳液涂布在金属板上，或将乳液注入所开的槽。用干燥空气流或干燥剂（硅胶、分子筛)干燥，测定乳液形成连续均勾的透明薄膜的极限温度。
4设备
4.1最低成膜温度仪：主要是由金属（铝、不锈钢或铜)矩形板构成。其表面可以是完全平滑的，也可以从冷端到热端开几道0.2～0.3mm深的槽，在金属矩形板的一端通过加热方式形成热源，另一端通过制冷方式形成冷源。沿板面有间隔均勾的孔，孔中可插入温度计，以测量温度平衡时板的温度梯度。板的上方放一个玻璃罩，并留有一定的空间，以便从冷端到热端通入干燥空气流或放入于燥剂。4.2温度计：测量范围-10～+50℃，精确度0.1℃。如：水银温度计，热电偶，表面温度计等。
4.3薄膜涂布器：不锈钢制，能在金属板上制备0.2~0.3mm厚，20~25mm宽的涂膜。5试验
5.1温度梯度的形成
将温度测量装置放在测量位置上，用热源和冷源使金属矩形板形成适当的温度梯度，使要测试的乳液最低成膜温度在设定温度区间内，温度梯度在试验期间保持恒定。注：温度梯度应尽可能是线性的，即相邻两温度测量点之间的温差相等。5.2测定
采用平板时，用薄膜涂布器，将乳液从高温端开始涂布。采用有槽板时，将乳液从高温端注人槽中，乳液用量应稍微超过槽的总容量，用薄膜涂布器涂布。涂布后放人干燥剂盖上玻璃罩，或以恒定的低速度通人干燥空气流（从冷端到热端）。涂膜干燥后，读出形成连续均匀的无裂纹透明薄膜的最低温度，并以此作为乳液的最低成膜温度。

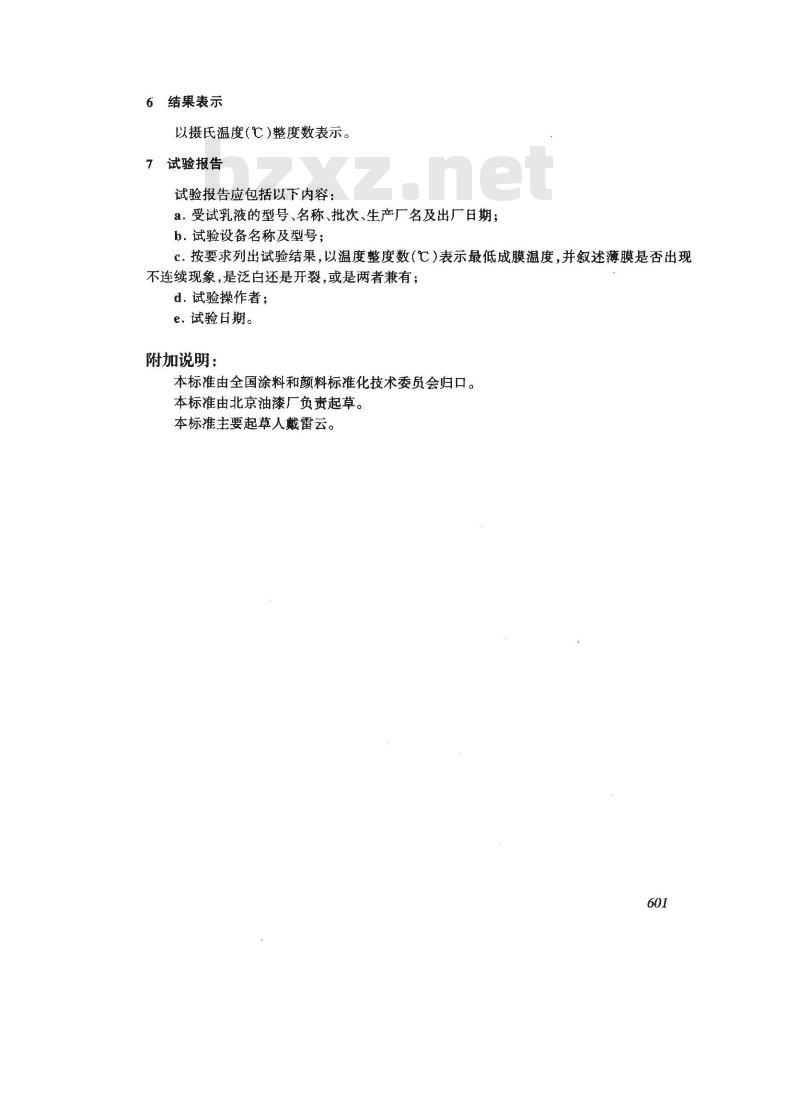

结果表示
以摄氏温度(℃)整度数表示。
7试验报告
试验报告应包括以下内容：bzxz.net
a．受试乳液的型号、名称、批次、生产厂名及出厂日期；b.试验设备名称及型号；
c.按要求列出试验结果，以温度整度数（C）表示最低成膜温度，并叙述薄膜是否出现不连续现象，是泛白还是开裂，或是两者兼有；d.试验操作者；
e.试验日期。
附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由北京油漆厂负责起草。本标准主要起草人戴雷云。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
