【国家标准(GB)】 建筑涂料涂层耐碱性的测定法

EDC667.634:667.613.5:598.12

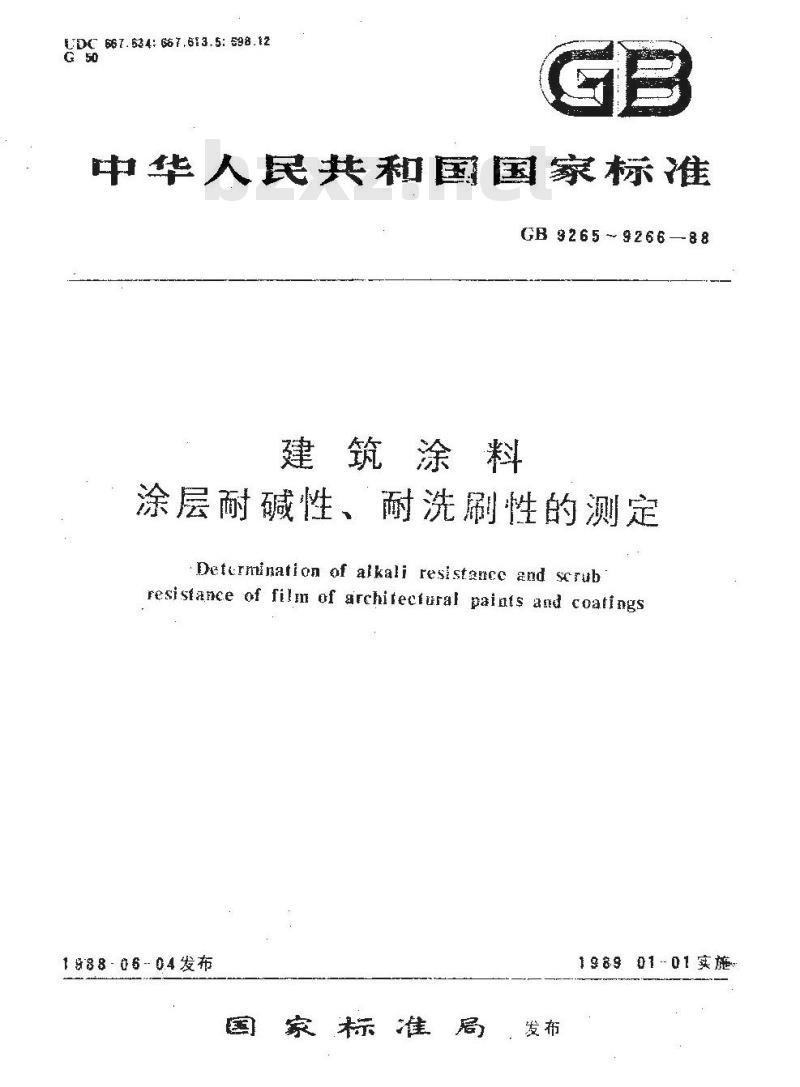

中华人民共和国国家标准
GB9265~9266—88
建筑涂料
涂层耐碱性、耐洗刷性的测定
Detcrmination of alkali resistanec and scrubresisfance of film of architectural paints and coatings1988-06-04发布
國家标准局发布
1989 01-01实施
1主题内容
中华人民共和国国家标准
涂层耐碱性的测定
建筑涂料
Determinatian for alkali resistance offim of architectural paintsand coatings本标准规定了建筑涂料涂耐碱（饱和氢氧化钙溶液）性的测定法。2
引用标准
GB9271色漆利清漆标准试板
G1391号2建筑涂料涂层试板的制备3材料与仪器
右棉水泥板：应符合GB9271第5章的规定：蒸鲨水或六子水；
氢氧化钙（化学纯）；
站、松季（工战）；
软无周：宽度为25~50mm；
pH广泛试纸：1 ～14:
0号砂布；
四倍放大镜；
有盖水樽；
法射针筒：2㎡L、5 mL
天平，感量为0.001k。
碱溶液（饱和氢氧化钙）的配制LDC
667.634: 667
613.5: 698.12
GB 9265-88
于23+2条件下，以100mL蒸水户加入0.12g氧氧化钙的比例配制碱溶液并进行范分捞拌，孩溶液的pH值应达到12~13
5试验样板的制备
5.1底板及片处理
底板为石棉水泥板（见第3章），尺寸为150mm×70mm×3mm，其.处理CH9271中5.3条规定进行。
5.2试板的制备
按GB 9152进行。
6试验
6.1试验条件：温度为23±2。
6.2操作步骤：取三块按5.2条规定制备好的试板，用石错季混合物（质量比处：：1）将试版中华人民共和国化学工业部198804·19批准1989 01-01实施
GB9265-88
四周边缘和背面封闭，然后将试板面积的2/3浸人温度为23三2的氢氧化钙饱和裕被中，直至规定时间]。
试板的检查与结果评定
浸泡结束后，取出试板用水冲洗下净，甩掉板面上的水珠，再用滤纸吸干。立即观察徐层表面是否出现起袍、裂痕、剥落、粉化、软化和溶出等现象。以两块以上试板涂层现象一致作为试验结果。对试板边缘约5mm和液面以下约10mm内的涂层区域，评定时不计。8试验报告
试验报告至少应包括下列内容：a.
受试涂料的型号、名称，批次，出厂且期歧厂名；往明本标准名称1bZxz.net
注明与本标准规定内容的不同之处；t.
试验的详细记录及结论；
试验操作者及单位+
试验归期。
附加说明：
本标准由全国徐料和颜料标准化技术委员会归口。本标准由上海市涂料研究所负责起草。本标准十要起草人徐月沁。
本标准参照采用JIS K566381《合成树脂乳漆》。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
