【国家标准(GB)】 建筑涂料粘度的测定 斯托默粘度计法

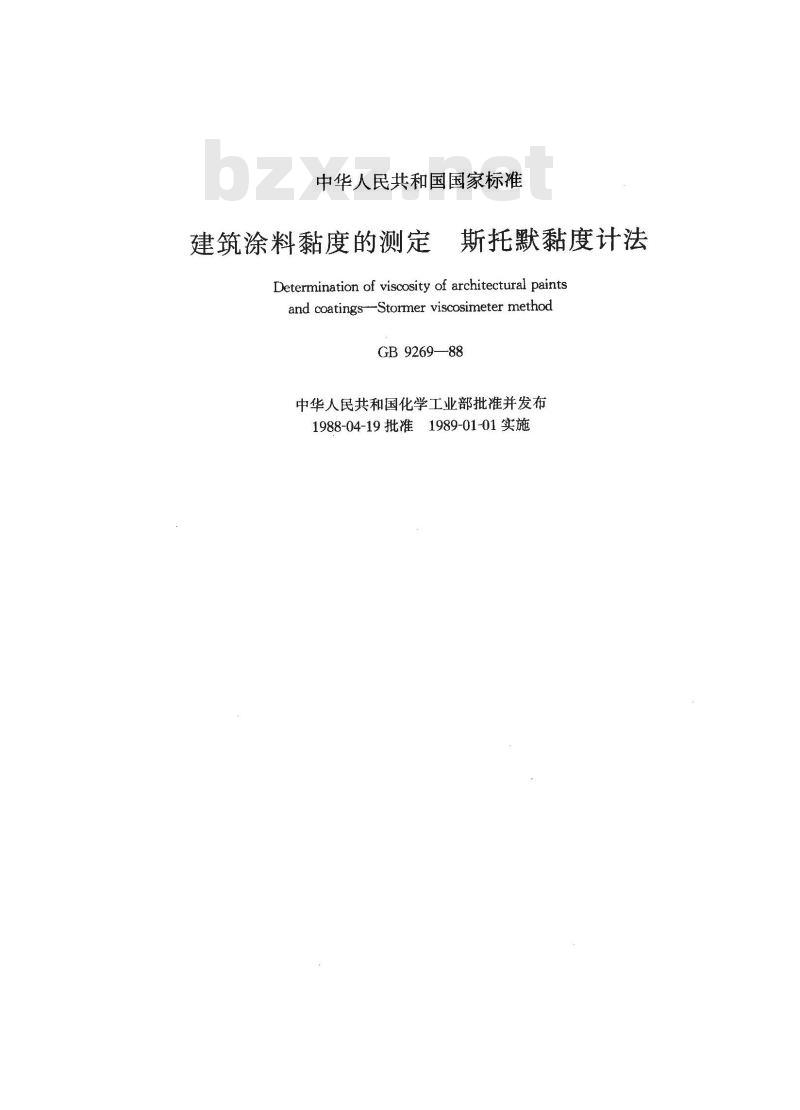

中华人民共和国国家标准Www.bzxZ.net
建筑涂料黏度的测定
斯托默黏度计法
Determination of viscosity of architectural paintsand coatings--Stormer viscosimeter methodGB9269—88

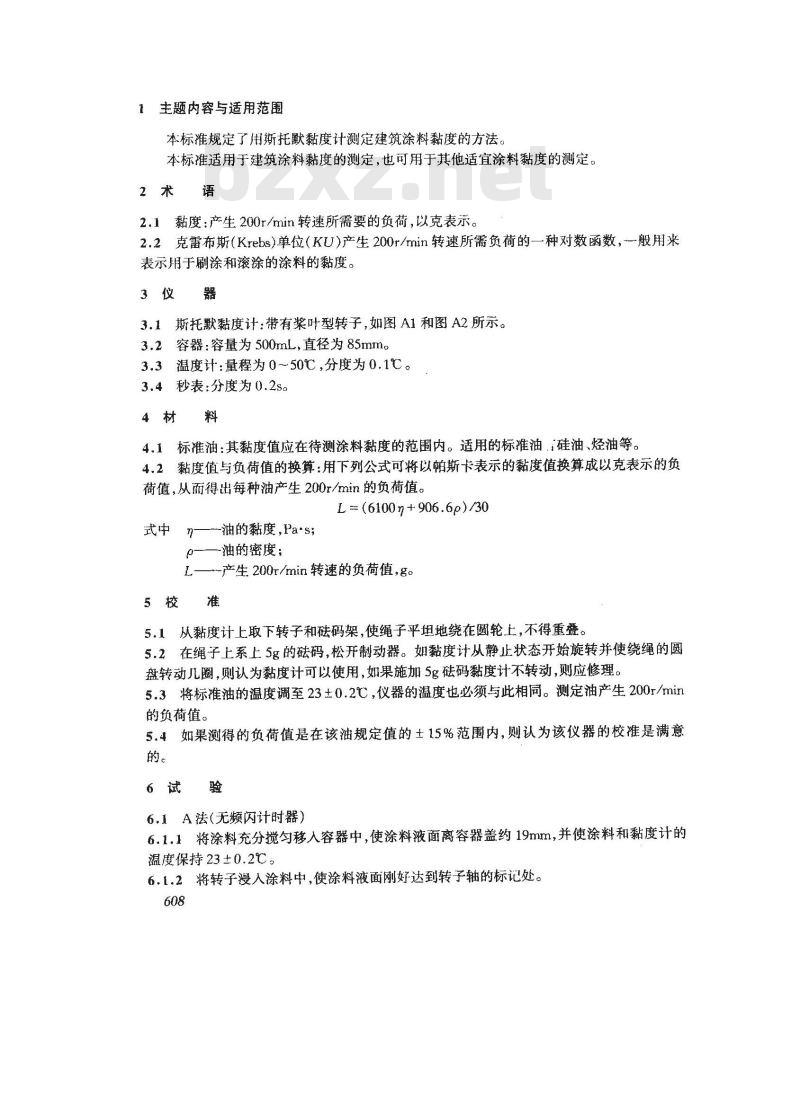

中华人民共和国化学工业部批准并发布1988-04-19批准1989-01-01实施1主题内容与适用范围
本标准规定了用斯托默黏度计测定建筑涂料黏度的方法。本标准适用于建筑涂料黏度的测定，也可用于其他适宜涂料黏度的测定。2术语
2.1黏度：产生200r/min转速所需要的负荷，以克表示。2.2克雷布斯(Krebs)单位(KU)产生200r/min转速所需负荷的一种对数函数，一般用来表示用于刷涂和滚涂的涂料的黏度。3仪器
3.1斯托默黏度计：带有桨叶型转子，如图A1和图A2所示。3.2容器：容量为500mL，直径为85mm。3.3温度计：量程为0～50℃，分度为0.1℃。3.4秒表：分度为0.2s
4材料
4.1标准油：其黏度值应在待测涂料黏度的范围内。适用的标准油.硅油、烃油等。4.2黏度值与负荷值的换算：用下列公式可将以帕斯卡表示的黏度值换算成以克表示的负荷值，从而得出每种油产生200r/min的负荷值。L=(6100+906.6p)/30
式中n—油的黏度,Pa's;
o——油的密度；
L—--产生200r/min转速的负荷值，g。5校准
5.1从黏度计上取下转子和码架，使绳子平坦地绕在圆轮上，不得重叠。5.2在绳子上系上5g的码，松开制动器。如黏度计从静止状态开始旋转并使绕绳的圆盘转动几圈，则认为黏度计可以使用，如果施加5g码黏度计不转动，则应修理。5.3将标准油的温度调至23土0.2℃，仪器的温度也必须与此相同。测定油产生200r/min的负荷值。
5.4如果测得的负荷值是在该油规定值的土15%范围内，则认为该仪器的校准是满意的。
6试验
6.1A法（无频闪计时器）
6.1.1将涂料充分搅勾移人容器中，使涂料液面离容器盖约19mm,并使涂料和黏度计的温度保持23±0.2℃。
6.1.2将转子浸人涂料中，使涂料液面刚好达到转子轴的标记处。608

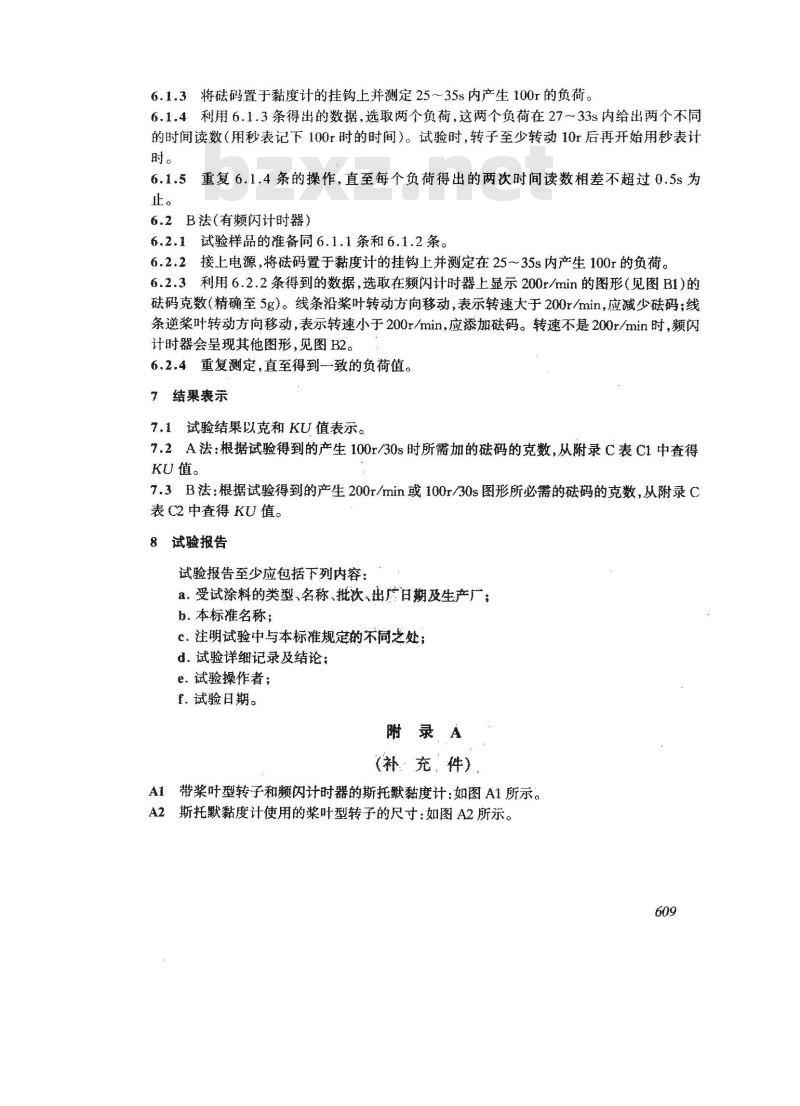

6.1.3将磁码置于黏度计的挂钩上并测定25～35s内产生100r的负荷。6.1.4利用6.1.3条得出的数据，选取两个负荷，这两个负荷在27~33s内给出两个不同的时间读数（用秒表记下100r时的时间）。试验时，转子至少转动10r后再开始用秒表计时。
6.1.5重复6.1.4条的操作，直至每个负荷得出的两次时间读数相差不超过0.5s为止。
6.2B法（有频闪计时器）
6.2.1试验样品的准备同6.1.1条和6.1.2条。6.2.2接上电源，将础码置于黏度计的挂钩上并测定在25～35s内产生100r的负荷。6.2.3利用6.2.2条得到的数据，选取在频闪计时器上显示200r/mnin的图形（见图B1)的磁码克数（精确至5g）。线条沿浆叶转动方向移动，表示转速大于200r/min，应减少磁码：线条逆浆叶转动方向移动，表示转速小于200r/min，应添加磁码。转速不是200r/min时，频闪计时器会呈现其他图形，见图B2。6.2.4重复测定，直至得到-致的负荷值。7结巢表示
7.1试验结果以克和KU值表示。
7.2A法：根据试验得到的产生100r/30s时所需加的码的克数，从附录C表C1中查得KU值。
7.3B法：根据试验得到的产生200r/min或100r/30s图形所必需的磁码的克数，从附录C表C2中查得KU值。
8试验报告
试验报告至少应包括下列内容：a.受试涂料的类型、名称、批次、出广日期及生产；b.本标准名称；
c.注明试验中与本标准规定的不间之处；d.试验详细记录及结论；
e.试验操作者；
、试验日期。
附录A
(补充：件）、

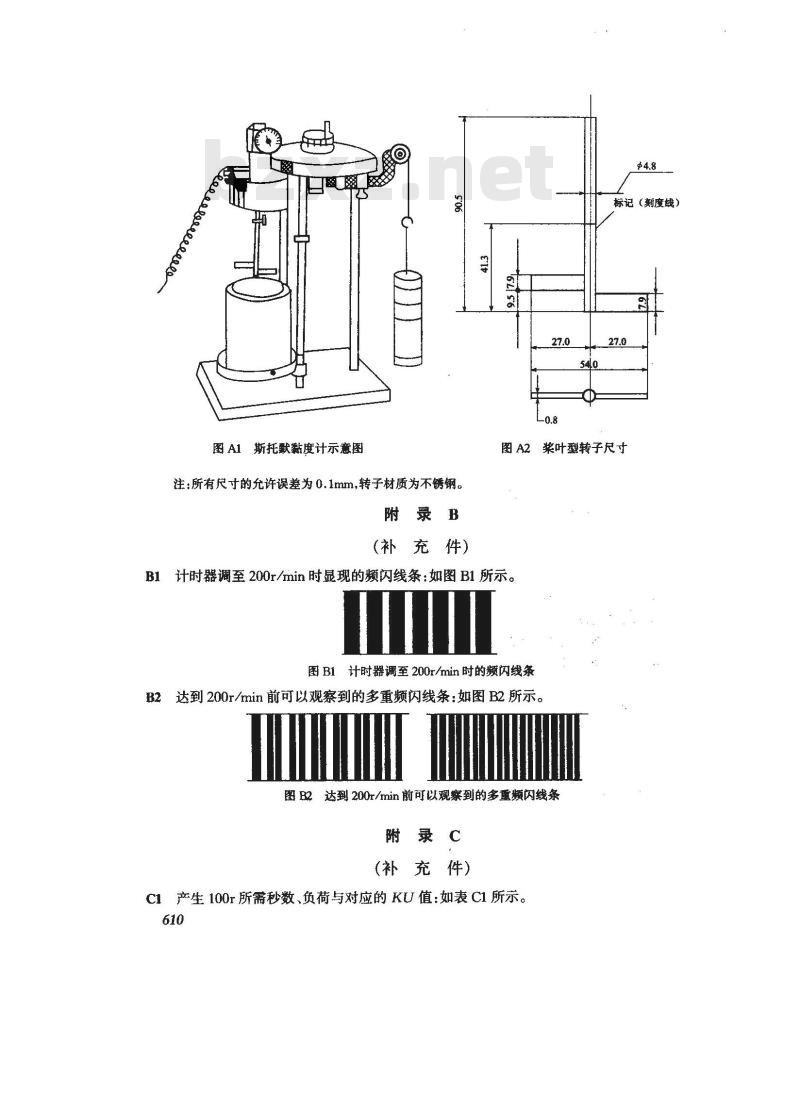

A1带浆叶型转子和频闪计时器的斯托黏度计：如图A1所示。A2斯托默黏度计使用的浆叶型转子的尺寸：如图A2所示。609
图A1斯托默黏度计示意图
注：所有尺寸的允许误差为0.1mm，转子材质为不锈钢。附录B
(补充件)
标记（刻度线）
图A2浆叶型转子尺寸
B1计时器调至200r/min时显现的频闪线条：如图B1所示。图B1计时器调至200r/min时的频闪线条B2达到200r/min前可以观察到的多重频闪线条：如图B2所示。图B2达到200r/min前可以观察到的多重频闪线条附录C
(补充件)

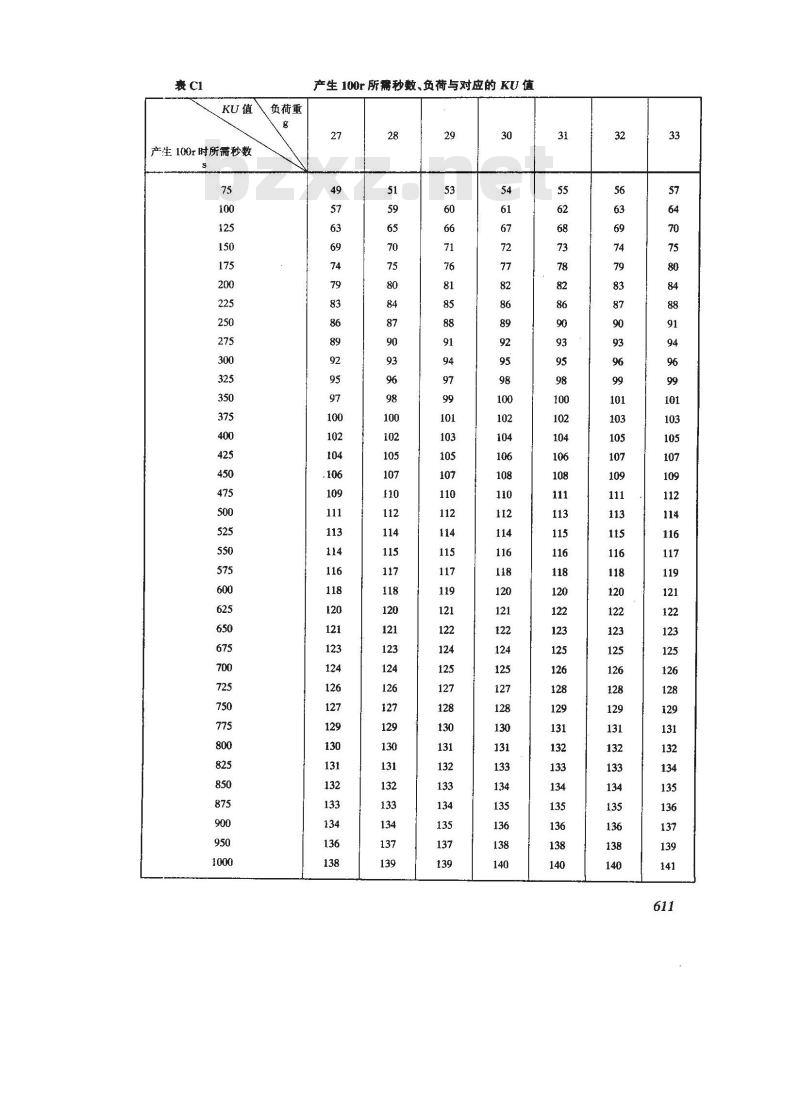

C1 产生100r所需秒数、负荷与对应的 KU 值：如表 C1所示。610
KU值负荷重
产生 100r时所需秒数
产生 100r 所需秒数、负荷与对应的 KU 值27
C2产生200r/min转速时所需负荷与对应的KU值：如表C2所示。C2
产生200r/min转速时所需负荷与对应的KU值g KU
[400104500
112600
105510
113|610
420106
1 330 98430106
120700
126810
120710
131900
1361000
1361010140
132910
126820
114|620121720
132920
137|1020140
530114
121 730127830
133/930137/1030 140
34099440107540115640
133/940138/1040140
122740
127840
100|450 108|550
101|460 109|560 117|660
26090360
134|950138|1050141
1281850
123|760
129860
134960
1381060141
270913701024701105701186701237701298701359701391070141
1247801308801359801391080141480110580118680
3801024
94390103490
1115901196901247901318901369901401090141190
8129594
附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由上海市涂料研究所负责起草。本标准主要起草人徐月沁。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
