【国家标准(GB)】 漆膜无印痕试验

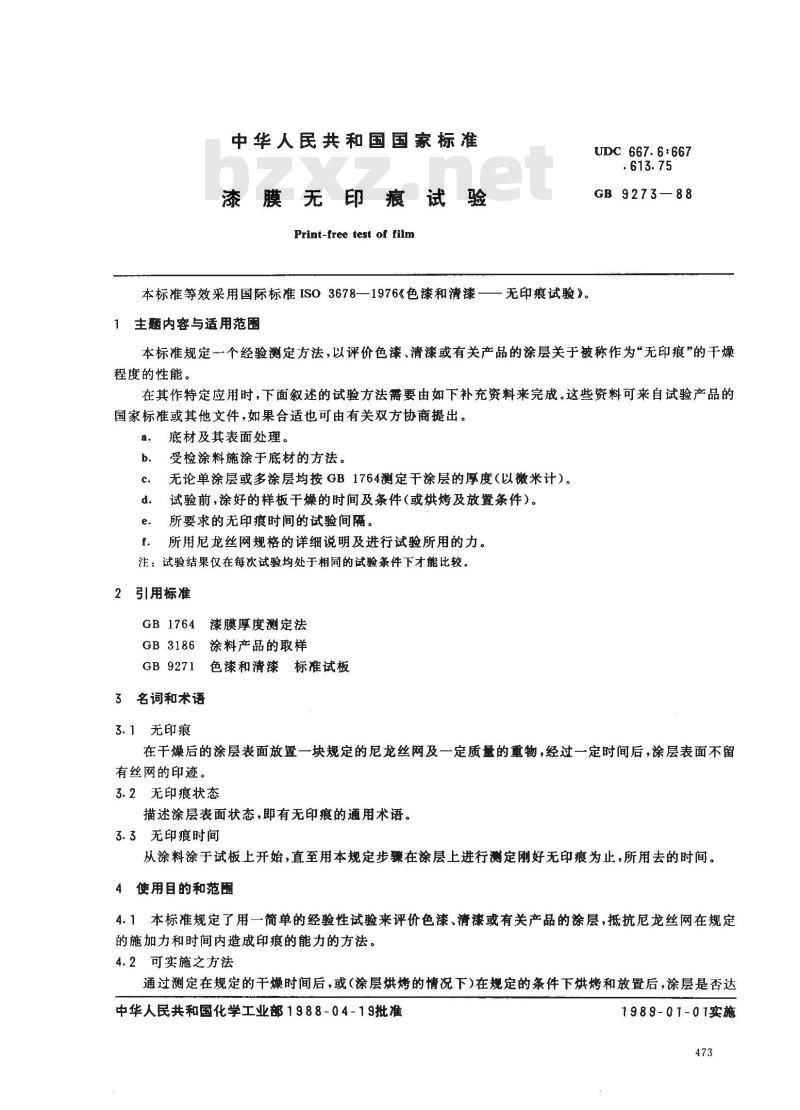

中华人民共和国国家标准
漆膜无印痕试验
Print-free test of film
本标准等效采用国际标准ISO3678—1976《色漆和清漆一一无印痕试验》。
1主题内容与适用范围
UDC 667.6:667
.613.75
GB 9273-88
本标准规定一个经验测定方法，以评价色漆、清漆或有关产品的涂层关于被称作为“无印痕”的干燥程度的性能。
在其作特定应用时，下面叙述的试验方法需要由如下补充资料来完成。这些资料可来自试验产品的国家标准或其他文件，如果合适也可由有关双方协商提出。a．底材及其表面处理。
受检涂料施涂于底材的方法。
无论单涂层或多涂层均按GB1764测定干涂层的厚度（以微米计）。试验前，涂好的样板干燥的时间及条件（或烘烤及放置条件）。所要求的无印痕时间的试验间隔。f.
所用尼龙丝网规格的详细说明及进行试验所用的力。注：试验结果仅在每次试验均处于相同的试验条件下才能比较。引用标准
GB 1764
漆膜厚度测定法
GB3186涂料产品的取样
GB9271色漆和清漆标准试板
3名词和术语
3.1无印痕
在干燥后的涂层表面放置一块规定的尼龙丝网及一定质量的重物，经过一定时间后，涂层表面不留有丝网的印迹。
3.2无印痕状态
描述涂层表面状态，即有无印痕的通用术语。3.3无印痕时间
从涂料涂于试板上开始，直至用本规定步骤在涂层上进行测定刚好无印痕为止，所用去的时间。4使用目的和范围
4.1本标准规定了用一简单的经验性试验来评价色漆、清漆或有关产品的涂层，抵抗尼龙丝网在规定的施加力和时间内造成印痕的能力的方法。4.2可实施之方法
通过测定在规定的干燥时间后，或（涂层烘烤的情况下）在规定的条件下烘烤和放置后，涂层是否达中华人民共和国化学工业部1988-04-19批准1989-01-01实施

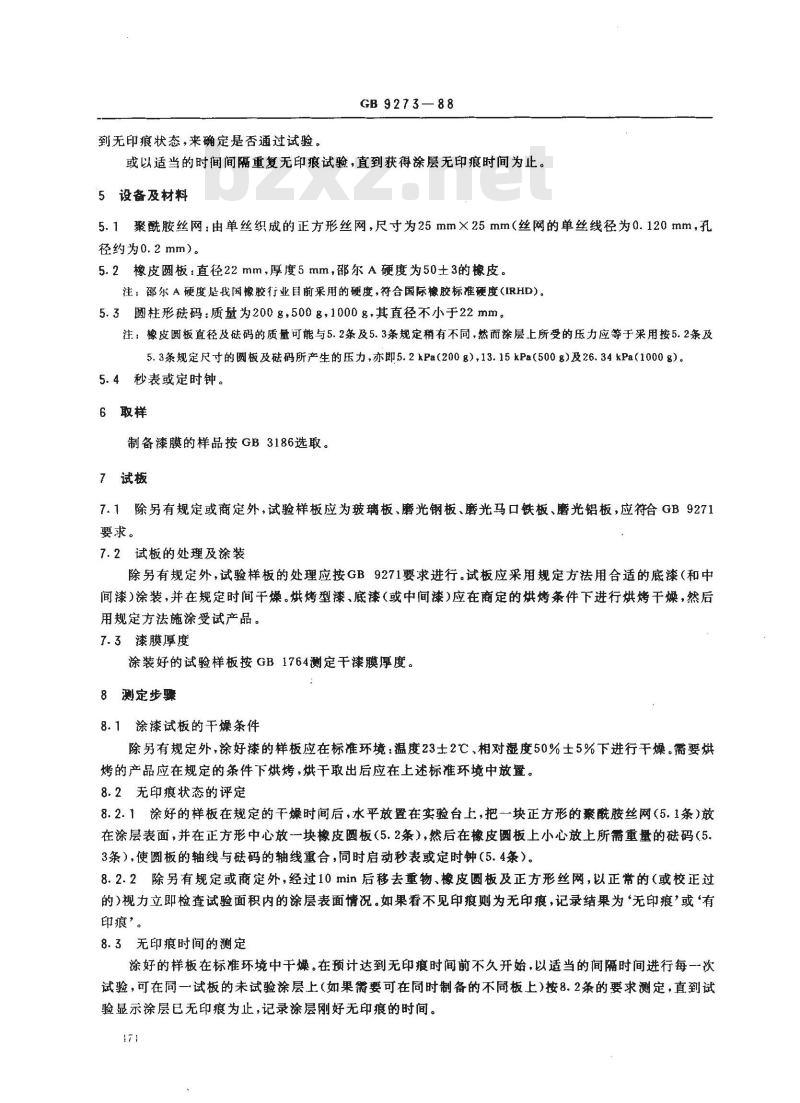

到无印痕状态，来确定是否通过试验GB 9273—88
或以适当的时间间隔重复无印痕试验，直到获得涂层无印痕时间为止。5设备及材料
5.1聚酰胺丝网：由单丝织成的正方形丝网，尺寸为25mm×25mm（丝网的单丝线径为0.120mm，孔径约为0.2mm）。
5.2橡皮圆板：直径22mm，厚度5mm，邵尔A硬度为50士3的橡皮。注：邵尔 A硬度是我国橡胶行业目前采用的硬度,符合国际橡胶标准硬度(IRHD)。5.3圆柱形码：质量为200g，500g，1000g，其直径不小于22mm。注：橡皮圆板直径及码的质量可能与5.2条及5.3条规定稍有不同，然而涂层上所受的压力应等于采用按5.2条及5.3条规定尺寸的圆板及码所产生的压力，亦即5.2kPa（200g),13.15kPa(500g)及26.34kPa(1000g)。5.4秒表或定时钟。
6取样
制备漆膜的样品按GB3186选取。7试板
7.1除另有规定或商定外，试验样板应为玻璃板、磨光钢板、磨光马口铁板、磨光铝板，应符合GB9271要求。
7.2试板的处理及涂装
除另有规定外，试验样板的处理应按GB9271要求进行。试板应采用规定方法用合适的底漆（和中间漆）涂装，并在规定时间干燥。烘烤型漆、底漆（或中间漆）应在商定的烘烤条件下进行烘烤干燥，然后用规定方法施涂受试产品。
7.3漆膜厚度
涂装好的试验样板按GB1764测定干漆膜厚度。8测定步骤下载标准就来标准下载网
8.1涂漆试板的干燥条件
除另有规定外，涂好漆的样板应在标准环境：温度23士2℃、相对湿度50%士5%下进行干燥。需要烘烤的产品应在规定的条件下烘烤，烘干取出后应在上述标准环境中放置。8.2无印痕状态的评定
8.2.1涂好的样板在规定的干燥时间后，水平放置在实验台上，把一块正方形的骤酰胺丝网(5.1条）放在涂层表面，并在正方形中心放一块橡皮圆板（5.2条），然后在橡皮圆板上小心放上所需重量的码（5，3条），使圆板的轴线与码的轴线重合，同时启动秒表或定时钟（5.4条）。8.2.2除另有规定或商定外，经过10min后移去重物、橡皮圆板及正方形丝网，以正常的（或校正过的)视力立即检查试验面积内的涂层表面情况。如果看不见印痕则为无印痕，记录结果为‘无印痕或‘有印痕’。
8.3无印痕时间的测定
涂好的样板在标准环境中干燥。在预计达到无印痕时间前不久开始，以适当的间隔时间进行每一次试验，可在同一试板的未试验涂层上（如果需要可在同时制备的不同板上）按8.2条的要求测定，直到试验显示涂层已无印痕为止，记录涂层刚好无印痕的时间。171

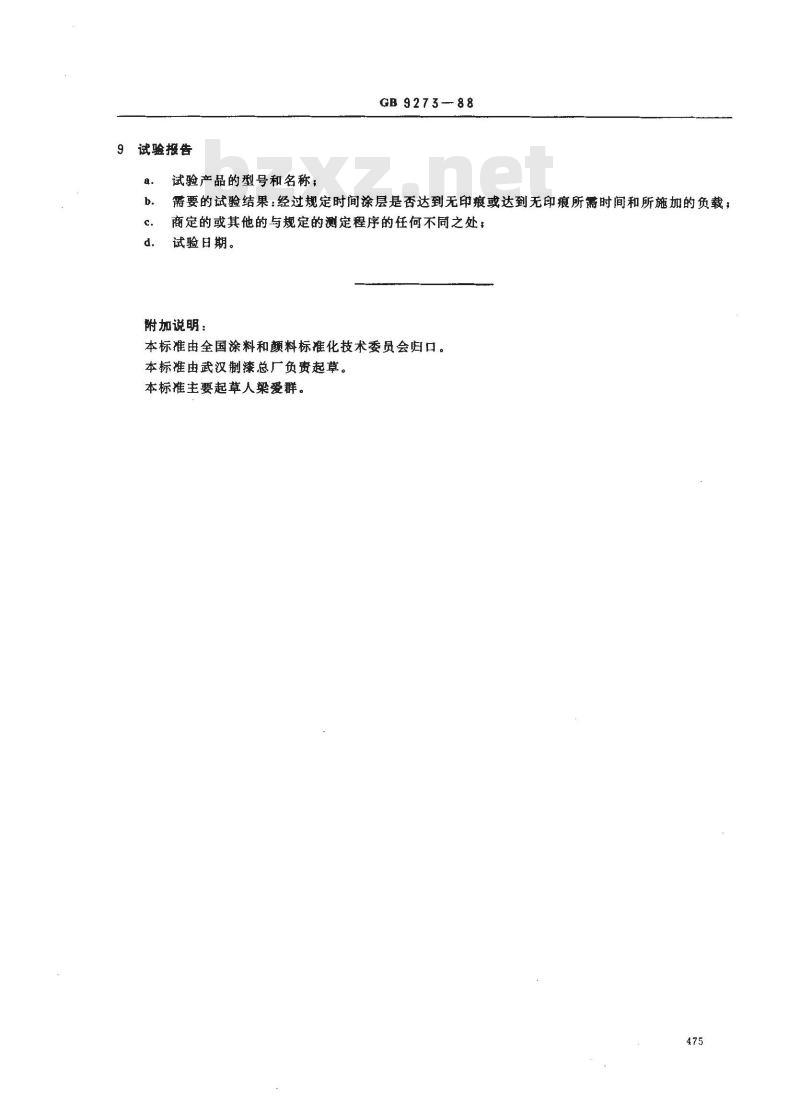

9试验报告
试验产品的型号和名称；
GB9273-88
需要的试验结果：经过规定时间涂层是否达到无印痕或达到无印痕所需时间和所施加的负载；商定的或其他的与规定的测定程序的任何不同之处；试验日期。
附加说明：
本标准由全国涂料和颜料标推化技术委员会归口。本标准由武汉制漆总厂负贵起草。本标准主要起草人梁爱群。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
