【国家标准(GB)】 色漆和清漆 巴克霍尔兹压痕试验

中华人民共和国国家标准
色漆和清漆
巴克尔兹压痕试验
Paints and varnishes---Buchholz indentation test本标准等效采用国际标准ISO2815--1973《色漆和清漆—1主题内容与适用范围
GB 9275—88
巴克霍尔兹压痕试验》。
本标准规定了用巴克霍尔兹压痕仪对色漆、清漆的单层涂膜或多层涂膜进行压痕的试验方法。当压痕仪在规定条件下施压涂膜时，即可形成压痕长度。以压痕长度倒数的函数表示抗压痕性试验结果。当要求涂膜的性能(抗压痕性)提高时，抗压痕性值就增大。注：①本试验和其他涂料物理试验一样，测定结果与时间、温度和湿度有关，试验时只有在符合规定条件下进行，才能得到可比结果。
②由于压痕深度取决于漆膜厚度，故只有在漆膜厚度符合规定值时，测得抗压痕性结果才是有效的。2引用标准
GB1727
漆膜一般制备法
GB1764
漆膜厚度测定法
GB3186涂料产品的取样
GB 9271
色漆和清漆
标准试板
GB 11614
浮法玻璃
3仪器
3.1压痕装置
该装置示于图1。它由构成仪器主体的矩形金属块、压痕器和两个尖脚所组成。整个装置重1000士5。压痕器和两个脚在主体上的位置要使仪器放在平面时较稳定。压痕器上的有效负荷重500±5g。
图1压痕装置（斜下视图）

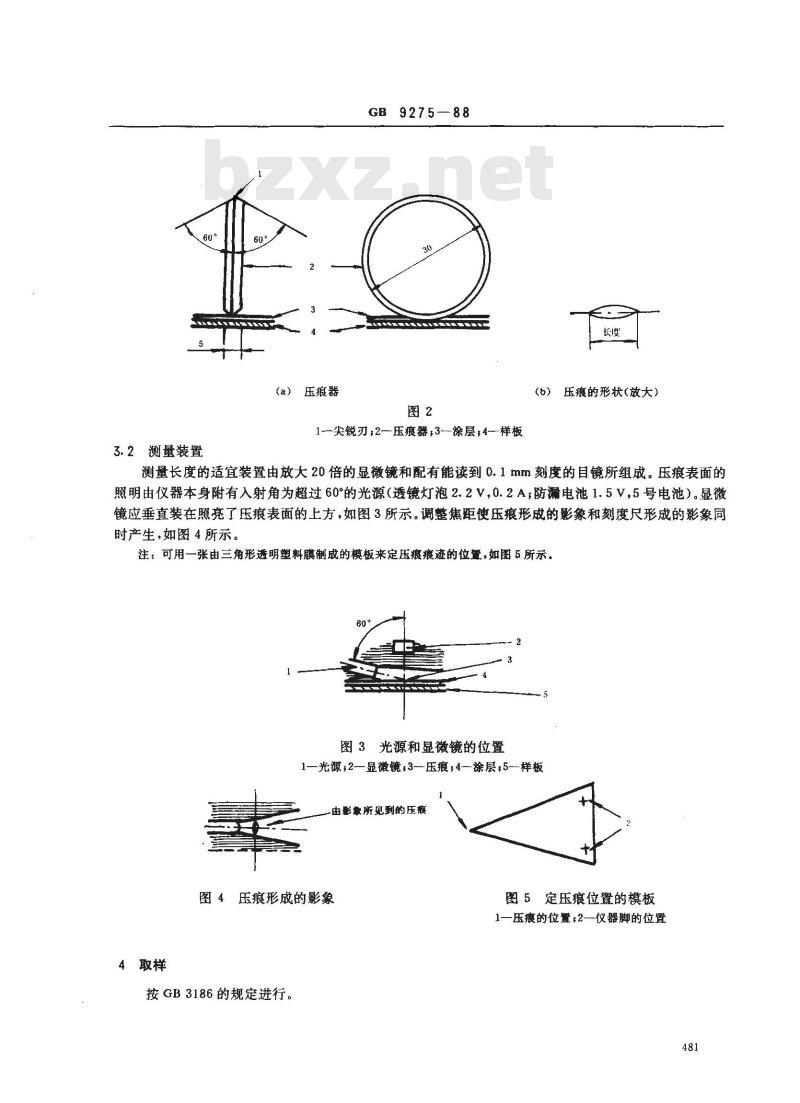

压痕器是由硬工具钢制的具有尖锐刀刃的金属轮，压痕器转动轴截面图和压痕器的直径如图2所示，图中也表示了产生的压痕形状。中华人民共和国化学工业部1988-0419批准480
1989-01-01实施
3.2测量装置
压痕器
GB 9275--88
1尖锐刃，2—压痕器，3涂层；4—样板(b)
压痕的形状(放大)
测量长度的适宜装置由放大20倍的显微镜和配有能读到0.1 mm刻度的目镜所组成。压痕表面的照明由仪器本身附有入射角为超过60°的光源（透镜灯泡2.2V，0.2A；防漏电池1.5V，5号电池）。显微镜应垂直装在照毫了压痕表面的上方，如图3所示。调整焦距使压痕形成的影象和刻度尺形成的影象同时产生，如图4所示。
注，可用一张由三角形透明塑料膜制成的模板来定压痕痕迹的位置，如图5所示。图3光源和显微镜的位置
1—光源;2—显微镜，3--压痕，4--涂层，5—样板由影象所见到的压症
图4压痕形成的影象
按GB3186的规定进行。
图5定压痕位置的模板
1一压痕的位置;2仪器脚的位置

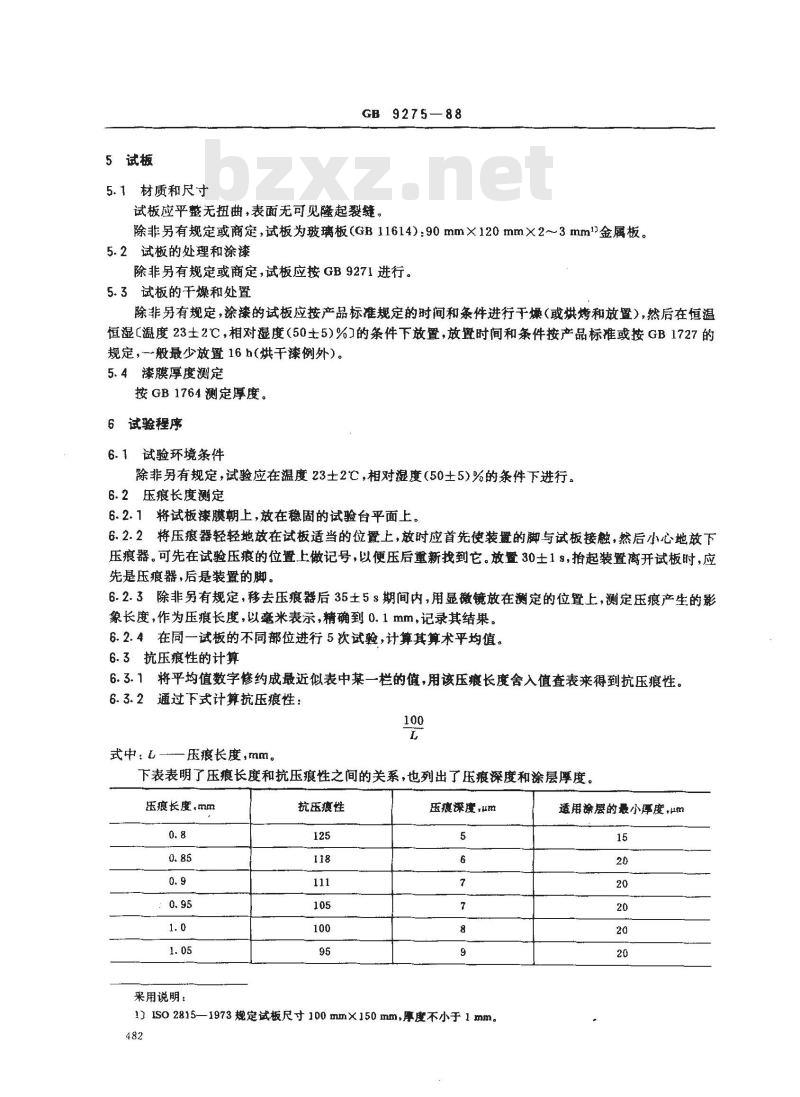

5试板
5.1材质和尺寸
GB 9275—88
试板应平整无扭曲，表面无可见隆起裂。除非另有规定或商定，试板为玻璃板（GB11614）：90mm×120mm×2~~3mm2金属板。5.2试板的处理和涂漆
除非另有规定或商定，试板应按GB9271进行。5.3试板的干燥和处置
除非另有规定，涂漆的试板应按产品标准规定的时间和条件进行干燥（或烘烤和放置），然后在恒温恒湿【温度23士2℃，相对湿度（50土5）%的条件下放置，放置时间和条件按产品标准或按GB1727的规定，一般最少放置16 h(烘干漆例外）。5.4漆膜厚度测定
按GB1764测定厚度。
6试验程序
试验环境条件
除非另有规定，试验应在温度23士2℃，相对湿度(50±5)%的条件下进行。6.2压痕长度测定
6.2.1将试板漆膜朝上，放在稳固的试验台平面上。6.2.2将压痕器轻轻地放在试板适当的位置上，放时应首先使装置的脚与试板接触，然后小心地放下压痕器。可先在试验压痕的位置上做记号，以便压后重新找到它。放暨30土1$，抬起装置离开试板时，应先是压痕器，后是装置的脚。
6.2.3除非另有规定，移去压痕器后35土5s期间内，用显微镜放在测定的位置上，测定压痕产生的影象长度，作为压痕长度，以毫米表示，精确到0.1mm，记录其结果。6.2.4在同一试板的不同部位进行5次试验，计算其算术平均值。6.3抗压痕性的计算
6.3.1将平均值数字修约成最近似表中某一栏的值，用该压痕长度舍入值查表来得到抗压痕性。6.3.2通过下式计算抗压痕性：
式中：t
压痕长度，mm。

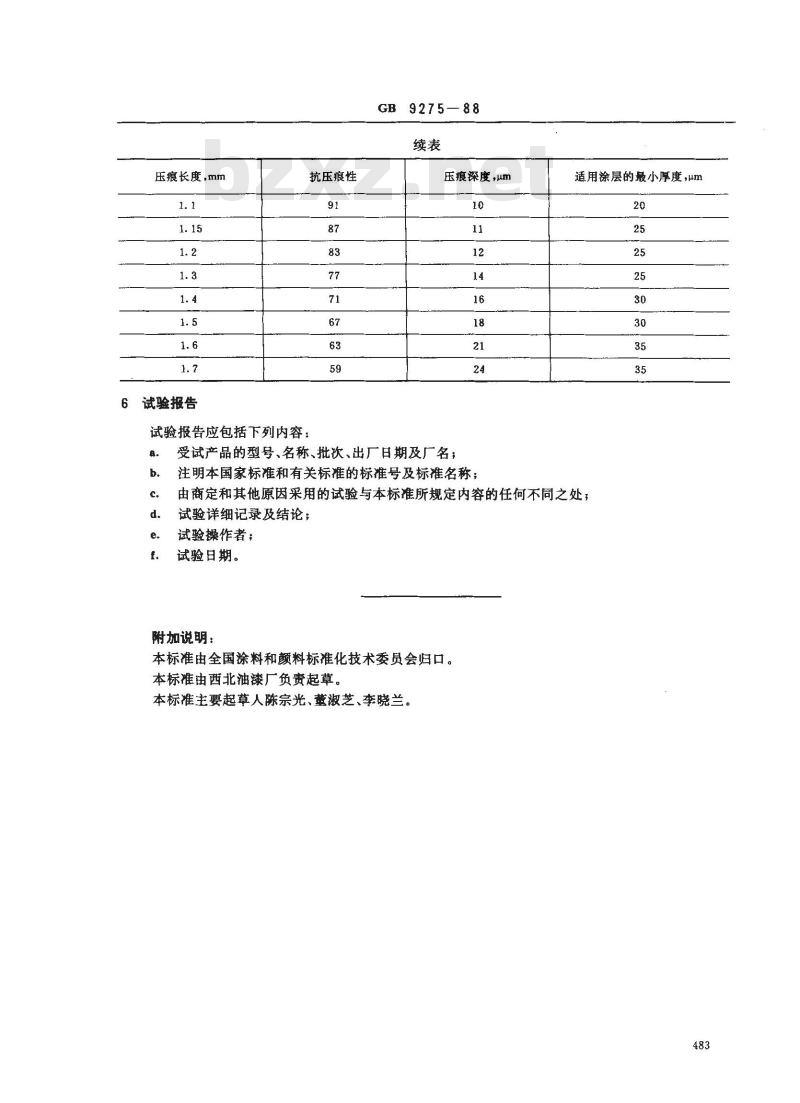

下表表明了压痕长度和抗压痕性之间的关系，也列出了压痕深度和涂层厚度。压痕长度mm
采用说明：免费标准下载网bzxz
抗压痕性
压衰深度,m
13ISO2815—1973规定试板尺寸100mm×150 mm，厚度不小于1mm。482
适用涂层的最小厚度，um
压痕长度，mm
试验报告
抗压痕性
试验报告应包括下列内容：
GB9275—88
压痕深度，um
受试产品的型号、名称、批次、出厂日期及厂名；注明本国家标准和有关标准的标准号及标准名称；适用涂层的最小厚度，um
由商定和其他原因采用的试验与本标准所规定内容的任何不同之处，试验详细记录及结论；
试验操作者；
试验日期。
附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由西北油漆厂负贵起草。本标准主要起草人陈宗光、董淑芝、李晓兰483
