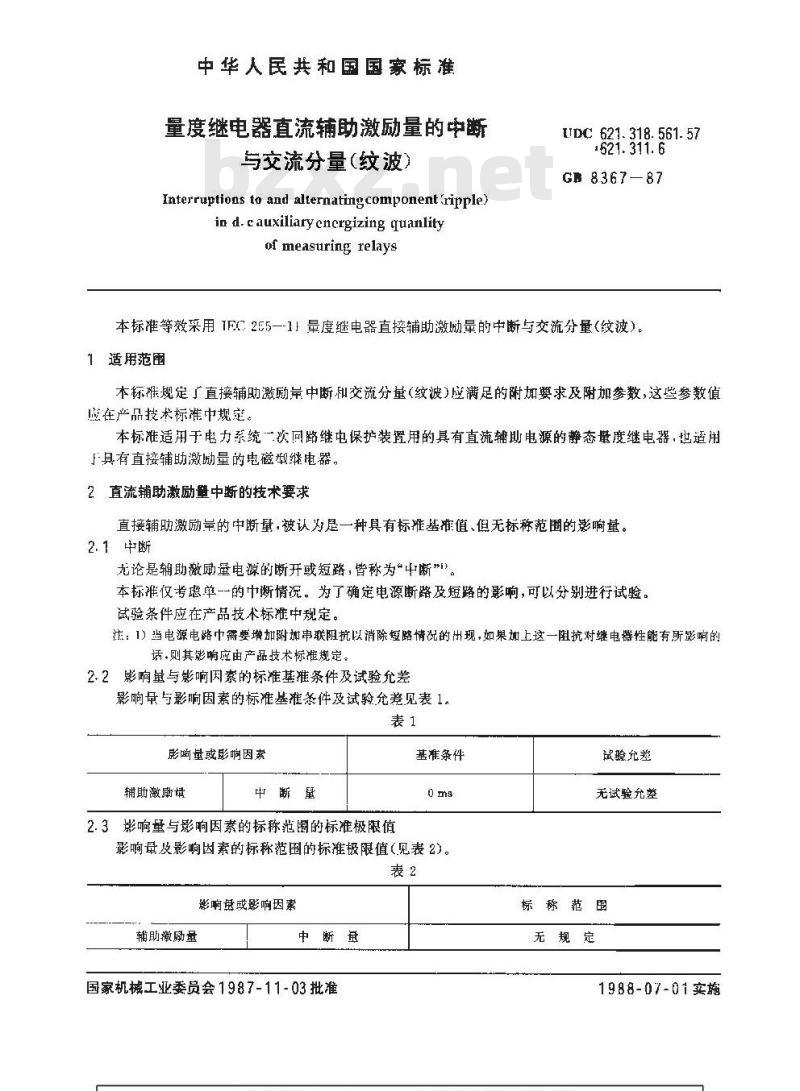

量度继电器直流辅助激励量的中断与交流分量(纹波）
Interruptions to and alternatingcomponent (ripple)in d. c auxiliary cncrgizing quanlityof measuring relays
UDC621.318.561.57
621. 311. 6
Ge 8367—87
本标准等效采用TFC255—-11量度继电器直接辅助激励量的中断与交流分量(纹波）。适用范围
本标规定了直接辅助激励量中断和交流分量（纹波)应满足的附加要求及附加参数，这些参数值成在产品技术标准中规定。
本标准适用于电力系统二次同路继电保护装置用的具有直流辅助电源的静态量度继电器，也适用具有直接辅助激励量的电磁型继电器。2直流辅助激励量中断的技术要求直接辅助激励量的中断量，被认为是一种具有标推基准值、但无标称范围的影响量。2.1年断
无论是辅助激励量电源的断开或短路，皆称为*中断”）本标准仅考虑单一的中断情况。为了确定电源断路及短路的影响，可以分别进行试验。试验条件应在产品技术标推中规定。注：1）当电源电路中需要增加附加串联阻抗以消除短路情况的出现，如果加上这一阻抗对继电器性能有所影响的话.则其影响应由产品技术标准规定。2.2影响量与影响因素的标准基准条件及试验允差影响量与影响因素的标准基准条件及试验允差见表1。表1
影响量或影响因素
辅助激励坏
中断量
2.3影响量与影响因素的标称范围的标准极限值基准条件
影响量及影响因素的标称范围的标准极限值（见表2）。表2
影响盘或影响因素
辅助激励量
中断街
国家机械工业委员会1987-11-03批准试验允差
无试验允差
标称范围
无规定
1988-07-01实施
2.4中断直流辅助激励量的影响
GB 8367—87
对于持续时间为2.5，10，2050，100，200ms中任一值的中断量，其影响应加以确定，并在产品技术标准中规定。
中断应是突然发生的，也就是辅助激励量突然从额定值变化到零或者从零突然变化到额定值，产品技术标准应规定其试验条件。
注：在某些特殊情况下，可能要求给出补充数据以表示辅助电压变化率的影响，例如，对直流/直流变换器的影响。当需要时，产品技术标谁应规定对以下几个方面的影响：准确度；
b.动作时间；
c．返回性能；
d．其他一些特性。
当接人或断开辅助激励量时，断电器不应以错误方式改变其输出状态，注：见附录 A。

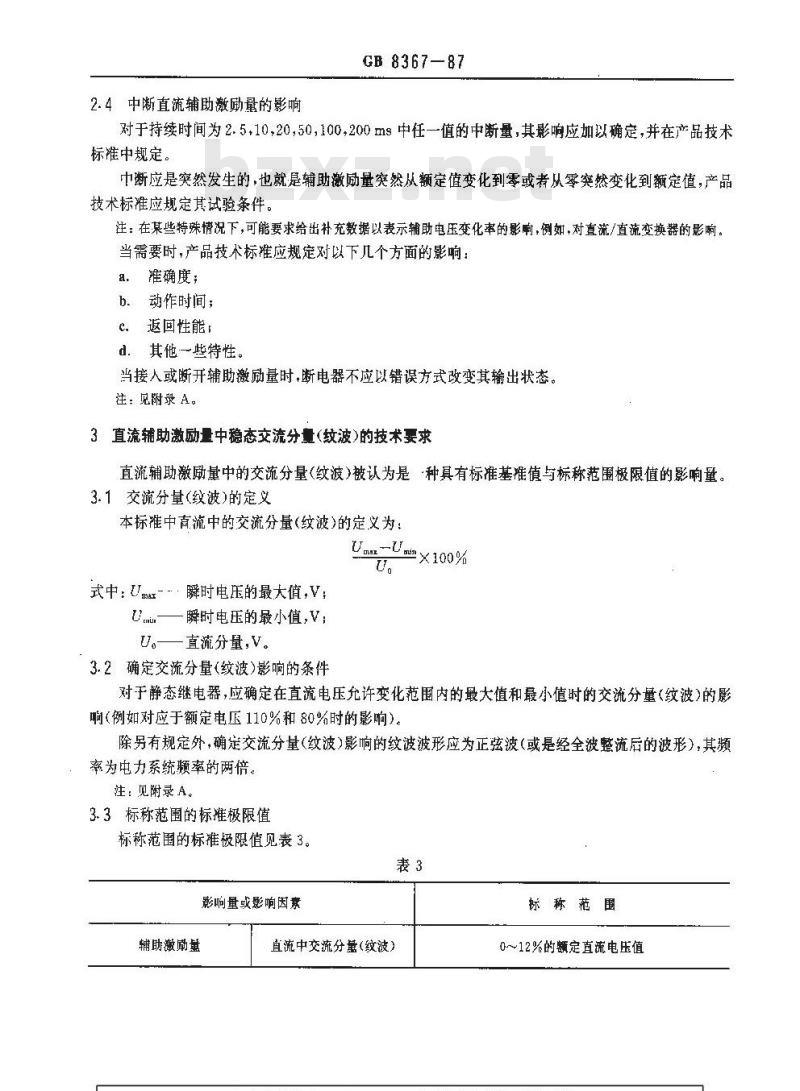

3直流辅助激励量中稳态交流分量(纹波)的技术要求直流辅助激励基中的交流分量（纹波）被认为是种具有标准基准值与标称范围极限值的影响量。3.1交流分量(纹波)的定义
本标准中直流中的交流分量(纹波)的定义为：Uman-Un
式中：U的红-·瞬时电压的最大值，V；U.—瞬时电压的最小值,V；
U。—直流分量,V。
3.2确定交流分量(纹波)影响的条件对于静态继电器，应确定在直流电压允许变化范围内的最大值和最小值时的交流分量（纹波）的影响（例如对应于额定电压110%和80%时的影响）。除另有规定外，确定交流分量（纹波）影响的纹波波形应为正弦波（或是经全波流后的波形），其频率为电力系统频率的两倍。
注：见附录A。
3.3标称范围的标准极限值
标称范围的标推极限值见表3。
影响量或影响因紊
辅助激励量
直流中交流分量（纹波）
标称范围
0~12%的额定直流电压值
GB 8367-87

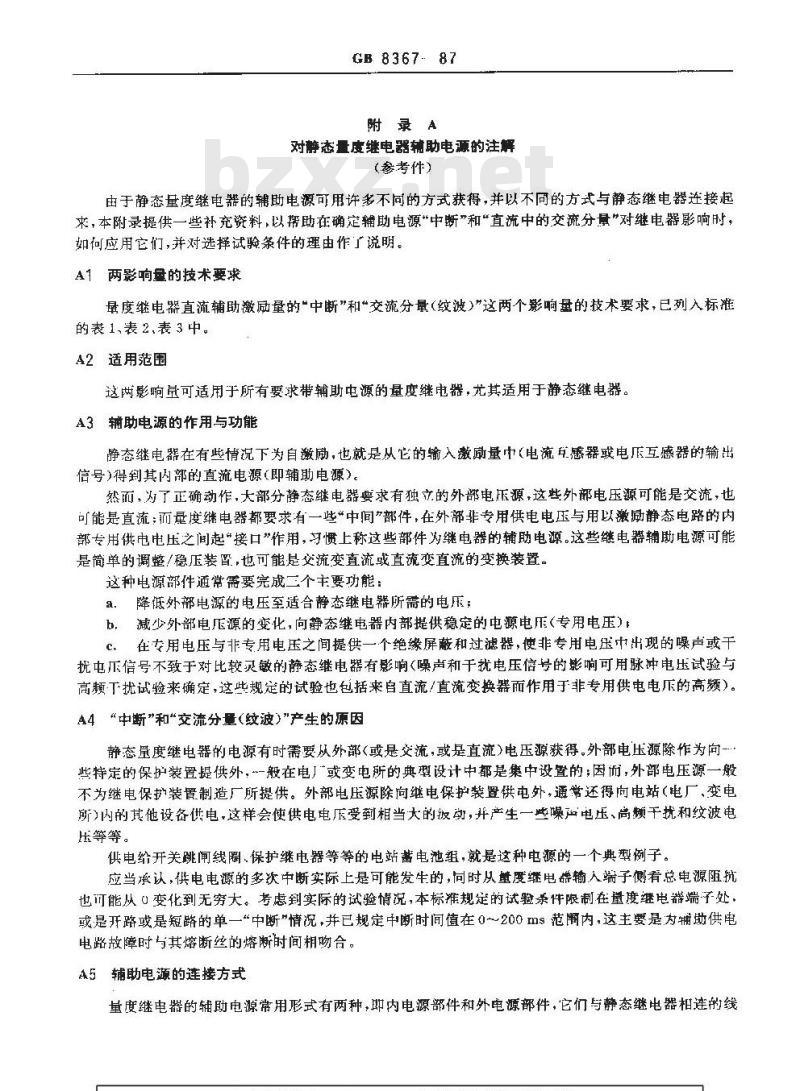

附录A
对静态量度继电器辅助电源的注解（参考件）
由于静态量度继电器的辅助电源可用许多不同的方式获得，并以不同的方式与静态继电器连接起来，本附录提供一些补充资料，以帮助在确定辅助电源“中断”和“直流中的交流分量\对继电器影响时，如何应用它们，并对选择试验条件的理由作了说明。A1两影响量的技术要求
量度继电器直流辅助激励量的“中断”和“交流分量（纹波）”这两个影响量的技术要求，已列入标的表 1,表 2,表 3中。
A2适用范围
这两影响量可适用于所有要求带辅助电源的量度继电器，尤其适用于静态继电器。A3辅助电源的作用与功能
静态继电器在有些情况下为自激励，也就是从它的输入激励量中电流再感器或电压互感器的输出信号)得到其内部的直流电源(即辅助电源）。然而，为了正确动作，大部分静态继电器要求有独文的外部电压源，这些外部电压源可能是交流，也可能是直流；而量度继电器都要求有一些中间”部件，在外部非专用供电电压与用以激励静态电路的内部专用供电电压之间起“接口”作用，习惯上称这些部件为继电器的辅助电源，这些继电器辅助电源可能是简单的调整/稳压装置，也可能是交流变直流或直流变直流的变换装置。这种电源部件通常需要完成二个主要功能：a.降低外部电源的电压至适合静态继电器所需的电压；b，减少外部电压源的变化，向静态继电器内部提供稳定的电源电压（专用电压）c、在专用电压与非专用电压之间提供一个绝缘屏蔽和过滤器，使非专用电压中出现的噪声或干扰电示信号不致于对比较灵敏的静态继电器有影响<噪声和干扰电压信号的影响可用脉冲电压试验与高频下扰试验来确定，这些规定的试验也包括来自直流/直流变换器而作用于非专用供电电斥的高频）。A4“中断”和\交流分量（纹波）\产生的原因静态量度继电器的电源有时需要从外部（或是交流，或是直流）电压源获得。外部电压源作为向些特定的保护装置提供外，“-般在电」或变电所的典型设计中都是集中设置的；因而，外部电压源一般不为继电保护装置制造厂所提供。外部电压源除向继电保护装置供电外，通常还得向电站（电厂，变电所）内的其他设备供电，这样会使供电电压受到相当大的扳动，并产生一些噪产电压、高频干扰和纹波电压等等。
供电给开关跳闸线圈、保护继电器等等的电站蓄电池组，就是这种电源的一个典型例子。应当承认，供电电源的多次中断实际上是可能发生的，同时从度继电器输入端子侧看总电源阻抗也可能从变化到无穷大。考到实际的试验情况，本标规定的试验杀件限制在量度继电器端子处，或是开路或是短路的单一“中断\情况，并已规定中断时间值在0～200ms范内，这主要是为铺助供电电路放障时与其熔断丝的熔断时间相吻合。A5辅助电源的连接方式
量度继电器的辅助电源常用形式有两种，即内电源部件和外电源部件，它们与静态继电器相连的线路如图A1和图A2所示。
a.量度继电器的内电源部件及连接GB8367—87
为量度继电器提供专用电压的辅助电源或“输入接口装置”，并与继电器装设在同一壳体内，这种辅助电源或输入接口装置”对于度继电器而言，被称为内电源部件。内电源部件的典型例子见图A1，图中是将外部电压源直接与量度继电器的输入端子相连·而内电源部件所提供的专用“输出电压”，与本继电器壳体内的静态电路相连。b.量度继电器的外电源部件及连接由于专用电源的功率和供电装督用的总功耗所决定，在有些继电保护装置设计时不得不采用分开的壳体，这种辅助电源对于量度继电器而言，被称为外电源部件。外电源部件是直接由继电器制造厂设计，以适用于规定的继电保护装置：然而工作电源对于量度维电器是一个必要的附加部件，尽管外电源部件与量度继电器不在同一壳体内，但也应与量度继电器考虑成一个完整的整体。
外电源部件的典例子如图A2所示，图中电源部件装在独立的壳体内，与量度继电器分离。外部电压源与外电源部件的输入端子相连，在外部电压源和供给继电器的专用供电电源之间，外电源部件起“个“连接件”的作用，即为输入接口装置。通常，习惯采用特殊形式的插头和插座的屏蔽连接器，把电源部件的输出端子与继电器的输入端子连接起来。这样能提高抗高频十扰电压的能力，同时能预防错用其它电源，也能预防专用电源（电源部件)用于其他装置等情况。
A6试验的附加条件
在上述讨论的两种情况下，均需考虑发生在与电源部件直接相连的装置端子处（见图A1和图A2所示A)的外部电压源的“中断\及“纹波屯压\的影响。即使电源部件从量度继电器中分离而独立组装时，只要电源部件是量度继电器的一部分，都应作为继电器的一个主要部件一起来进行试验。总而言之，这些影响量只是对电源部件的输入而言注意，如果电源部件与继电器之间安装熔断器，那么即使电源实际上是在继电器的壳体外面，也应作为图AI方案所包括的来考虑。静态童质维电器
外部电压源
（非寿用电源）
供给其他广用电
如断路器跳忆战圈
其他继电器等等wwW.bzxz.Net
电源部件
静态电路
（输入接口装道）
专用供用电电压

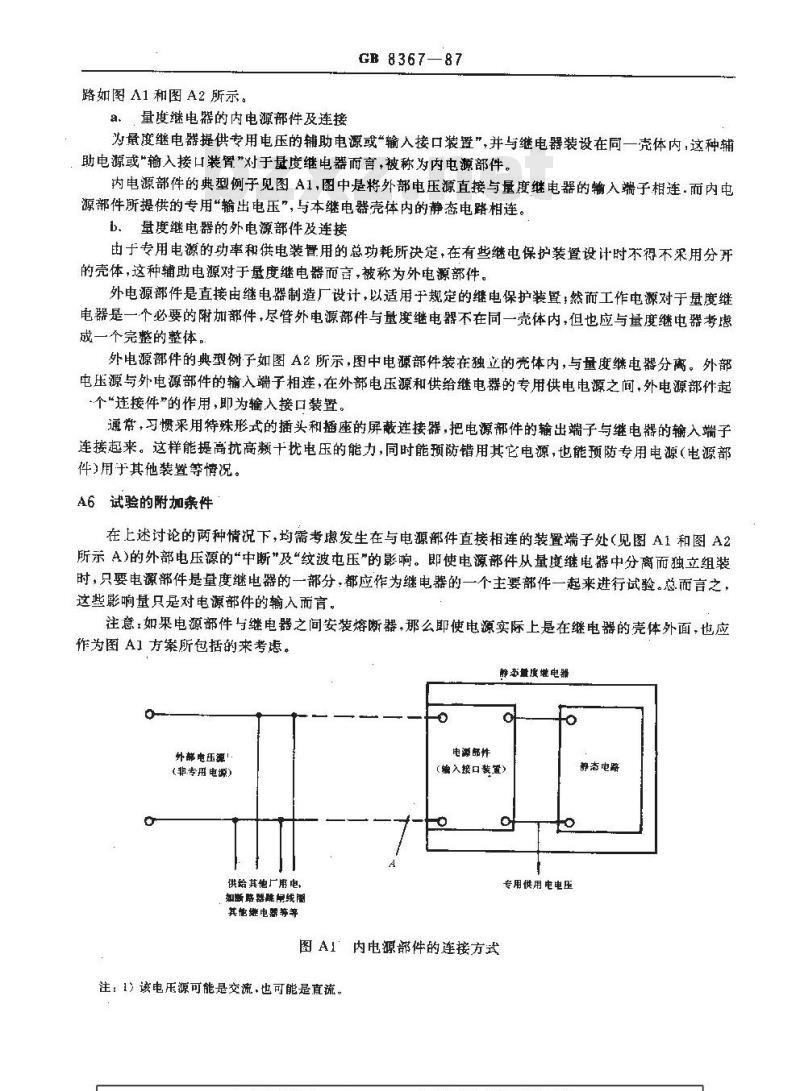

图A1＇内电源部件的连接方式
注：1）该电压源可能是交流，也可能是直流。外部电压源！
(非专用电源）
供给其他厂用电
GB 8367--87
电部件
（输入接口装置）
专用供电在乐

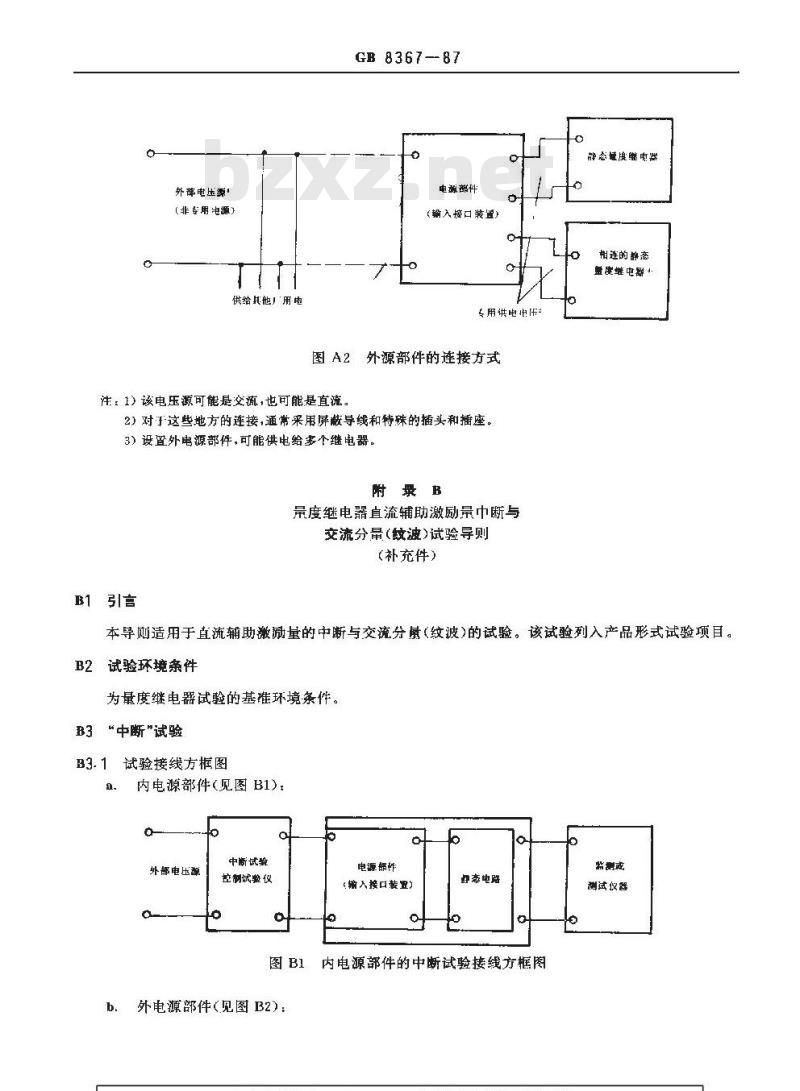

图A2外源部件的连接方式
注：1）该电压源可能是交癫，也可能是直流。2）对于这些地方的连接，通常采用屏敲导线和特殊的插头和插座。3）设外电源部件，可能供电给多个继电器。附最B
量度继电器直流辅助激励量巾断与交流分量(纹波)试验导则
（补充件）
B1 引言
静态修维电器
相连的静态
维电d
本导则适用于直流辅助激励量的中断与交流分最（纹波）的试验。该试验列入产品形式试验项目。B2试验环境亲件
为量度继电器试验的基准环境条件。B3“中断”试验
B3.1试验接线方图
内电源部件（见图B1)
外部电压源
中断试验
控制试验仪
外电源部件（见图B2）：
电源部作
《输入接口装置)
鉴制或
好态电路
内电源部件的中断试验接线方框阁测试仅器
外部电源
B3.2试验方法
中断试验
控制试验仪
GB 8367—87
电源部件
(输入接口装督）
静态继电器
图B2外电源部件中断试验接线方框图监测或
测试 仪器
a，“中断”时间为2,5，10,20,50,200ms中的任一值，应按产品标准和技术条件的规定。b。“中断”方式采用突然发生的方式。辅助激励量从零变化到额定值或从额定值变化到零。每次中断都是单次。C。每一种中断方式重复试验五次，每两次试验的间隔至少应为中断时间的10倍。B3.3试验程序
a.试品处于工作状态时，将直流辅助激励基突然从额定值变化到零，中断时间按产品标准或技术条件规定，重复五次。
确定直流辅助激励量中断的影响。b．试品处于释放状态时，将直流辅助激励量突然从零变化到额定值，中断时间按产品标准或技术条件规定，重复五次。
确定直流辅助激励量中断的影响。B3.4“中断”试验影响的确定
司、确定“中断\试验是否出现以错误的方式改变其输出状态。b.按产品标推或技术条件规定对其他性能的影响。如果必要时应检查下列项目：
a）特性量准确度；
b）动作时间；
c）返回性能；
d）其他一些性能。
B4“交流分量（纹波）\试验
B4.1试接线图
交流分量（纹波）试验接线图见图B3。o
直确辅助电源
交疏电瓶？
GB8367—87
盐疫继电据
监测与
谢试这器
图B3“交流分量（纹波）\试验接线方框图注：1）直流辅助电源一一直流发电机组或蓄电池组2）交流电源可用音频信号发生器产生，率为力系统额定癫率的两倍。B4.2试验程序
：按图B4接线，确定直流辅助电源的交流分量。直潼电源
交流电源
图B4交流分量测量接线图
V=—直流电压表;V~—电子管电压表b，按图B3接线，将直流电压调至80%的额定电压，交流分量分别调室零至12%的额定电压。按产品标准或技术条件规定分别测量有美性能。将直流电压调至110%的额定电压，交流分量分别调整到零至12%的额定电压。C
按产品标准或技术条件规定分别测量有关性能。d.将直流电压，调至额定电压，交流分量4别调至零至12%的额定电压。按产品标准或技术条件规定分别测量有关性能。计算变差。
附奶说明：
本标准由许昌继电器研究所归口。本标准由许昌继电器研究所、阿城继电器厂、南京电力自动化设备厂负责起草。本标推主要起草人韩天行，姚新年，李克成。
