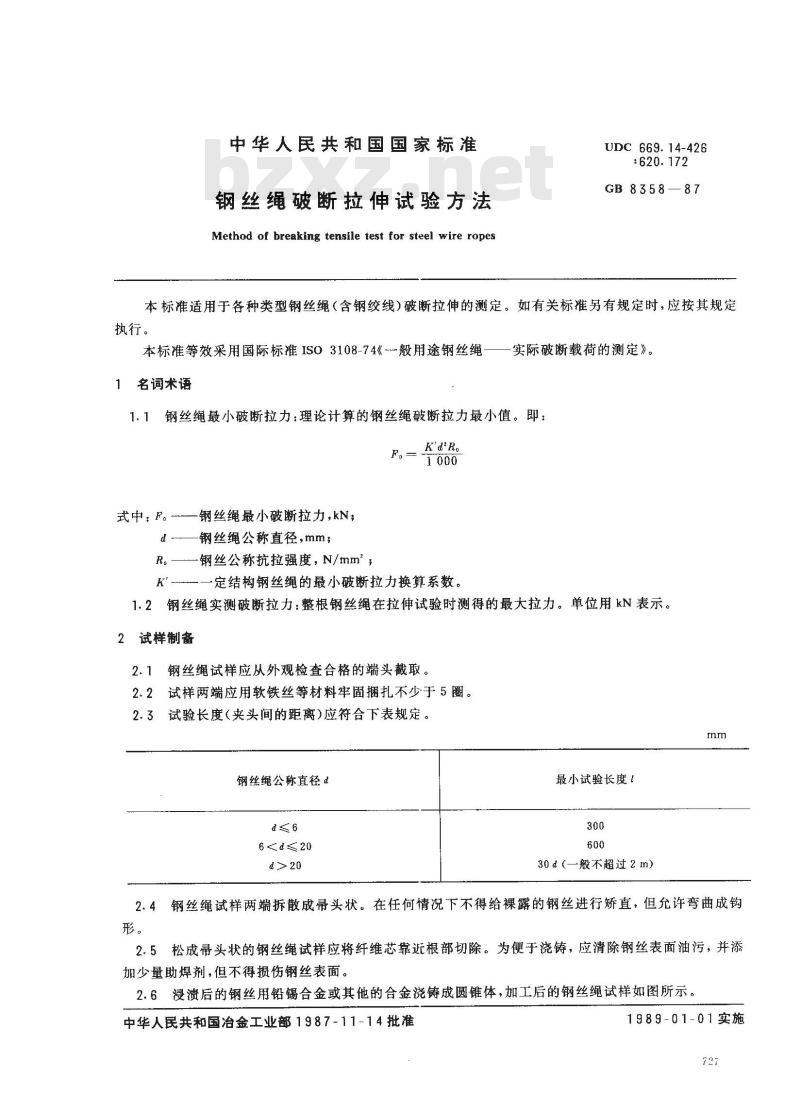

【国家标准(GB)】 钢丝绳破断拉伸试验方法

中华人民共和国国家标准
钢丝绳破断拉伸试验方法
Method of breaking tensile test for steel wire ropesUDC 669.14-426
GB8358—87
本标准适用于各种类型钢丝绳（含钢绞线）破断拉伸的测定。如有关标准另有规定时，应按其规定执行。
本标准等效采用国际标准ISO3108-74《-般用途钢丝绳名词术语
实际破断载荷的测定》。
1.1钢丝绳最小破断拉力：理论计算的钢丝绳破断拉力最小值。即：F，
式中：F。-—钢丝绳最小破断拉力，kN;d钢丝绳公称直径，mm；
R。—钢丝公称抗拉强度，N/mm2，K
K'd'Ro
一定结构钢丝绳的最小破断拉力换算系数。1.2钢丝绳实测破断拉力：整根钢丝绳在拉伸试验时测得的最大拉力。单位用kN表示。2试样制备
2.1钢丝绳试样应从外观检查合格的端头截取。2.2试样两端应用软铁丝等材料牢固捆扎不少于5圈。2.3试验长度（夹头间的距离）应符合下表规定。mm
钢丝绳公称直径
最小试验长度！
30 d（一般不超过2 m）
钢丝绳试样两端拆散成帚头状。在任何情况下不得给裸露的钢丝进行矫直，但允许弯曲成钩2. 4
2.5松成帚头状的钢丝绳试样应将纤维芯靠近根部切除。为便于浇铸，应清除钢丝表面油污，并添加少量助焊剂，但不得损伤钢丝表面。2.6浸渍后的钢丝用铅锡合金或其他的合金浇铸成圆锥体，加工后的钢丝绳试样如图所示。中华人民共和国冶金工业部1987-11-14批准1989-01-01实施
GB8358—87

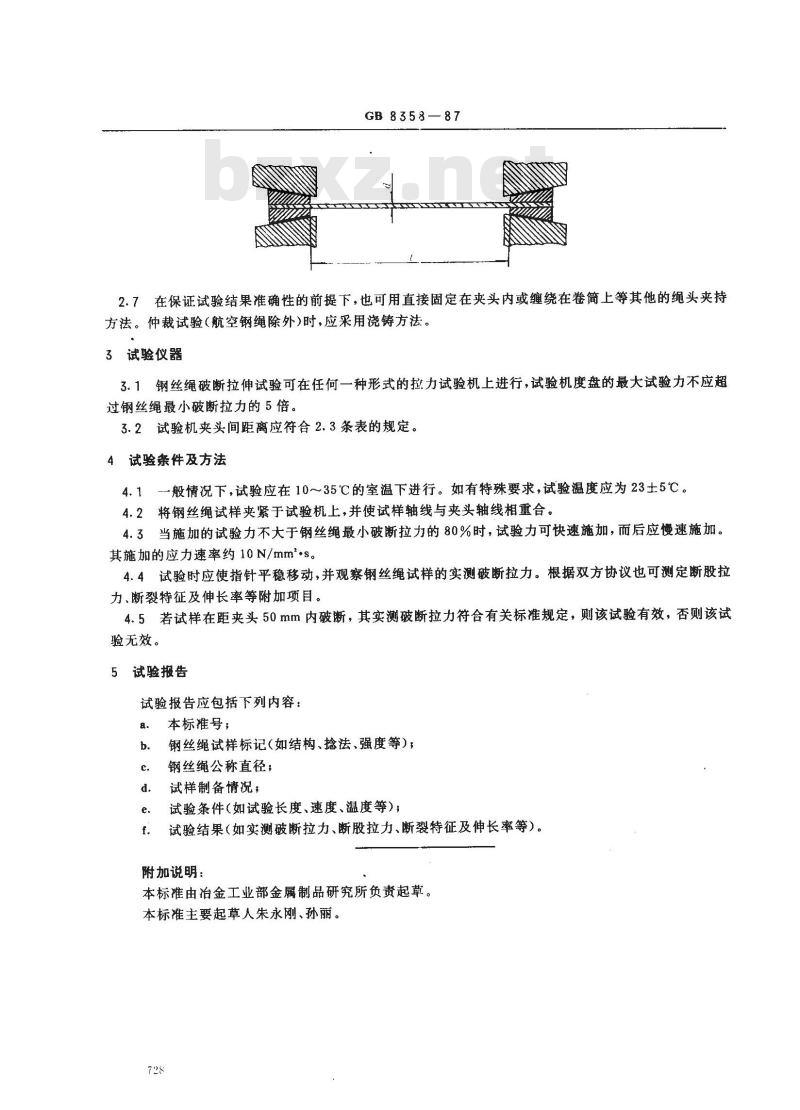

2.7在保证试验结果准确性的前提下，也可用直接固定在夹头内或缠绕在卷简上等其他的绳头夹持方法。仲裁试验（航空钢绳除外)时，应采用浇铸方法。3试验仪器
3.1钢丝绳破断拉伸试验可在任何一种形式的拉力试验机上进行，试验机度盘的最大试验力不应超过钢丝绳最小破断拉力的5倍。
3.2试验机夹头间距离应符合2.3条表的规定。4试验条件及方法
4.1--般情况下，试验应在10～35℃的室温下进行。如有特殊要求，试验温度应为23士5℃。4.2将钢丝绳试样夹紧于试验机上，并使试样轴线与夹头轴线相重合。4.3当施加的试验力不大于钢丝绳最小破断拉力的80%时，试验力可快速施加，而后应慢速施加。其施加的应力速率约10N/mm·s。4.4试验时应使指针平稳移动，并观察钢丝绳试样的实测破断拉力。根据双方协议也可测定断股拉力、断裂特征及伸长率等附加项目。4.5若试样在距夹头50mm内破断，其实测破断拉力符合有关标准规定，则该试验有效，否则该试验无效。wwW.bzxz.Net
试验报告
试验报告应包括下列内容：
本标准号；
钢丝绳试样标记（如结构、捻法、强度等）；钢丝绳公称直径，
试样制备情况；
试验条件（如试验长度、速度、温度等）；试验结果（如实测破断拉力、断股拉力、断裂特征及伸长率等）。附加说明：
本标准由冶金工业部金属制品研究所负责起草。本标准主要起草人朱永刚、孙丽。728
