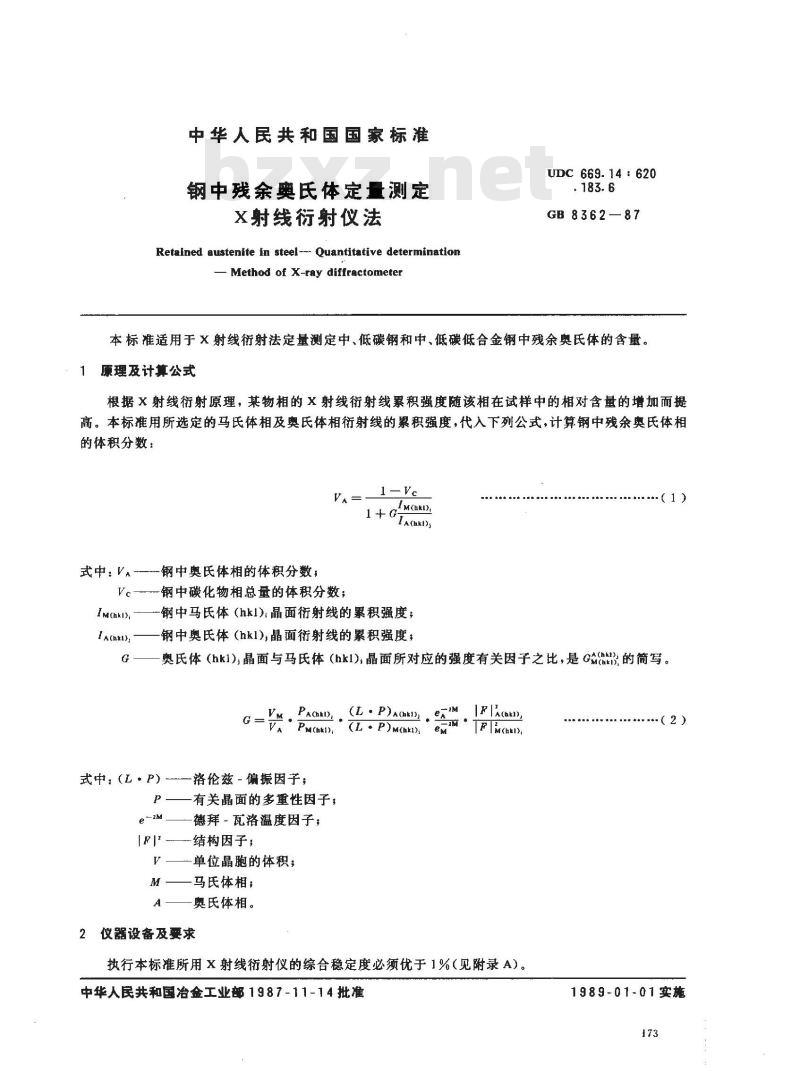

【国家标准(GB)】 钢中残余奥氏体定量测定 X射线衍射仪法

中华人民共和国国家标准
钢中残余奥氏体定工测定
X射线衍射仪法
Retained austenite in steel --- Quantitative determination- Method of X-ray diffractometerUDC 669. 14 : 620
.183.6
GB 8362—87
本标准适用于X射线衍射法定量测定中、低碳钢和中、低碳低合金钢中残余奥氏体的含量，1原理及计算公式
根据X射线衍射原理，某物相的X射线衍射线累积强度随该相在试样中的相对含量的增加而提高。本标准用所选定的马氏体相及奥氏体相衍射线的累积强度，代入下列公式，计算钢中残余奥氏体相的体积分数：
式中：VA
钢中奥氏体相的体积分数；
Vc—钢中碳化物相总量的体积分数；Im(akt),
IA(ha)
1—Ve
1 +clmhkD
la(hkn))
钢中马氏体（hk1).晶面衍射线的累积强度；钢中奥氏体（hkl),晶面衔射线的累积强度；*-(1)
奥氏体（hk1),晶面与马氏体（hk1)；晶面所对应的强度有关因子之比，是Ga(h)的简写。G
式中:(L·P)
VM, PAaki).L. P)a(ki)。eM. IFlACak)(L.P)M(hk1):
FM(hkl)
Pm(hkn);
洛伦兹－偏振因子；
有关晶面的多重性因子；
德拜－瓦洛温度因子；
结构因子；
单位晶胞的体积；
马氏体相；
奥氏体相。
2仪器设备及要求
执行本标准所用X射线衍射仪的综合稳定度必须优于1%（见附录A）。中华人民共和国冶金工业部1987-11-14批准（2）
1989-01-01实施

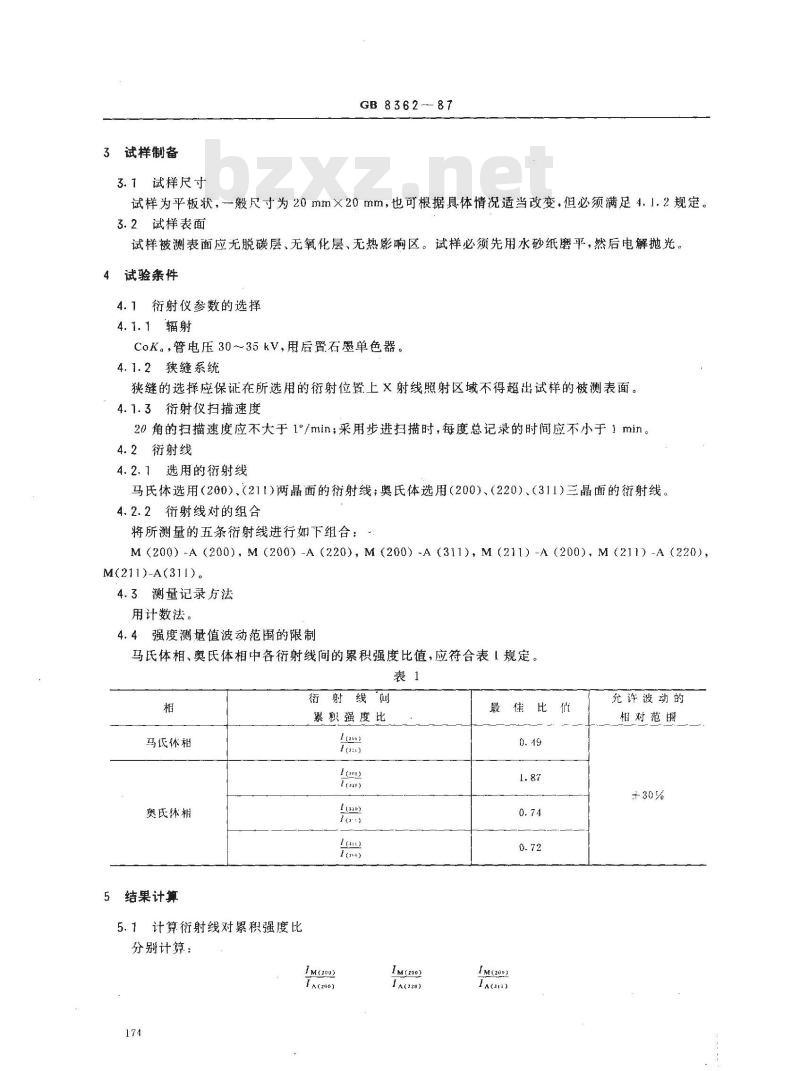

3试样制备
3.1试样尺寸
GB 8362- 87
试样为平板状，一般尺寸为20mm×20mm，也可根据具体情况适当改变，但必须满足4.1.2规定。3.2试样表面
试样被测表面应无脱碳层、无氧化层、无热影响区。试样必须先用水砂纸磨平，然后电解抛光。4试验条件
4.1衍射仪参数的选择
4.1.1辐射
CoK。，管电压30~35kV，用后置石墨单色器。4.1.2狭缝系统
狭缝的选择应保证在所选用的衍射位置上X射线照射区域不得超出试样的被测表面。4.1.3衍射仪扫描速度
20角的扫描速度应不大于1°/min；采用步进扫描时，每度总记录的时间应不小于1min。4.2衍射线
4.2.1选用的衍射线
马氏体选用（200）、（211)两晶面的衔射线；奥氏体选用（200）、（220）、（311）三晶面的衔射线。4.2.2衍射线对的组合
将所测量的五条衍射线进行如下组合：M(200)-A (200), M(200) -A(220), M(200)-A (311), M(211) -A(200), M(211) -A(220),M(211)-A(311)。
4.3测量记录方法
用计数法。
4.4强度测量值波动范围的限制
马氏体相、奥氏体相中各衍射线间的累积强度比值，应符合表1规定。表1
马氏体相
奥氏体
5结果计算
5.1计算衍射线对累积强度比
分别计算：
衍射线间
累积强度比
TA(2ng)
IM(2002
TA(220)www.bzxz.net
Im(200)
允许波动的
相对范围
TA(200)

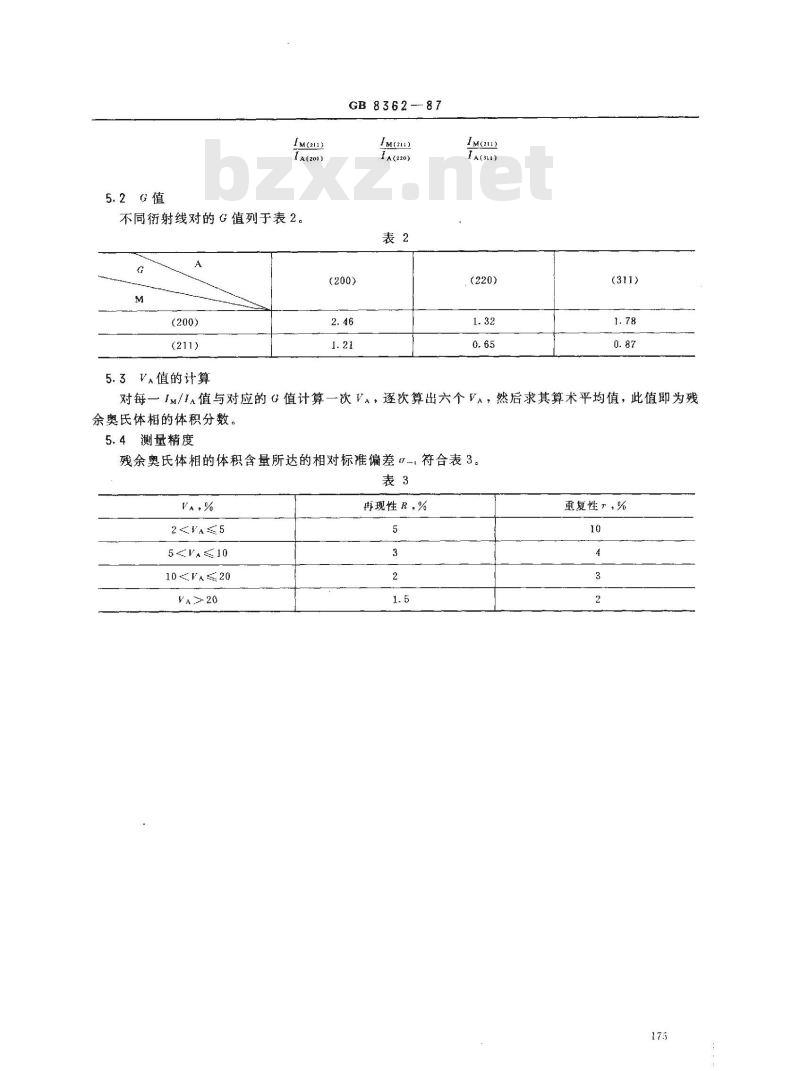

不同衔射线对的G值列于表2。
5.3V值的计算
GB 8362--87
IM(2m)
TA(220)
对每一Im/IA值与对应的G值计算一次VA，逐次算出六个VA，然后求其算术平均值，此值即为残余奥氏体相的体积分数。
5.4测量精度
残余奥氏体相的体积含量所达的相对标推偏差行符合表3。表3
510VA≤20
再现性R，%
重复性”，%
GB 8362-87

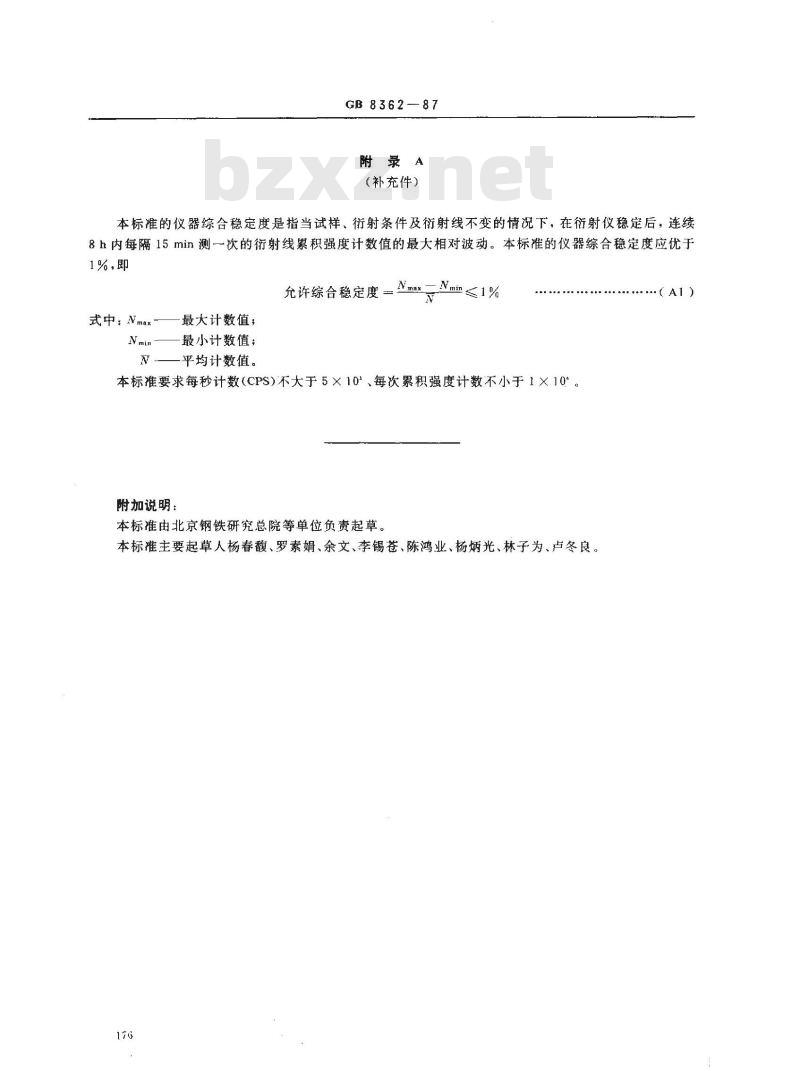

附录A
（补充件）
本标准的仪器综合稳定度是指当试样、衔射条件及衔射线不变的情况下，在衍射仪稳定后，连续8h内每隔15min测一次的衍射线累积强度计数值的最大相对波动。本标准的仪器综合稳定度应优于1%，即
式中，Nmax最大计数值，
Nmin-——最小计数值；
N—平均计数值。
允许综合稳定度Nmax
Nmi≤1%
本标准要求每秒计数(CPS)不大于5×10°、每次累积强度计数不小于1×10°。附加说明：
本标准由北京钢铁研究总院等单位负责起草。本标准主要起草人杨春馥、罗素娟、余文、李锡苍、陈鸿业、杨炳光、林子为、卢冬良。176
