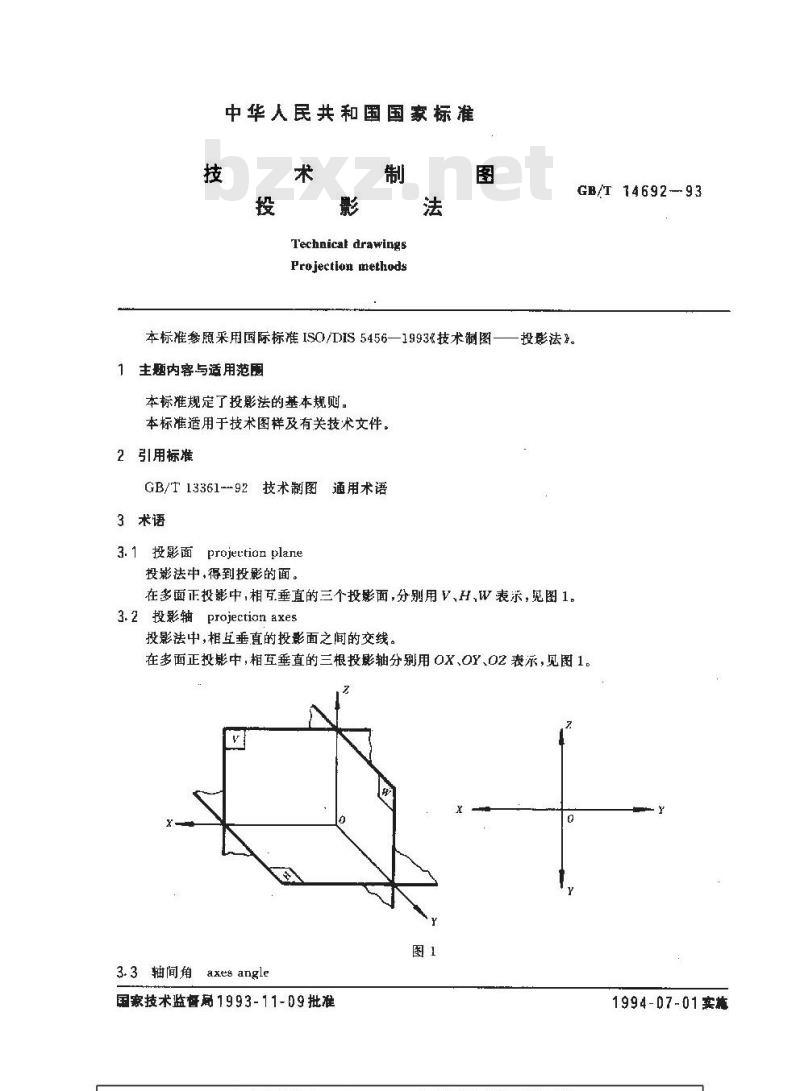

【国家标准(GB)】 技术制图 投影法

中华人民共和国国家标准
Technical drawings
Pro jection methods
本标准参照采用国际标准ISO/DIS5456—1993&技术制图-主题内容与适用范围
本标准规定了投影法的基本规购。本标准适用于技术图样及有关技术文件。2引用标准
GB/T13361-92技术制图通用术语3术语
3. 1投影面 projet:tian plane投影法中得到投影的面。
-投影法》。
在多面正投影中，相互垂直的三个投影面，分别用V、H、W表示，见图1。3.2投影轴projection axes
投影法中,相互垂直的投影面之间的交线。GB/T74692-93
在多面正投影中，相互垂直的三根投影轴分别用0X、OY、O2表示，见图1。2
3.3轴间角
axesanigle
国家技术监督局1993-11-D9批准1994-07-01实施
GB/T 14692—93
轴测投影图中，两根轴测轴之间的夹角。3.4轴向伸缩系数 coefficient of axial defornatian：轴测轴上的单位长度与相应投影轴上的单位长度的比值。X、OY、OZ轴上的伸缩系数分别用P1、1 和 r, 表示,简化伸缩系数分别用 p、 和 r 表示。3.5画面pictureplane
绘制透视图的投影平面。
3.6视点visionpoin
透视图中，观察者眼睛所在的位暨，即投影中心。3.7主点mainpoint
视点在画面上的正投影。
3.8灭点vanishingpoint
直线上无穷远点的透视。
3. 9视锥vision cone
以通过视点且垂直画面的视线为轴，视点为硬点，由视线形成的圆锥。其他术语见GB/T13361。

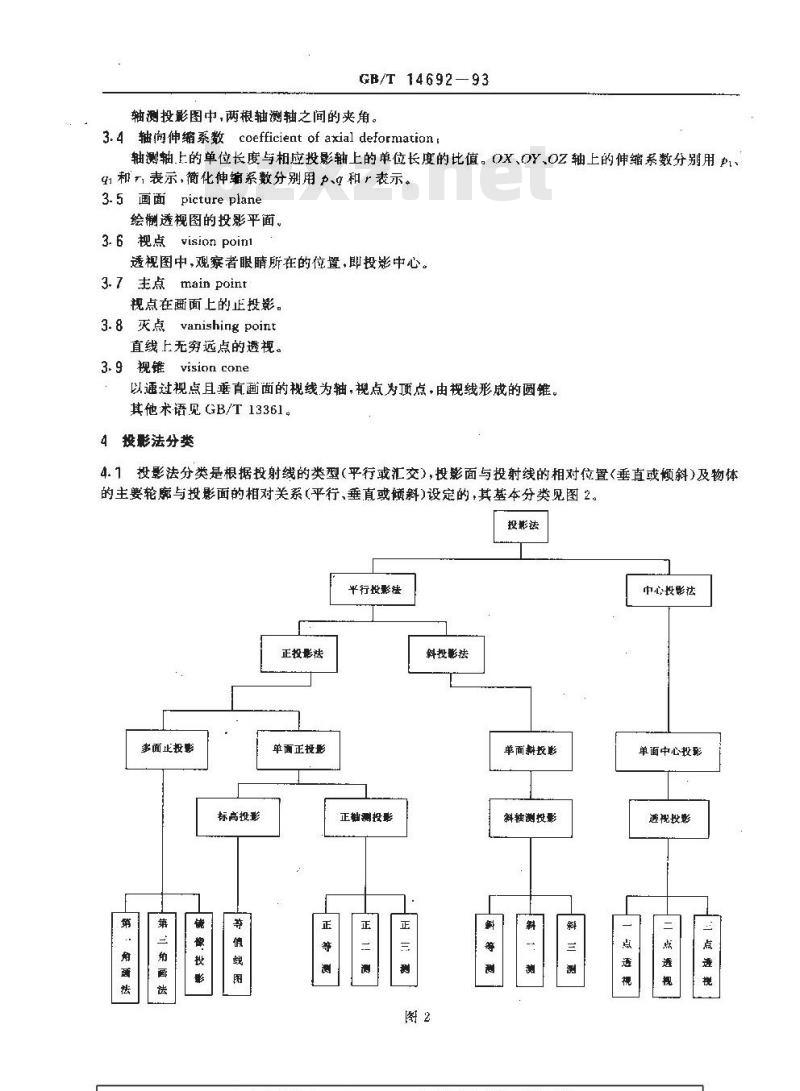

4投影法分类
4.1投影法分类是根据投射线的类型（平行或汇交），投影面与投射线的相对位置<垂直或倾斜)及物体的主要轮痴与投影面的相对关系(平行、垂直或倾斜)设定的，其基本分类见图2。投影法
平行投影法
正投影法
来面止投影
标高投影
单面正挺影
正轴测投影www.bzxz.net
斜投影法
单面辩投影
科轴测投影
中心投影法
单面中心投影
通视投影
GB/T1469293
4.2绘制技术图样时，应以采用正投影法为主，以轴测投影法及透视投影法为辅。5正投影法
5.1基本要求
5.1.1表示一个物体可有六个基本投影方向，见图3。相应地有六个基本的投影平面分别垂直于六个基本投影方向。物体在基本投影面上的投影称为基本视图。投影方向
方向代号
自前方投影
自上方投影
自左方投影
自右方投影
自下方投影
自后方投影
5.1.2从前方投影的视图应尽量反映物体的主要特征，该视图称为主视图。视围名称
生视图或正立面图
俯规图或平面图
左视图或左侧立面图
右规图或右侧立面图
仰规图或底面图
后视图或背立面菌
5.1.3可根据实际情况选用其他视图，在完整、清晰地表达物体特征的前提下，使视图数量为最少，力求制图篇便。
5.1.4应果用第角画法布置六个基本视图，也允许按5.2.1.5的规定选择。5.1.5在视图中，应用粗实线画出物体的可见轮廉。必要时，还可用虚线画出物体的不可见轮廓。5.2表示法
5.2. 1 第一角画法
5.2.1.1将物体置于第一分角内，即物体处于观察者与投影面之间进行投影，然后按规定展开投影面。5.2.1.2六个基本投影面的展开方法见图4。各视图的配置见图5。5.2.1.3在冏一张图纸内按图5配置视图时，一律不注规图的名称。5.2.1.4必要时，可画出第一角画法的识别符号，见图6。图4
GB/T14692—93

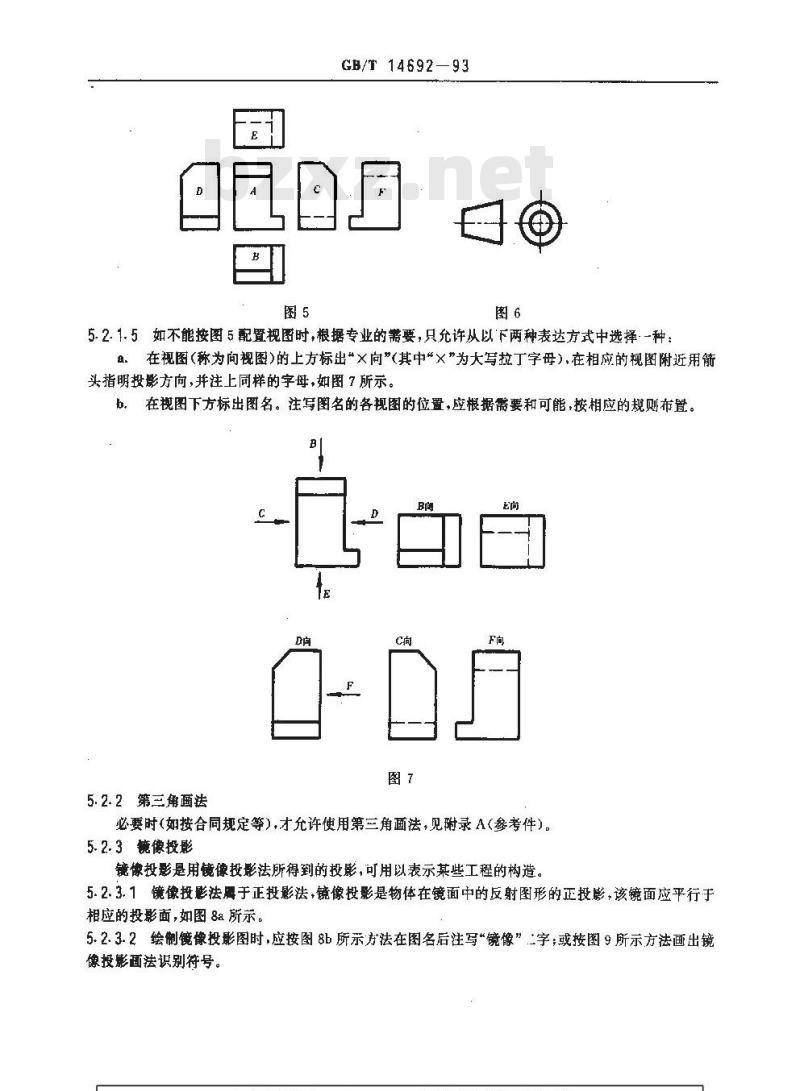

5.2.1.5如不能按图5配置视图时，根据专业的需要，只允许从以下两种表达方式中选择-种：在视图（称为向视图）的上方标出“×向”（其中\×”为大写拉丁字母），在相应的视图附近用筋头指明投影方向，并注上同样的字母，如图7所示。b。在视图下方标出图名。注写图名的各规图的位置，应根据需要和可能，按相应的规则布置。B
5.2.2第三角画法
必要时(如按合同规定等)，才允许使用第三角画法，见附录A(参考件）5.2.3镜像投影

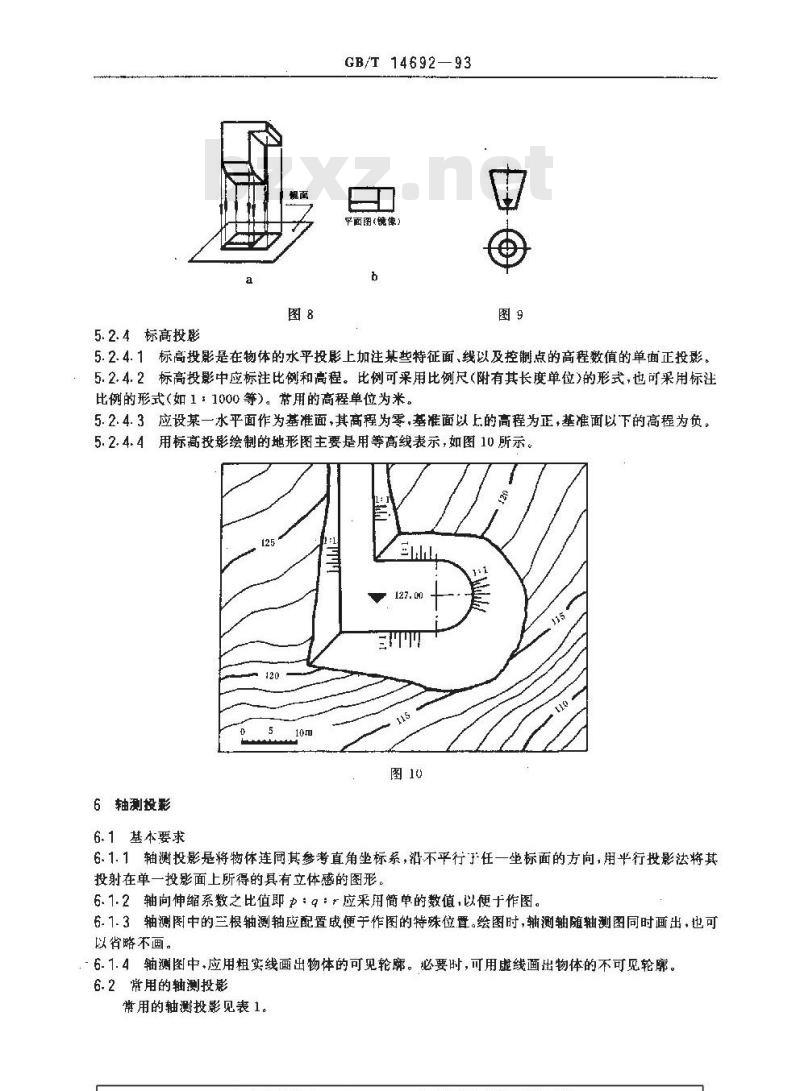

镜像投影是用镜像投影法所得到的投影，可用以表示某些工程的构造。5.2.3.1镜像投影法属于正投影法，镜像投影是物体在镜面中的反射图形的正投影，该镜面应平行于相应的投影面，如图8a所示。
5.2.3.2绘制镜像投影图时，应按图8b所示方法在图名后注写“镜像”字；或按图9所示方法画出镜像投影面法识别符号。
5.2.4标高投影
GB/T14692—93
平面图（镜像）
5.2.4.1标高投影是在物体的水平投影上加注某些特征面、线以及控制点的高程数值的单面正投影。5.2.4.2标高投影中应标注比例和高程。比例可采用比例尺（附有其长度单位)的形式，也可采用标注比例的形式（如1：1000等）。常用的高程单位为米。5.2. 4. 3应设某一水平面作为基准面,其高程为零,基准面以上的高程为正,基准面以下的高程为负，5.2.4.4用标高投影绘制的地形图主要是用等高线表示，如图10所示。06
6轴测投影
6.1 基本要求
6.1.1轴测投影是将物体连同其参考直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得的具有立体感的图形，6.1.2轴向伸缩系数之比值即力：9：r应采用简单的数值，以便于作图。6. 1. 3轴测图中的兰根轴测轴应配置成便于作图的特殊位置。绘图时,轴测轴随轴测图同时画出，也可以省略不画，
6.1.4轴测图中、应用粗实线画出物体的可见轮廊。必要时，可用虚线画出物体的不可见轮廉。6.2常用的轴测投影
常用的轴测投影见表1。
轴测类型
伸缩系数
简化系数
轴间角
遵视投影
7.1基本要求
GB/T 14692-93
正轴测投影
投影线与轴測投影面垂直
等测投影
正等测
二投影
正三测
P1=r; = 0. 94
三测投影
正三测
斜轴测投影
投影线与轴测投影面倾斜
等測投影
斜等测
二测投影
斜二测
7.1.1透视投影是用中心投影法将物体投射在单一投影面上所得到的具有立体感的图形。三测投影
斜三测
7.1.2透视视点的位置应符合人眼观看物体时的位置。视点离开物体的距离一般应使物体位于正常视锥范围内，正常视锥的项角约为60°。7.1.3根据画面对物体的长，宽、高三组主方向棱线的相对关系（平行、垂直或倾斜），透视图分为一点透规，二点透视和三点透视，可根据不同的透视效果分别选用。7.1.4透视图中，应用粗实线表示物体的可见轮率。.必要时，可用虚线表示不可见轮廓。7.2透视图的画法
7.2.1一点透视
7.2.1.1-一点透视中画面应与物体的长度和高度两组棱线的方向平行。7.2.1.2物体宽度主方向的棱线与面面垂直，其灭点就是主点，见图11。GB/T14692—-93
7.2.1.3画一点透规时.可用视线迹点法或距离点法作图。7.2.2两点透规
7.2.2.1两点透视中，画面应与物体的高度方向的棱线平行。7.2.2-2画面与物体的主要立面的偏角以20°～40°为宜。7.2.2.3物体的长度和宽度两组主方向的棱线与画面相交，有两个灭点，均位于视平线h-h上，见图12。
7.2.2.4可用迹点火点法或量点法画二点透视。7.2.3三点透视
GB/T 14692-93
7.2.3.1三点透视中画面应与物体的长，宽和高三组棱线均倾斜，7.2.3.2物体的长、宽和高三组主方向校线各有个灭点，共有三个灭点，见图13图13
7.2.3.3画面与物体高度方向的棱线的倾斜角度以15°~~30°为宜7.2.3.4画水平投影的透视与二点透视相同，高度方向的尺寸可用量点法量取。GB/T14692—93
附录A
第兰角画法
参考件）
A1采用第角画法时，物体骨第二分角内，即投影面处于观察者与物体之间进行投影，然后按规定展开投影面。
A2六个基本影面的展开方法见图A1。各视图的配置见图A2。图Al
A3在同张图纸内按图A2配置视图时，…一律不注视图名称。A4、采用第三角画法时，必须在图样中画出第三角投影的识别符号，见图A3。DA
G/ 14692-93
大连海运学院、东南大学、成都科技大学、武汉水利心学院、中国建筑技术中心标准所等单位负责起草本标准主要起草人学谈，王宏祖、唐人卫、盂统，何斯特，强毅
