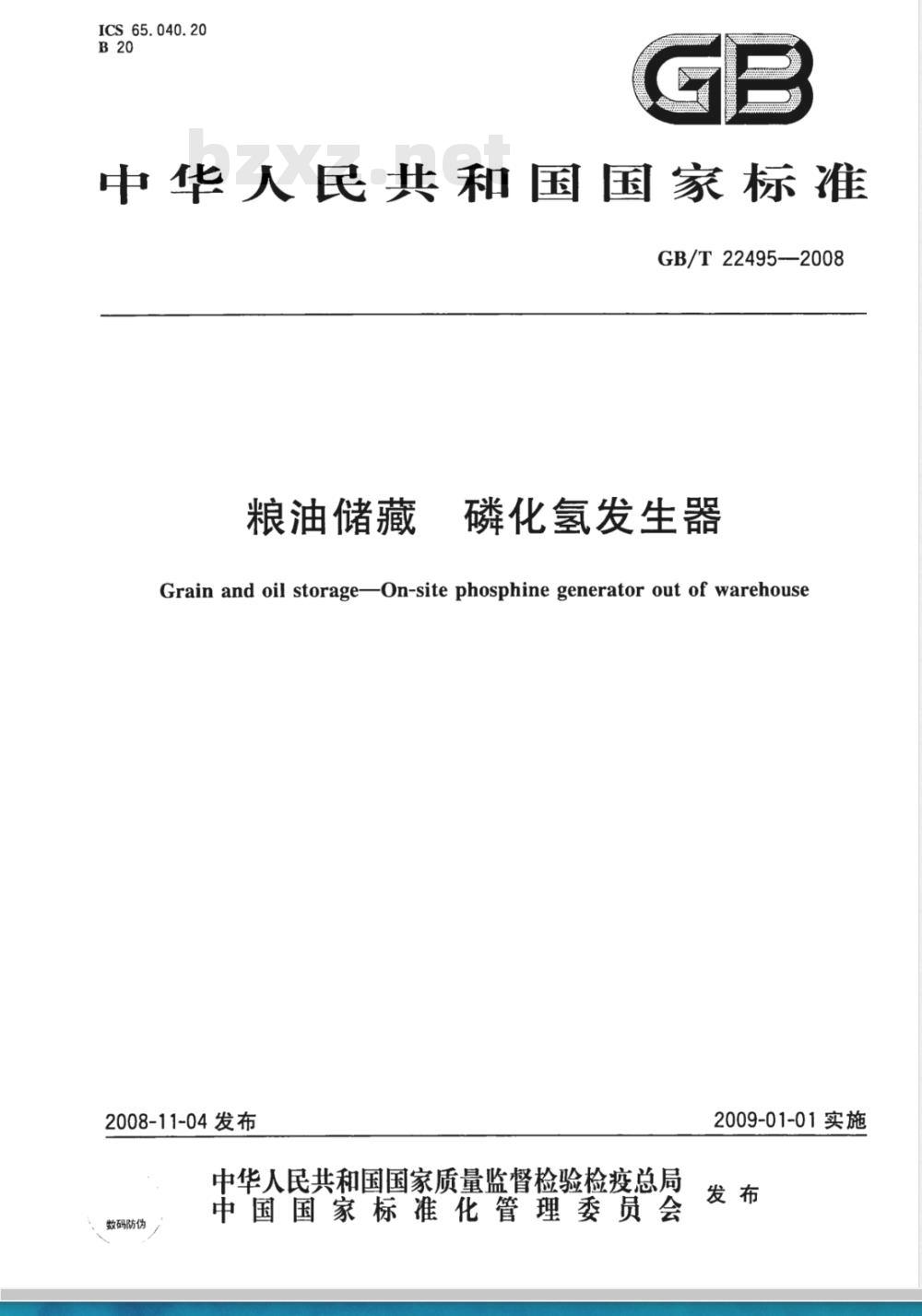

【国家标准(GB)】 粮油储藏 磷化氢发生器

ICS 65. 040.20
中华人民共和国国家标准國
GB/T22495-—2008
粮油储藏
磷化氢发生器
Grain and oil storageOn-site phosphine generator out of warehouse2008-11-04发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-01-01实施

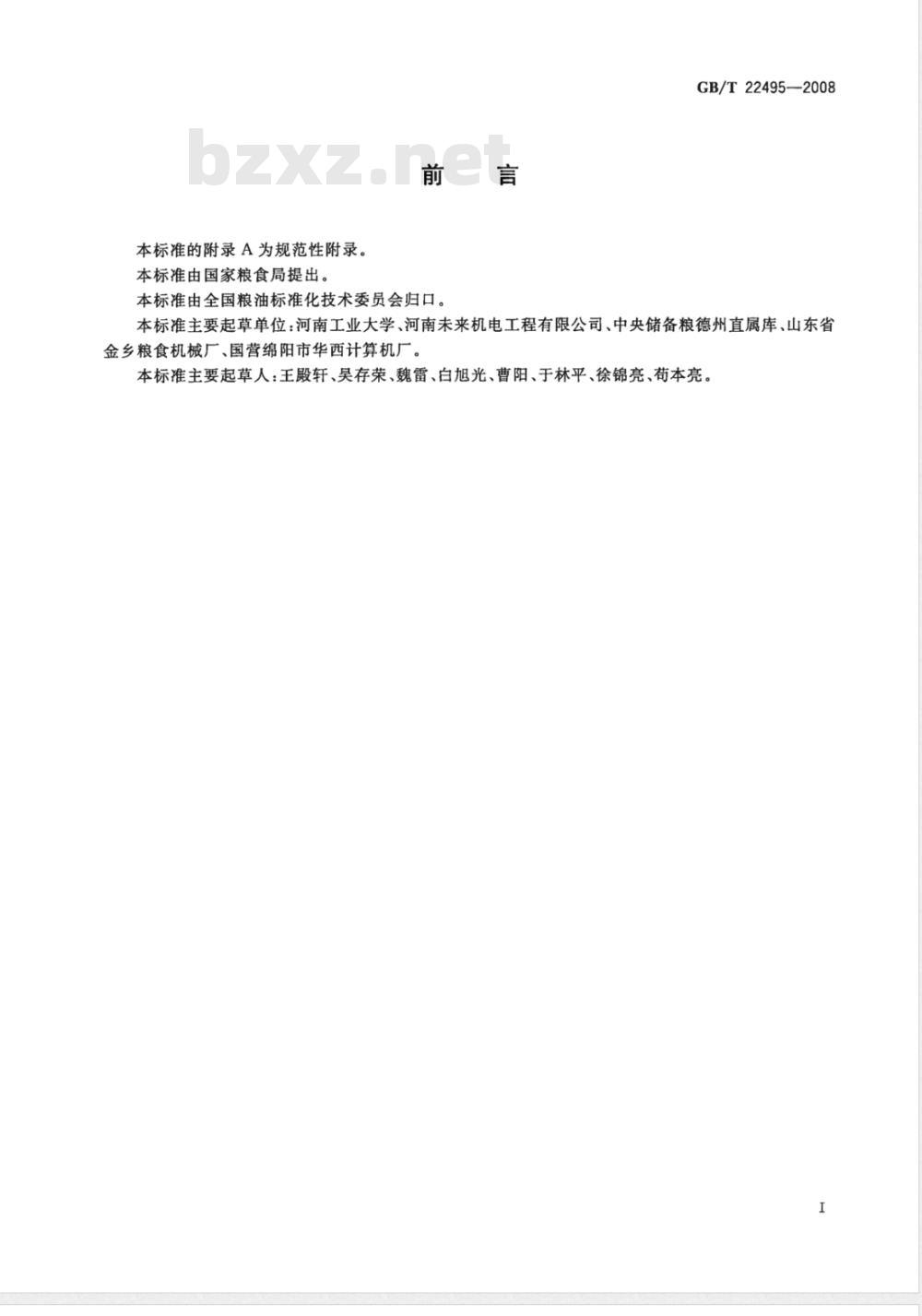

本标准的附录A为规范性附录。
本标准由国家粮食局提出
本标准由全国粮油标准化技术委员会归口。GB/T22495—2008
本标准主要起草单位：河南工业大学、河南未来机电工程有限公司、中央储备粮德州直属库、山东省金乡粮食机械厂、国营绵阳市华西计算机厂。本标准主要起草人：王殿轩、吴存荣、魏雷、白旭光、曹阳、于林平、徐锦亮、苟本亮。I

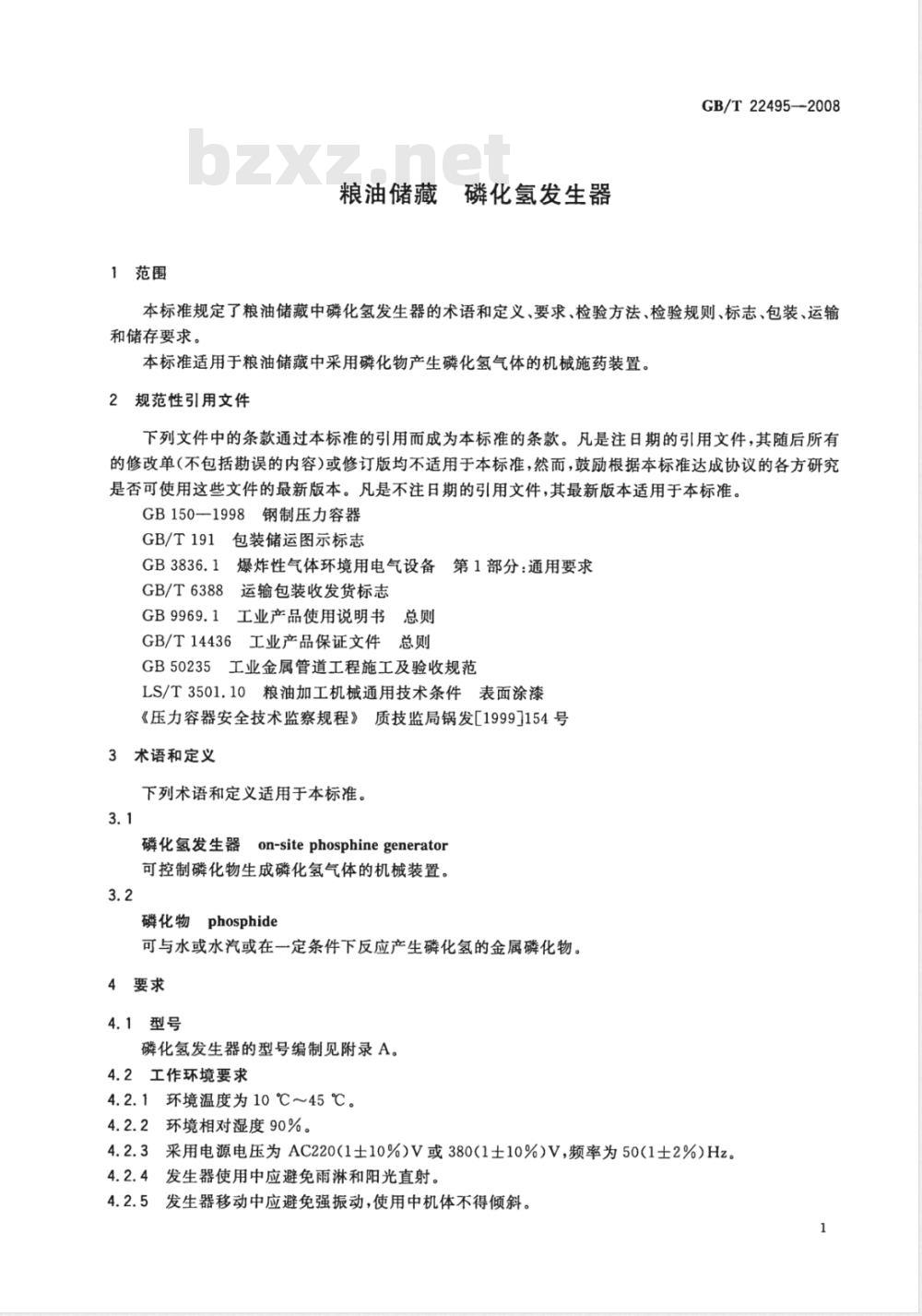

1范围
粮油储藏磷化氢发生器
GB/T22495-2008
本标准规定了粮油储藏中磷化氢发生器的术语和定义、要求、检验方法、检验规则、标志、包装、运输和储存要求。
本标准适用于粮油储藏中采用磷化物产生磷化氢气体的机械施药装置。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150-1998钢制压力容器
GB/T191包装储运图示标志
GB3836.1爆炸性气体环境用电气设备第1部分：通用要求GB/T6388运输包装收发货标志
GB9969.1工业产品使用说明书总则GB/T14436工业产品保证文件总则GB50235工业金属管道工程施工及验收规范LS/T3501.10粮油加工机械通用技术条件表面涂漆《压力容器安全技术监察规程》质技监局锅发[1999]154号3术语和定义
下列术语和定义适用于本标准。3.1
on-site phosphine generator
磷化氢发生器
可控制磷化物生成磷化氢气体的机械装置。3.2
磷化物phosphide
可与水或水汽或在一定条件下反应产生磷化氢的金属磷化物。4要求
4.1型号
磷化氢发生器的型号编制见附录A。4.2工作环境要求此内容来自标准下载网
4.2.1环境温度为10℃～45℃。
4.2.2环境相对湿度90%。
4.2.3采用电源电压为AC220(1±10%)V或380(1±10%)V，频率为50(1士2%)Hz。4.2.4
发生器使用中应避免雨淋和阳光直射。4.2.5
发生器移动中应避免强振动，使用中机体不得倾斜。1
GB/T22495—2008

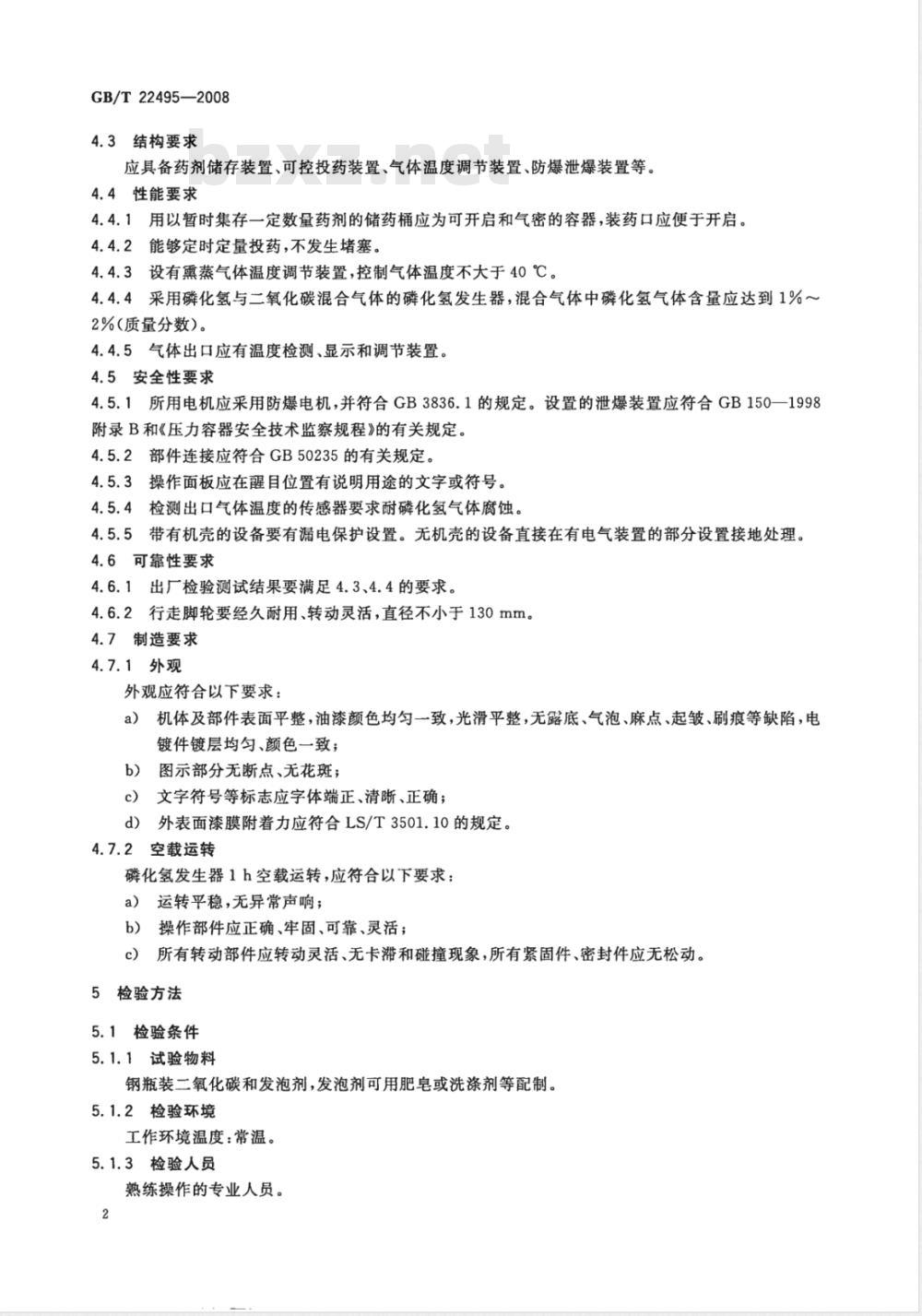

4.3结构要求
应具备药剂储存装置、可控投药装置、气体温度调节装置、防爆泄爆装置等。4.4性能要求
4.4.1用以暂时集存一定数量药剂的储药桶应为可开启和气密的容器，装药口应便于开启。4.4.2能够定时定量投药，不发生堵塞。4.4.3设有薰蒸气体温度调节装置，控制气体温度不大于40℃。4.4.4采用磷化氢与二氧化碳混合气体的磷化氢发生器，混合气体中磷化氢气体含量应达到1%～2%（质量分数）。
4.4.5气体出口应有温度检测、显示和调节装置。4.5安全性要求
4.5.1所用电机应采用防爆电机，并符合GB3836.1的规定。设置的泄爆装置应符合GB150一1998附录B和《压力容器安全技术监察规程》的有关规定。4.5.2部件连接应符合GB50235的有关规定。4.5.3操作面板应在醒目位置有说明用途的文字或符号。4.5.4检测出口气体温度的传感器要求耐磷化氢气体腐蚀。4.5.5带有机壳的设备要有漏电保护设置。无机壳的设备直接在有电气装置的部分设置接地处理。4.6可靠性要求
4.6.1出厂检验测试结果要满足4.3、4.4的要求。4.6.2行走脚轮要经久耐用、转动灵活，直径不小于130mm。4.7制造要求
4.7.1外观
外观应符合以下要求
a）机体及部件表面平整，油漆颜色均匀一致，光滑平整，无露底、气泡、麻点、起皱、刷痕等缺陷，电镀件镀层均匀、颜色一致；
图示部分无断点、无花斑；
c）文字符号等标志应字体端正、清晰、正确；d）外表面漆膜附着力应符合LS/T3501.10的规定。4.7.2空载运转
磷化氢发生器1h空载运转，应符合以下要求：a）运转平稳，无异常声响；
操作部件应正确、牢固、可靠、灵活；b）
c）所有转动部件应转动灵活、无卡滞和碰撞现象，所有紧固件、密封件应无松动。5检验方法
5.1检验条件
5.1.1试验物料
钢瓶装二氧化碳和发泡剂，发泡剂可用肥皂或洗涤剂等配制。5.1.2检验环境
工作环境温度：常温。
5.1.3检验人员
熟练操作的专业人员。

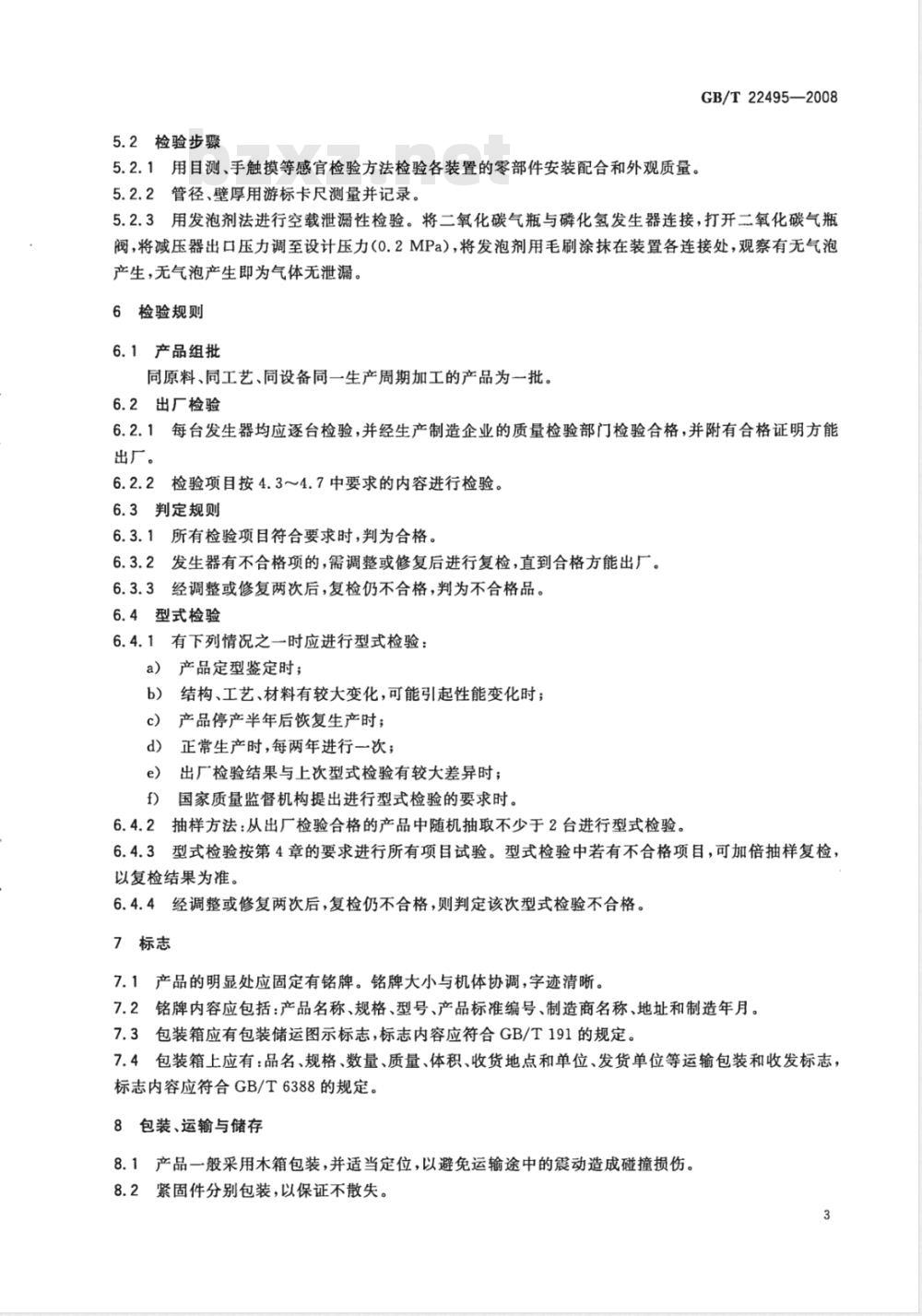

5.2检验步骤
5.2.1用目测、手触摸等感官检验方法检验各装置的零部件安装配合和外观质量。5.2.2管径、壁厚用游标卡尺测量并记录。GB/T22495—2008
5.2.3用发泡剂法进行空载泄漏性检验。将二氧化碳气瓶与磷化氢发生器连接，打开二氧化碳气瓶阀，将减压器出口压力调至设计压力（0.2MPa），将发泡剂用毛刷涂抹在装置各连接处，观察有无气泡产生，无气泡产生即为气体无泄漏。6检验规则
6.1产品组批
同原料、同工艺、同设备同一生产周期加工的产品为一批。6.2出厂检验
6.2.1每台发生器均应逐台检验，并经生产制造企业的质量检验部门检验合格，并附有合格证明方能出厂。
6.2.2检验项目按4.3～4.7中要求的内容进行检验。6.3判定规则
6.3.1所有检验项目符合要求时，判为合格。6.3.2发生器有不合格项的，需调整或修复后进行复检，直到合格方能出厂。6.3.3经调整或修复两次后，复检仍不合格，判为不合格品。6.4型式检验
6.4.1有下列情况之一时应进行型式检验：a）产品定型鉴定时；
结构、工艺、材料有较大变化，可能引起性能变化时；c）产品停产半年后恢复生产时；d)
正常生产时，每两年进行一次；出厂检验结果与上次型式检验有较大差异时；e）
f）国家质量监督机构提出进行型式检验的要求时。6.4.2抽样方法：从出厂检验合格的产品中随机抽取不少于2台进行型式检验。6.4.3型式检验按第4章的要求进行所有项目试验。型式检验中若有不合格项目，可加倍抽样复检，以复检结果为准。
6.4.4经调整或修复两次后，复检仍不合格，则判定该次型式检验不合格。7标志
7.1产品的明显处应固定有铭牌。铭牌大小与机体协调，字迹清晰。7.2铭牌内容应包括：产品名称、规格、型号、产品标准编号、制造商名称、地址和制造年月。7.3包装箱应有包装储运图示标志，标志内容应符合GB/T191的规定。7.4包装箱上应有：品名、规格、数量、质量、体积、收货地点和单位、发货单位等运输包装和收发标志，标志内容应符合GB/T6388的规定。8包装、运输与储存
8.1产品一般采用木箱包装，并适当定位，以避免运输途中的震动造成碰撞损伤。8.2紧固件分别包装，以保证不散失。3
GB/T22495—2008
随机文件应包括：
a）产品合格证，内容应符合GB/T14436的规定；b）装箱单；
使用说明书，内容应符合GB9969.1的规定。c
8.4运输和储存：发生器在运输过程中不应倾斜，避免潮湿。磷化氢发生器不使用时，应存放于室内，避免受潮、雨淋和水浸，
A.1型号编制
附录A
（规范性附录）
磷化氢发生器的型号编制
由专业代号、品种代号、型式代号、规格代号等部分组成，C
A.2示例
规格代号：次装入药剂量，单位：kg。GB/T22495—2008
型式代号：Y：液体水反应发生磷化氢；S：酸式反应发生磷化氢；C:潮解反应发生磷化氢。
品种代号：FS：磷化氢发生器。专业代号：C：粮食仓储设备。
CFSY08表示：一次最大装人药剂量为8kg的液体水反应发生磷化氢的磷化氢发生器。A.2.1
CFSC06表示：一次最大装人药剂量为6kg的潮解反应发生磷化氢的磷化氢发生器5
GB/T22495-2008
华人民共
国家标准
粮油储藏磷化氢发生器
GB/T22495-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
68517548
电话：68523946
中国标推出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16
印张0.75字数10千字
2009年1月第一版
反2009年1月第一次印刷
书号：155066·1-35538
如有印装差错
定价14.00元
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
