【国家标准(GB)】 白色颜料消色力的比较

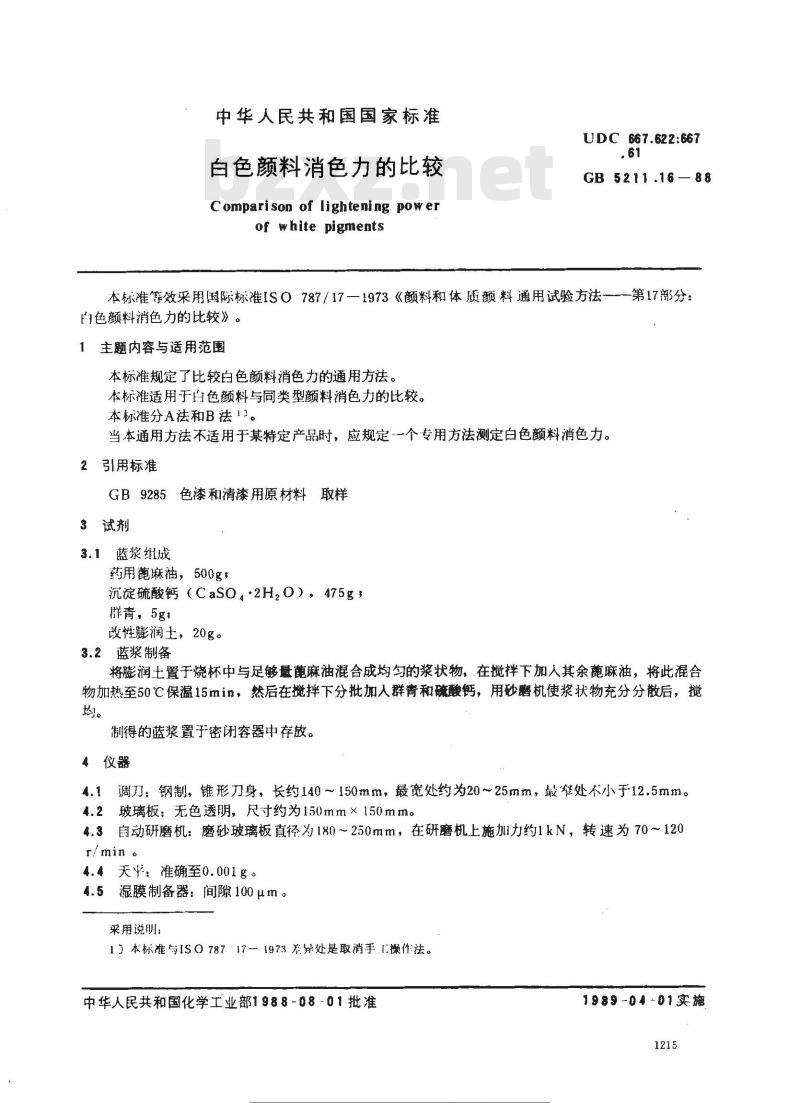

中华人民共和国国家标准
白色颜料消色力的比较
Comparison of lightening powerof white pigments
UDC 667.622:667
GB 5211.16-88
本标准等效采用国际标准ISO787/17—1973《颜料和体质额料通用试验方法第17部分：自色颜料消色力的比较》。
1主题内容与适用范围
本标准规定了比较白色颜料消色力的通用方法。本标准适用于白色颜料与同类型颜料消色力的比较。本标准分A法和B法1）。
当本通用方法不适用于某特定产品时，应规定一个专用方法测定白色颜料消色力。2引用标准
GB9285色漆和清漆用原材料取样3试剂
3.1蓝浆组成
药用葩麻油，500g
沉淀硫酸钙（CaSO，·2H20），475g，群青，5g，
改性膨润土，20g。
3.2蓝浆制备
将膨润土置于烧杯中与足够量蘭麻油混合成均匀的浆状物，在搅拌下加人其余葩麻油，将此混合物加热至50℃保温15min，然后在搅拌下分批加人群青和硫酸钙，用砂磨机使浆状物充分分散后，搅均。此内容来自标准下载网
制得的蓝浆置于密闭容器中存放。4仪器
4.1调刀：钢制，锥形刀身，长约140～150mm，最宽处约为20~25mm，最窄处不小于12.5mm。4.2玻璃板：无色透明，尺寸约为150mm×150mm。4.3自动研磨机：磨砂玻璃板直径为180～250mm，在研磨机上施加力约1kN，转速为70～120r/min e
4.4天平：准确至0.001g。
湿膜制备器：间隙100μm。
采用说明：
1）本标准与ISO787171973准异处是取消手.1操作法。中华人民共和国化学工业部1988-08-01批准注博
标行业资米免费卖
1989-04-01实施

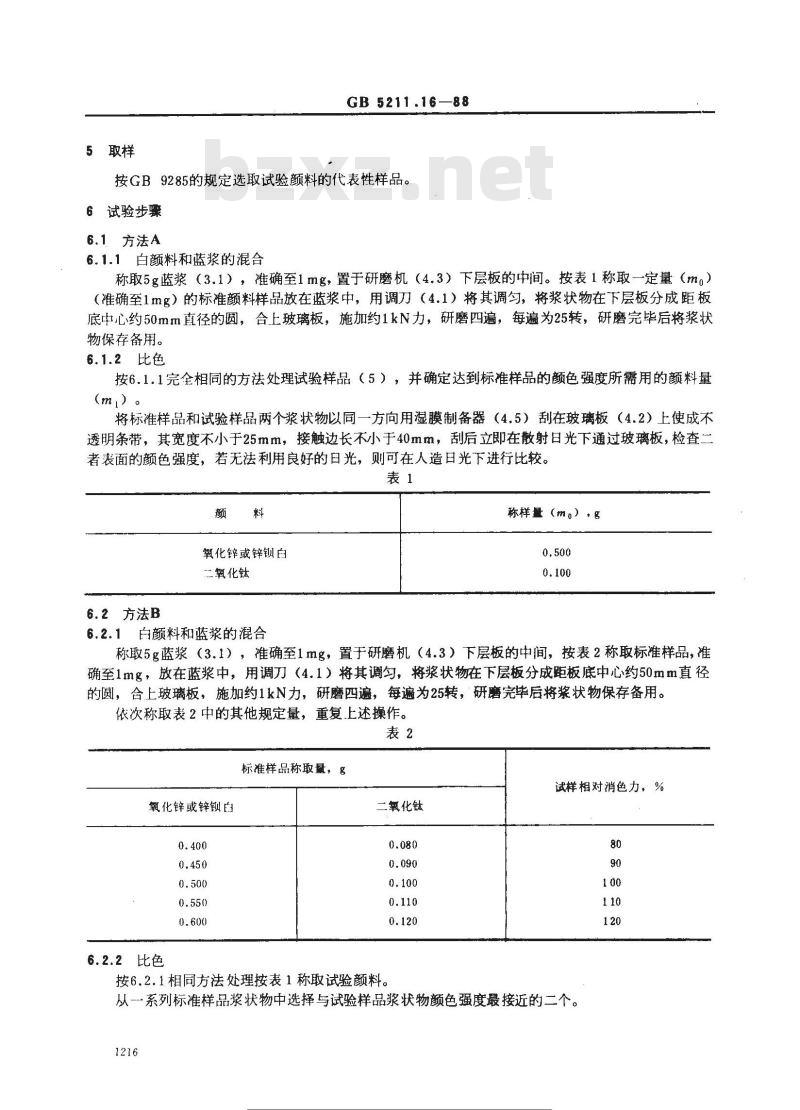

5取样
GB 5211.16—88
按GB9285的规定选取试验颜料的代表性样品。6试验步骤
6.1方法A
6.1.1白颜料和蓝浆的混合
称取5g蓝浆（3.1），准确至1mg，置于研磨机（4.3）下层板的中间。按表1称取一定量（m。）（准确至1mg）的标准颜料样品放在蓝浆中，用调刀（4.1）将其调匀，将浆状物在下层板分成距板底中心约50mm直径的圆，合上玻璃板，施加约1kN力，研磨四遍，每遍为25转，研磨完毕后将浆状物保存备用。
6.1.2比色
按6.1.1完全相同的方法处理试验样品（5），并确定达到标准样品的颜色强度所需用的颜料量(m)
将标准样品和试验样品两个浆状物以同一方向用湿膜制备器（4.5）刮在玻璃板（4.2）上使成不透明条带，其宽度不小于25mm，接触边长不小于40mm，刮后立即在散射日光下通过玻璃板，检查二者表面的颜色强度，若无法利用良好的日光，则可在人造日光下进行比较。表1
氧化锌或锌锁白
二氧化钛
6.2方法B
6.2.1自颜料和蓝浆的混合
称样量（m），g
称取5g蓝浆（3.1），准确至1mg，置于研磨机（4.3）下层板的中间，按表2称取标准样品，准确至1mg，放在蓝浆中，用调刀（4.1）将其调匀，将浆状物在下层板分成距板底中心约50mm直径的圆，合上玻璃板，施加约1kN力，研磨四遍，每遍为25转，研磨完毕后将浆状物保存备用。依次称取表2中的其他规定量，重复上述操作。表2
标准样品称取，g
氧化锌或锌钡自
6.2.2比色
二氧化钛
按6.2.1相同方法处理按表1称取试验颜料。试样相对消色力，%
从-系列标准样品浆状物中选择与试验样品浆状物颜色强度最接近的二个。1216
下减造罗
GB 5211.16—-88

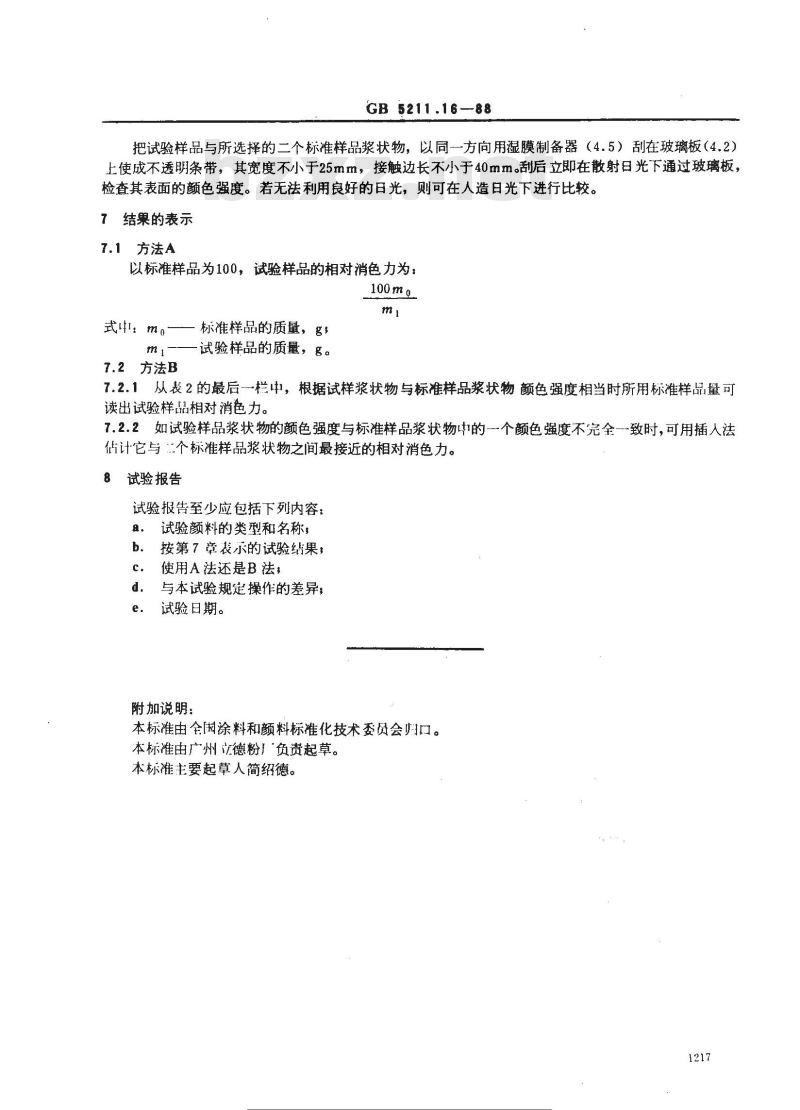

把试验样品与所选择的二个标准样品浆状物，以同一方向用湿膜制备器（4.5）刮在玻璃板（4.2）上使成不透明条带，其宽度不小于25mm，接触边长不小于40mm。刮后立即在散射日光下通过玻璃板，检查其表面的颜色强度。若无祛利用良好的日光，则可在人造日光下进行比较。7结果的表示
7.1方法A
以标准样品为100，试验样品的相对消色力为：100m。
式中：mo
7.2方法B
标准样品的质量，g，
试验样品的质量，g。
7.2.1从表2的最后-一栏中，根据试样浆状物与标准样品浆状物颜色强度相当时所用标准样品量可读出试验样品相对消色力。
7.2.2如试验样品浆状物的颜色强度与标准样品浆状物中的一个颜色强度不完全一-致时，可用插人法估计它与个标准样品浆状物之间最接近的相对消色力。8
试验报告
试验报告至少应包括下列内容：试验颜料的类型和名称，
按第7章表示的试验结果；
使用A法还是B法，
与本试验规定操作的差异，
试验日期。
附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由广州立德粉」‘负贵起草。本标准主要起草人简绍德。
不减造罗网
证低行
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
