【国家标准(GB)】 白色颜料对比率(遮盖力)的比较

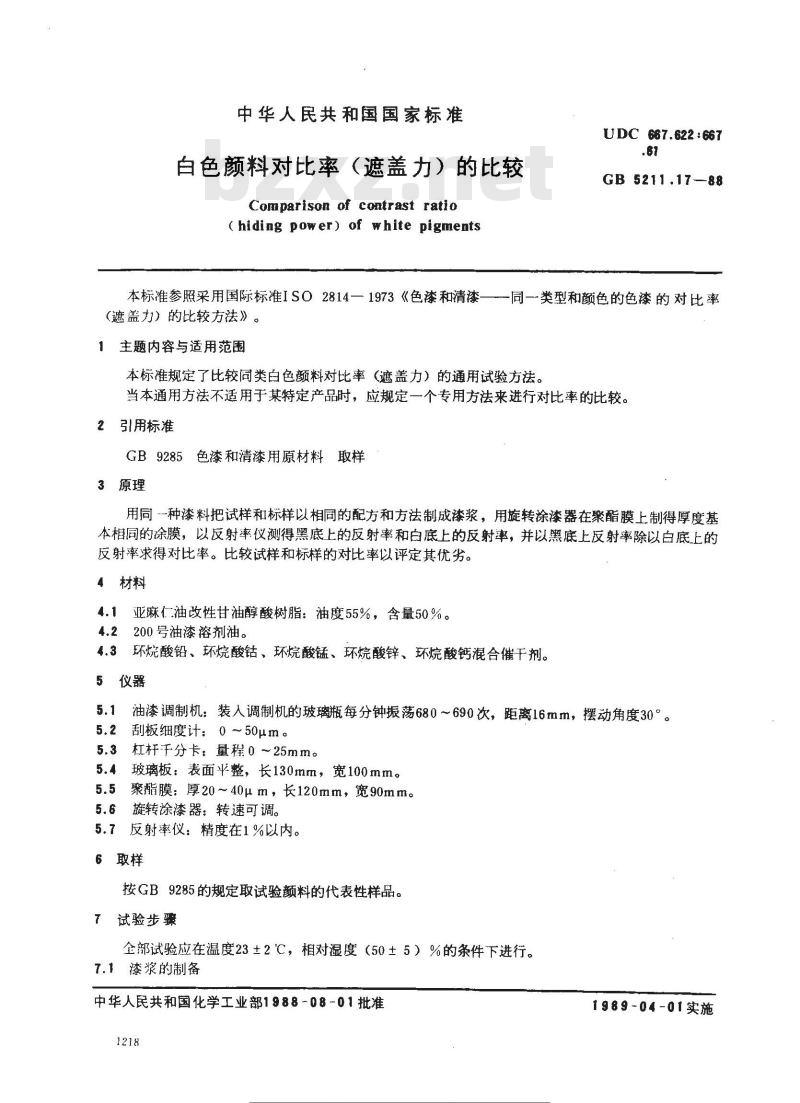

中华人民共和国国家标准
白色颜料对比率（遮盖力）的比较Comparison of contrast ratio(hiding power) of white pigments本标准参照采用国际标准ISO2814一1973《色漆和清漆-（遮盖力）的比较方法》。
主题内容与适用范围
UDC 667.622 : 667
GB 5211.17—88
一同一类型和颜色的色漆的对比率本标准规定了比较同类白色颜料对比率（遮盖力）的通用试验方法。当本通用方法不适用于某特定产品时，应规定一个专用方法来进行对比率的比较。2引用标准
GB9285色漆和清漆用原材料取样3原理
用同一种漆料把试样和标样以相同的配方和方法制成漆浆，用旋转涂漆器在聚酯膜上制得厚度基本相同的涂膜，以反射率仪测得黑底上的反射率和白底上的反射率，并以黑底上反射率除以白底上的反射率求得对比率。比较试样和标样的对比率以评定其优劣。材料
4.1亚麻仁油改性甘油醇酸树脂：油度55%，含量50%。4.2200号油漆溶剂油。
4.3环烷酸铅、环烷酸钻、环烷酸锰、环烷酸锌、环烷酸钙混合催干剂。5仪器
油漆调制机：装人调制机的玻璃瓶每分钟振荡680～690次，距离16mm，摆动角度30°。5.1
刮板细度计：0～50μm。
杠杆千分卡，量程0～25mm。
5.4玻璃板：表面平整，长130mm，宽100mm。5.52聚酯膜：厚20～40μm，长120mm，宽90mm。5.6旋转涂漆器：转速可调。
5.7反射率仪：精度在1%以内。
6取样
按GB9285的规定取试验颜料的代表性样品。7
试验步骤
全部试验应在温度23±2℃，相对湿度（50±5）%的条件下进行。7.1漆浆的制备
中华人民共和国化学工业部1988-08-01批准1218
业资米免费部
1989-04-01实施

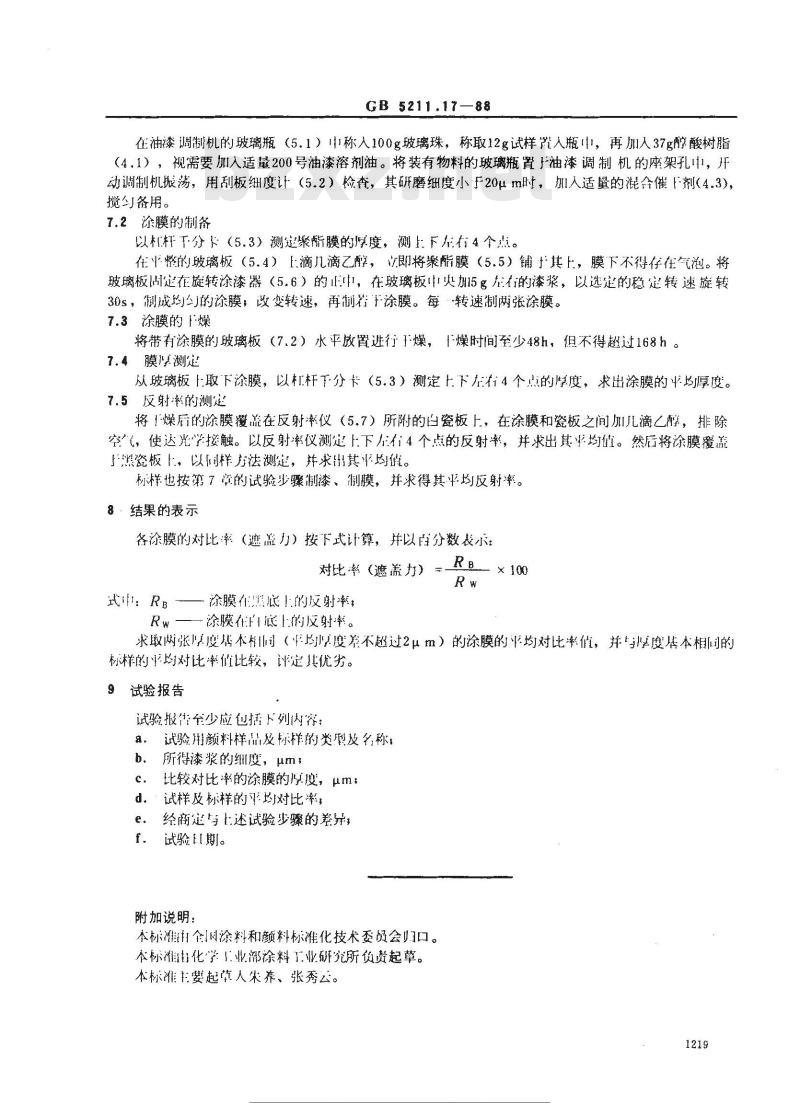

GB 5211.17—88
在油漆调制机的玻璃瓶（5.1）中称入100g玻璃珠，称取12g试样置人瓶中，再加人37g醇酸树脂（4.1），视需要加人适量200号油漆溶剂油。将装有物料的玻璃瓶置油漆调制机的座架孔中，开动调制机振荡，用刮板纽度计（5.2）检查，其研磨细度小F20um时，加人适量的混合催F剂（4.3），搅匀备用。
7.2涂膜的制备
以机杆下分卡（5.3）测定聚酯膜的厚度，测上下在有4个点。在整的玻璃板（5.4）「滴几滴乙醇，即将聚酯膜（5.5）铺于其上，膜下不得存在气泡。将玻璃板定在旋转涂漆器（5.6）的止中，在玻璃板中央加5g在有的漆浆，以选定的稳定转速旋转30s，制成均的涂膜，改变转速，再制于涂膜。每·转速制两张涂膜。7.3涂膜的燥
将带有涂膜的玻璃板（7.2）水平放置进行燥，十燥时间至少48h，但不得超过168h。7.4膜厚测定
从玻璃板上取下涂膜，以杠杆下分卡（5.3）测定卜下左行4个点的厚度，求出涂膜的半均厚度。7.5反射率的测定
将「燥后的涂膜覆盖在反射率仪（5.7）所附的白瓷板上，在涂膜和瓷板之间加几滴乙醇，排除空汽，使达光学接触。以反射率仪测定上下左有4个点的反射率，并求出其半均值。然后将涂膜覆盖上黑瓷板，以同样方法测霆，并求出其平哟值。标样也按第7章的试验步骤制漆、制膜，并求得其平均反射率。8·结果的表示
各涂膜的对比率（遮髓力）按下式计算，并以白分数表示：对比率（遮盖力）Www.bzxZ.net
式：R-涂膜在黑底的反射率；
一涂膜在é底上的反射率。
RB— ×100
求取两张厚度基本相同（平均厚度差不超过2μm）的涂膜的平均对比率值，并与厚度基本相同的标样的平均对比率值比较，评定其优劣。9试验报告
试验报售至少应包括下列内容；a.
试验用颜料样品及标样的类型及名称：所得漆浆的细度，μm
比较对比率的涂膜的厚度，μm，c.
d。：试样及标样的平均对比率，e.
经商定与七述试验步骤的差异，f.
试验印期。
附加说明：
本标准全固涂料和颜料标准化技术委员会归口。本标准打化学1业部徐料工业研究所负贵起草。本标准主要起草人朱养、张秀云。1219
免费下：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
