【国家标准(GB)】 聚醚多醇规格

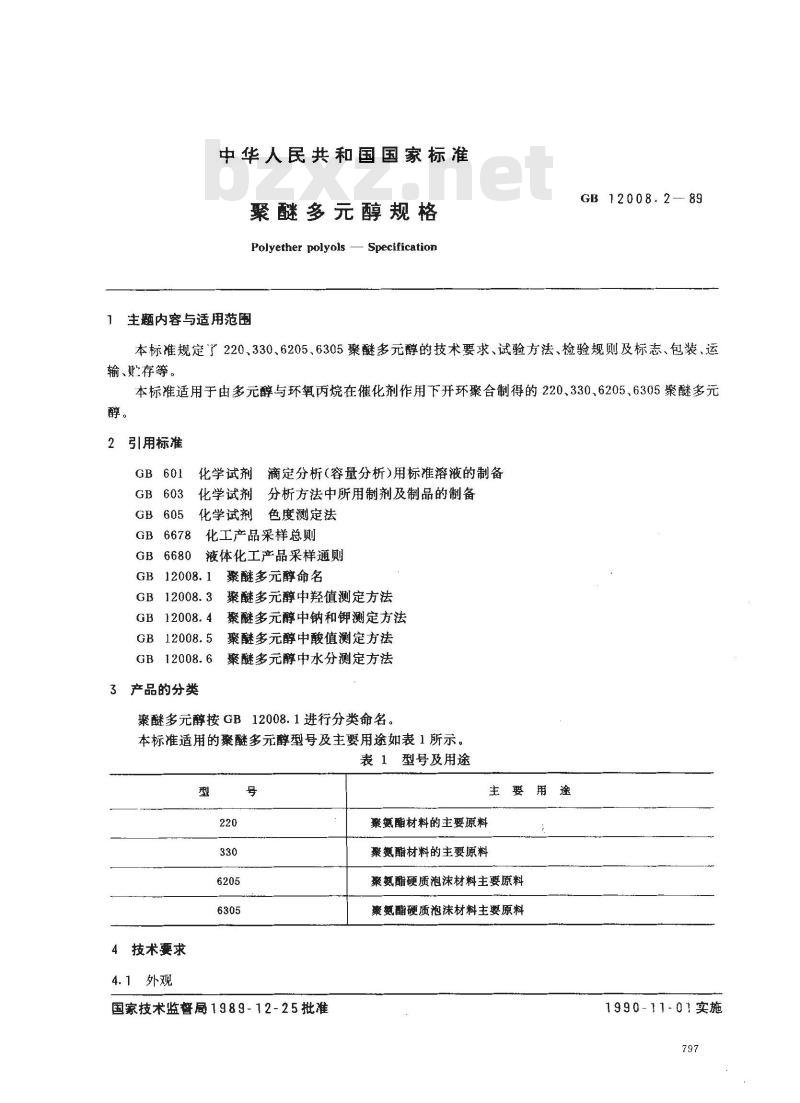

中华人民共和国国家标准
聚醚多元醇规格
Specification
Polyether polyols
主题内容与适用范围
GB12008.2—89
本标准规定了220、330、6205、6305聚醚多元醇的技术要求、试验方法、检验规则及标志、包装、运输、存等。
本标准适用于由多元醇与环氧丙烷在催化剂作用下开环聚合制得的220、330、6205.6305聚醚多元醇。
2引用标准
GB 601
化学试剂滴定分析（容量分析)用标准溶液的制备化学试剂
分析方法中所用制剂及制品的制备化学试剂
色度测定法
化工产品采样总则
液体化工产品采样通则
产品的分类
聚醚多元醇命名
聚醚多元醇中羟值测定方法
聚醚多元醇中钠和钾测定方法
聚醚多元醇中酸值测定方法
聚醚多元醇中水分测定方法
聚醚多元醇按GB12008.1进行分类命名。本标准适用的醚多元醇型号及主要用途如表1所示。表1型号及用途
4技术要求
4.1外观
国家技术监督厨1989-12-25批准主要用途
聚氨酯材料的主要原料
聚氨氮酯材料的主要原料
聚氨酯硬质泡沫材料主要原料
桑氨酯硬质泡沫材料主要原料
1990-11-01实施wwW.bzxz.Net
符合表2规定。
4.2理化性能
符合表3规定。
色度号
指标名称
羟值，mgKOH/g
酸值，mgKOH/g
水分含量，%
粘度(25℃),mPa·s
钠、钾含量，ppm
不饱和值，mol/kg

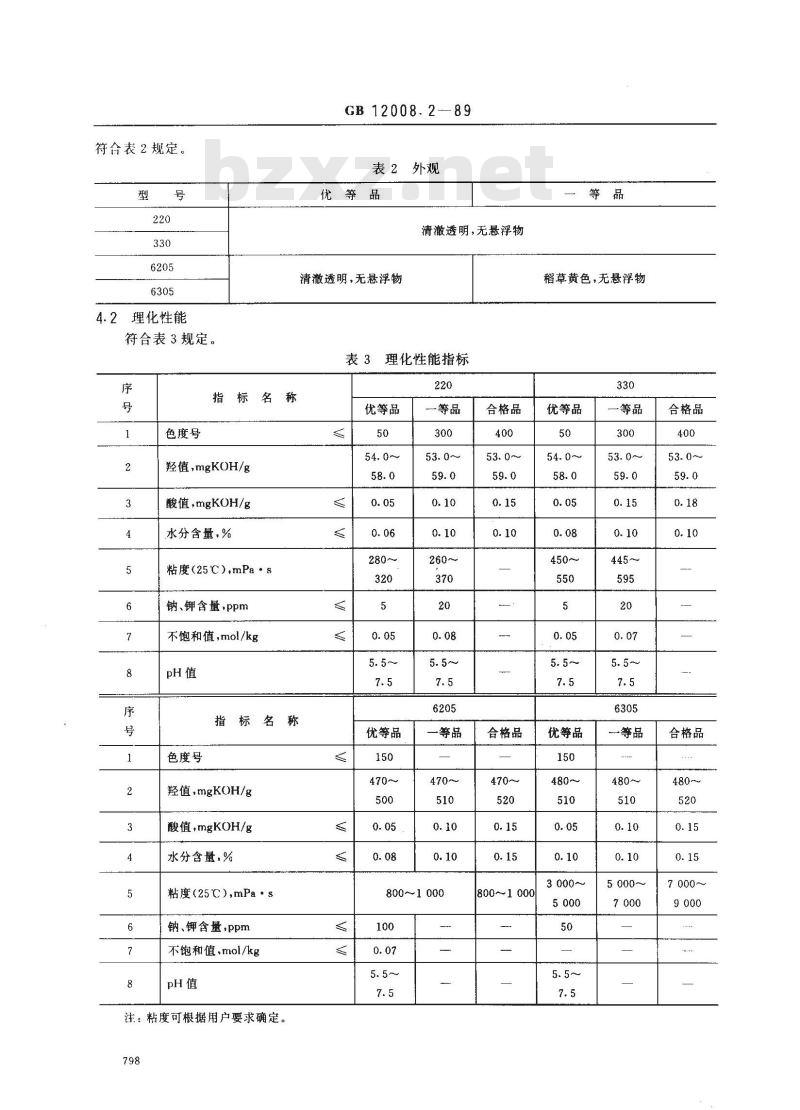

GB 12008.2-89
表2外观
优等品
清澈透明，无悬浮物
清澈透明，无悬浮物
理化性能指标
优等品
指标名称
优等品
色度号
羟值，mgKOH/g
酸值，mgKOH/g
水分含量，%
粘度(25℃),mPa·s
钠、钾含量，ppm
不饱和值，mol/kg
注：粘度可根据用户要求确定。798
一等品
一等品
800～1000
合格品
合格品
800~1000
稻草黄色，无悬浮物
优等品
优等品
一等品
5000~～
合格品
合格品
7000～

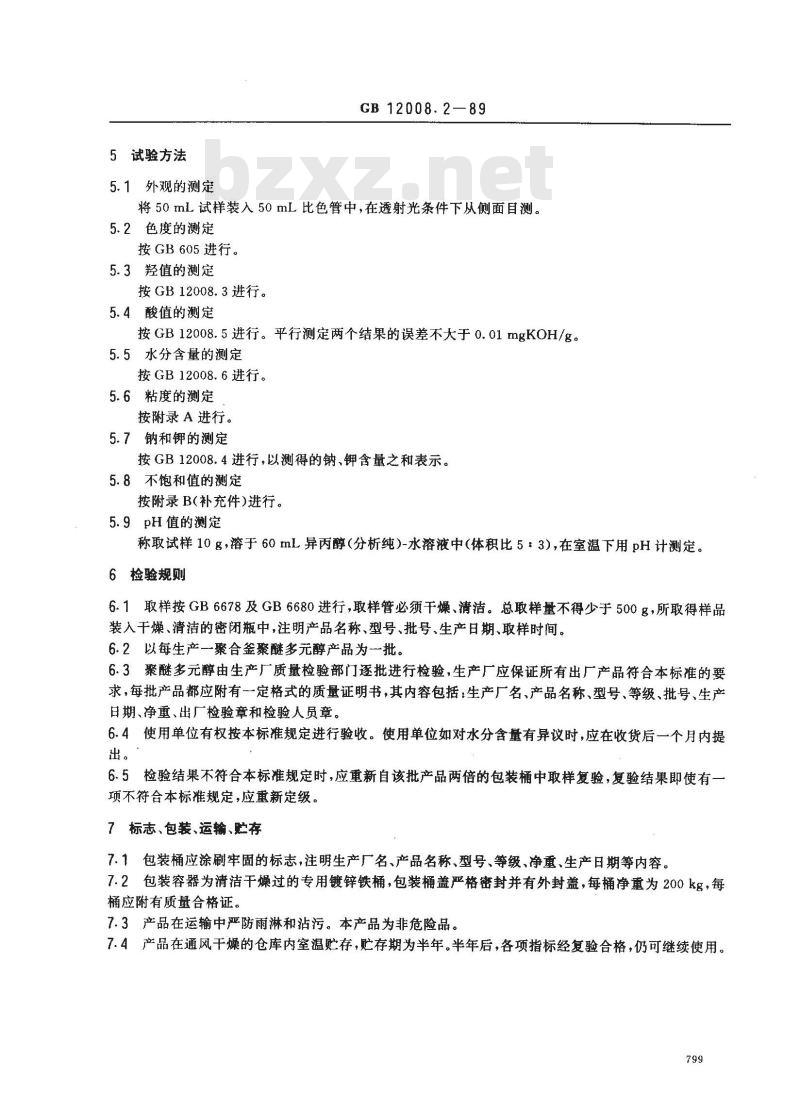

5试验方法
5.1外观的测定
GB 12008.2—89
将50mL试样装入50mL比色管中，在透射光条件下从侧面目测。5.2色度的测定
按GB605进行。
5.3羟值的测定
按GB12008.3进行。
5.4酸值的测定
按GB12008.5进行。平行测定两个结果的误差不大于0.01mgKOH/g。5.5水分含量的测定
按GB12008.6进行。
5.6粘度的测定
按附录A进行。
5.7钠和钾的测定
按GB12008.4进行，以测得的钠、钾含量之和表示。5.8不饱和值的测定
按附录B(补充件)进行。
5.9pH值的测定
称取试样10g，溶于60mL异丙醇（分析纯）-水溶液中（体积比5：3），在室温下用pH计测定。6检验规则
6.1取样按GB6678及GB6680进行，取样管必须干燥、清洁。总取样量不得少于500g，所取得样品装入干燥、清洁的密闭瓶中，注明产品名称、型号、批号、生产日期、取样时间。6.2以每生产一聚合釜聚醚多元醇产品为批。6.3聚醚多元醇由生产厂质量检验部门逐批进行检验，生产厂应保证所有出厂产品符合本标准的要求，每批产品都应附有一定格式的质量证明书，其内容包括：生产厂名、产品名称、型号、等级、批号、生产日期、净重、出厂检验章和检验人员章。6.4使用单位有权按本标准规定进行验收。使用单位如对水分含量有异议时，应在收货后一个月内提出。
6.5检验结果不符合本标准规定时，应重新自该批产品两倍的包装桶中取样复验，复验结果即使有一项不符合本标准规定，应重新定级。7标志、包装、运输、贮存
7.1包装桶应涂刷牢固的标志，注明生产厂名、产品名称、型号、等级、净重、生产日期等内容。7.2包装容器为清洁干燥过的专用镀锌铁桶，包装桶盖严格密封并有外封盖，每桶净重为200kg，每桶应附有质量合格证。
7.3产品在运输中严防雨淋和沾污。本产品为非危险品。7.4产品在通风干燥的仓库内室温贮存，贮存期为半年。半年后，各项指标经复验合格，仍可继续使用。799

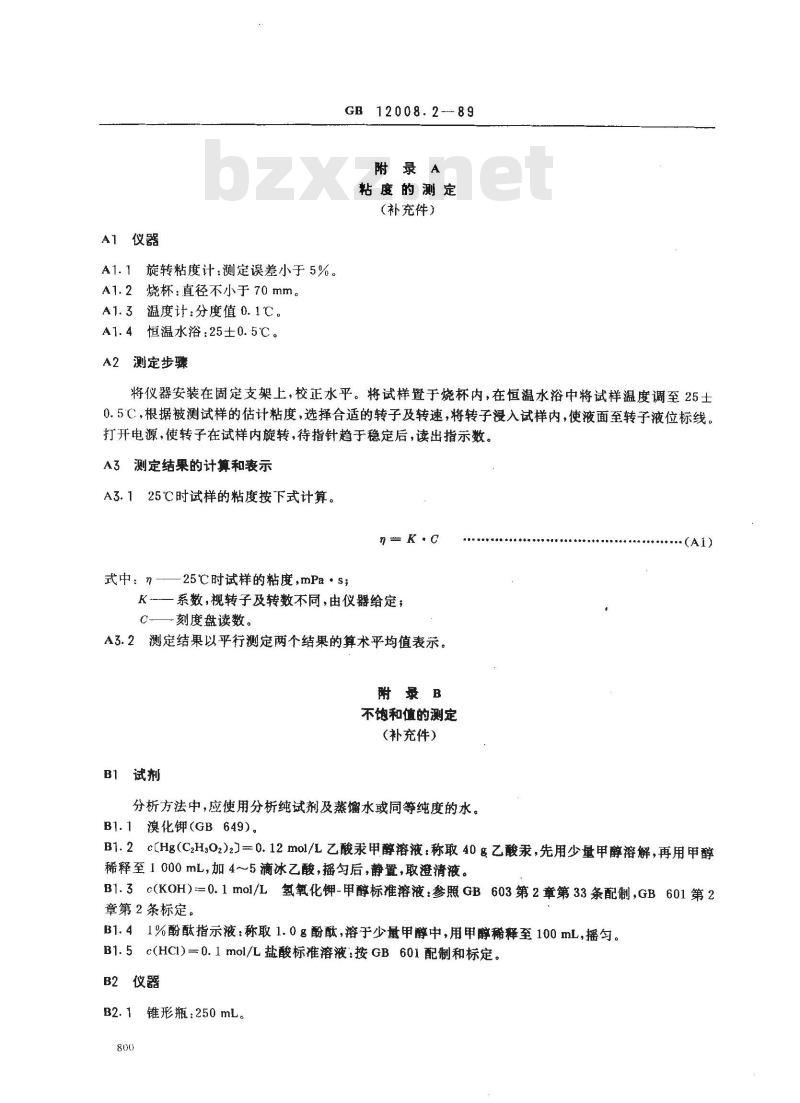

A1仪器
旋转粘度计：测定误差小于5%。A1.2烧杯：直径不小于70mm。
A1.3温度计：分度值0.1℃。
A1.4恒温水浴：25±0.5℃。
A2测定步骤
GB12008.2-89
附录A
粘度的测定
（补充件）
将仪器安装在固定支架上，校正水平。将试样置于烧杯内，在恒温水浴中将试样温度调至25士0.5'C，根据被测试样的估计粘度，选择合适的转子及转速，将转子浸入试样内，使液面至转子液位标线。打开电源，使转子在试样内旋转，待指针趋于稳定后，读出指示数。A3测定结果的计算和表示
A3.125℃时试样的粘度按下式计算。n=K·C
式中：n--
-25℃时试样的粘度，mPa·s;
K——系数，视转子及转数不同，由仪器给定；C刻度盘读数。
A3.2测定结果以平行测定两个结果的算术平均值表示。附录B
不饱和值的测定
（补充件）
B1试剂
分析方法中，应使用分析纯试剂及蒸馏水或同等纯度的水。B1.1溴化钾(GB649)。
B1.2c[Hg(C2H:O2)2]=0.12 mol/L乙酸汞甲醇溶液：称取 40 g乙酸汞，先用少量甲醇溶解,再用甲醇稀释至1000 mL,加 4～5滴冰乙酸,摇匀后，静置，取澄清液。B1.3c(KOH)=0.1mol/L氢氧化钾-甲醇标准溶液：参照 GB603第2章第33条配制,GB 601第2章第2条标定。
B1.41%酚酸指示液：称取1.0g酚酸，溶于少量甲醇中，用甲醇稀释至100mL,播匀。B1.5c(HCI)=0.1 mol/L盐酸标准溶液：按 GB 601配制和标定。B2仪器
锥形瓶：250mL。

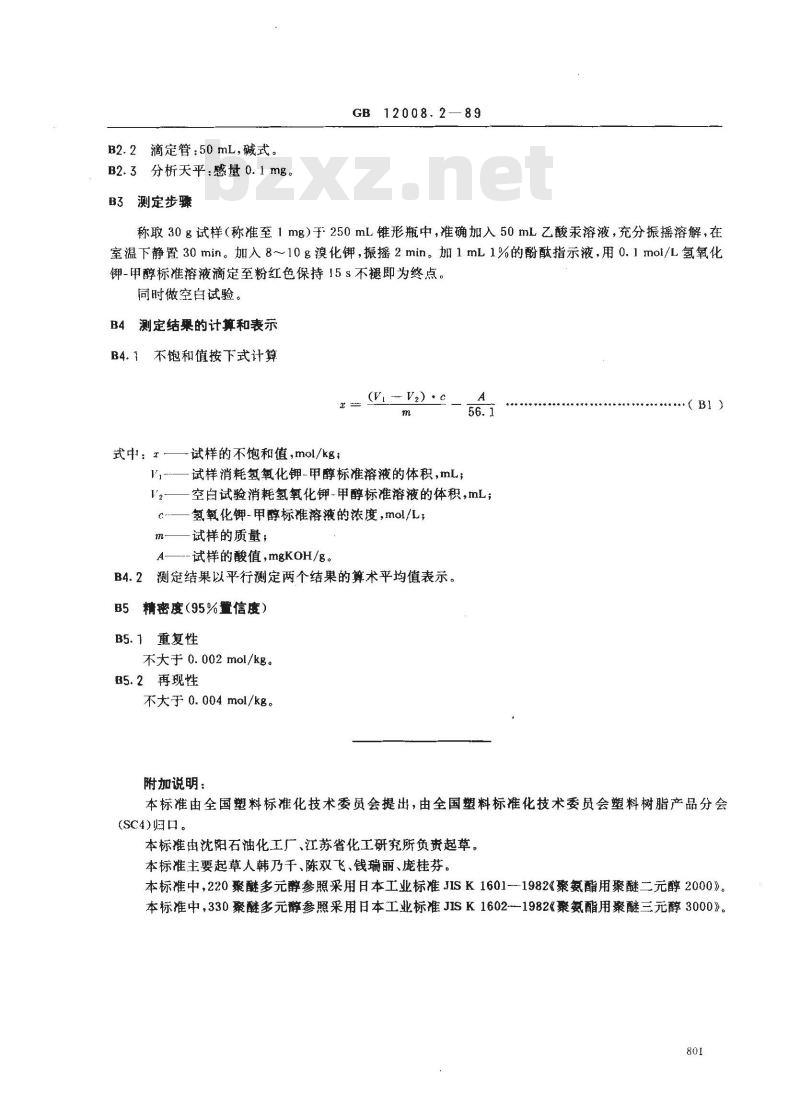

B2.2滴定管：50mL,碱式。
B2.3分析天平；感量0.1mg。
B3测定步骤
GB 12008.2—89
称取30g试样（称准至1mg）于250mL锥形瓶中，准确加入50mL乙酸汞溶液，充分振摇溶解，在室温下静置30min。加入8~～10g溴化钾，振摇2min。加1mL1%的酚酸指示液，用0.1mol/L氢氧化钾-甲醇标准溶液滴定至粉红色保持15s不褪即为终点。同时做空白试验。
B4测定结果的计算和表示
B4.1不饱和值按下式计算
(Vi -- V2) .c
式中r
~试样的不饱和值，mol/kg；
试样消耗氢氧化钾-甲醇标准溶液的体积，mL；A
空白试验消耗氢氧化钾_甲醇标准溶液的体积，mL；氢氧化钾-甲醇标准溶液的浓度，mol/L，试样的质量；
A—--试样的酸值，mgKOH/g。
B4.2测定结果以平行测定两个结果的算术平均值表示。B5精密度（95%置信度）
B5.1重复性
不大于 0. 002 mol /kg。
B5.2再现性
不大于0.004mol/kg。
附加说明：
（B1)
本标准由全国塑料标准化技术委员会提出，由全国塑料标准化技术委员会塑料树脂产品分会(SC4)归口。
本标准由沈阳石油化工厂、江苏省化工研究所负贵起草，本标准主要起草人韩乃干、陈双飞、钱瑞丽、庞桂芬。本标准中，220聚醚多元醇参照采用日本工业标准JISK1601-1982《聚氨酯用聚醚二元醇2000》。本标准中，330聚醚多元醇参照采用日本工业标准JISK1602~-1982《聚氨酯用聚醚三元醇3000》。801
GB12008.2—89《聚醚多元醇规格》第1号修改单本修改单经国家技术监督局1992年4月28日技监国标发【1992]074号文批准，自1992年9月1日起实施。
4.2条表3中各型号分别增加合格品级指标：序号
色度号
指标名称
羟值，mgKOH/g
酸值，mgKOH/g
水分含量，%
粘度(25c),mPa·s
钠、钾含量，ppm
不饱和值，mol/kg
合格品
合格品
53.0~59.0
合格品
470~520
800~1000
合格品
480520
7000～9000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
