【国家标准(GB)】粉状聚丙烯酰胺溶解速度测定方法

本网站发布时间： 2024-07-15 19:59:47

GB/T12005.8-1989
现行
　点击下载此标准

基本信息

标准号：
GB/T 12005.8-1989
标准名称：
粉状聚丙烯酰胺溶解速度测定方法
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1989-12-25
实施日期：
1990-11-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
60.58 KB

手机扫码下载更方便

标准分类号

标准ICS号：
橡胶和塑料工业>>83.080塑料
中标分类号：
化工>>合成材料>>G31合成树脂、塑料基础标准与通用方法

关联标准

出版信息

出版社：
中国标准出版社
页数：
3页
标准价格：
8.0 元
出版日期：
1990-11-01

其他信息

首发日期：
1989-12-25
复审日期：
2004-10-14
起草单位：
黑龙江大学
提出单位：
中国石油和化学工业协会
发布部门：
国家技术监督局
主管部门：
中国石油和化学工业协会
相关标签：
粉状丙烯酰胺溶解速度测定方法

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了用电导法测定粉状非离子型和阴离子型矣聚丙烯酰胺的溶解速度。本标准适用于由不同聚合方法制得的粉状非离子型和阴离子型聚丙烯酰胺的溶解速度的测定。 GB/T 12005.8-1989 粉状聚丙烯酰胺溶解速度测定方法 GB/T12005.8-1989

标准内容

部分标准内容：

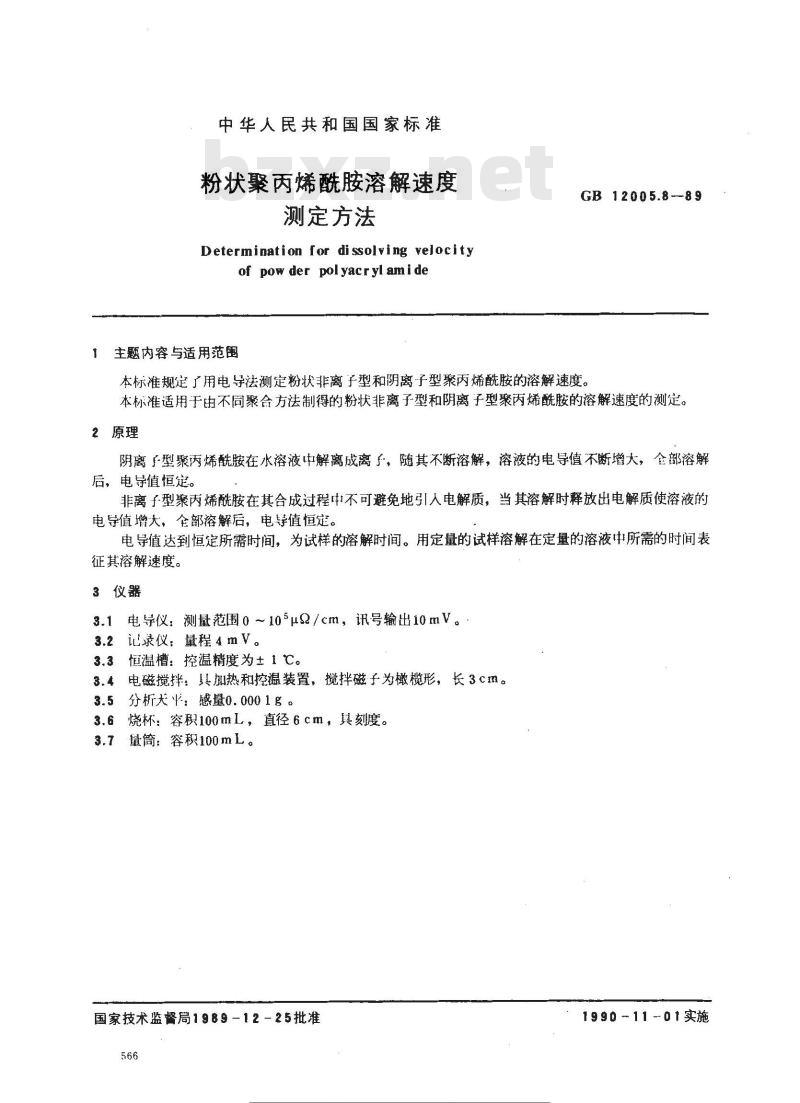

中华人民共和国国家标准
粉状聚丙烯酰胺溶解速度
测定方法
Determination for dissolving velocityof pow der pol yacryl amide
主题内容与适用范围
GB 12005.8-89
本标准规定了用电导法测定粉状非离子型和阴离子型聚丙烯酰胺的溶解速度。本标准适用于由不同聚合方法制得的粉状非离子型和阴离子型聚丙烯酰胺的溶解速度的测定。2原理
阴离}型聚丙烯酰胺在水溶液中解离成离了，随其不断溶解，溶液的电导值不断增大，全部溶解后，电导值恒定。下载标准就来标准下载网
非离子型聚丙烯酰胺在其合成过程中不可避免地引人电解质，当其溶解时释放出电解质使溶液的电导值增大，全部溶解后，电导值恒定。电导值达到恒定所需时间，为试样的溶解时间。用定量的试样溶解在定量的溶液中所需的时间表征其溶解速度。
3仪器
3.1电导仪：测量范围0～105μQ/cm，讯号输出10mV。3.2记录仪；量程4mV。
3.3恒温槽：控温精度为±1℃。3.4电磁搅拌：具加热和控温装置，搅拌磁子为橄榄形，长3cm。3.5分析天平；感量0.0001g。
烧杯：容积100mL，直径6cm，具刻度。3.6
3.7量筒：容积100mL。
国家技术监督局1989-12-25批准566
标注行业资米免费卖
1990~11-01实施
4试样
GB 12005.8-89

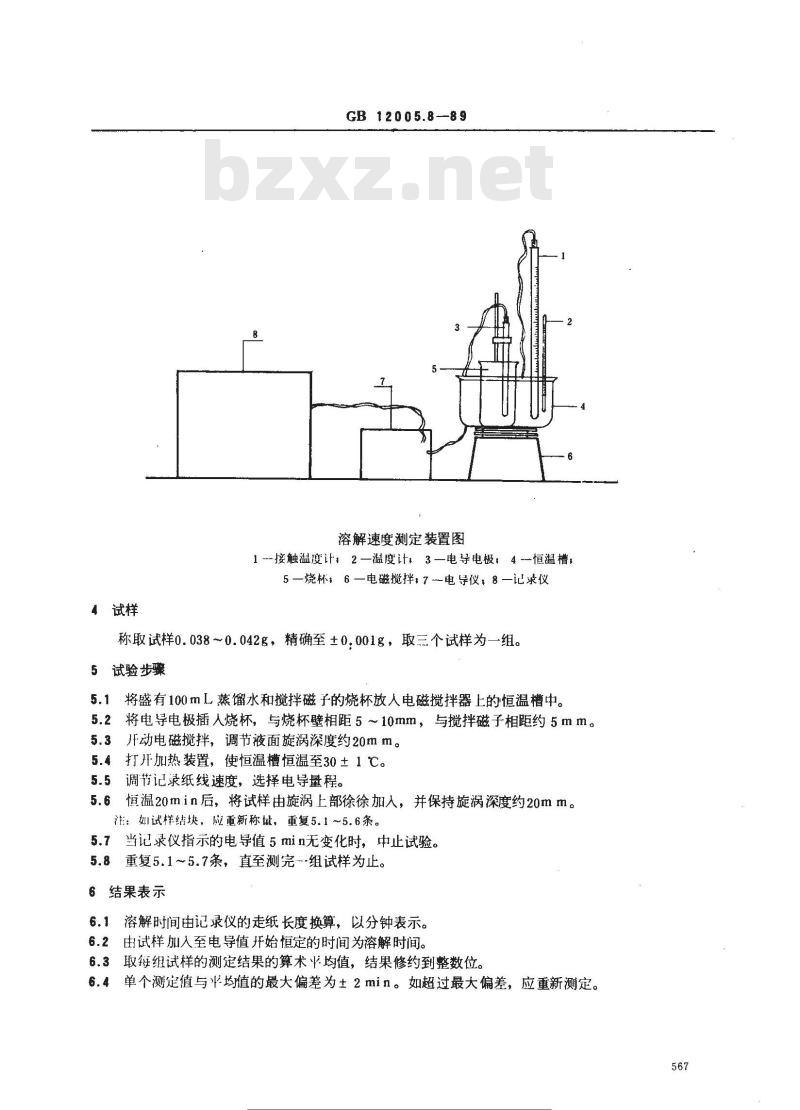

溶解速度测定装置图
1-接触温度计：2—温度计，3—电导电极：4-恒温槽，5—烧杯，6—电磁搅拌，7-电导仪8—记录仪称取试样0.038～0.042g，精确至±0.001g，取三个试样为一组。5试验步骤
将盛有100mL蒸馏水和搅拌磁子的烧杯放人电磁搅拌器上的恒温槽中。5.1
5.2将电导电极插人烧杯，与烧杯壁相距5～10mm，与搅拌磁子相距约5mm。5.3开动电磁搅拌，调节液面旋涡深度约20mm。5.4打开加热装置，使恒温槽恒温至30±1℃。调节记录纸线速度，选择电导量程。5.5
5.6慎温20min后，将试样由旋涡上部徐徐加人，并保持旋涡深度约20mm。注：如试样结块，应重新称量，重复5.1～5.6条。5.7当记录仪指示的电导值5min无变化时，中止试验。5.8重复5.1~5.7条，直至测完--组试样为止。6结果表示
6.1溶解时间由记录仪的走纸长度换算，以分钟表示。6.2由试样加入至电导值开始恒定的时间为溶解时间。6.3取链组试样的测定结果的算术平均值，结果修约到整数位。6.4单个测定值与平均值的最大偏差为土2min。如超过最大偏差，应重新测定。正活装

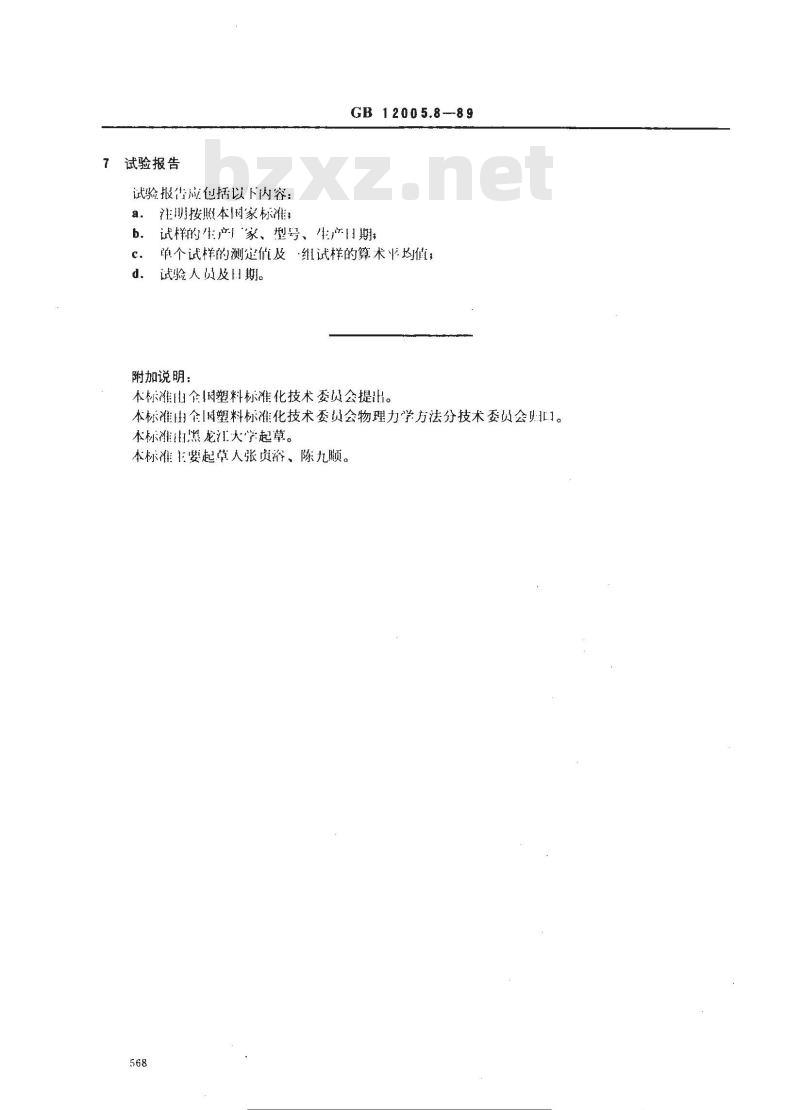

试验报告
试验报告应包括以下内容：
注明按照本用家标准：
GB12005.8-89
试样的产家、型号、生产日期，b.
单个试样的测定值及·组试样的算术平均值；试验人员及目期。
附加说明：
本标准出全！用塑料标准化技术委员会提出。本标准由全塑料标准化技术委员会物理力学方法分技术委员会财北。本标雄山黑龙汇大学起草。
本标准主要起草人张贞浴、陈九顺。568
标准搜
各义标准行
