【国家标准(GB)】 橡胶热导率的测定 瞬态热丝法

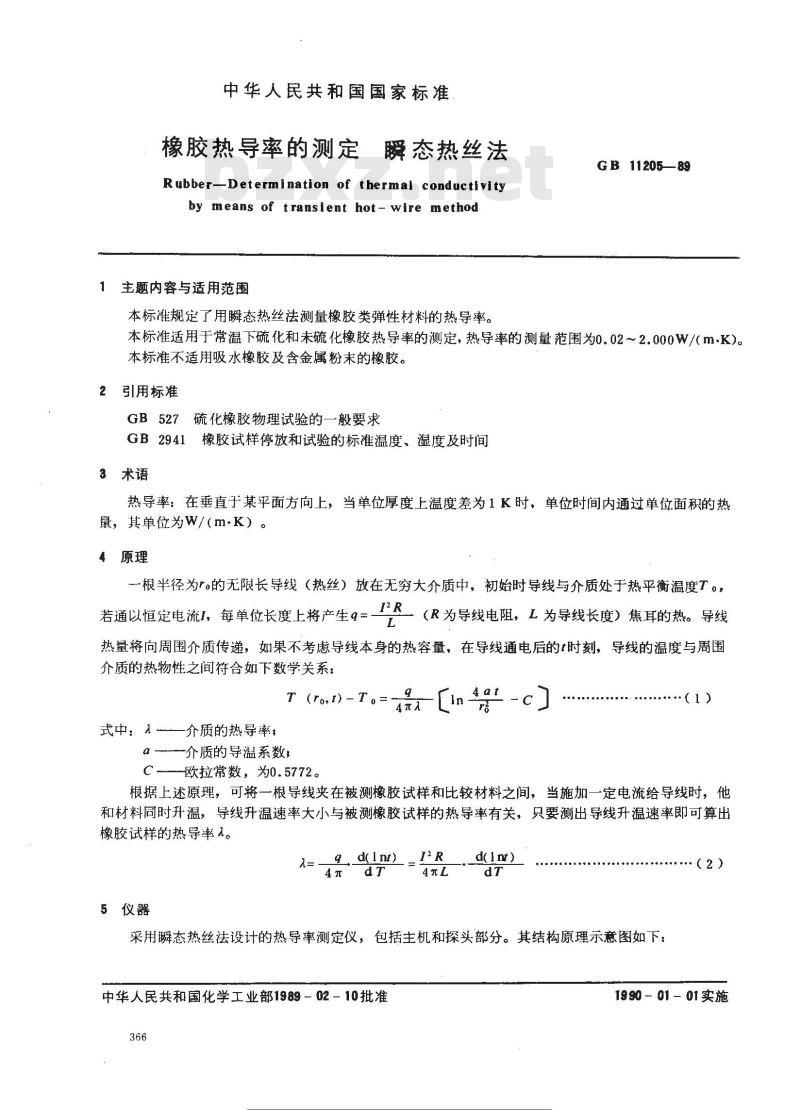

中华人民共和国国家标准
橡胶热导率的测定
瞬态热丝法
Rubber-Determination of thermal conductivityby means of transient hot- wire method主题内容与适用范围
本标准规定了用瞬态热丝法测量橡胶类弹性材料的热导率。GB 11205—89
本标准适用于常温下硫化和未硫化橡胶热导率的测定，热导率的测量范围为0.02~2.000W/m·K)。本标准不适用吸水橡胶及含金属粉末的橡胶。2引用标准
GB527硫化橡胶物理试验的一般要求GB2941橡胶试样停放和试验的标准温度、湿度及时间3术语
热导率：在垂直于某平面方向上，当单位厚度上温度差为1K时，单位时间内通过单位面积的热量，其单位为W/（m·K）。
4原理
一根半径为ro的无限长导线（热丝）放在无穷大介质中，初始时导线与介质处于热平衡温度T。，PR（R为导线电阻，L为导线长度）焦耳的热。导线若通以恒定电流I，每单位长度上将产生9=热量将向周围介质传递，如果不考虑导线本身的热容量，在导线通电后的t时刻，导线的温度与周围介质的热物性之间符合如下数学关系：T (ro,t)-To=
式中：一介质的热导率，
一介质的导温系数，
C--欧拉常数，为0.5772。
根据上述原理，可将一根导线夹在被测橡胶试样和比较材料之间，当施加一定电流给导线时，他和材料同时升温，导线升温速率大小与被测橡胶试样的热导率有关，只要测出导线升温速率即可算出橡胶试样的热导率入。
5仪器
d(Int)
采用瞬态热丝法设计的热导率测定仪，包括主机和探头部分。其结构原理示意图如下：中华人民共和国化学工业部1989-02-10批准366
下减造罗
（2）
1990-01-01实施

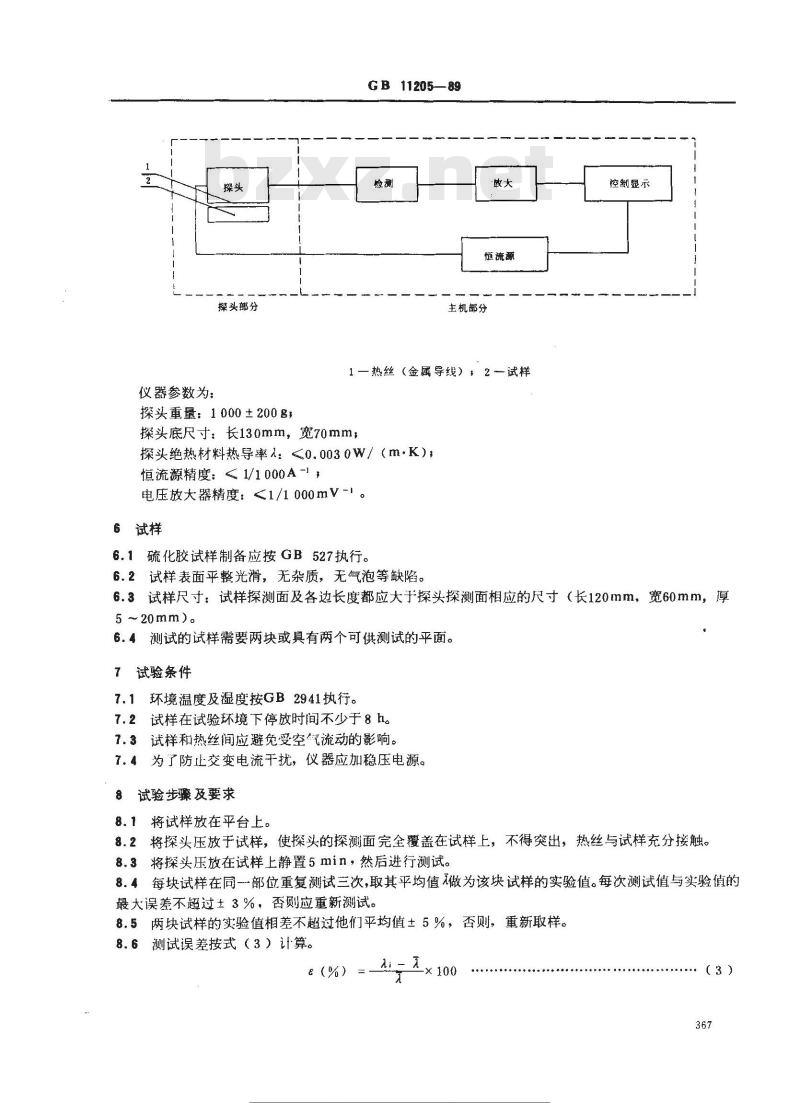

仪器参数为：
探头部分
探头重量：1000±200g，
GB11205—89
恒流源
主机部分
1一热丝（金属导线）2试样
探头底尺寸：长130mm，宽70mm
探头绝热材料热导率：0.0030W/（mK）；恒流源精度：1/1000A-1，
电压放大器精度：<1/1000mV-1
6试样
6.1硫化胶试样制备应按GB527执行。6.2试样表面平整光滑，无杂质，无气泡等缺陷。控制显示
6.3试样尺寸：试样探测面及各边长度都应大于探头探测面相应的尺寸（长120mm，宽60mm，厚5 ～20mm)。
6.4测试的试样需要两块或具有两个可供测试的平面。7试验条件
7.1环境温度及湿度按GB2941执行。7.2试样在试验环境下停放时间不少于8h7.3试样和热丝间应避免受空气流动的影响。7.4为了防止交变电流干扰，仪器应加稳压电源。8试验步骤及要求
8.1将试样放在平台上。
8.2将探头压放于试样，使探头的探测面完全覆盖在试样上，不得突出，热丝与试样充分接触。8.3将探头压放在试样上静置5min，然后进行测试。8.每块试样在同一部位重复测试三次，取其平均值做为该块试样的实验值。每次测试值与实验值的最大误差不超过土3%，否则应重新测试。8.5两块试样的实验值相差不超过他们平均值土5%，否则，重新取样。8.6测试误差按式（3）计算。
ε(%) =
行业来免费卖
式l Ai-

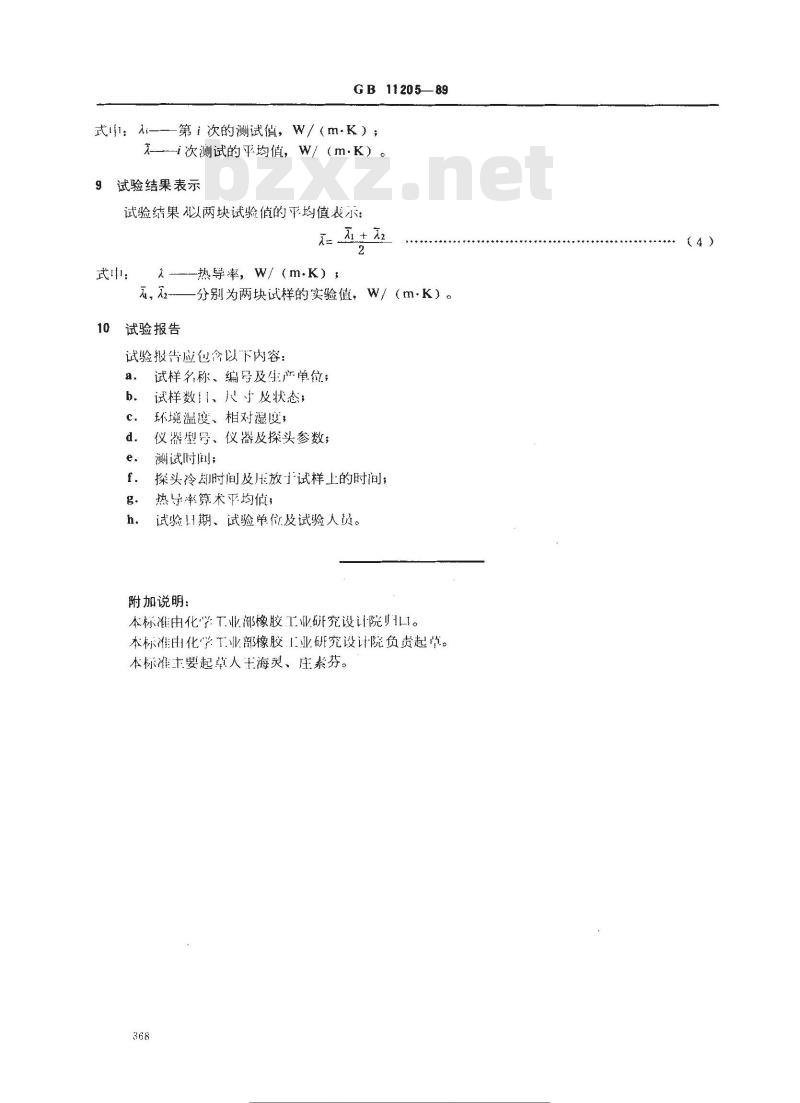

GB 1120589
第i次的测试值，W/（m·K）；
——i次测试的平均值，
W/ (m.K)。
试验结果表示
试验结果以两块试验值的平均值表示：+
热导率，W/（m.K）
武中：
，-—分别为两块试样的实验值，W/（mK）。10试验报告
试验报告应包念以下内容：
试样名称、编号及生产单位；
试样数、尺寸及状态；
环境温度、相对湿度，
仪器型号、仪器及探头参数；
测试时间；
探头冷却时间及压放于试样上的时间；热导率算术平均值；
试验期、试验单位及试验人员。附加说明：
本标准由化学工业部橡胶工业研究设计院归扣。本标准由化学工业部橡胶工业研究设计院负贵起草。本标准主要起草人士海灵、庄素芬。368免费标准bzxz.net
标注度度网Aww.ba
各光标注行业资料免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
