【国家标准(GB)】 感光材料光谱灵敏度测定方法

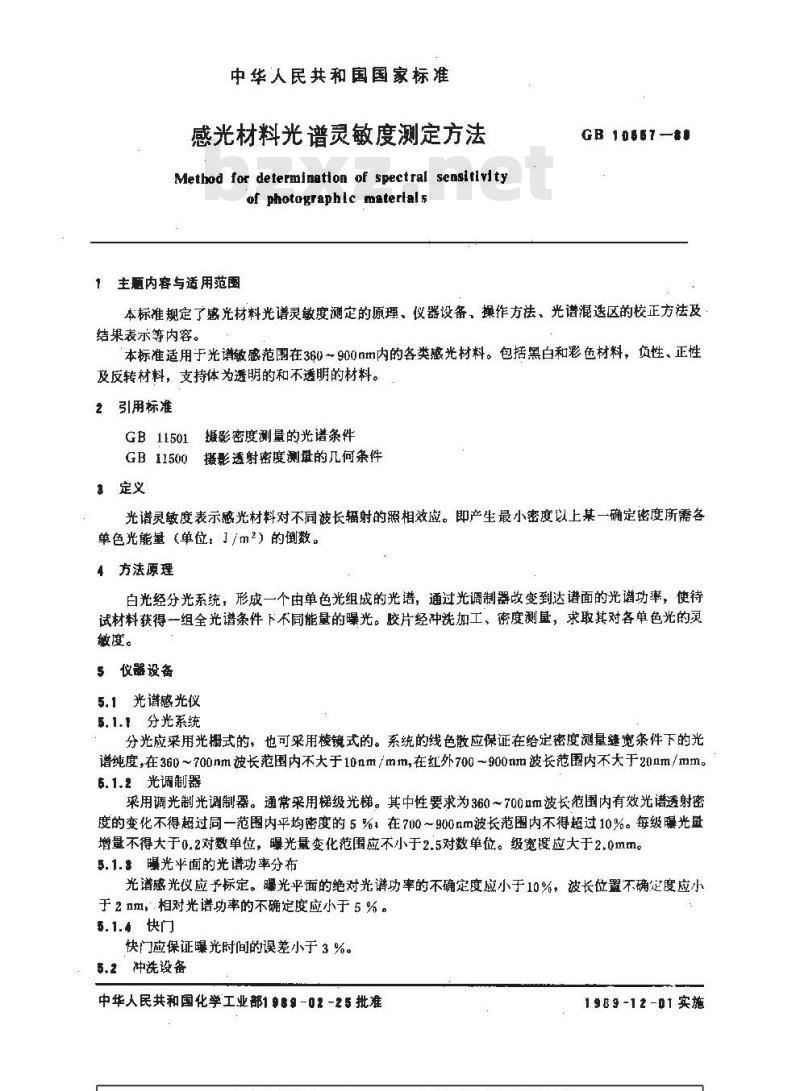

中华人民共和国国家标准
感光材料光谱灵敏度测定方法
Method for determination of spectral senstivityof photographic matertals
主题内容与适用范围
GB 10867—*0
本标准规定了感光材料光谱灵敏度测定的原理、仪器设备，操作方法、光谱混选区的校正方法及结果表示等内容。
本标准适用于光谱敏感范围在360～900mm内的各类感光材料。包括黑白和彩色材料，负性、正性及反转材料，支持体为透明的和不透明的材料。2引用标准
摄影密度测量的光谱条件
GB 11501
GB 11500摄影透射密度测量的几何条件定义
光谱灵敏度表示感光材料对不同波长辐射的照相效应。即产生最小密度以上某一确定密度所需各单色光能量（单位：/m2）的倒数。4方法原理
白光经分光系统，形成一个由单色光组成的光谱，通过光调制器改变到达谱面的光谱功率，使待试材料获得一组全光谱条件下不同能量的曝光。胶片经冲洗加工、密度测，求取其对各单色光的灵敏度。
5仪器设备
5.1光谱感光仪
5.1.1分光系统
分光应采用光栅式的，也可采用棱镜式的。系统的线色散应保证在给定密度测量缝宽条件下的光谱纯度，在360~700mm被长范图内不大于10nm/mm，在红外700~900mm波长范圈内不大于20mm/mm。5.1.2光调制器
采用调光制光调制器。通常采用梯级光梯。其中性要求为360～700mm波长范围内有效光谱透射密度的变化不得超过同一范围内平均密度的 5%，在700～900 nm被长范围内不得超过10%。每级曝光量增量不得大于0.2对数单位，曝光量变化范围应不小于2.5对数单位。级宽度应大于2.0mm。5.1.曝光平面的光谱功率分布
光谱感光仪应予标定。曝光平面的绝对光谱功率的不确定度应小于10%，波长位置不确定度应小于2丑m，相对光谱功率的不确定度应小于5%。5.1.4快门
快门应保证曝光时间的误差小于3%。5.2冲洗设备
中华人民共和国化学工业部1989-02-25批准19B9 -12 -01 实施
GB1055T—89

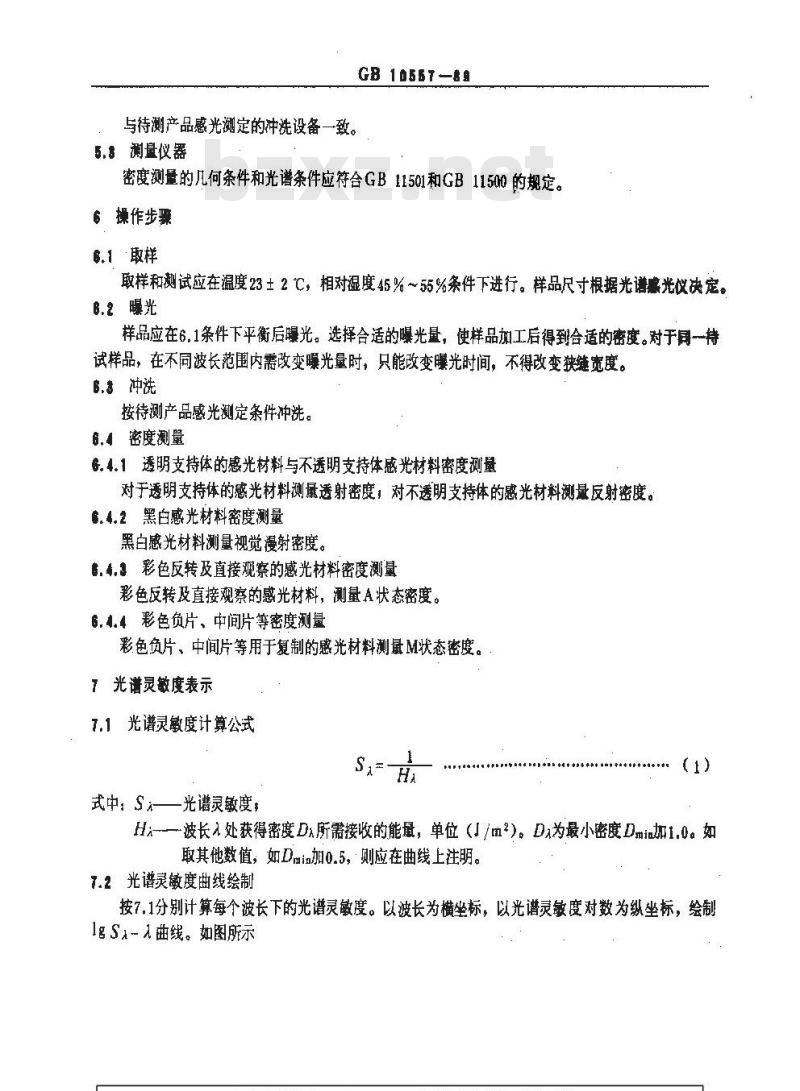

与待测产品感光测定的冲洗设备一致。5.8测量仪器
密度测量的几何条件和光谱条件应符合GB11501和GB11500的规定。6操作步骤
6.1取样
取样和测试应在温度23±2℃，相对湿度45%~55%条件下进行。样品尺寸根据光谱感光仪决定。6.2曝光
样品应在6.1条件下平衡后曝光。选择合适的曝光量，使样品加工后得到合适的密度。对于一特试样品，在不同波长范围内需改变曝光量时，只能改变曦光时间，不得改变获继宽度。6.3冲洗
按待测产品感光测定条件冲洗。6.4密度测量
6.4.1透明支持体的感光材料与不透明支持体感光材料密度测量对于透明支持体的感光材料测量透射密度，对不透明支持体的感光材料测量反射密度。6.4.2黑白感光材料密度测量
黑白感光材料测量视觉漫射密度。，,彩色反转及直接观察的感光材料密度测量彩色反转及直接观察的感光材料，测量A状态密度。6,4.4彩色负片、中间片等密度测量彩色负片、中间片等用于复制的感光材料测最M状态密度。7光谱灵敏度表示
7.1光谱灵敏度计算公式
式中：Si——光谱灵敏度
HA—波长处获得密度Dx所需接收的能量，单位（J /m*)。Da为最小密度Dmin加1.0。如取其他数值，如Dmin加0.5，则应在曲线上注明。7.2光谱灵敏度曲线绘制

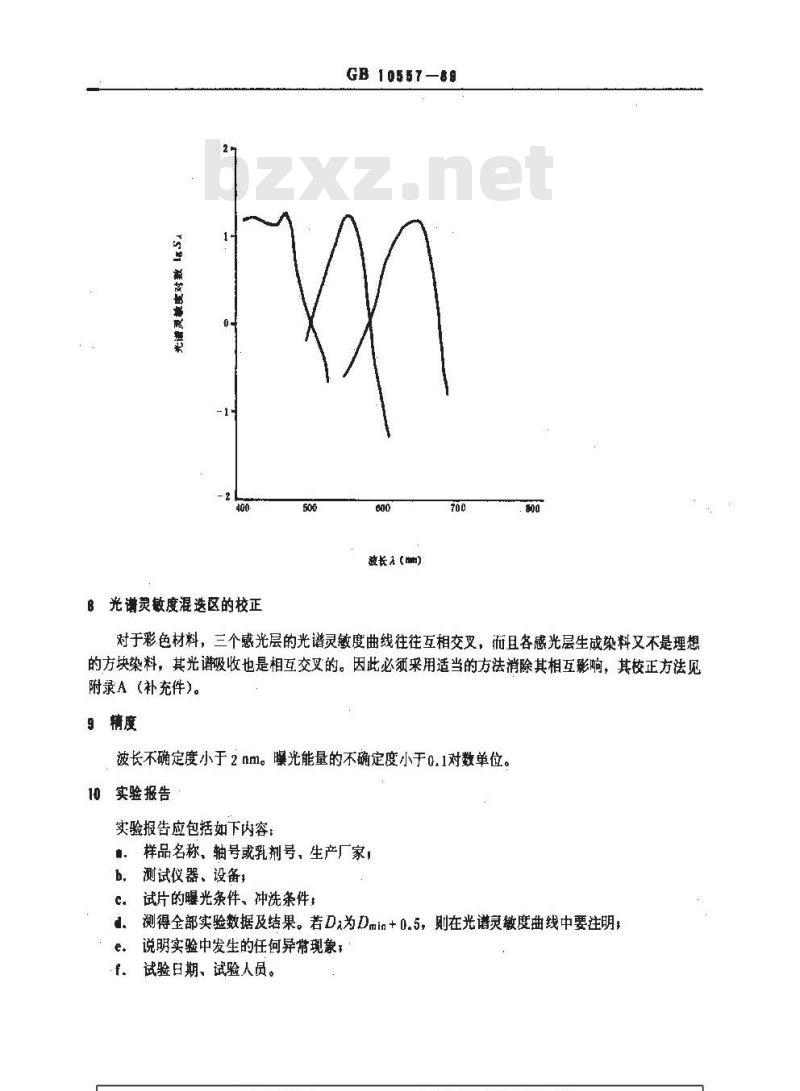

按7.1分别计算每个波长下的光谱灵敏度。以波长为横坐标，以光谱灵敏度对数为纵坐标，绘制1gS-曲线。如图所示
B光谱荧敏度混选区的校正
GB10557—89
被长(m）
对于彩色材料，三个感光层的光谱灵敏度曲线往往互相交叉，而且各感光层生成染料又不是理想的方块染料，其光谱吸收也是相互交叉的。因此必须采用适当的方法消除其相互影响，其校正方法见附录A（补充件）。
9精度
波长不确定度小于2nm。曝光能量的不确定度小于0.1对数单位。10实验报告
实验报告应包括如下内容：
样品名称、轴号或乳剂号、生产厂家，脚
测试仪器、设备，
试片的曝光条件、冲洗条件，
测得全部实验数据及结果。若D;为Dmin+0.5，则在光谱灵敏度曲线中要注朗，说明实验中发生的任何异常现象e.
试验日期、试验人员。
GB10557-B9

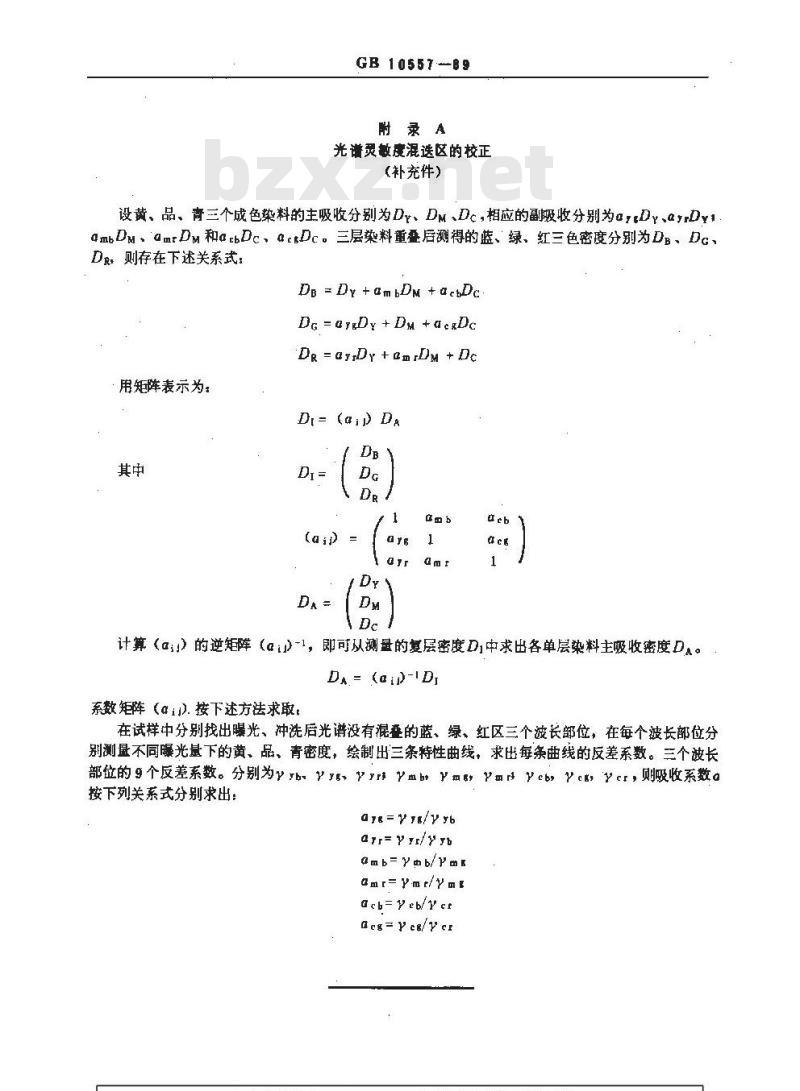

附录A
光谱灵敏度混选区的校正
(补充件）
设黄、品、青三个成色染料的主吸收分别为D、DM、Dc，相应的副吸收分别为aD、αyrD1ambDM、amrDm和aebDc、αeDc。三层染料重后测得的蓝、绿、红三色密度分别为Dz、Dc、D则存在下述关系式：
De = Dy +ambDm +acDc
DG =aygDy + D +aexDc
DR=ayDy+BmDm+Dc
用矩阵表示为：
Dr= (ai) Da
计算（a）的逆矩阵（αi-1，即可从测量的复层密度Di中求出各单层染料主吸收密度Da。Da.= (aip-iDI
系数矩阵（a)按下述方法求取：在试样中分别找出曝光、冲洗后光谱没有混叠的蓝、绿、红区三个波长部位，在每个波长部位分别测不同曝光量下的黄、品、青密度，绘制出三条特性曲线，求出每条曲线的反差系数。三个波长部位的9个反差系数。分别为hy、nmbm&，meb，e，er，则吸收系数按下列关系式分别求出：
are=yit/y yb
atr=Yr/yyb下载标准就来标准下载网
Gmb=ymb/yme
amr=ymr/mE
aeb=eb/yer
acg=Yer/yer

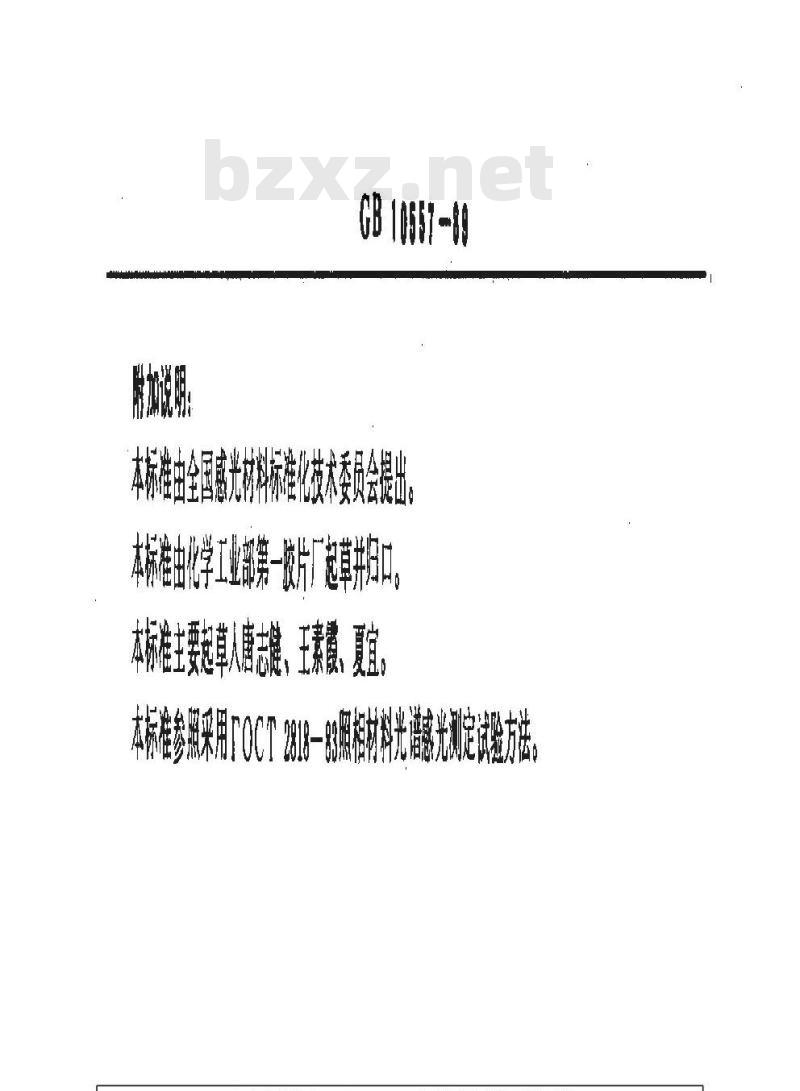

本标准由全国感光材料标准化技术委员会提出本标准由化学工业部第一被片厂起草井归口。本标准主要起草人唐志徒、王素霞、夏宜、本标椎参照采用CT21相材料光谱光测定试验方法
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
