【国家标准(GB)】 家用和类似用途电自动控制器 电起动器的特殊要求

GB 14536. 16--2000

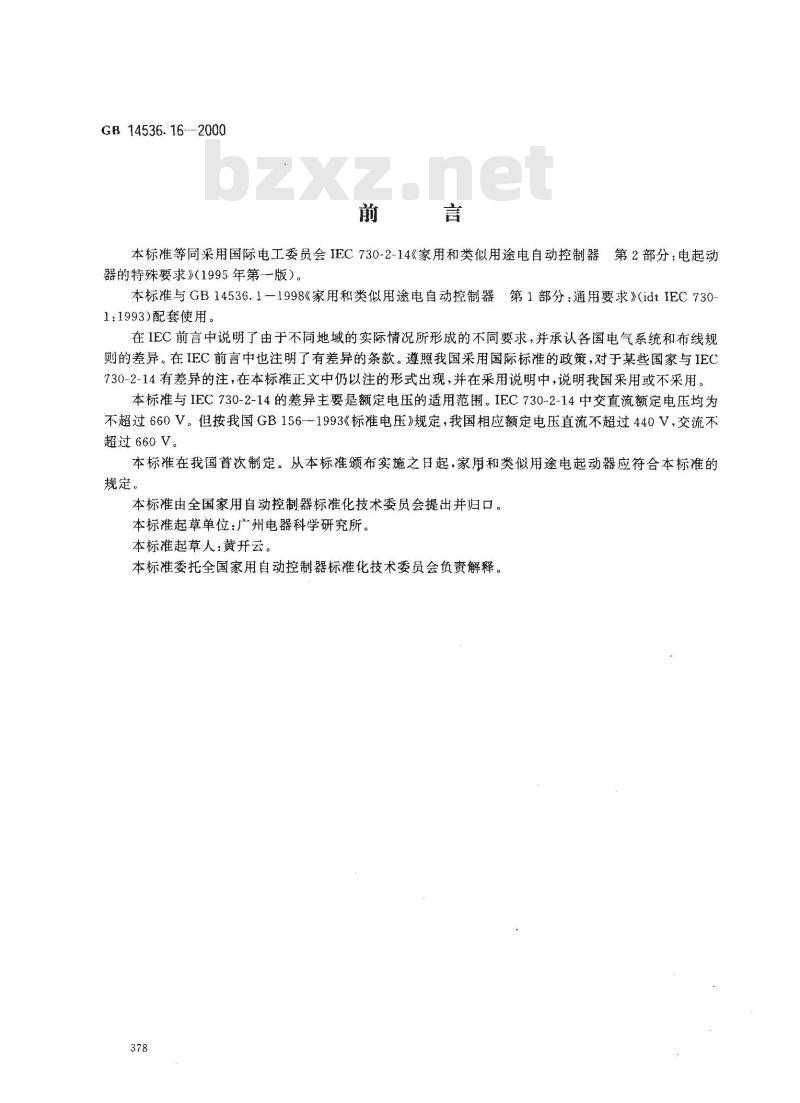

本标准等同采用国际电工委员会IEC730-2-14《家用和类似用途电自动控制器第2部分：电起动器的特殊要求》（1995年第一版）。本标准与GB14536.1-1998《家用和类似用途电自动控制器第1部分：通用要求》(idtIEC7301：1993)配套使用。
在IEC前言中说明了由于不同地域的实际情况所形成的不同要求，并承认各国电气系统和布线规，则的差异。在IEC前言中也注明了有差异的条款。遵照我国采用国际标准的政策，对于某些国家与IEC730-2-14有差异的注，在本标准正文中仍以注的形式出现，并在采用说明中，说明我国采用或不采用。本标准与IEC730-2-14的差异主要是额定电压的适用范围。IEC730-2-14中交直流额定电压均为不超过660V。但按我国GB156-1993《标准电压》规定，我国相应额定电压直流不超过440V，交流不超过660V。
本标准在我国首次制定。从本标准颁布实施之日起，家用和类似用途电起动器应符合本标准的规定。
本标准由全国家用自动控制器标准化技术委员会提出并归口。本标起草单位：广州电器科学研究所。本标准起草人：黄开云。
本标准委托全国家用自动控制器标准化技术委员会负责解释。378
GB14536.16—2000

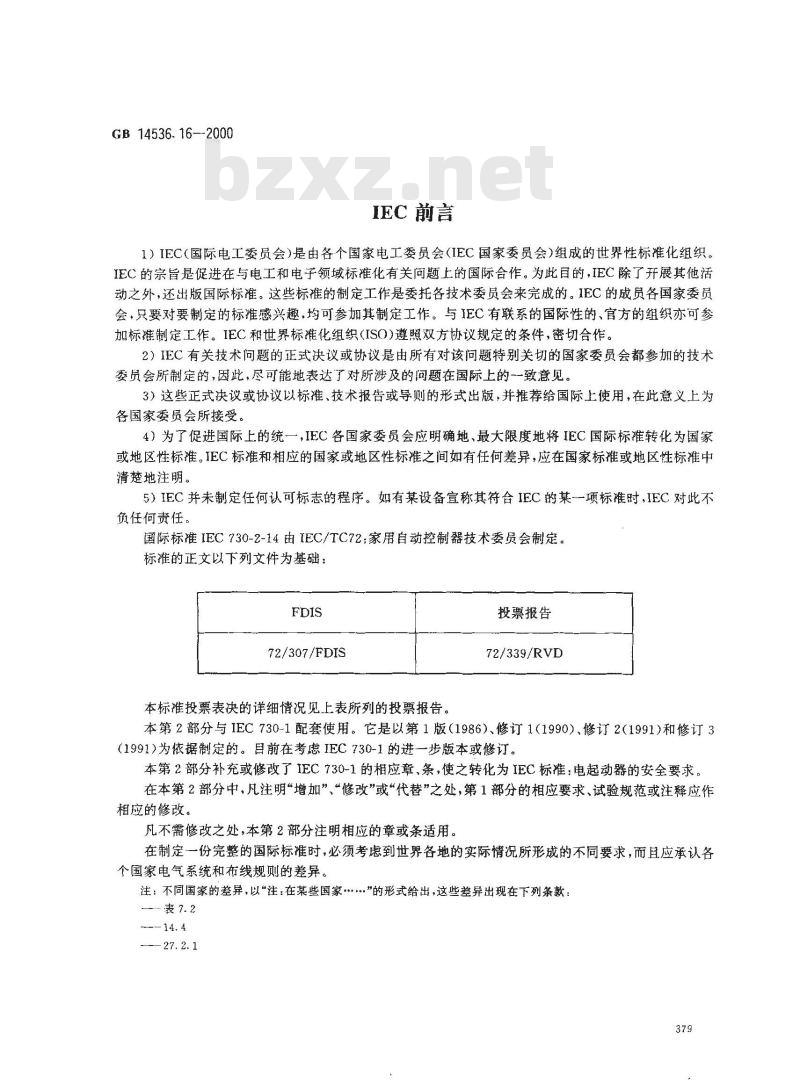

IEC 前言
1）IEC（国际电工委员会）是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是促进在与电工和电子领域标准化有关问题上的国际合作。为此目的，IEC除了开展其他活动之外，还出版国际标准。这些标准的制定工作是委托各技术委员会来完成的。IEC的成员各国家委员会，只要对要制定的标准感兴趣，均可参加其制定工作。与IEC有联系的国际性的、官方的组织亦可参加标准制定工作。IEC和世界标准化组织(ISO)遵照双方协议规定的条件，密切合作。2）IEC有关技术问题的正式决议或协议是由所有对该问题特别关切的国家委员会都参加的技术委员会所制定的，因此，尽可能地表达了对所涉及的问题在国际上的一致意见。3）这些正式决议或协议以标准、技术报告或导则的形式出版，并推荐给国际上使用，在此意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC各国家委员会应明确地、最大限度地将IEC国际标准转化为国家或地区性标准。IEC标准和相应的国家或地区性标准之间如有任何差异，应在国家标准或地区性标准中清楚地注明。
5）IEC并未制定任何认可标志的程序。如有某设备宣称其符合IEC的某一一项标准时，IEC对此不负任何责任。
国际标准IEC730-2-14由IEC/TC72：家用自动控制器技术委员会制定。标准的正文以下列文件为基础：FDIS
72/307/FDIS
本标准投票表决的详细情况见上表所列的投票报告。投票报告
72/339/RVD
本第2部分与IEC730-1配套使用。它是以第1版（1986)、修订1(1990）、修订2(1991)和修订3(1991)为依据制定的。目前在考虑IEC730-1的进一步版本或修订。本第2部分补充或修改了IEC730-1的相应章、条，使之转化为IEC标准：电起动器的安全要求。在本第2部分中，凡注明“增加”、“修改”或“代替”之处，第1部分的相应要求、试验规范或注释应作相应的修改。
凡不需修改之处，本第2部分注明相应的章或条适用。在制定一份完整的国际标准时，必须考虑到世界各地的实际情况所形成的不同要求，而且应承认各个国家电气系统和布线规则的差异。注：不同国家的差异，以“注：在某些国家”的形式给出，这些差异出现在下列条款：表?.2
—27.2. 1
GB 14536. 16-2000

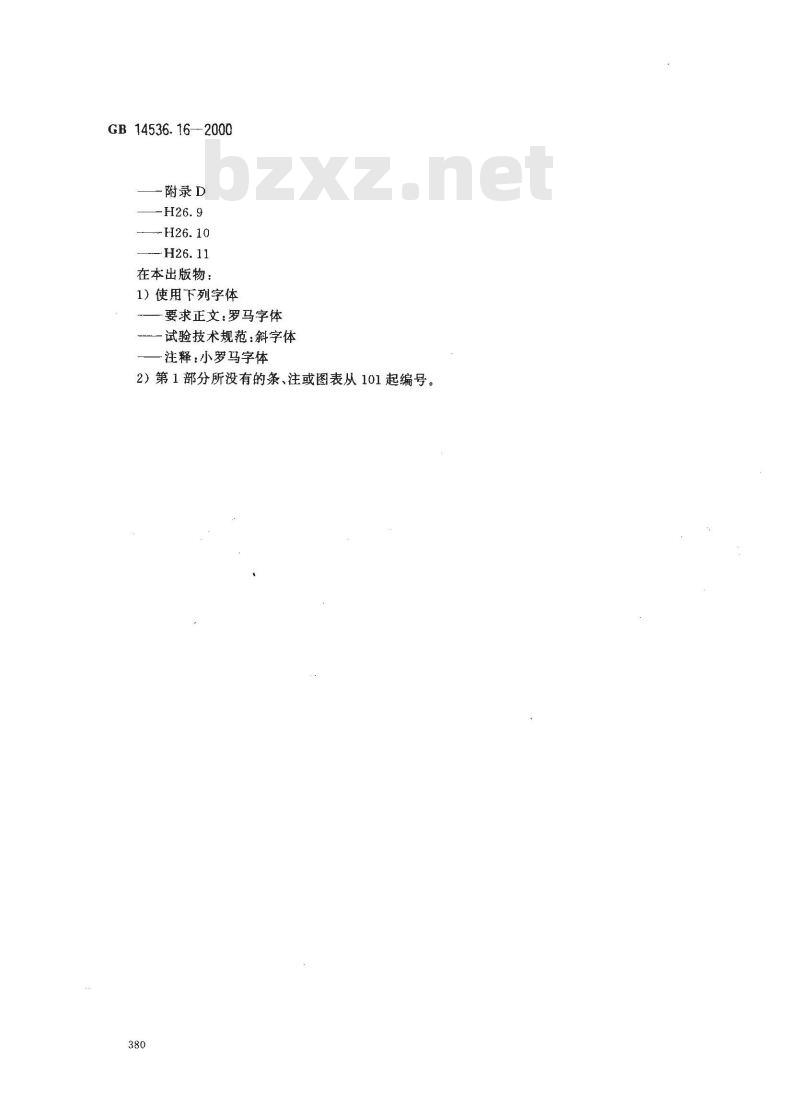

-附录D
在本出版物：
1）使用下列字体
要求正文：罗马字体
一试验技术规范：斜字体
注释：小罗马字体
2）第1部分所没有的条、注或图表从101起编号。380

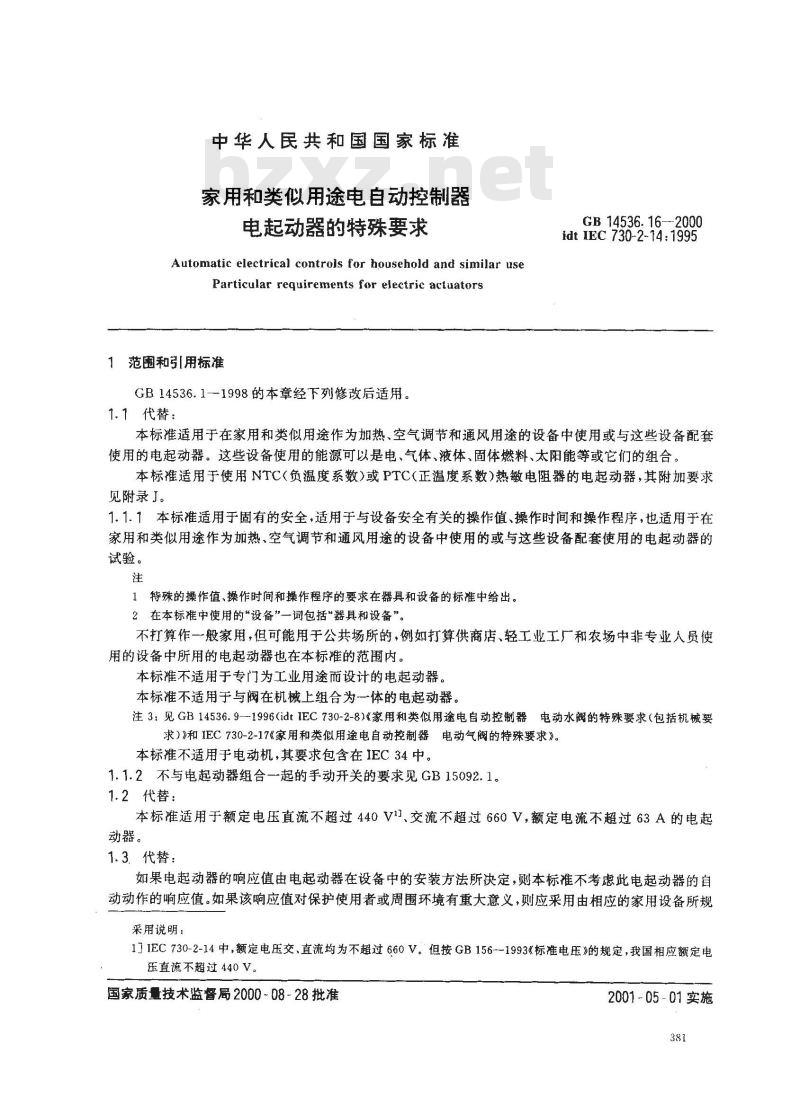

中华人民共和国国家标准
家用和类似用途电自动控制器
电起动器的特殊要求
Automatic electrical controls for household and similar useParticular requirements for electric aciuators范围和引用标准
GB14536.1-1998的本章经下列修改后适用。1.1代替：
GB14536.16—-2000
idt IEC 730-2-14: 1995
本标准适用于在家用和类似用途作为加热、空气调节和通风用途的设备中使用或与这些设备配套使用的电起动器。这些设备使用的能源可以是电、气体、液体、固体燃料、太阳能等或它们的组台，本标准适用于使用NTC（负温度系数）或PTC（正温度系数）热敏电阻器的电起动器，其附加要求见附录J。
1.1.1本标准适用于固有的安全，适用于与设备安全有关的操作值、操作时间和操作程序，也适用于在家用和类似用途作为加热、空气调节和通风用途的设备中使用的或与这些设备配套使用的电起动器的试验。
1特殊的操作值、操作时间和操作程序的要求在器具和设备的标准中给出。2在本标准中使用的”设备”一词包括”器具和设备”。不打算作一般家用，但可能用于公共场所的，例如打算供商店、轻工业工厂和农场中非专业人员使用的设备中所用的电起动器也在本标准的范围内。本标准不适用于专门为工业用途而设计的电起动器。本标准不适用于与阀在机械上组合为一体的电起动器。注3：见GB14536.9—1996(idtIEC730-2-8)《家用和类似用途电自动控制器电动水阀的特殊要求（包括机械要求）》和IEC730-2-17《家用和类似用途电自动控制器电动气阀的特殊要求》。本标准不适用于电动机，其要求包含在IEC34中。1.1.2不与电起动器组合一起的手动开关的要求见GB15092.1。1.2代替：
本标准适用于额定电压直流不超过440V11、交流不超过660V，额定电流不超过63A的电起动器。
1.3代替
如果电起动器的响应值由电起动器在设备中的安装方法所决定，则本标准不考虑此电起动器的自动动作的响应值。如果该响应值对保护使用者或周围环境有重大意义，则应采用由相应的家用设备所规采用说明：
17IEC730-2-14中，额定电压交、直流均为不超过660V。但按GB156--1993《标准电压》的规定，我国相应额定电压直流不超过440V。
国家质量技术监督局2000~08-28批准2001-05-01实施
定的响应值或由制造厂规定的响应值。1.4代替：
GB 14536. 16-2000

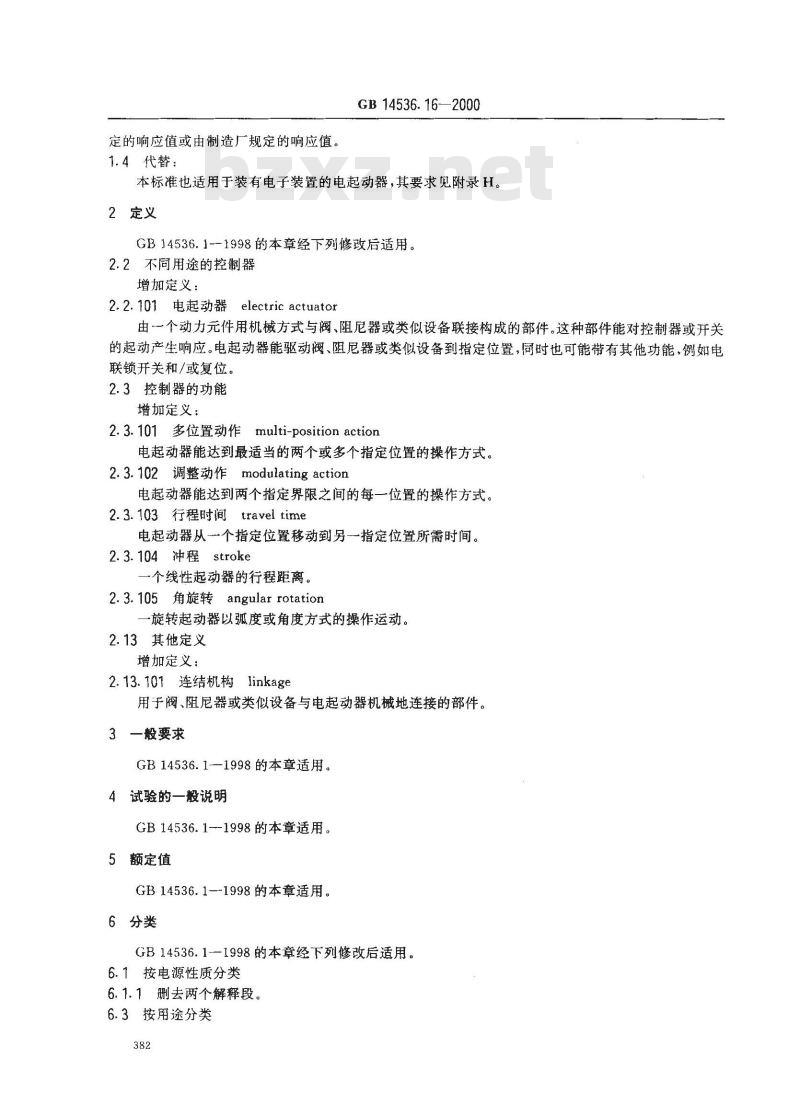

本标准也适用于装有电子装置的电起动器，其要求见附录H。2定义
GB14536.1--1998的本章经下列修政后适用。2.2不同用途的控制器
增加定义：
2.2.101电起动器electric actuator由-一个动力元件用机械方式与阀、阻尼器或类似设备联接构成的部件。这种部件能对控制器或开关的起动产生响应。电起动器能驱动阀、阻尼器或类似设备到指定位置，同时也可能带有其他功能，例茹电联锁开关和/或复位。
2.3控制器的功能
增加定义：
2.3.101多位置动作multi-position action电起动器能达到最适当的两个或多个指定位置的操作方式。2.3.102调整动作modulating action电起动器能达到两个指定界限之间的每一位置的操作方式。2.3.103行程时间travel time
电起动器从一一个指定位置移动到另一指定位置所需时间。2.3.104冲程stroke
一个线性起动器的行程距离。
2.3.105角旋转angular rotation一旋转起动器以弧度或角度方式的操作运动。2.13其他定义
增加定义：
2.13.101连结机构linkage
用于阀、阻尼器或类似设备与电起动器机械地连接的部件。3一般要求
GB14536.1—1998的本章适用。
4试验的一般说明
GB14536.11998的本章适用。
5额定值
GB14536.1-1998的本章适用。
6分类
GB14536.1-1998的本章经下列修改后适用。6.1按电源性质分类
6.1.1删去两个解释段。
6.3按用途分类
增加：
电起动器
6.4按自动动作特性分类
增加：
6.4.101动作类型
6.4.101.1多位置动作
6.4.101.2调整动作
6.4.102移动类型
6.4.102.1旋转移动
6.4.102.2线性移动
6.4.3增加：
GB 14536.16-2000
6.4.3.101失去电源和/或失去控制信号时，电起动器采取一个预定位置的动作（1AA型或2AA型）。6.4.3.102电起动器在下述三种情况下采取动作：在1.1VR和0.85VR（含0.85VR）之间正常操作的动作；在正常操作间采取的动作；在0.85Vk和低于额定电压一给定百分率的电压（1AB型或2AB型）之间采取一个预定位置的动作。6. 11按每个自动动作的自动周期数（A)分类修改：
删去6.11.8~6.11.12。
7资料
GB14536.1-1998的本章经下列修改后适用。表7.2
修改：
7每个外置电路所控制的负载类型102）22起动器的极限温度，如果Tmn低于0℃或Tmx不是60℃23安装表面的极限温度(T.）
27每个自动动作的自动周期数(A)103)28 不适用
34操作时间任何限制的详情101):104)37不适用
38不适用
43不适用
44不适用
47不适用
增加：
101阻抗保护电动机102)
102热保护电动机102)
103移动类型
104动作类型
105最大额定机械负载
106行程时间
107冲程
108角旋转
109响应时间和测量方法
（对于1AA型或2AA型）
章或条
6.7,14.5,14.7,17. 3
6.12.2,14.1,17.3
2.3.104,2.3.105,6.4.102
2.3.101,2.3.102,6.4.101
2.3.103,15.5.101,15.5.102
6.4.3.101
110额定电压的较低百分率
（对于1AB型或2AB型）
GB 14536.16--2000
表7.2（完）
6.4.3.102
章或条
增加注释：
101）给出的这个办法是作为电源的ON时间的最大百分率，以避免线圈在规定的时间周期内过热。102）在美国门，对于独立安装的起动器，标志方式为C。103）电起动器最少承受6000周期。104）对于整体和组合式电起动器，方式为D。8防触电保护
GB14536.1—1998的本章适用。
9接地保护措施
GB14536.1—1998的本章适用。
10端子和端头
GB14536.1—1998的本章适用。
结构要求
GB14536.1-1998的本章经下列修改后适用。11.4动作
增加：
11.4.1011AA型或2AA型动作运行方式应如下：对于任何大于表7.2中109项规定的响应时间的电压中断时，起动器采取预定位置，而且在电源恢复时恢复正常操作。是否合格，通过试验检查。
11.4.1021AB型或2AB型动作应在1.1VR和0.85VR之间正常运作，并且应在低于0.85Vk电压和在表7.2中110项规定的电压时有制造商规定的响应。是否合格，通过试验检查。
12防潮和防尘
GB14536.1—1998的本章适用。
13电气强度和绝缘电阻
GB14536.1—1998的本章适用。
14发热
GB14536.1一1998的本章经下列修改后适用。14.3不适用。
14.4.3.1~14.4.3.3不适用。
采用说明：
1我国不采用。　
14.4.4不适用。
14.4增加：
GB14536.16—2000
注\，在美国，用17.2.3.1和17.2.3.2规定的电压进行试验。增加：
14.4.101如果电起动器传动轴的失速是正常操作的一部分，那么应使电动机驱动的起动器的传动轴失速，并且在达到稳定状态后测量温度。温度应符合表14.1的极限。而且如果配备的任一保护装置在失速条件下不能转动，那么也应考虑电起动器符合27.2的阻塞输出试验的要求。14.4.102如果电起动器的传动轴失速不是正常操作的-部分，那么在失速过程中，表14.1的极限不适用。电起动器应符合27.2的阻塞输出试验的要求。14.5.1代替：
改“开关”为“电起动器”。
14.5.2不适用。
14.6代替：
电起动器应在约1h内达到规定的温度。14.7代替：
电起动器所处空间的介质温度的测量，应尽可能在试样所占空间的中心测量，而且距离起动器大约50mm。
15制造偏差和漂移
GB14536.1--1998的本章经下列修改后适用。15.5增加：
15.5.101应在0.85Vk下测量行程时间。15.5.102应在制造商规定的机械负载下和在制造商规定的最不利安装位置上测量行程时间和响应时间。
15.6不适用。
16环境应力
GB14536.1--1998的本章适用。
17耐久性
GB14536.1-1998的本章经下列修改后适用。17.4试验的人工和机械条件
17.4.2代替：
电起动器传动轴的移动速度应由制造商规定。17.4.4代替：
加速的方法应由制造商和试验机构协商。17.6不适用。
18机械强度
GB14536.1的本章适用。
19螺纹部件及连接
GB14536.1-1998的本章适用。
20爬电距离、电气间隙和穿通绝缘距离GB14536.1-1998的本章适用。
21耐热、耐燃和耐漏电起痕
GB14536.1—1998的本章适用。
、耐腐蚀性
GB14536.1--1998的本章适用。
23无线电干扰抑制
GB14536.1—1998的本章适用。
24组件
GB14536.1—1998的本章适用。
25正常操作
GB14536.16—2000
GB14536.11998的本章适用。见附录H。26在电源干扰，磁于扰和电磁干扰下的操作GB14536.1-1998的本章适用。见附录H。27非正常操作
GB14536.1--1998的本章经下列修改后适用。代替：
27.2阻塞输出试验（温度）bZxz.net
电起动器应能经受阻塞输出的影响，而不超过表27.2规定的温度。用14.7.1中规定的方法来测量温度。
注：符合14.4.101要求的电起动器不进行本试验。27.2.1电起动器在额定电压和在15C～40℃1的室温范围内进行24h输出阻塞试验，测量温度的结果应校正到25℃的基准值。
1在某些国家,室温可能会高些”。2在加拿大和美国，在17.2.3.1和17.2.3.2规定的电压下进行试验3。对于规定为三相操作的电起动器，应在任一相断开的情况下进行试验。采用说明：
17IFC原文中规定室温范围为15℃～30℃。根据电工行业采标指南规定，“对于各种无空调环境的户内场所环境下使用的电工产品、日用电器及材料，其使用环境温度上限一般定为40℃。因此，本标准中室温范围为15'℃～40c。
2］我国室温为15℃～40℃。
3] 我国不采用。
在最初1h期间
最大值1).2）
在最初1h后
最大值\
算术平均13).3）
GB 14536.16—2000
表27.2阻塞输出状态的试验最大允许温度绝缘温度分类，℃
1）适用于带有电动机热保护的起动器。2）适用于安装有熔断器或热切断器所保护的起动器。3）适用于无保护的起动器
27.2.2平均温度应在第2个和第24个小时试验期间的限值之内。注：线圈的平均温度是线圈在1h期间最大值和最小值的算术平均值。27. 2. 3
在试验期间，对起动器应持续供电。B
试验一完成，电起动器应能够承受第13章规定的电气强度试验，不需首先进行12.2的湿度27.2.4
处理。
27.3不适用
28电子断开的使用导则
GB14536.1-—1998的本章适用。387
GB14536.16—2000
GB14536.1--1998的附录经下列修改后适用。附录D
（提示的附录）
热、燃和漏电起痕
在美国GB14536.1—1998的本附录经下列修改后适用。D2用于便携式、立式和固定式控制器外壳的聚合材料增加：
注：对于准备安装在用管道系统调节循环空气的箱内的电起动器，见D2.3.2。D2.3.2增加：
对于立式和固定式控制器的聚合材料外壳，和准备安装在用管道系统调节循环空气的箱内的电起动器的暴露聚合材料部件的聚合材料外壳，材料应为具有由D2.5试验所规定的可燃性等级附录H
（标准的附录）
电子控制器的要求
GB14536.1-一1998的本附录经下列修改后适用。H26.4电源网络中信号电压影响的试验注；在考虑中。
H26.5电源网络中的压降和短时电压切断的影响试验H26.5.4严酷等级
修改：
在第1句中删去“在最小”一词。删去解释段。
增加条款：
H26.5.4.101每个试验进行三次。H26.6不适用。
H26.7在a.c网络中,d.c的影响试验注：对于2型动作的电起动器，正在考虑中。H26.9快速瞬时冲击试验
代替：
注：在加拿大和美国，此试验在考虑中。增加：
H26.9.101试验程序
采用说明：
11 我国不采用。
控制器经受5次试验。
H26.10环波试验
增加：
注11：在加拿大和美国，本试验适用。H26.11静电放电试验
第8章—代替：
GB14536.16--2000
8.2.1删去第1段、第5段、第6段、第7段、注释和第8段、第9段的第2句，用下列代替：对所有易触及表面进行5次放电。易触及部件包括在GB14536.1—1998中8.1.9.5规定的拆去可拆除部件后是易触及的部件。注：在加拿大和美国门，易触及部件可包括在安装和维修期间能接触到的部件。H26.13合格评定
增加：
电起动器能恢复到它的起动状态，并继续正常运行。采用说明：
11 我国不采用。
