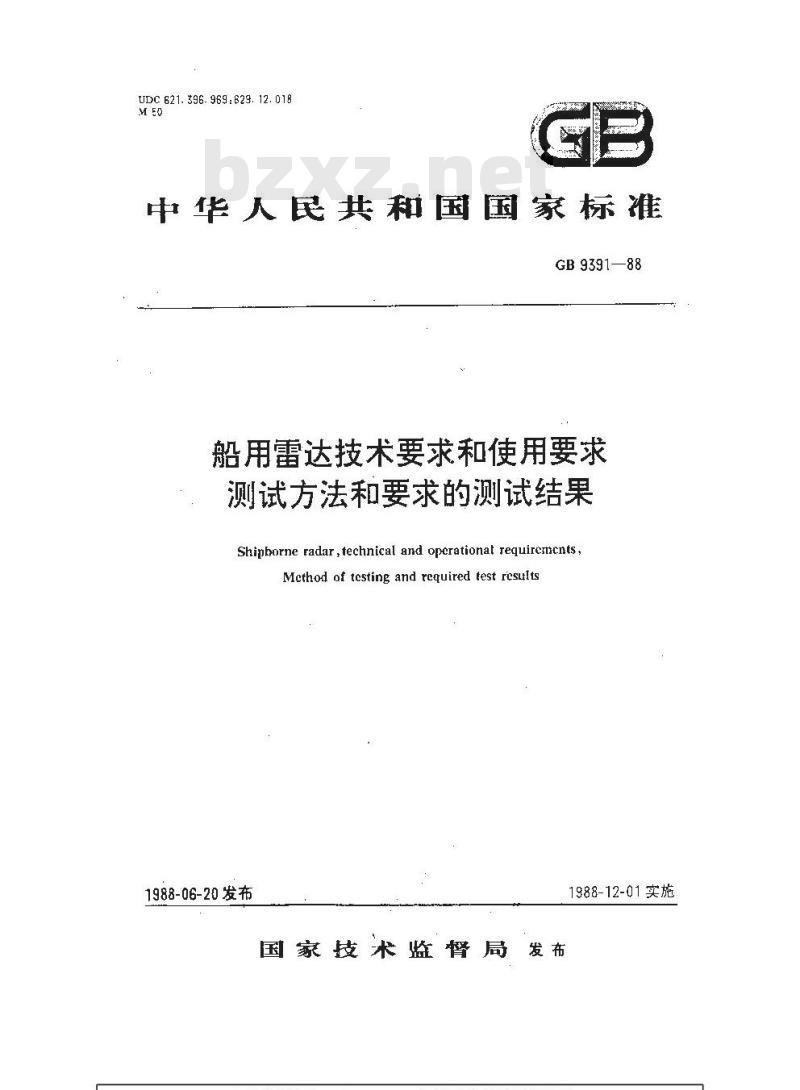

UDC621.396.969:629.12.018
中华人民共和国国家标准
GB 9391—88
船用雷达技术要求和使用要求
测试方法和要求的测试结果
Shipborne radar,technical and opcrationat requirencnts,Mcthod of testing and required test resutts1988-06-20发布
国家技术监督局发布
1988-12-01实施
中华人民共和国国家标准
船用雷达技术要求和使用要求
测试方法和要求的测试结果
Shipborne radar,technical and operation requirementsMethod of testing and required test resultsGB 9391—88
本标准等同采用国际电工委员会(IEC)TC80(中央办公室)8号文件《船用雷达技术要求和使用要求测试方法和要求的测试结果》。第一篇技术要求和使用要求
1主题内容和适用范围
本标准适用于船用导航雷达，规定了性能要求及其鉴定检验。注：第一葡是以国际海事组织(IMO)A.477(XI决议船用雷达性能标准》为基础的，凡含义与1MO决议同的条文均用愿体宇印出。
1.1无线电频率
雷达设备工作的无线电频率在任何时刻均应在国际电信联盟颁发的《无线电规则》所规定的范围内。
2自的
雷达设备应能相对于本船的其他水面船舶和障碍物、浮标、海岸线以及导航标志的位置,这将有助于导航和避碰。
·设备的安装应满足该设备所规定的性能标准。3性能要求
所有雷达设备均应满足下述最低要求。3.1作用距离
在正常传播条件下，当禹达天线架设在海面以上15 m高度时,在无杂波情况下,设备应清楚地显示出：
3.1.1海埠线
高度为 60 m 的陆地,距离为 20n mile 高度为 6 m 的陆地,距离为 7n mile。3.1.2水面目标
对 5 000t(总吨,下同)的船舶,不普其首向如何,距离为 7n mile。对 10 m 长的小船,距离为 3n mile。对有效反射面积约 10 m 的导航浮标之类的目标,距离为 2n mile。中华人民共和国电子工业部1988-04-15批准648
1988-12-01实施
G 9391—88

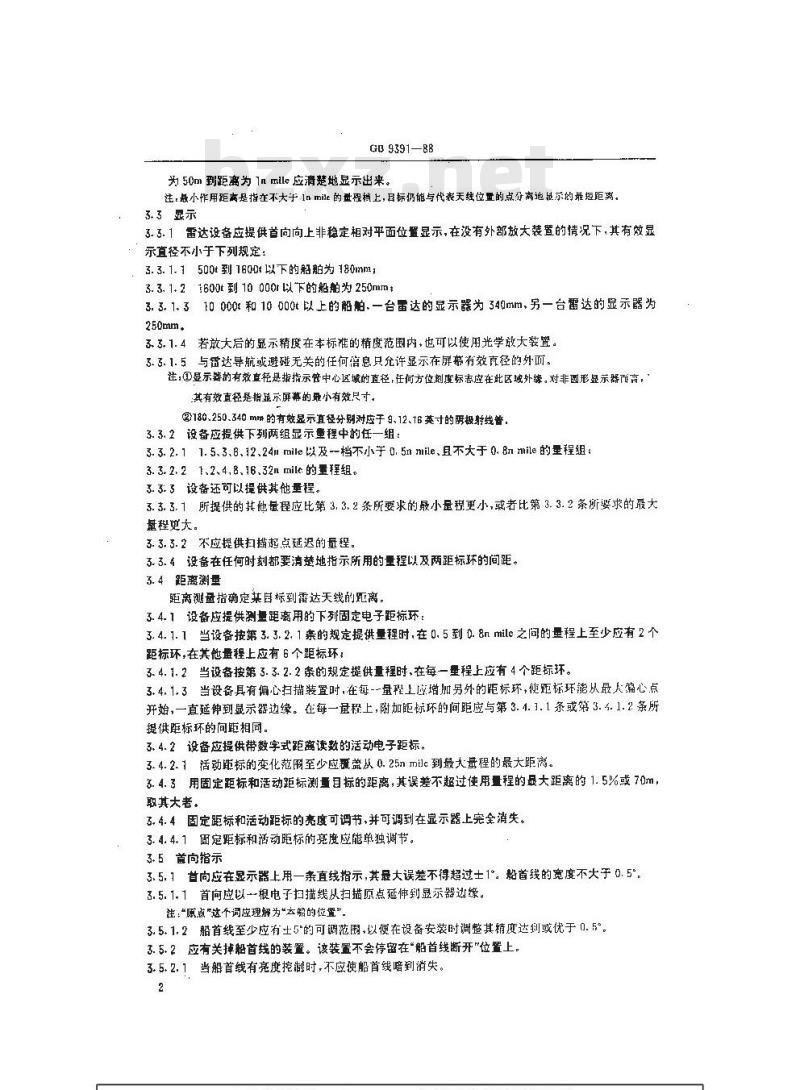

为 50m 到距离为 1n mille 应清楚地显示出来。注：最小作用距离是指在不大于1nmile的量理档上，且标仍能与代表天线位量的点分离池最示的量短距离。3.3显示
3.3.1雷达设备应提供首向向上非稳定相对平面位置显示，在没有外部放大装置的情况下，其有效显示直径不小于下列规定：
3. 3. 1. 1500t到1600+以下的船舶为 180mm1,3.3.1.21600t到10 000r以下的船为250mm3.3.1.310000和10000t以上的骼舶、一台雷达的显示器为340mm，另一台雷达的显示器为250mm.
3.3.1.4若放大后的显示精度在本标准的精度范围内，也可以使用光学放大装置。3.3.1.5与留达导航或避碰无关的任何信息只允许显示在屏帮有效直径的外而。注;①显示器的有效查轻甚指指示管中心这域的直径，任何方位刻度标志应在此区域外续。对非圆形显示器而言，:其有效直径是指显示屏幕的最小有效尽寸。②)180.250.340mm的有效显示宜径分别对应于9、12、16英寸的极射线管，3.3.2设备应提供下两组显示壁程中的任一组：3.3.2.11.5、3.6、12、24mmlle以及档不小于0.5nmile、且不大于0.Bnmile的量程组：3. 3. 2、 21,2,4,,16,32n mile 的量程组。3.3.3设备还可以提供其他量程。3.3.3.1所提供的其他量程应比第3.3.2条所要求的最小量程更小，或者比第3.3.2条所要求的最大基程更大。
3.3.3.2不应提供扫描起点延迟的量程。3.3.4设备在任何时刻都要清楚地指示所用的量程以及两距标环的间距。3.4距离测量
距离测画指确定某自标到需达天线的距离，3.4.1设备应提供测量距离用的下列固定电子距标环：3.4.1.1当设备按第3.3.2.1条的规定提供量程时，在0.5到0.8nmile之间的量程上至少应有2个距标环在其他量程上应有 6 个距标环；3.4.1.2当设备按第3.3.2.2条的规定提供量程时，在每一量程上应有4个距标环。3.4.1.3当设备具有偏心扫捕装置时，在每--量程上应增加另外的距标环，使距标环能从最人偏心点并始，一直延伸到显示器边缘。在每一量释上，附加距标环的间距应与第3.4.1.1条或第3.4.1.2条所提供距标环的间距相同。
3.4.2设备应提供带数字式距离读数的活动电子距标。3.4.2.1活动距标的变化范至少应覆盖从0.25nmile到最大量程的最大距离。3.4.3用固定距标和活动距标测量且标的距离，其误差不超过使用量程的最大距离的1.5%或70m，取其大者，
3.4.4固定距标和活动距标的亮度可调节、并可调到在显示器上完全消失。3.4.4.1固定距标和活动距标的亮度应能单独调节。3.5首向指示
3.5.1甘向应在显示器上用一条直线指示,其最大误差不得超过士1。船首线的宽度不大于0.5%。3.5.1.1首向应以--根电子扫描线从扫描原点延伸到显示器边缘。注：“风点这个词应理解为“亡船的位置\3.5.1.2船首线至少应有土5的可调范围，以便在设备安装时调整其精度达到或优于0.5°。3.5.2应有关搏船首线的装置。该装置不会停留在\船首线断开\位置上。3.5.2.1当船首线有亮度控制时，不应使船首线暗到消失。2

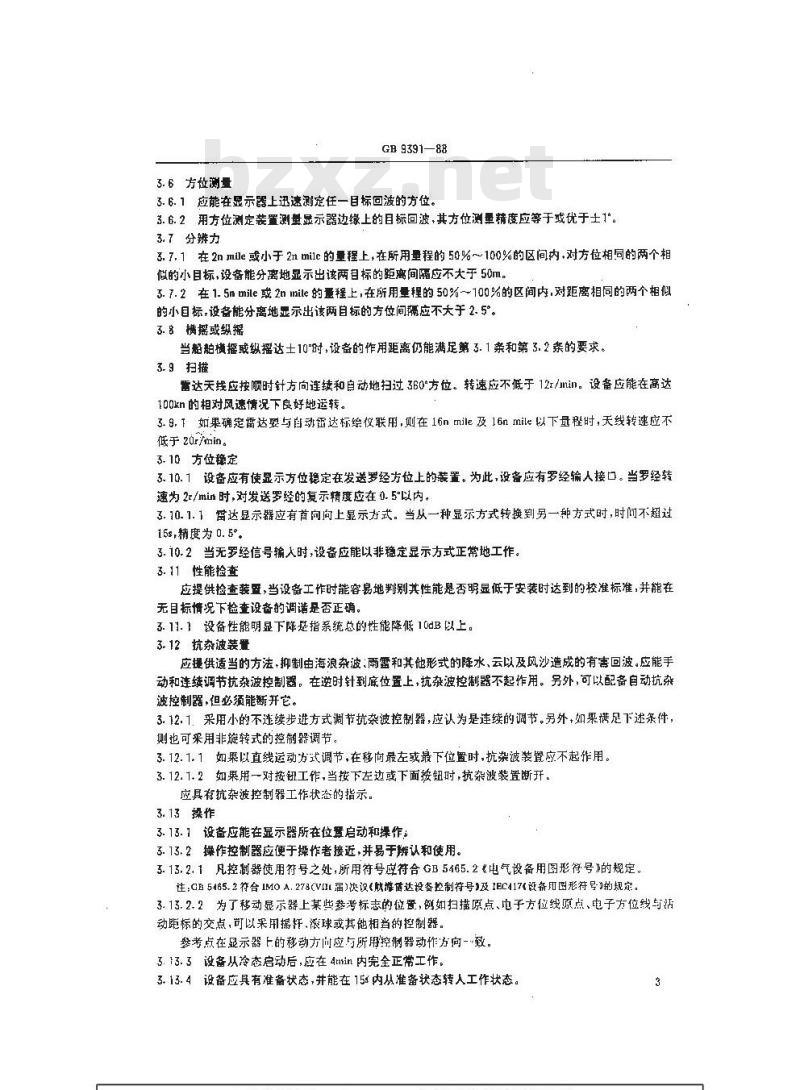

3.6方位测量
GB 9391-88
3.6.1应能在显示器上迅速测定任一目标回波的方位。3.6.2用方位测定装置测量显示器边缘上的目标回波，其方位测量精度应等于或优于士1°。3.7分辨力
3.7.1在2nmle或小于2nmilc的量程上，在所用量程的50%～100%的区间内，对方位相同的两个相似的小目标，设备能分离地显示出该两目标的距离间隔应不大于50m。3.7.2在1.5nmile或2nimile的量程上，在所用量程的50%～100%的区间内，对距离相同的两个相似的小目标，设备能分离地显示出该两自标的方位间应不大于2.5°。3.8横摇或纵摇
当船横摇或纵摇达士10\时，设备的作用距离仍能满足第3.1案和第3.2案的要求。3.9扫描
雷达天线应按顺时针方向连续和自动地扫过360°方位。转速应不低于121/min。设备应能在高达100kn的相对风速情况下良好地运转。3.9.1如果确定雷达要与自动雷达标绘仪联用，则在16nmile及16nmile以下量程时，天线转速应不低于 20r/min。
3.10方位稳定
3.10.1设备应有使显示方位稳定在发送罗经方位上的装置。为此，设备应有罗经输人接口。当罗经转速为 2z /min 时,对发送罗经的复示精度应在 0. 5°以内。3.10.1.1雷达显示器应有首向向上显示方式。当从一种显示方式转换到另一种方式时，时间不超过15s,精度为0. 5
3.10.2当无罗经信号输人时，设备应能以非稳定显示方式正常地工作。3.11 性能检查
应提供检查装，当设备工作时能容易地判别其性能是否明显低于安装时达到的校准标准，并能在无目标情况下检查设备的调谱是否正确。3.11.1设备性能明显下降是指系统总的性能降低10dB以上。3.12抗杂波装置
应提供适当的方法，抑制由海浪杂波，雨需和其他形式的降水，云以及风沙造成的有害回波。应能手动和连续调节抗杂波控制器。在逆时针到底位置上，抗杂波控制器不起作用。另外，可以配备自动抗杂波控制器,但必须能断并它。
3.12.1.采用小的不连续步进方式调节抗杂波控制器，应认为是连续的调节，另外，如果满足下述条件，则也可采用非旌转式的控制器调节。3.12.1.1如果以直线运动方式调节，在移向最左或最下位置时，抗架波装置应不起作用。3.12.1.2如果用一对按钮工作，当按下左边或下面按钮时,抗杂波装置断开。应具有抗杂波控制器工作状态的指示。3.13操作
3. 13.1设备应能在显示器所在位置启动和操作;3. 13.2操作控制器应便于操作者接近，并易于辩认和使用。3.13.2.1凡控制器使用符号之处，所用符号应符合GB5465.2电气设备用图形符号净的规定，注：GE5465.2符合1M0A.273(VI11届）决议《售达投备控制符号》及IEC417(设备日图形符号的规定。3.13.2.2为了移动显示器上某些参考标志的位置，刨如扫摧原点、电子方位线原点、电子方位线与钙动距标的交点，可以采用操托，滚球或其他相当的控制器，参考点在显示器上的移动方间应与所用控制器动作方向-致。3.13.3设备从冷态启动后，应在4ttin内完全正常工作，3.13.4设备应具有准备状态，并能在155内从准备状态转人工作状态。3
GB 939188

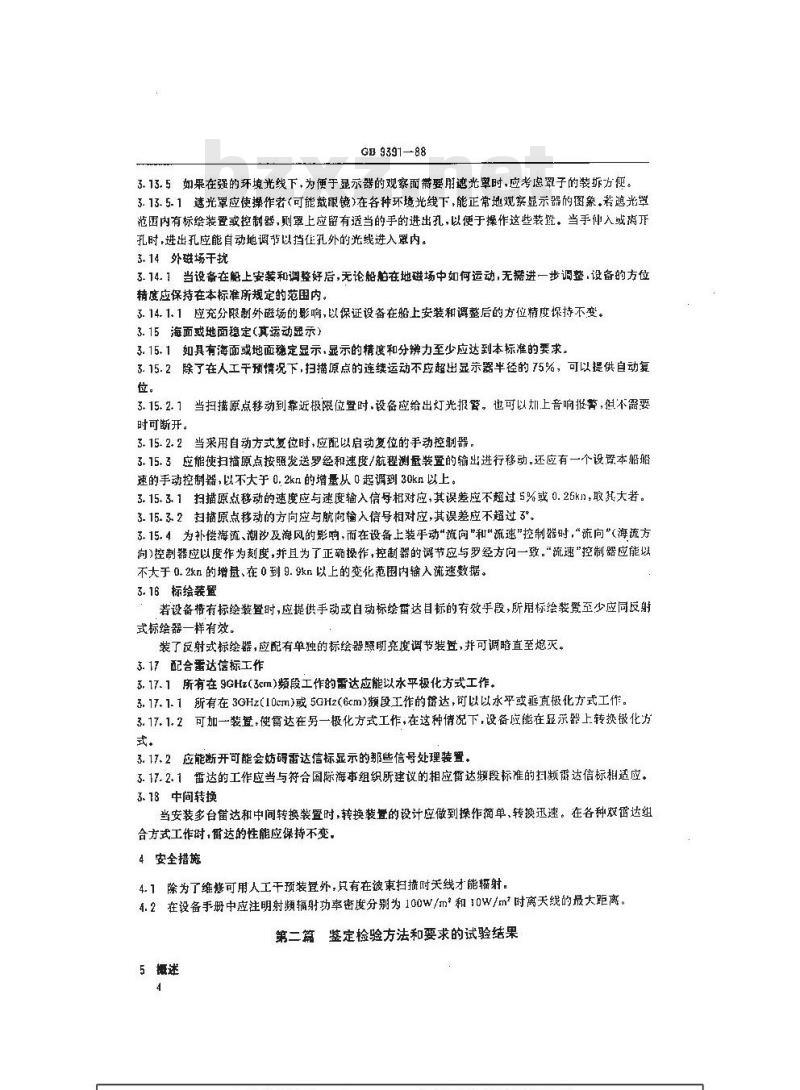

3.13.5如果在强的环境光线下，为便于显示器的观察而带要用遮光罩时，应考虑罩子的装拆方便3.13.5.1遗光罩应使操作者（可能娥眼镜）在各种环境光线下，能正常地观察显示器的图象。追光罩范围内有标绘装置或控制器，则罩上应留有适当的手的进出孔，以便于操作这些装。当手伸入或离孔时，进出孔应能自动地调节以挡任孔外的光线进入罩内。3.14外磁场干扰
3.14.1当设备在船上安装和调整好后，无论船舶在地磁场中如何运动，无带进一步调整，设备的方位精度应保持在本标准所规定的范围内。3.14.1.1应充分限制外磁场的影响，以保证设备在船上安装和调整后的方位精度保持不变。3.15海面或地面稳定（真运动显示）3.15.1如具有海面或地面稳定显示，显示的精度和分辨力至少应达到本标准的要求。3.15.2除了在人工干预情况下，扫描原点的连续运动不应超出显示器半径的75%，可以提供自动复位。
3.15.2.1当扫描原点移动到靠近极限位暨时，设备应给出灯光报管。也可以加上音响报警，但不需要时可断开。
3.15.2.2当采用自动方式复位时，应配以启动复位的手动控制器。3.15.3应能使扫描原点按照发送罗经和速度/航程测量装置的输出进行移动。还应有一个设设本船船速的手动控制器，以不大于，2kn的增量从0起调到30kn以上。3.15.3.1扫描原点移动的速度应与度输入信号相对应，其误差应不超过5%或0.25kl，取其大者。3.15.3.2扫描原点移动的方向应与航向输入信号相对应，其误差应不超过3°。3.15.4为补偿海流、潮汐及海风的影响，而在设备土装手动“流向\和\流速”控制器时，“流向”（海流方向)控制器应以度作为刻度，并且为了正萌操作，控制器的调节应与罗经方向一致。“疏速”控制器应能以不大于0.2kn的增甚、在0到9.9kn以上的变化范围内输入流速数据。3.16标绘装置
若设备带有标绘装置时，应提供手动或自动标绘菌达目标的有效手段，所用标绘装置至少应同反射式标绘器一样有效。下载标准就来标准下载网
装了反射式标绘器，应配有单独的标绘器照明衰度调节装置，并可调暗直至熄灭。3.17配合垂达信标工作
3.17.1所有在9GHz(3cm)频段工作的雷达应能以水平极化方式工作。3.17.1.1所有在3GHz(10cm)或5GHz(6cm)额段工作的留达，可以以水平或乘直极化方式工作。3.17.1.2可加一装置，使雷达在另一极化方式工作，在这种情况下，设备应能在显示器上转换极化方式。
3.17.2应能断开可能会妨碍雷达信标显示的那些信号处理装暨。3.17.2.1雷达的工作应当与符合国际海事组织所建议的相应雷达频段标准的扫频雷达信标相适应。3.18中间转换
当安装多台笛达和中间转换装置时，转换装置的设计应做到操作简单、转换迅速。在各种双宿达组合方式工作时，雷达的性能应保持不变，4安全措施
4.1除为了维悠可用人工干预装登外，只有在被束扫揽时天线才能辐射。4.2在设备手册中应注明射频辐射功率密度分别为100W/m和10W/m时离天线的最大距离。第二篇鉴定检验方法和要求的试验结果5概述
G 9391-88
第二篇规定了鉴定检验方法和保证设备符合第一篇的要求所必须达到的试验结果。白总测试亲件
6.1测试场地
试验通常在鉴定检验主管机关所选定的试验场地进行。除非另有商定，在鉴定检验开始前,生产单位应在试验场地安装好设备并保证其工作正常。6.2雷达天线高度
在所有有关的测试中，雷达天线的架设高度应高于水面约15m。6.3测试目标
按本标准进行测试时，所用测试目标的有效反射面积，目标距离及高度是指一个点源目标而言，该目标在相应频率上其有效反射面积为10m*（设置在2nmile距离上)，计算方法按附录A（补充件）。6.4海况
测盘作用距离时，应在静海情况下用一个测试目标来进行。6.5射频频率
除非另有规定、凡与射频履率有关的测试项目均只在标称工作频本上进行。6.6电源
除非另有规定，测试时设备所加的电源电压应为标称值，交流电源的频率应在标称值上6.7分系统间障
6.7.1除第6.7.2条所允许的情况外，凡根据本标准进行测试的设备均各采用20m天线馈线来连接发射机/天线和接收机/天线，显示器和其他单元间用65m电缆相连，对于发射机和接收机总是装在天线及天线座组合内的设备，在进行鉴定检验时，应不用上述20m的天线馈线。需要时，生产单位应提供适当的电缆和天线馈线。
6.7.2生产单位或他的代表为符合本标准的要求可以提出设备各单元问配暨的最大和最小距离，供检验主管机关考虑。
6.8技术资料
应提供足够的技术资料以保证设备在鉴定检验期间的正确安装，维修和操作。7作用距离
7.1测需方法
此项试应采用第6.3条所规定的、位于最小距离为2nmile的一个测试日标，可用已知衰减量来衰减测试目标的回波，直到天线扫描次数[有50%的次数能在显示器上看到国被。
在测试中应尽实际可能按第 3. 1 条规定进行各项试验。7.2要求的结果
设备应清楚地显示出测试目标。当使用衰减时，应记录测试日标在天线扫描饮数中有50%的饮数得到显示时所加的衰减量。当对第3.1条所规定的目标进行测试时,在雷达显示器上应清楚地显示出来。8最小作用距离
8.1测量方法
调整雷达，使位于大约lnmile处的某个测试目标清楚可见，并使第二个测试日标向雷达天线靠近。当第二个测试日标与代表天线位置的一点不再分离地显示时，记录下第二个测试日标的距离。在测量过程中，只允许适当调节量程和抗海浪杂波控制器，在调节后，应能在同一个抗海衰杂波控S
GB 9391--88
制器调定值上,同时看到位于最小作用距离和位于In mile 处的两个目标。若设备具有自动抗杂波装置，划应在手动和自动两种方式工作时进行测试。8.2要求的结果
最小作用距离应下大于 50m。
9显示
9. 1 测量方法
设备工作时用直尺测量显示面面的有效直径,用目视法捡查各档基程和距标环数目。9.2要求的结果
有效显示直径和量程,以及距标环数应符合第 3.3条和第3. 4. 1 条的要求。10距离测堂
10. 1 测量方法
利用测试目标或其他适当手段，测定距标环和活动距标的距离。10. 2要求的结果
固定距标环和活动距标的误差应不超过所用基程最火距离的1.5%或70m，取其大者。11首向指示
11.1 测量方法
用目视法捡查船苦线，在显示器边缘测量船首线的宽度。11.2要求的结果
船首线应符合第3.5条的要求。
12方位测量
12.1测量方法
用雷达设备测量方位的总精度，是通过对可识别目标的实际方位和用达所测得的方位进行比较而确定。
这个比较在360°范围内进行。
这些目标的实际宽度和它们离开雷达天线的距离应使每个日标所对应的张角不大于0.1°。每个目标离开雷达天线的距离还应在所用量程的80%~～100%之间，任选下述方法进行测量：
。．利用单个目标，放在相对于达天线座的已知方位上。在围绕雷达天线座的已知方位上，测量几个自标的雷方位，b.
采用二个挡标，其相对于需达天线的方位间隔为45左右。当雷达天线旋转时，测量二个日标角度间隔的变化。
12.1.1应对设备所具有的每一种方位测量手段重复上述全过程。12.1.2应通过适当的月视检查方法，检查设备是否符合第3.6条的其他要求。12.2要求的结果
最大方位误差应不超过士1。
13距离分辨力
13.1测量方法
雷达显示器置于2nmile或2ymile以下的任一量程上。在同一方位上设置二个雷达反射面积相等6
GB939F—88
的测试目标,其距离在所用量程的 50%～100%之间,且彼此相距不大于50m。将抗雨雪杂波控制器和留达脉冲宽度调到其最小值。调节抗海浪杂波控制器和增益控制器使在10次天线扫描中约有8次能君到这二个目标,目标回波不应饱和。13.2要求的结果
在显示器上,二个测试且标的回波应能分离地显示。14方位分力
14.1测量方法
雷达显示器盘于 1,5或 2n mile 的适当最程上,在方位不、距离相等的位,上设置二个出达反射面积相等的测试目标。目标距离应在所用量程的50%～100%之间。将雷达的抗雨雪杂波控制器调到最小值。调节抗海浪杂波控制器和增益控制器使在10饮天线扫描中约有8欲能看到这二子目标。目标回被不应饱和。减小二个目标的角度间隔，直到它们的国波不再分离地显示为止。14. 2要求的结果
两个目标不再分离地显示时的角度问隔应不超过2.5°15天线水平方向图
15.1定义
关线水平方向图是一个曲线图形，它表示在水平面内天线相对辑射电平与方位角的关系。15.2测量方法
雷达天线的水平方向图应当在天线的远场区域，或者在能得到远场结果的区城内测定。测量应在设备标称工作频率及生产单位规定的上下两边界频率上进行。15.3要求的结果
远场水平方向图应符合表上、表2婴求，表列数值仅指单程传播：表主瓣
相对于主避最大值的功率
相对于主辩最大值的位置
±10以内
±10以外
16横摇和纵摇性能
表2旁群
相对于主最大值的位互
±1以内
±2.5以内
相对于主趣最大值的最大功率
此性能应由天线垂直方向图与第7章作用距离性能测试的结果共同决定。或者，应证实设备满足第3.8条的要求。18.1定文
天线垂直方向图是：个的线图形，它表示在垂直面内天线相对摘射电平与角度的关系。16.2测量方法
雷达天线的垂直方向图（单程）应当在天线的远场区域，或者在能得到远场结果的区域内测定。测母GB9391-88
应在设各标称工作别率及生产单位规定的上下两边界频率上进行：16. 3基求的结果
按第 3. 1 条的要求,在第 7. 1 案的调试中,用衰减方祛或在何其他方法(例如增加酬试目标的距高)已确定了设各性谢余量时,天载垂直方向国控满足;在水平线士10\内在何方向的相对响应电平的下降董应不大于第 7. 1 条测得的余盘。在第“,1条测试中，当衰减只加在接收踏径戒发射路径时,第7.2条中记景的衰减值应折半，或者，如果将第 7. 1 条测试中所用的测试目标放在不小于 2. 8n mile 亡见附录 A(补充件)汀),仍能得到清楚指示，则天线远场方向图在水平线土18任何方向内不应下降3B以上，17扫描
17.1测量方法
应将天线/天线座组合放量在能产生高达100kn气流的风制中.关线黑动电机应以标称电压和标称预率供电。
如可能，可以只用天战/天缓密组合避行此项谢试。应在生产单位所规定的所有天线转遵上测定天貌的转速。
17.2要求的结果
17. 2. 1在相对风速高达 100kn 时,天娩应能良好血动和运转。17.2.2天线应连续地、以以上向下君时为顾时针方内自动转过360方位，并且在所有盛程上转速不低于12r/min，
17.2.3如果确定雷达要与自动留达标龄仪联底，则在16nmll及16nmile以下量程，关线转速应不低于20r/mln，
18方位稳定
18. 1 测量方法
18. 1.1将罗经或罗经模拟器的输出信号加到留达,稳转应为胍时针方向,在 征左右时间内达到 12\/s的转速，
保持12°/s的转速至少持续60s，在出现妈首线后停止转动，当此首线下次再出现时，应以度为单位记下复示误差，
按逆时针方向巅转,夏上连测试过程。18.1.2应检查是否满足第8.10.1.！条和第310.2条的要求。18.2要求的结果
18.2-1示误差应不过 0.5，
18.2.2当从一种整示方式转换到另一种方式(例如由真北向上换成首向向上)时，时间不超过15s，精度为0.5”,当无罗经信号输人时，设备应谢以非稳定方式正常地工作19性能检查
19.1测遭方法
采用适合于被测设备的方法，使雷达系统性能降低10dB，雷达系统性能的定义为有效辐射功率与避小可捡测值号之间的分贝比。19.2要求的结
比原来系统性能下降10AB和10dB以上时，设备应能辨认出来，20抗杂波装童
GB9391-88
20.1测量方法
在设备工作期间，目规检适抗杂被装查的作用，20. 2要求的结果
设备应符合第3.12 茶的要求，
21操作
21.1测量方法
在设备测其过程中，应使用好一个外部控制豁并目视检查设备是否满足氧3.13录的要求。21. 2 要求的结果
设备应符合所摄出的要求
22外磁场手扰
22.1测量方法
应在设备工作时,尽可随用目测法检查设备据否体是算 3. 14 条的要求。22.2要求的结果
设备应符合第息, 11 条的要求,设备的方位精度应糖足第 3.点1 条的要求。23海面或地面穆定
23.1测望方法
23. 1. 1 报据器要,设备在海而或地面体定方式工作时,重复第 10, 1 条、第 12. 1 条,第 13. 1 条和第14.条所规定的测试，
23. 1. 2取扫措原点移动不小于所用最程半径的 50%断管时间或 30min 中较短的时间来测量扫描原点的运动。
23. 2要求的结果
23. 2. 1 结果应分别合第 10. 2 条,第 12. 2 条、第 13. 2 条和第 14. 2 茶的要求。23. 2- 2 在真运动任一量程上测相的扫措顾点连度与由输入信子最手动速复设置纤出的速度样状,其误差应不超过5%或,0. 25kn,取其大者,扫描娠点的运动方向与罗经输入或手动航间设置相比时,其误筹不大于3”
23. 2. 3设备还应符合第 3. 15 录的所有其他要求。24标绘装量
设备应符合第3.16 条所提出的对标绘装置的要求。25配合雷达信标工作
应检迹关线，以证实它满足第 2.17.」条的要求。如有必要,应在设备工作时检查是否满足第3. 17. 1. 2 条相第 3. 17. 2 杀的要求。26中间转换
如巢配欲中间转换装置,应符合第 3. 18 蛋的要求。27安全措施
设备应符合第 1. 1 条的题求。28射频辐射
GB $391--88
28.1测量方法
蓄达设备在最大天线乎均辐射功率的状态下工作，比状态取决于冲宽度和脉冲盘复赖率，由量程开关选择，
测试时天线应许止转动。用相应赖率范围的射频插射测量仅，按第4.2条的要求测量关线附近的功率密度虚
28.2要求的结
记录功率密度为100W/m处高天线留口的最大距高。同时还记录功率密度为10W/m处的最大龟离，10
A1 目挑大小变化的数腺
GE 9391—8B
附录A
建立两管达目标的雷达反射面积(回波面积>间的关系的方法
《补充件）
在相同环境条件下,若后标的带达反射面积或“回被面积\由缺度l如留达所收到的友射功率相应地由的变成和,其关系为 :
/r w oifon
10g(r/)101g(o,/0,)
例 1 ,把 1 0m的段射竭获成 30m 龄反射器后,露达所收测的反射功率的变化为 :1 Ctg(3a/10) t*, BdB
A2距离变化的影降
不考速似下各条所谈到的其他可相静断响时,位于距高高的白标所产坐的反射功率 P 与位于距离的同一目标所产生的反射功率其随的关系成四次方拉比，n/-(a)/(.))
当以分贝衰示时,方程(A3)变为-t1g/m) = 4oIg(dB
例 2;若距离由 2n mllx 变成 3n m,在不考率下面所述的其糖可能变化时,功率变化为 :—40Ig(3/2)=—7.0B
A3目标高质和蛋达高度对满数(即非分布)自标的影响(\准糖分膜\)(A3)
在从静静到中等搏增的确况说下,在察达是标之前以海题反射的雷达被(入射希等于反射角),以久量相加形式透加于直接射向目标的密达波。对雷达而言，此失盘相加形成一个功率高困子Y，当以分贝衰示时,其值会在十！2B和一α邮之例奎化。当使用\高散\否标或“点源\日标时，这足机当,伊要的，对 3cn 被段(9410MHz)和 10cm 波段(3050MHz)来说,可从图 AI 和图 A2 上读出链离因子 Y的 d%受，国A1和因A2中诺值所依据的数学公式效见第45查。例
间题;某 × 波段试达天线离海面商度为 15m,为能在 2n mlle 的距离上将到 10m*的净效果,应把 -个荒寸征小的有效反射面积为1”的目标放在高海面多高之处？答案，此情况的操高因子Y=dD通让查贫图A1中那条对应于91MHz的曲线，可知逆放高度的素小值为 0. 7m。
A4 频率敏雷性的影响
从某些特定装量的几何尺寸与带达反射面帜的关系公式中，可费出有熙型式的！标具有题率敏素
