【国家标准(GB)】 液压传动 减压阀、顺序阀、卸荷阀、节流阀和单向阀 安装面

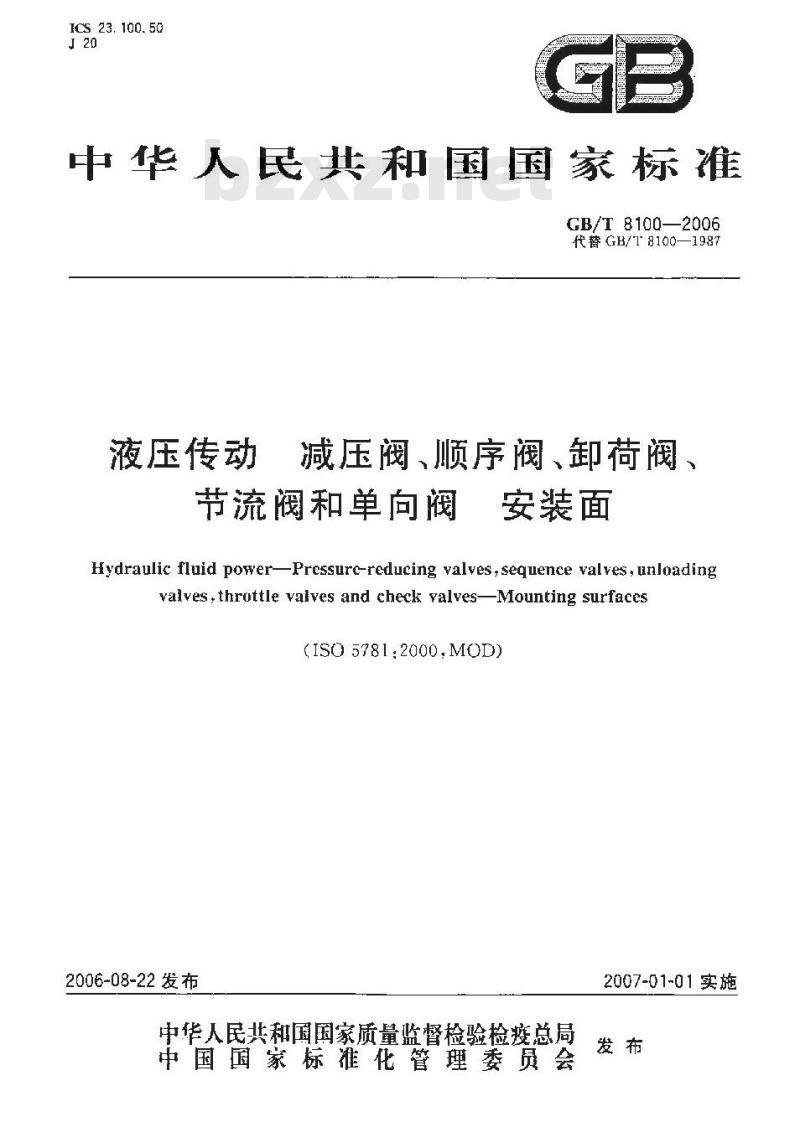

ICS 23. 100. 50
中华人民共和国国家标准
GB/T 8100-—2006
代替GH/18100—1987
液压传动
减压阀、顺序阀、卸荷阀、
节流阀和单向阀
安装面
Hydraulic fluid powerPrcssurc-reducing valves,sequence valves, unloadingvalves,throttle vaives and check yalves-Mounting surfaces(1S0 5781:2000,M0D)
2006-08-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

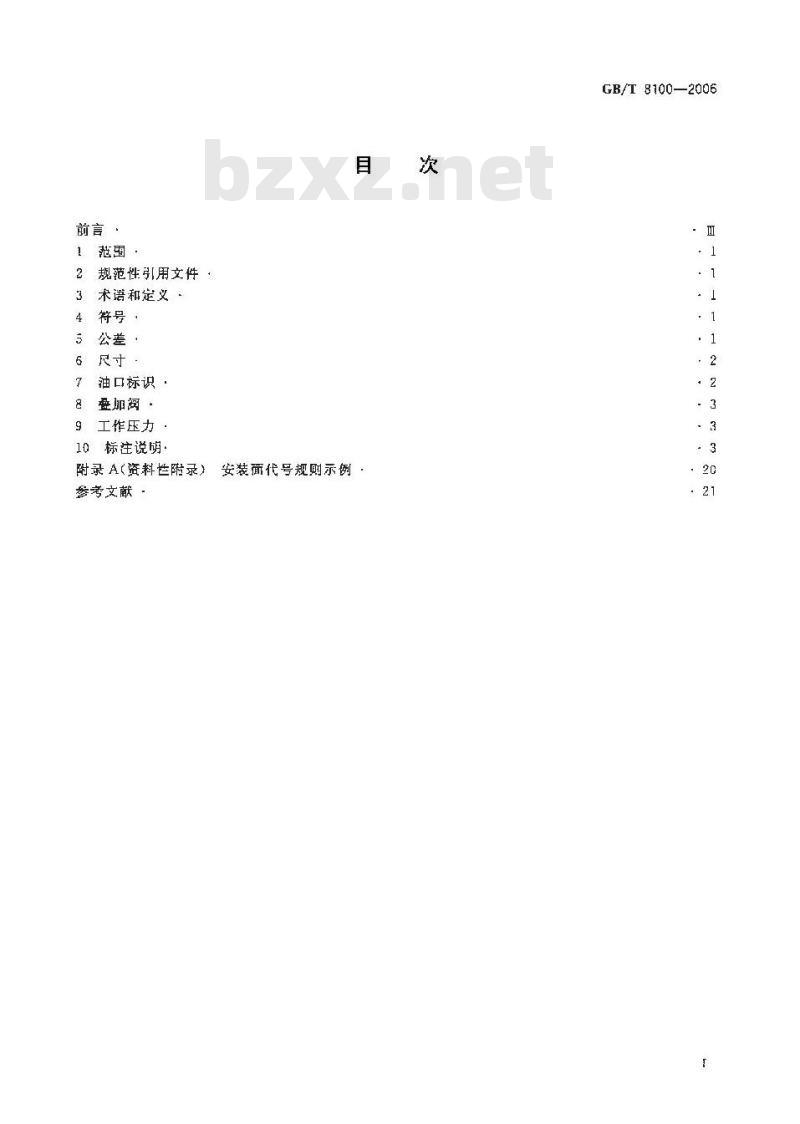

规范性引用文件
3术语和定义
4符号
5公差
6　尺寸
7油口标识
8叠加阀
9工作压力
10标注说明·
附录A(资料性附录)
参考文献
安装面代号规则示例
GB/T 8100—2006
GB/T 8100—2006

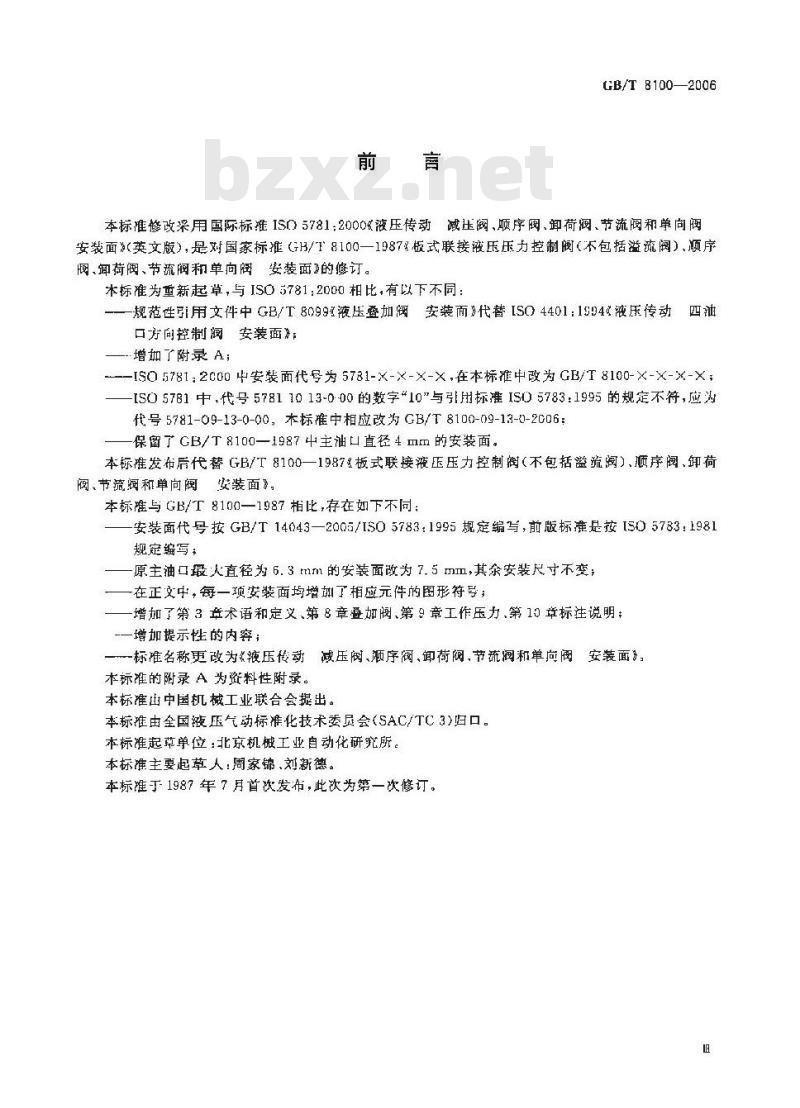

本标准修改采用国际标准IS05781：2000液压传动：减压阀、顺序阀、卸荷阀、节流阀和单向阀安装面》（英文版），是对国家标推GH/T8100一1987&板式联接液压压力控制阀（不包括溢流阀），顺序阀、卸荷阀、节流胸和单向阀安装面》的修订。本标准为重新起草,与ISO 5781:2000相比,有以下不同：-规范性引i用文件中GB/T8099液压登加阀安装面》代替S04401:1904液压传动四油口方向控制阔安装面》：
增加了附录 A;
--IS0 578t;2000 中安面代号为 5781-X-×-×-×,在本标准中改为 GB/T 8100-×-X-×-X;—[505781中，代号57811013-0-00的数字*10\与引用标准IS05783：1995的规定不符，应为代号 5781-09-13-0-00，本标准中相应改为GB/T 8100-09-13-0-2006：保留了 GB/T 8100—1987 中主油口直径 4 mm 的安装面。本标准发布后代替GB/T 8100—1987板式联接液压压力控制阅（不包括溢流阀）、顺序阀,卸荷阀、节流和单向阀婺装面，
本标难与 GB/T 8100—1987 相比,存在如下不同；安装面代号按GB/T14043—2005/IS05783：1995规定编写，前版标准是按IS05783：1981规定编写；
原主油口最人直径为 6. 3 rm的安装面改为7.5 mm,其余安装尺寸不变；一在正文中，每一项安装面均增划了相应元件的图形符号，一增加了第 3 章术语和定义、第 8 章叠如阀、第 9 章工作压力,第 10 章标注说明：一增加提示性的内容；
一-标雅名称更改为液压传动减压阀、颁序阀、卸荷阀,节流阀和单尚阀安装面，本标准的附录A为资料性附录。
本标准出中国机械工业联合会提出。本标难由全国液压气动标准化技术委员会(SAC/TC3)归口。本标准起草单位：北京机械工业自动化研究所。本标准主要起草人：周家锦、刘新德。本标准于1987 年 7月首次发布，此次为第一次修订。1范围

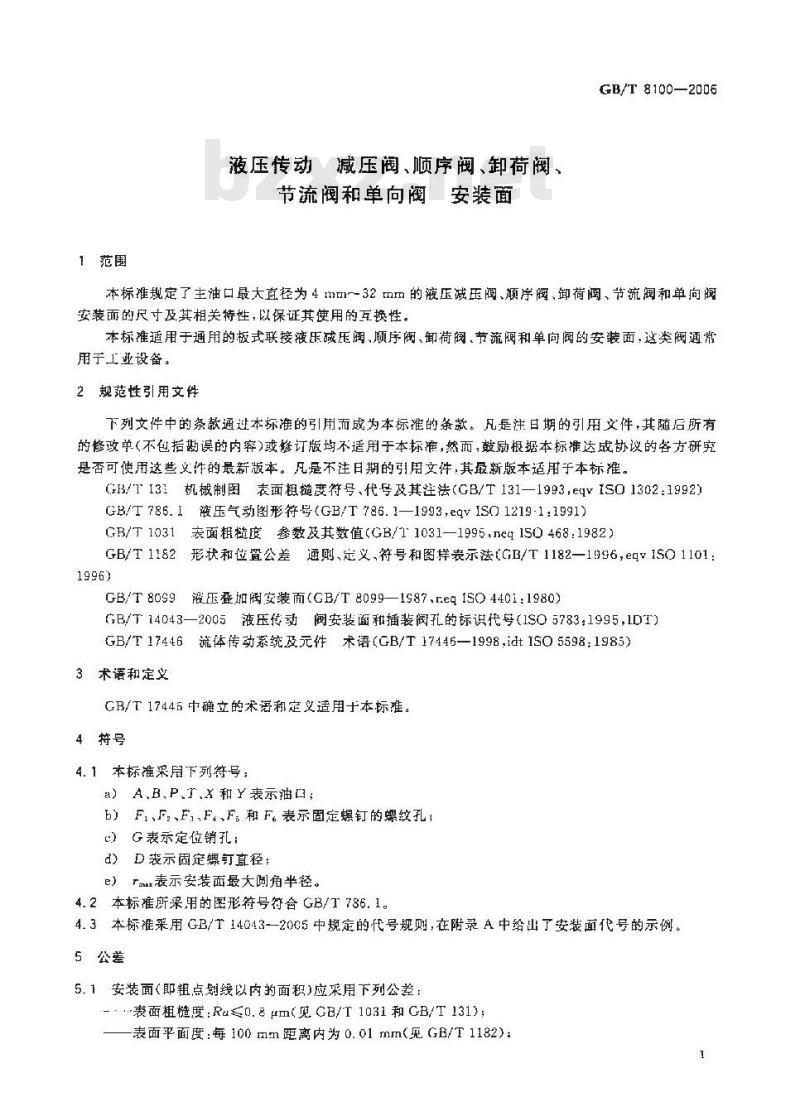

液压传动减压阀、顺序阀、卸荷阀、节流阀和单向阀安装面
GB/T 8100—2006
本标推规定了主油口最大直径为4m--32mm的液压减玉阀、顺序阀、卸荷阀、节流阀和单向阀安装面的尺寸及其相关特性，以保证其使用的互换性。本标准适用于通用的板式联接液压减压阔、顺序阀、卸荷阀节流阀和单向阅的安装面，这类阀通常用于工业设备。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包措勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T131机械制图表面粗糙度符号、代号及其注法（GB/T131—1993,eqIS01302：1992）GB/T785.1液压气动图形符号（GB/T786.1—1993,eqvISO1219-1：1991）GB/T1031表面租槛度参数及其数值GB/T1031—1995，neq1S0468：1982）GB/T1182形状和位置公差通则，定义符号和图样表示法（GB/T1182—1996，eqVISO1101：1996)
GB/T 8099
波压叠加阀安装面(GB/T 8099—1987.req1SO 4401:1980)GB/T14043—2005液压传动阀安装面和插装阀孔的标识代号（1SO5783：1995，1DT）GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）3术语和定义
GB/T 17445 中确立的术诺和定义适用于本标准。4特号
4.1本标准采局下列符号；
a）A,B,P,r,X 和Y表示油口;
b）Fi,F、F,,F4、F，和 F,表示固定螺钉的螺纹孔1c)）G表示定位销孔;
d）D表示固定螺打直径
e）「表示安装面最大喇角半径。4.2本标准所采用的图形符号符合 GB/T 786. 1。4.3本标准采用GB/T14043—2005中规定的代号规则，在附录A中给出了安装面代号的示例。5公差
5.1安装面（即粗点划线以内的面积)应采用下列公差：-表面粗糙度:Rα≤0.μm(见GB/T1031和GB/T131);表面平面度：每100mm距离内为0.01mm(呢GB/T1182)：1
GB/T 8100—2006

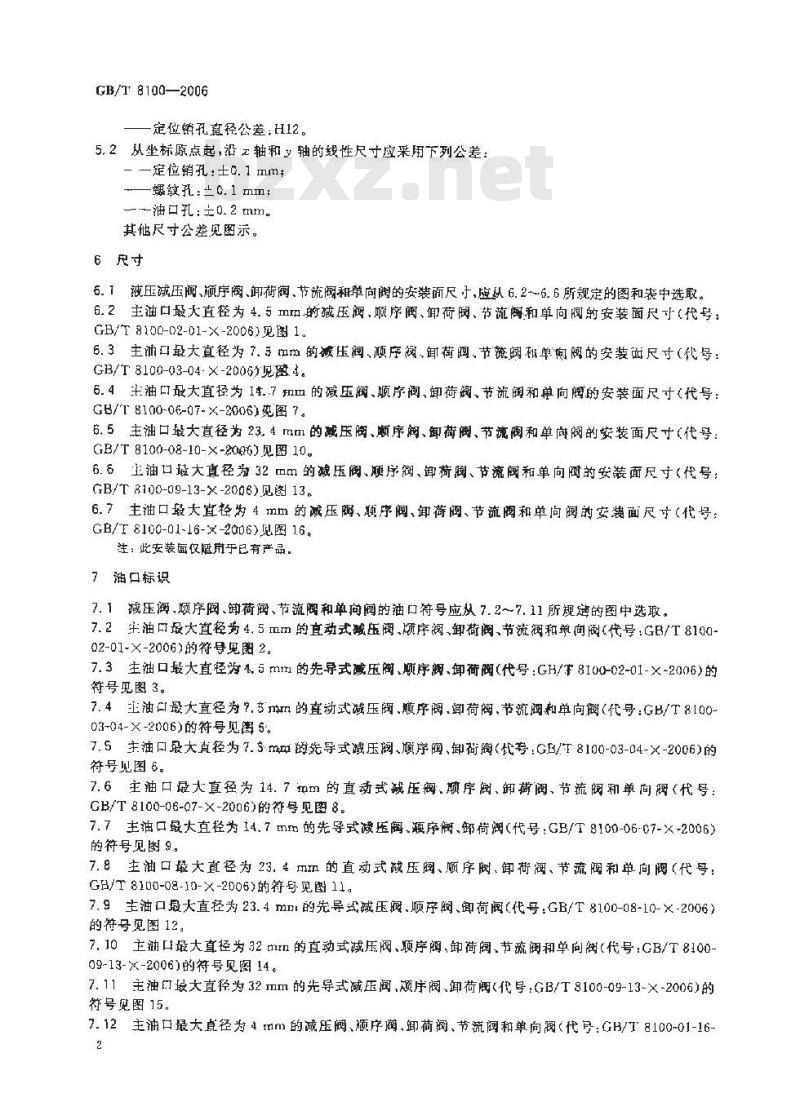

定位销孔直径公差：H12。
5.2从坐标原点起，沿飞轴和轴的线性尺寸应采用下列公差：—定位销孔：±0.1mm
w—螺敏孔：二0.1 mm:
-油口孔：±0.2mm
其他尺寸公差见图示。
6尺寸
6.1液压减压阀、顺序阀、卸荷阀、节流阀和单向阀的安装面尺于，应以6.2～6.6所规定的图和中选取。6.2主油口最大直径为4.5m的减压阀，顺序阀、御荷阀、节流阀和单向阀的安装面尺寸（代号：GB/T 8100-02-01-X-2006)见图 1.6.3主池口最大直径为7.也班的减压闷、顺序网、闻荷闷、节滋阅和单询阅的安装面尺寸（代号GB/T 8100-03-04-X-20065见图4。6.4关油口最大直径为14.7扭m的减压阀、顺序闷、卸荷阀、节流闽和单向阀的安装面尺寸（代号：GB/T 8100-06-07-X-2006)究图 7。6. 5主油口最大盲径为 23. 4 mm 的减压阀、顺序闷、卸荷阀、节流离和单尚闵的安装面尺寸(代号：GB/T8100-08-10-×-2006见图10。6.6主油口大直径为32rmm的减压阀、顺序阅、卸荷阅、节流阀和单向闷的安装面尺寸（代号：GB/T 8100-09-13-X-2006)见图 13,6.7主油口最大宜轻为4 mm的减压脚、顺序阀、卸荷闷、节流阀和单向阀的安装面尺寸（代号：GB/T8100-01-16-×-2006)见图16注：此安装面仅遁用乎已有产品。7油口标识
7.1减压闻、顺序间、卸荷阀、节流阀和单向阀的油口符号应从7.27.11所规寇的图中选取。7.2半油口最大直径为4.5mm的直动式减压阀、顺序阀，卸荷阀、节流润和单向阀（代号：GB/T8100-02-01-×-2006)的符号见图2。
7.3主油口最大直径为4,5mtm的先导式减压阀、顺序阀、卸荷阀（代号：GH/富8100-02-01-×-2006）的符号见图3。
7.4主油口最大直径为?.多mm的直动式藏压阀.顺序阀.卸荷阀、节流闷和单向阈（代号：GB/T810003-04-×-2006)的符号见图5。
7.5主油口最大直径为7.5.mm阅先导式减压阀、顺序阀、卸街商（代号：GB/T8100-03-04-×-2006)的符号见图6。
7.6主油口最大直径为14.7扣m的直动式减压阀、顺序阅、卸阀、节流阀和单向阀（代号：CB/T8100-06-07-×-2006)的号见图8。7.7主油口最大直径为14.7mm的先导式减压陶、题序树、郁荷阀（代号：GB/T8100-06-07-×-2006）的符号见图9。
7.8主油口最大直径为23.4mm的直动式压阀、顺序阀、卸荷阀、节流阀和单向阀（代号：GH/8100-08-10-×-2006>的符号见图11。7.9主油口最大直径为23.4mml的先导或减压阀、顺序阀、御荷阀（代号：GB/T8100-08-10-×-2006）的符号见图12。
7.10主动口最大直径为32mm的直动式减压阀.顺序闷，卸荷阀，节流闽和单向树（代号：GB/T8100-09-13-×-2006)的符号见图14。7.11主油可坡大直径为32mm的先导式减压阀，题序阀、卿荷阀代号：GB/T8100-09-13-×-2006)的符号见图15
7.12主油口最大直径为4rmm的减压阀、顺序阀，卸荷阀、节流阀和单向阀（代号：GB/T8100-01-16-2
×-2006)的号图17。
7. 13 在新的设计中,将不再规定油流方向从 A～B。8登加阀
对于叠加阀，应采用GB/工8099中所规定的安装面及油口标识。9工作压力
工作压力的最高限指示,见图1、图4、图7、图10、图13,图18中的注1.10 标注说明(引用本标准)
GB/T 8100—2006
决定遵守本标准时，建议制造商在产品测试报告、产品样本及销售文件中使用下列说明：“安装面尺寸符合GB/T8100—2006液压传动减压阀、领序阀卸荷阀，节流阀和单向阀安装
面3(ISO 5781:2000,MOD)*。
代号：GB/T 8100-02-01-X-2006单位为寇米
注1：供应商应确定底板或油路块的最商工作压力。注2：图形符导图2和图3。
最小螺纹深度为螺钉直径 D 的 1. 5 疮。为增强阈的互换性及战小固定螺长度,推荐总螺纹深度为 2十6 mm。对于黑色金腐材料的安装面.摊荐固定螺钉的旋人深度为1.25D。指定粗点画线以内面积的尺寸是该安装面的最小尺寸，该矩形的直角处可做成圆有，最大间角卡径「x为固定螺钉的螺纹直替。
该尺寸给出了具有此安装面的阎的最小安装间，该尺寸也是同一离块上两个相同安装面之中心绒间的影小距离。
安装面上的育孔配合阀上的定位销,其最小深度为 4 mm，坐标轴
d4. 5 max
44. 5 max
— 0. 75
主油口最大直径为 4. 5 mm 的减压阀,顺序阀,卸荷间、节流阀和单向阀的安装面（规格02)F
GB/T 81002006
按 GB/T 14043
选据的型式代号
感压阀
单向减压阔
职序阀
单向顺序阀
单向御荷阀
节流阀
单向节流阀Www.bzxZ.net
单向阁
减控单向阀
外部泄洒
内部泄油
图 2主油口量大直径为4.5 mm的真动式减压阅，频序阅，卸荷阀节流阀和单向阀的符合（代号：GB/8100-02-01-×-2006）3
按GB/T14043
选择的型式代号
藏压闻
单向酸压阀
单向顺序阔
御荷阀
外部泄油
GB/T8100—2006
内部泄油
图3主油口最大直径为4.5mm的先导式减压阀、顺序阀、卸荷阅的符号（代号：CB/T8100-02-01-×-2006)GB/T 8100—2006
代号：GB/T8100-03-04-X-2006
51ming
注1：供应商应确底板或油路块的最高工作压力，注2：图形符号见图5和图6。
单位为意米
设小螺纹深度为想缸育径 D的1.5倍。为增强阅的有接性及减小固定螺红长度,推着总螺纹深度为 2D十6m。对于爵色金厨材料的安装面，推荐固定爆钉的英人深度为1.25D，指定粗点画线以内面想的尺对是该安装面的册小尺寸，该矩短形的直角处可做成圆角，最大国角半径为固定螺钉的螺纹直径。
该尺寸给出了具有此安装面的阀的最小安空间。该尺寸也是同一集成块上两个相网安装面之中心线间的最小距离.
安面上的商孔配合阀上的延位销，其最小深度为4 mm.坐标轴
密 4主油口最大直径为 7. 5 mm 的减压阀、顺序阀、卸荷闷节流网和单向阀的安装面（规格03)）Fa
按 GB/T 14043
选择的型或代号
越压阁
单向磁压罔
顺序闽
单高顺序阀
卸荷间
单向御荷阀
节蔬阎
单向节筑阀
单向阀
滩控单尚阀
外部泄油
GB/T 8100—2006
内部泄油
图5主油口最大直径为7.5mm的直动式减压阀、顾序闽、卸荷闷、节流阀和单向阅的符号（代号;GB/T 8100-03-04-×-2006）CB/Ta100—2006
按CB/T 14043
选择的型式代号
威压阔
单向减压跑
顾序阀
单向顾序阔
外部泄油
辅助的遥控油口,不用时可以堵上。外控
内部泄油
图 6 主油口最大直径为 7. 5 mm 的先导式减压阀、顺序阈、卸荷阀的符号（代号：GB/T8100-03-04-×-2006）8
代号:GB/T 8100-06-07-×-200661 mink
注1：供应商应赖痴板或油路的最高工作压力。注2：图形特号建图多和图 9.
GB/T 8100—2006
单位为来
最小螺纹保度为竭灯直径 D的 1, 5 格。 为增强鼠的互换性及减小固定螺钉长库,推养总媒纹深度为 2D+6 mm，对于墨色金属料的安装面，推荐固定螺钉的摘人深度为1.25D:指定椎点间线以内面积的迟寸是该安装面的最小尺寸。该矩形的直翁处可败感面角，最大困角半径为置定h
螺钉的螺纹直径。
该尽止给出了具有此安装面的阅的最小安获空间。该尽寸也是同一每战块上两个相同安装面之中心线的起小距离。
安装面上的有孔配合上的定位销，其最小探斑寿4 mm。A
坐标轴
14. 7 mrx虹4, 7 max
主油口最大直径为 14. 7 mm的减压阔、顺序阔、卸荷阀、节流阀和单向阀的安装面（规格 06)F
