【国家标准(GB)】 林业机械 图形符号

JCS 65. 060. 80

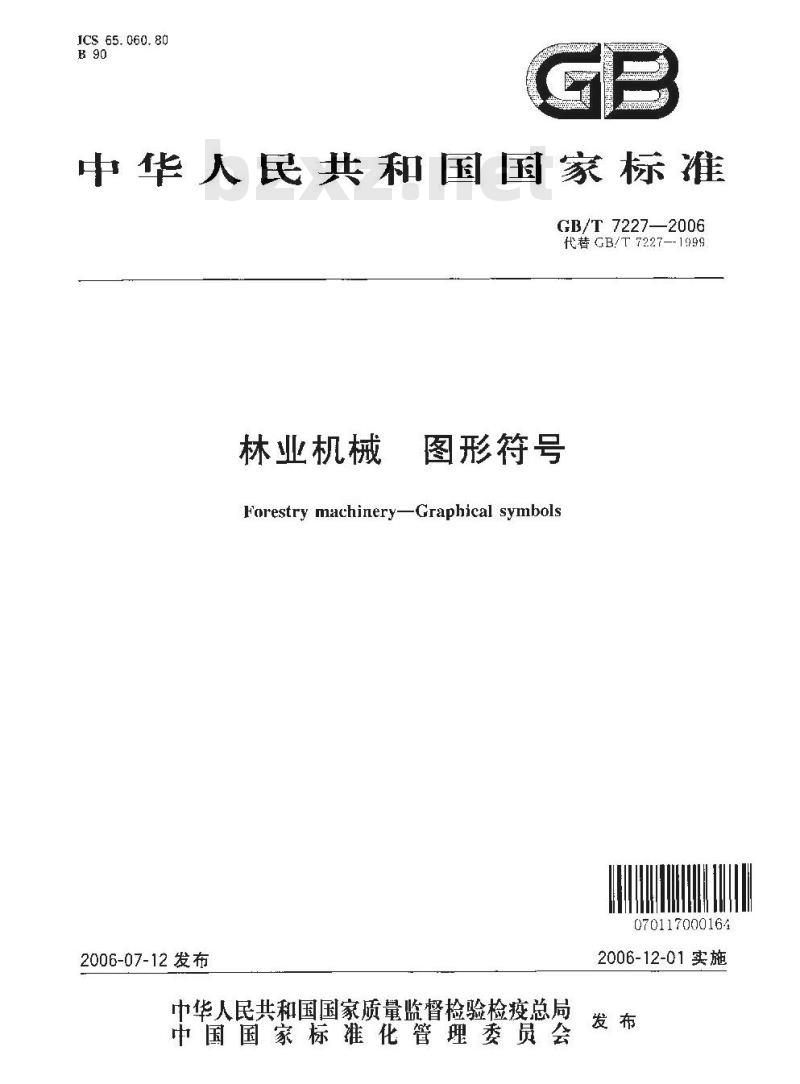

中华人民共和国国家标准
GB/T 7227—2006
代替GB/T 7227—-1999
林业机械
图形符号
Forestry machinery-Graphical symbols070117000164
2006-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施

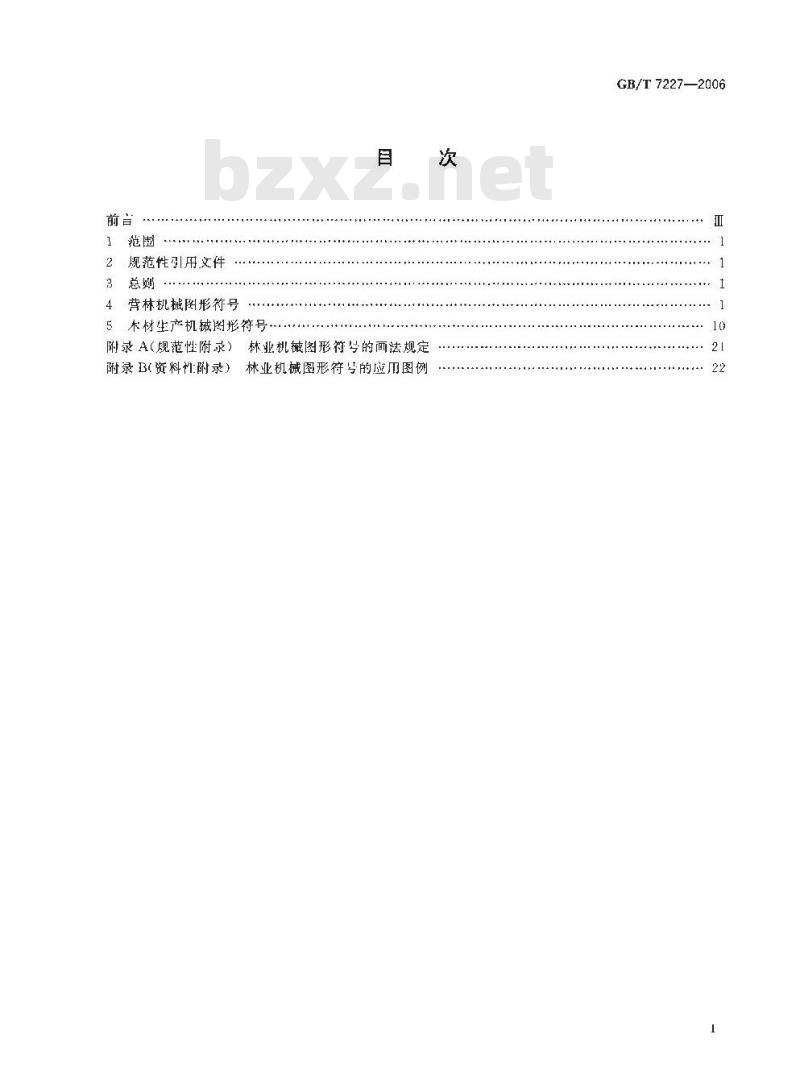

规范性引用文件
营林机械阁形符号
5木材尘产机械阁形符号
林业桃械图形符号的面法规定
附录A（规范性附录）
附录B(资料补附录）林业机械图形符的应而图例次
GB/T7227—2006
GB/T 7227—2006

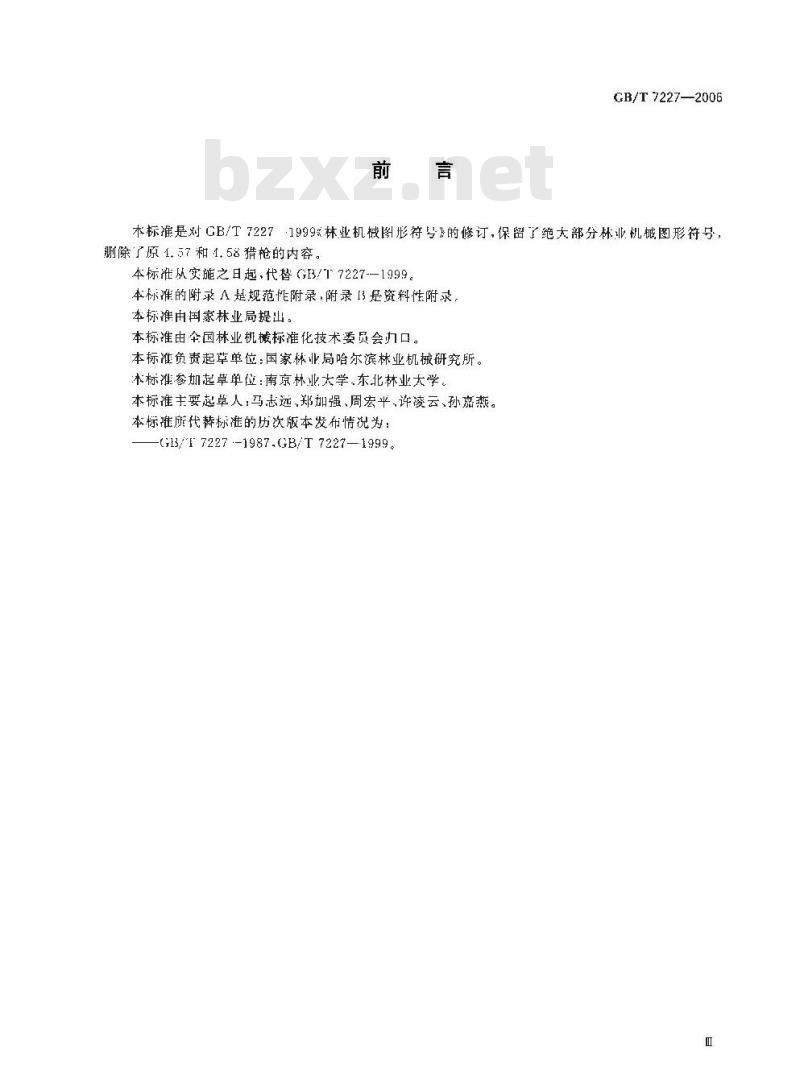

本标准是对GB/T7227-1999林业机械图形符号》的修订，保留了绝大部分林业机械图形符号删除了原1.57和1.58猎枪的内容本标准从实施之日起，代替GB/T7227--1999。本标准的附录A是规范能附录，附录3是资料性附录本标准由国家林业局提山。
本标准由全国林业机械标准化技术委员会门口。本标准负责起草单位：国家林业局哈尔滨林业机械研究所。木标滩参加起草单位：南京林业大学.东北林业大学。本标准主要起草人：马志远、郑加强、周宏平、许凌云、孙烹燕。本标准所代替标准的历次版本发布情况为：-G13/T 7227 -1987.GB/T 7227—1999。m
1范围
林业机械
图形符号
GB/T7227—2006
本标准规定了林业机械中的营林机械和木材生产机械部分典型和常用工作零部件及整机的图形符号。
本标准适用于林业机械的生产、科研教学和学术交流中各种简图的绘制（如配置简图、结构简图、机动图、工艺流程图、系统图等）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内答）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版木适用丁本标准。GB/T4327
GB/T4458.
GB/T4460
消防技术文件用消防设备图形符号机械制图图样画法视图
机械制图机构运动简图符号
3.1本标准的目的是为了统一林业机械图形符号的表达形式，以使林业机械专业人员易于识别和R
绘制。
3.2本标准规定的图形符号仪简要地表达对象的外形、结构特点或工作原理。3.3本标准规定的图形符号是从对象的不同方向绘制的，不要求各图形轮廓完全对应，图形数量可按需要确定。
3.4本标准所制定的图形符号对尺寸未作规定，使用时应按实际需要选用适当比例3.5若从整机或其部件侧面去表示其图形符号时，本标准规定行驶方向是从右往左，使用时可按实际需要确定方向。
3.6本标准规定的图形符房的方位可按需要变动。3.7林业机械中的部分豪部件及整机与农业机械、消防设施相同时，本标准规定采用GB/T4327中的相应符号。
3.8本标准线型表达对象见附录A中表A4
营林机械图形符号
营林机械图形符号见表1。
营林机械图形符号
卧式除翅机
以部件形式代表整机
GB/T 7227—2006
表1(续）
选种简
林木种子裹丸机
拔根齿
球齿式地说物清除器
齿形流振松+:耙
以部件彤试代表整机
以部件形式代表整机wwW.bzxz.Net
以部件形式代表整机
表1（续）
圆锯片
割灌机硬轴传动组件
：割灌机软轴传动组件
林用双壁犁
单头螺旋钻头
螺旋齿头
多头燥旋钻头
GB/T 7227—2006
以部件形式代表整机
GB/T7227—2006
表1(续）
简式挖坑钻头
选择式开沟器
田工箱形开落
捶条机窄刀式开沟器
螺旋式反波梯田
修筑器
甩锤式松土器
链条式植苗装置
表1(续）
转杆式植苗装置
小苗苗箱
复上板
圆锥形镇压器
GB/T7227—2006
林业通用
GB/T 7227—2006
表1（续）
圆柱形镇压器
起苗碎十轮
覆砂机构
筑床机整形器
床播排种滚
床作播种机
滚压式开沟器
插条机板链式输杀器
田田由
表1 (续)
插条机导案管
垄式侧向起苗机
述式起苗机
育苗穿器
窖器骨苗殡士、
振动装置
容器土夯实器
GB/T 7227—2006
以部件形式代表整机
以部件形式代表整机
GB/T7227—2006
表1（续）
容器定量覆土装置
大苗移植铲
模式植苗器
肥料撒播轮
以部件形式代表整机
