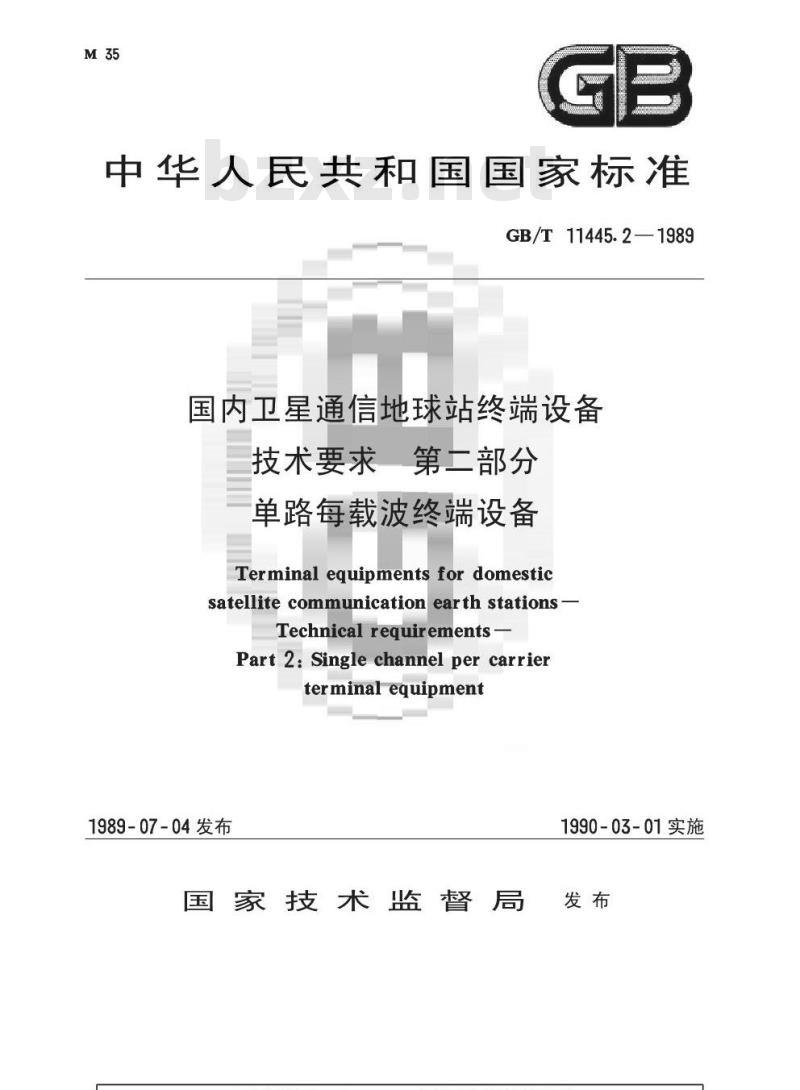

【国家标准(GB)】 国内卫星通信地球站终端设备技术要求 第2部分:单路每载波终端设备

中华人民共和国国家标准
GB/T11445.2—1989
国内卫星通信地球站终端设备
技术要求第二部分
单路每载波终端设备
Terminal eguipments for domesticsatellite communicationearth stationsTechnical reguirements-
Part2:Singlechannelper carrierterminaleguipment
1989-07-04发布
1990-03-01实施
国家技术监督局发布

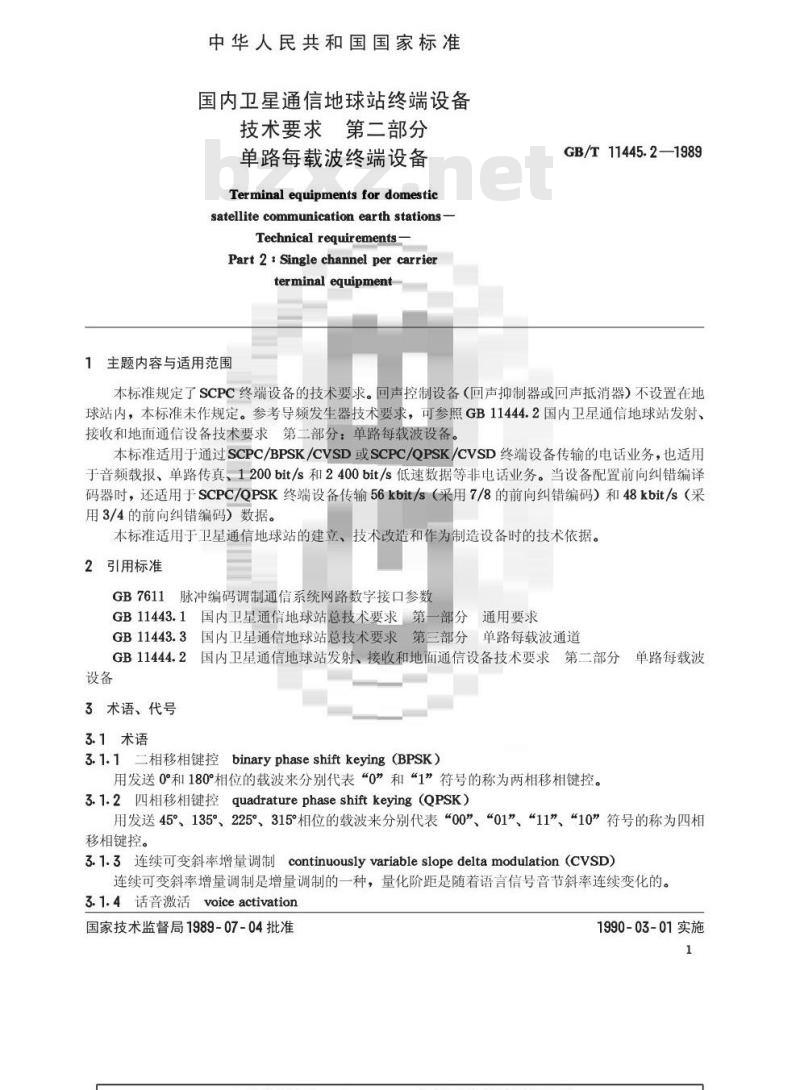

中华人民共和国国家标准
国内卫星通信地球站终端设备
技术要求第二部分
单路每载波终端设备
Terminal equipments for domesticsatellite communication earth stationsTechnical requirements
Part 2 : Single channel per carrierterminal equipment
1主题内容与适用范围
GB/T11445.2—1989
本标准规定了SCPC终端设备的技术要求。回声控制设备（回声抑制器或回声抵消器）不设置在地球站内，本标准未作规定。参考导频发生器技术要求，可参照GB11444.2国内卫星通信地球站发射、接收和地面通信设备技术要求第二部分：单路每载波设备。本标准适用于通过SCPC/BPSK/CVSD或SCPC/QPSK/CVSD终端设备传输的电话业务，也适用于音频载报、单路传真、1200bit/s和2400bit/s低速数据等非电话业务。当设备配置前向纠错编译码器时，还适用于SCPC/QPSK终端设备传输56kbit/s（采用7/8的前向纠错编码）和48kbit/s（采用3/4的前向纠错编码）数据。
本标准适用于卫星通信地球站的建立、技术改造和作为制造设备时的技术依据。2引用标准
GB7611脉冲编码调制通信系统网路数字接口参数GB11443.1国内卫星通信地球站总技术要求第一部分通用要求GB11443.3国内卫星通信地球站总技术要求第三部分单路每载波通道GB11444.2国内卫星通信地球站发射、接收和地面通信设备技术要求第二部分单路每载波设备
3术语、代号
3.1术语
3.1.1二相移相键控binaryphaseshiftkeying（BPSK）用发送0°和180°相位的载波来分别代表“0”和“1”符号的称为两相移相键控。3.1.2四相移相键控quadraturephaseshiftkeying（QPSK）用发送45°135%225°315°相位的载波来分别代表“00”、“01”、“11”、“10”符号的称为四相移相键控。
3.1.3连续可变斜率增量调制continuouslyvariableslopedeltamodulation（CvSD）连续可变斜率增量调制是增量调制的一种，量化阶距是随着语言信号音节斜率连续变化的。3.1.4话音激活voiceactivation国家技术监督局1989-07-04批准1990-03-01实施
GB/T 11445.2—1989
为了节省卫星发射功率，提高通信容量，当输入话音电平达到一定门限值时，SCPC发载波，否则不发载波。它是SCPC系统特有的功能。3.1.5信号总噪声比signal-to-totalnoiseratio信号总噪声比是CVSD译码器输出端的话音信号电平与总噪声电平之比。总噪声包括量化噪声。3.1.6空闲信道噪声idlechannelnoise空间信道噪声是在没有输入话音信号时，在CVSD译码器输出端的噪声。3.1.7杂散信号spurioussignals杂散信号是在没有输入话音信号时，在CVSD译码器输出端带内单频噪声。3.1.8前向纠错forwarderrorcorrection(FEC)发送端发出能够纠错的码，接收端收到纠错码后，根据译码规则自动地纠正传输中出现的错误。3.1.9编码增益codinggain
数据信息经过FEC编码以后误码率改善的倍数。3.1.10跳周cycleskipping
尤其在低C/N值情况时，有时载波瞬时不能跟踪恢复，过后又恢复，在那个瞬时，载波相位就发生变化，这种现象就称为跳周。3.1.11报头preamble
在数据发送前，供解调器载波和时钟恢复用的信息。3.2代号
3.2.1DAMA按需分配多址
3.2.2dBc相对于载波的分贝数
4设备功能组成

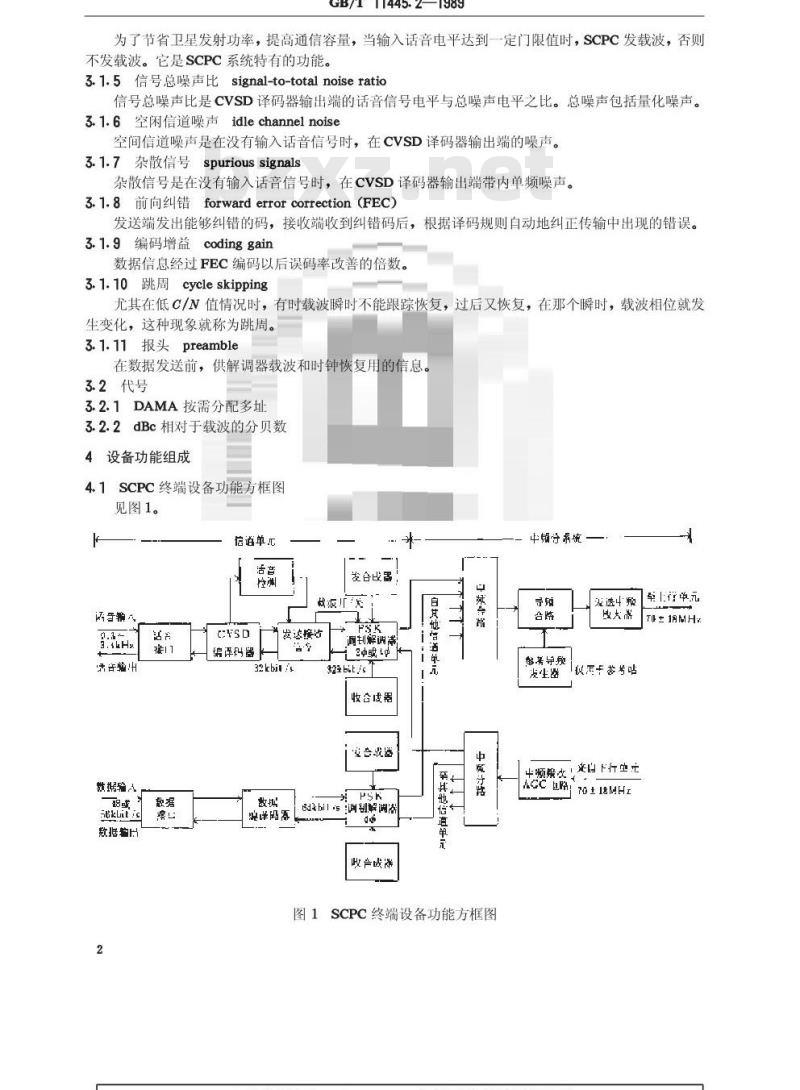

4.1SCPC终端设备功能方框图
见图1。
信语单元
清告物出
数据验人
skLitis
数抵输工
编评码器
合战器！
发选接计
32kbir
晓详码器
调划解调强
32± bs
收合成器
合我器
Bhils调
收会成举
一新共世信草单元
中成计站
图1SCPC终端设备功能方框图
中辅守系统
车1行单元
没送4瓶频
总基导显
「夜活干签考站
发生器
出顺娱行坐
Aoc u路!
T0 ± 1)MH:

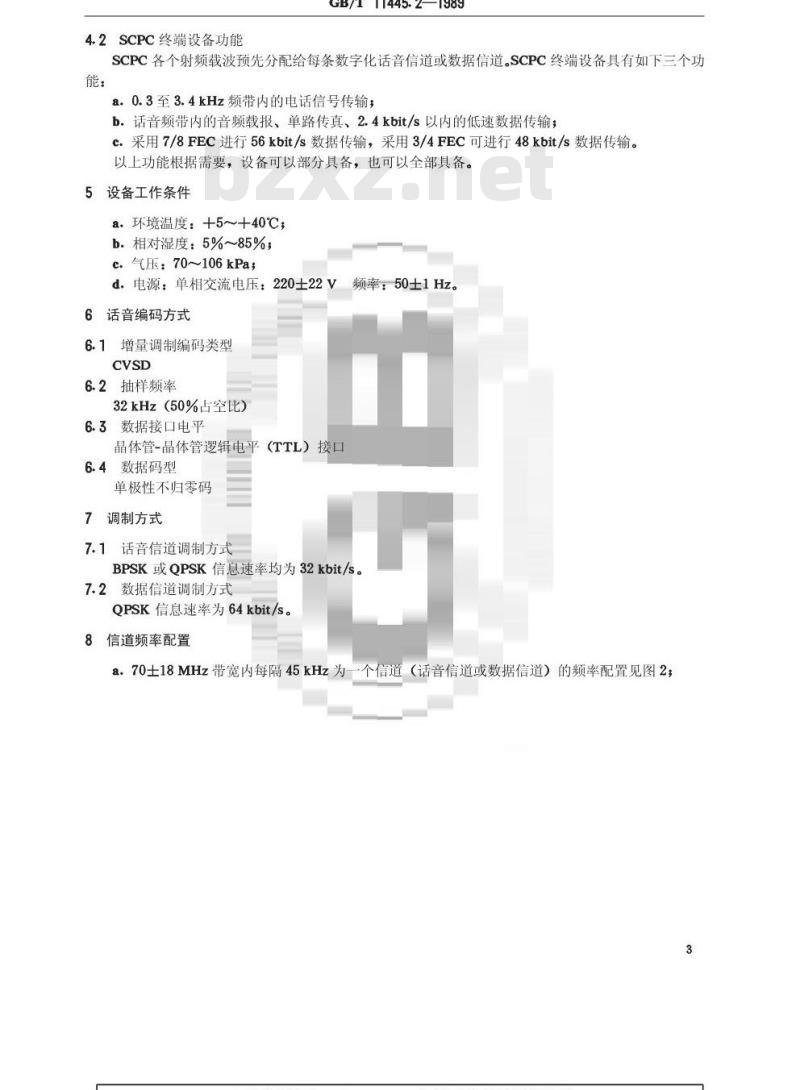

4.2SCPC终端设备功能
GB/T11445.2—1989
SCPC各个射频载波预先分配给每条数字化话音信道或数据信道。SCPC终端设备具有如下三个功能：
a.0.3至3.4kHz频带内的电话信号传输；b。话音频带内的音频载报、单路传真、2.4kbit/s以内的低速数据传输；c.采用7/8FEC进行56kbit/s数据传输，采用3/4FEC可进行48kbit/s数据传输。以上功能根据需要，设备可以部分具备，也可以全部具备。5设备工作条件
a.环境温度：+5～+40℃；
b.相对湿度：5%~85%
c.气压：70~106kPa；
d.电源：单相交流电压：220士22V6话音编码方式
6.1增量调制编码类型
6.2抽样频率
32kHz（50%占空比）
6.3数据接口电平
晶体管-晶体管逻辑电平（TTL）接口6.4数据码型
单极性不归零码
7调制方式
7.1话音信道调制方式
频率：50±1Hz。
BPSK或QPSK信息速率均为32kbit/s。7.2数据信道调制方式
QPSK信息速率为64kbit/s。
8信道频率配置
a.70士18MHz带宽内每隔45kHz为个信道（话音信道或数据信道）的频率配置见图2；3
第信进
策信道
第所-
GB/T11445.2—1989

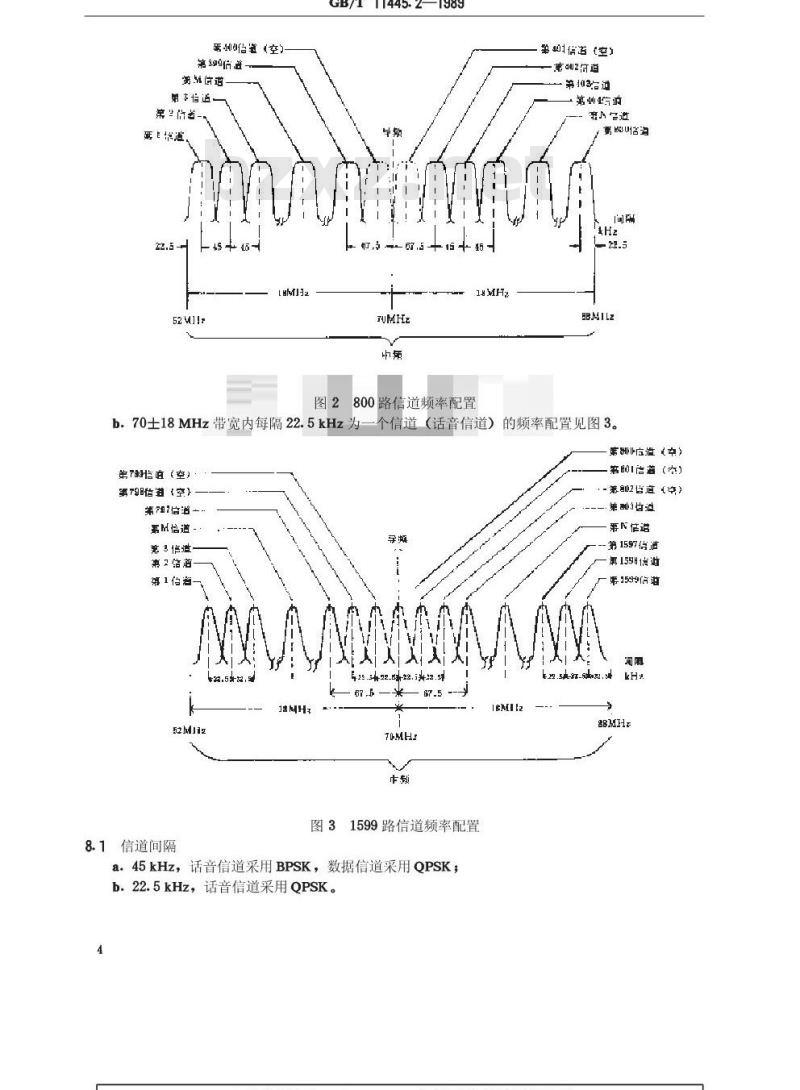

图2800路信道频率配置
b.70士18MHz带宽内每隔22.5kHz为第信（空）
第798信进（空）
第787信治一
系M倍道-
第3信道
第2信道
第1信道-
华401信（空）
002商道
第业编
需密淘
BBMIL2
个信道（话音信道）的频率配置见图3。第造（）
第明洁造（)
第80倍道（穿）
第忙道
第信追
-第1597信适
每159信进
年1599信道
MMNMIAMM
kn.skn-s.dkH.
4 22 .3h22.6*+22. 5432.57
52hd112
图31599路信道频率配置
8.1信道间隔
a.45kHz，话音信道采用BPSK，数据信道采用QPSK；b.22.5kHz，话音信道采用QPSK。4
8.2最大信道数
GB/T11445.2—1989
a.信道间隔为45kHz时，36MHz带宽最大信道数为单向800路（话音信道或数据信道）；b.信道间隔为22.5kHz时，36MHz带宽最大信道数为单向1599路（话音信道）。8.3第1信道频率
a。信道间隔为45kHz时，第1信道频率是52.0225MHz；b。信道间隔为22.5kHz时，第1信道频率也是52.0225MHz。8.4最高信道频率
a.信道间隔为45kHz时，最高（第800）信道频率是87.9775MHz；b.信道间隔为22.5kHz时，最高（第1599）信道频率是87.9775MHz。8.5参考导频频率
a.信道间隔为45kHz时，参考导频频率是70MHz#b.信道间隔为22.5kHz时，参考导频频率也是70MHz。9系统接口
9.1话音接口
SCPC系统同地面电路话音接口采用四线接续9.1.1通频带
300~3400Hzwww.bzxz.net
9.1.2输入阻抗
6002（平衡）
9.1.3输出阻抗
600（平衡）
9.1.4电平
a.四线入一14dBr（0dBm0为一14dBm，是最高输入电平）b.四线出十4dBr（0dBmo为十4dBm，是最高输出电平）。9.2信令接口
9.2.1信令方式：信令方式采用直流信令方式和交流信令方式9.2.1.1直流信令方式
发送端通过M线将直流信号从长途交换局送至信令单元。格式：+60V或一60V直流信号表示“摘机”状态，0V直流信号表示“挂机”状态。接收端通过E线将回路状态从信令单元送至长途交换局。格式：根据需要，工作状态回路是“接通”或“断开”可供选择。9.2.1.2交流信令方式
发送端连续（大于250ms）2600Hz单音信号从长途交换局送至CVSD单元。格式：2600Hz正弦波，电平为峰峰3V或峰峰0.7V。接收端连续2600Hz单音信号从CVSD单元送至长途交换局。格式：2600Hz正弦波，电平为峰峰3V或峰峰0.7V。9.2.2信令独特码码型：111100009.2.3直流信令接口：E、M线
9.2.4交流信令接口：话音四线制9.3公务接口
公务电话信道由SCPC系统专用话音信道提供。9.3.1话音接口
见9.1条。
9.3.2信道频率合成器接口
GB/T11445.2—1989
TTL电平接口，“1”电平为主叫状态，“0”电平为被叫状态。9.4中频接口
9.4.1频率范围：70士18MHz
9.4.2输入阻抗：752
9.4.3输出阻抗：752
9.4.4输出电平：—30士15dBm/路9.4.5输入电平：—30±15dBm/路9.5DAMA接
SCPC系统应该留有与DAMA方式接口的功能。10电话信道性能
10.1话音带宽
300~3400Hz
10.2输入阻抗
600Q（平衡）
10.3输出阻抗
6002（平衡）
10.4输入回波损耗
≥15dB（300~600Hz）
≥20dB（600~3400Hz）
10.5输出回波损耗
≥15dB（300~600Hz)
≥20dB(600~3400Hz)
10.6话音接口电平
见9.1.4条。
10.7编译码器连码检测长度
注：在抽样频率为32kHz时，编译码器连码检测长度也可以采用4bit，但网内必须统一。10.8话音激活电平
≥-30dBm0
10.9话音激活启动时间
5±2ms
10.10话音激活释放时间
150~250ms
10.11误码率
BPSK：≤1X10-4(C/N=10.5dB)
QPSK：≤1X10-4(C/N=13.5dB)
10.12加权信号总噪声比（加权特性符合附录A的规定）≥26dB（输入信号—30～0dBm0，测试频率为820Hz至1020Hz正弦信号；误码率≤1×10-)
注：当编译码器连码检测长度定为4bit时，在同样输入信号范围内，该指标定为大于或等于27.5dB。10.13振幅/频率特性
0.5~+0.5dB（400~2000Hz)
—1.0~+1.0dB（300~3000Hz)
—2.0~+1.0dB（300~3400Hz）
GB/T11445.2—1989
测试条件：输入电平一13dBm0，参考频率1020Hz。10.14线性
-1.0~+1.0dB（输入电平-30~0dBm0）1.5~+1.5dB（输入电平—35~-30dBm0）—2.0~+2.0dB（输入电平—40~-35dBm0）测试条件：测试频率为820Hz正弦信号，参考电平一13dBm0。10.15空闲信道噪声
≤-61 dBmOp
测试条件：输入终接600Q，加权测试，加权特性见附录A（补充件）。10.16杂散信号
≤-50dBm0
测试条件：输入终接6002。
10.17互调失真
CVSD译码器输出互调产物f2—f1、f2十f1、2f1一f2、2f2—f1等分别比基波f1或f2电平低25dB。测试条件：CVSD编码器输入频率f1及f2分别为1250Hz及1550Hz或两个互不成谐波关系的频率，但互调产物必须在3400Hz以内。两个输入基波频率电平分别为一13dBm0。10.18群时延/频率特性
1000μs(500~2800Hz)
500μs（600~2600Hz)
200μs(1000~2600Hz)
10.19带内非话音传输
10.19.1频分载报
单话路信道传输16路50波特音频报10.19.2传真
单话路信道传输文字传真，传输速率2.4kbit/s10.19.3低速数据
单话路信道传输1.2kbit/s或2.4kbit/s低速数据11数据信道性能
11.1FEC数据率
11. 1.1 3/4 FEC
11.1.1.1FEC编码器
数据速率：输入48kbit/s
传输速率：输出2×32kbit/s
电平：输入TTL，输出TTL
11.1.1.2FEC译码器
传输速率：输入2×32kbit/s
数据速率：输出48kbit/s
电平：输入TTL，输出TTL
11.1.27/8FEC
11.1.2.1FEC编码器
数据速率：输入56kbit/s
传输速率：输出2×32kbit/s
电平：输入TTL，输出TTL
11.1.2.2FEC译码器
传输速率：输入2×32kbit/s
数据速率：输出56kbit/s
电平：输入TTL，输出TTL
11.2接口
符合GB7611的规定。
11.3误码率
GB/T11445.2—1989
≤1X10-6（C/N=15.5dB，无FEC无扰码）≤1X10-9（C/N=15.5dB，有FEC无扰码）<3×10-（C/N=15.5dB，有FEC加扰码）11.4编码增益
103（误码率为1×10-)
12系统性能和指标
12.1中频频率范围
70±18MHz
12.2中频噪声带宽
a.信道间隔45kHz时，中频噪声带宽为38kHzb.信道间隔22.5kHz时，中频噪声带宽为19kHz12.3中频输入回波损耗
≥20dB
12.4中频输出回波损耗
12.5中频输出衰减
40dB范围步进1dB
12.6中频输入衰减
40dB范围步进1dB
12.7中频发送振幅/频率特性
—0.5~+0.5dB（70±18MHz)
12.8中频接收振幅/频率特性
-1.25~+1.25dB（70±18MHz）
12.9中频发送输出杂散信号
≤—40dBc
12.10中频接收输出杂散信号
≤—40dBc
12.11中频发送互调失真
≤一40dBc（24路电平测，激活因子67%）12.12中频接收互调失真
≤一40dBc（800路电平测，激活因子40%）12.13自动增益控制范围
当输入变化士7dB时，输出变化士1dB。8
12.14信道频率合成器相位噪声
GB/T11445.2—1989
≤-40dBc（离载波300～1000Hz范围内，测试分辨带宽100Hz）<-36dBc（离载波100～300Hz范围内；测试分辨带宽10Hz）12.15跳周率
BPSK：≤1次/分钟（C/N=6.8dB）QPSK：≤1次/分钟（C/N=9.8dB）12.16话音信道报头格式
a.载波恢复为128bit（典型值）全“1”信号；b.时钟恢复为128bit（典型值）全“01”信号。12.17载波捕获时间
≤1ms
12.18时钟捕获时间
<2ms，必须从接收数据中恢复时钟定时。12.19话音信道数据时延
16ms（典型值）
12.20载波频率稳定度
不劣于士100Hz/月
12.21载波电平稳定度
不劣于士0.5dB/d
GB/T11445.2—1989
附录A
电话加权特性
(补充件）
本附录参照采用国际电报电话咨询委员会（CCITT）建议0.41“电话电路噪声计特性”电话电路噪声计加权特性
见图A1。
电话电路噪声计加权容差
见表A1。
900 40-0-500 70F 1000
200300 4405H006003
电话加权特性
相对加权
0.0（基准）
附加说明：
GB/T11445.2—1989
续表A1
相对加权
本标准由中华人民共和国邮电部提出。本标准由邮电部邮电工业标准化研究所归口。本标准由邮电部第一研究所负责起草。本标准主要起草人顾德均。
