【国家标准(GB)】 无损检测 磁粉检测 第1部分：总则

ICS.19.100
中华人民共和国国家标准
GB/T 15822.1-—2005/ISO 9934-1:2001代替GB/T15822—1995
无损检测
磁粉检测
第1部分：总则
Non-destruclive lesting--Magnctic particle testing-Part 1.General principles
(IS0 9934 1 :2001,IDT)
2005-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

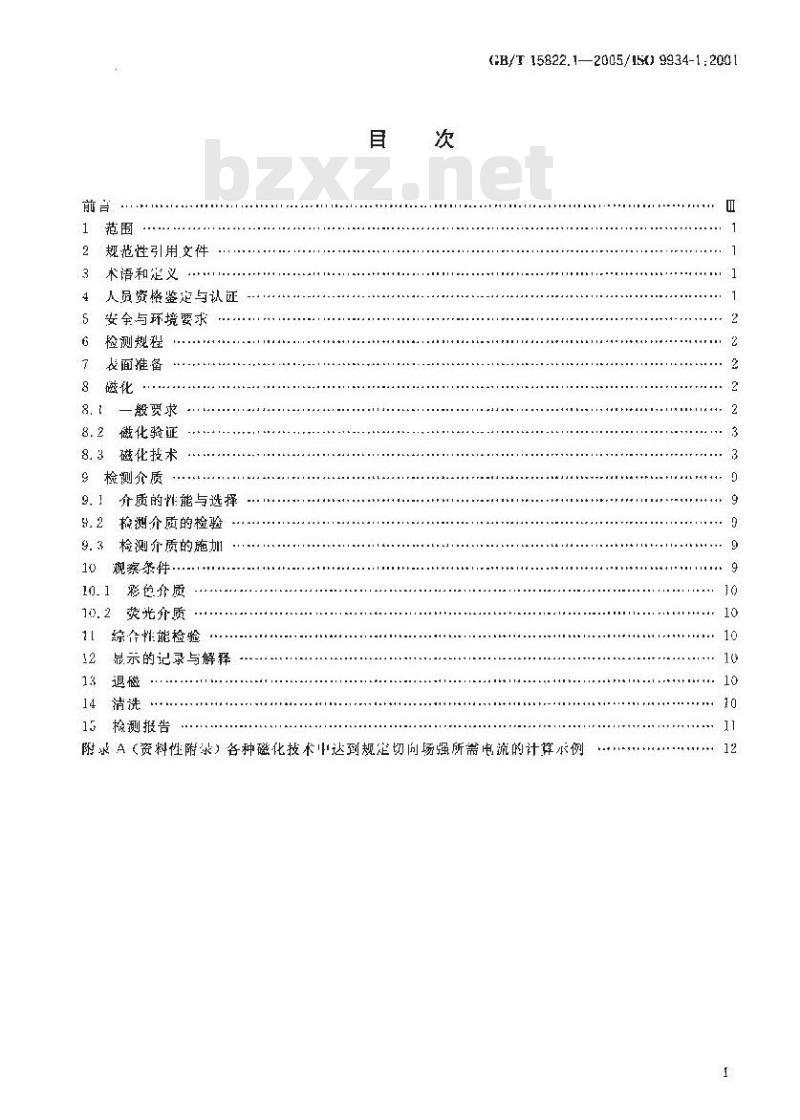

规范性引用,文件
术语和是义
人员资格鉴定与认证
安全与环境要求
检测规程
面推备
一般要求
8.2磁化验证
8.3磁化技术
9检测介质
9.！介质的性能与选择
9.2格测介质的检验
9.3检测介质的施加
10观察条件..
10.1彩色介质
10.2荧光介质
综合性能检验
显示的记录与解释
14清洗
15检测告
CB/T 15822.1—2005/150 9934-1:200110
附录A（资料性附录）各种磁化技术中达到规定切向场强所需电流的计算承例12
GB/T1E822″无摄捡测
磁粉检谢\分为3个部分：
第1部分：总测：
一第2部分：检测介质：
第3部分：设备。

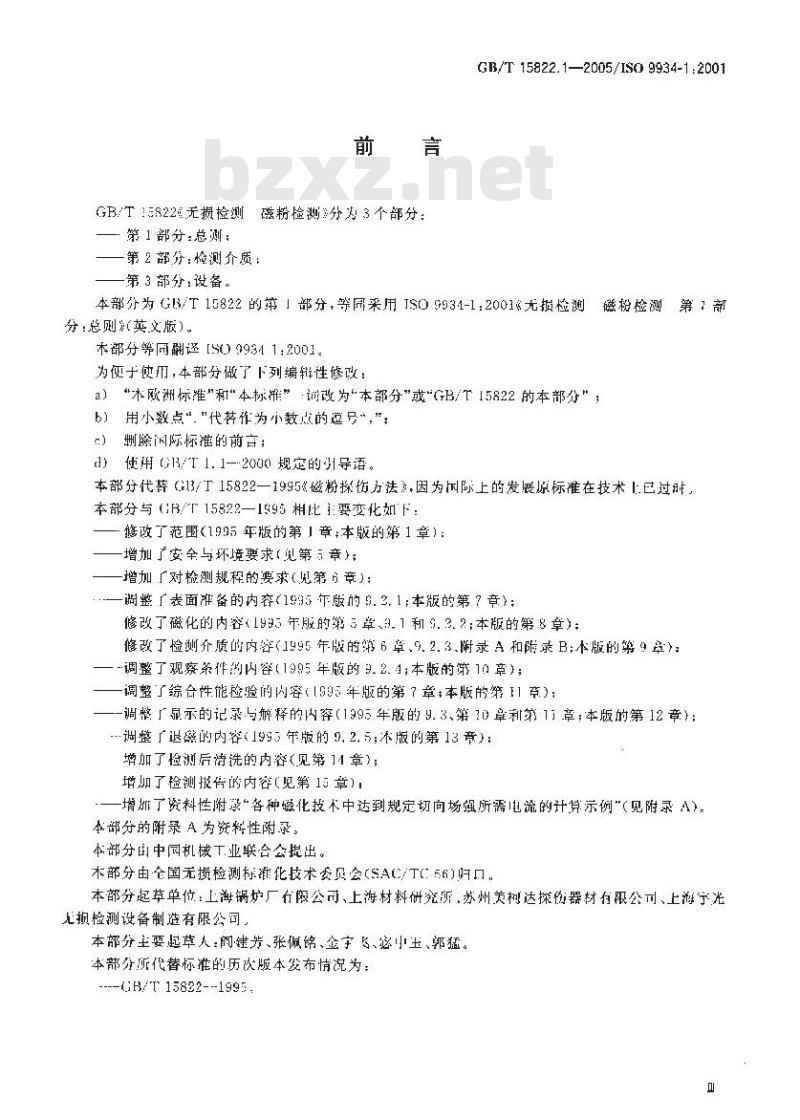

GB/T 15822.1—2005/ISO 9934-1:2001本部分为G13/T15822的第」部分，等同采用ISO9934-1：2001《无损检测磁粉检测第1部分：总则英文版)。
本部分等同翻谨【S】99341:2001为便于使用，本部分做了下列编针性修改：a）“木欧洲标准\和\本标摊”“训改为\本部分”或\GB/T15822的本部分\；b）用小数点“\代作为小数点的逗号\”；删除函际标推的前言；
d）使用G13/T1.1-2000规定的引导语。本部分代替（13/T15822一1995%磁粉探伤方法》，因为国际上的发展原标准在技术1.包过所，本部分与（B/T15822—1995相比要变化如下：修政了范围<1995年版的第」章本版的第1章)：增加了安全与环境要求（见第5章）；增加广对检测规程的要求（见第竞）：调整「表面准备的内容（1995年版的5.2.1:本版的第？章）：修改了磁化的内容(1993 年服的第5章、9.1和9. 3.2;本版的第8章):修改了检测介质的内容（1995年版的第6章、9.2.3、附录A和附录B；本版的第9单）：-调整了观察案件的内容（1995年版的9.2.4；本版的第10章）;调整了综合性能检验的内容（S5年版的第7章；本版的第11章)：-调整「显示的记录与解释的内穿（1995年版的9.3、第70章利第11章，本版的第12章）：…调整「退磁的内容（1993年版的9.2.5；不版的第13竞）：增加了检测后情洗的内容（见第11章）；增加了检测报片的内容（见第1章)-增了资料性附逐“各种磁化技术中达到规定切向场强所需电流的计算示例\（见附录A），本部分的附录A为资料性附录。
本部分国中国机械工业联合会提出。木部分由全国无损检测称准化技术委员会（SAC/TC56)归口，本部分起草单位：上海锅炉厂行限公司、上海材料研究所.苏州美柯达探份器材有眼公可、上海宁光无损检测设备制造有限公司，
本部分主要起草人：间建芳、张佩铭、金字、必小主、郭猛。本部分所代替标准的历次版本发布情况为：----(B/T 15822--199:.
GB/T15822.1—2005/IS09934-1:2001无损检测磁粉检测
第1部分：总则

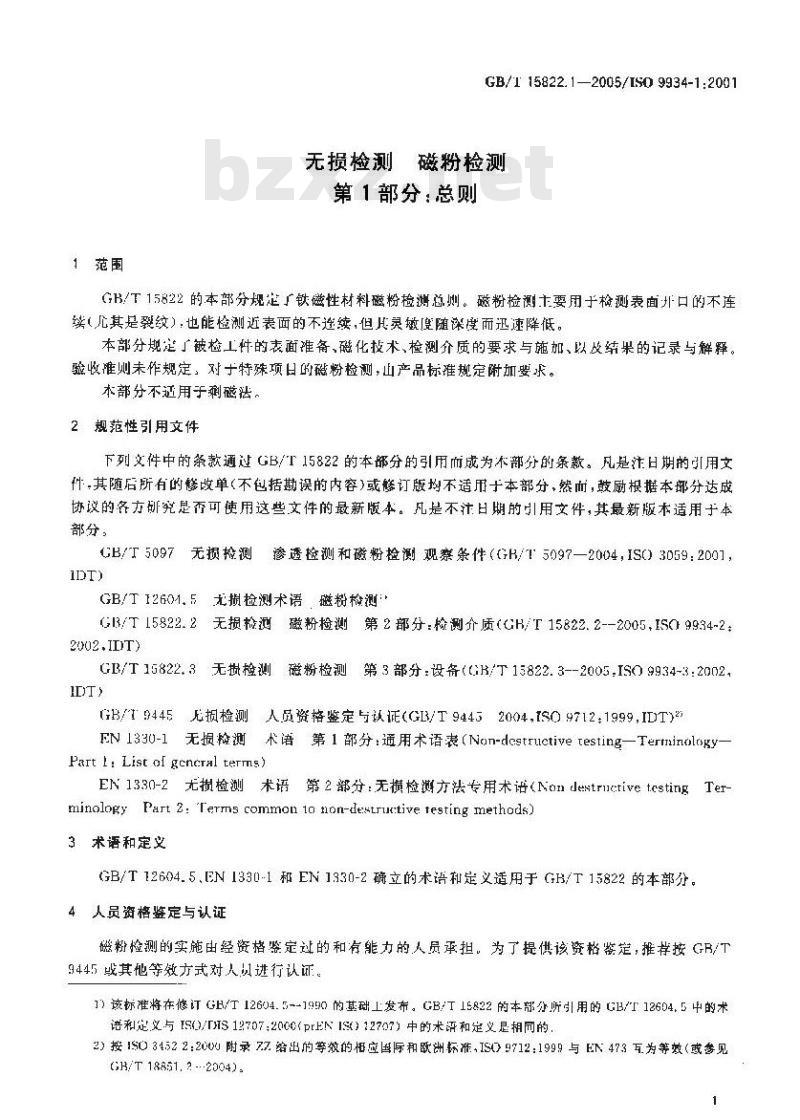

GB/T15822的本部分规定了铁磁性材料磁粉检测总则。磁粉检测主要用于检测表面开口的不连续（儿其是裂纹），也能检测近表面的不连续，但其灵度随深度而迅速降低。本部分规定广被检工件的表面准备、磁化技术、检测介质的要求与施加、以及结果的记录与解释。验收准则未作规定，对于特殊项日的磁粉检测，山产品标准规定附加要求。本部分不适用于剩磁法。
2规范性引用文件
下列文件中的条款通过GB/T15822的本部分的引用而成为术部分的条款。凡是注日期的引用文件.其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分、然而，鼓励根据本邮分达成协议的各方研究是否可使用这些文件的最新版本。凡是不汁日期的引用文件，其最新版本适用于本部分。
GB/T5097无损捡测渗透检测和磁粉检测观察条件（GH/T5097—2004，ISC）3059:2001IDT)
GB/T12601.5无损检测术语，磁粉检测G13/T15822.2无损检测磁粉检测第2部分：检测介质（GH/T15822.2--2005.ISO9934-2：2002.T
GB/T15822.3无摄检测磁粉检测第3部分：设备（GH/T15822.3--2005ISO9934-3:2002)
GHB/T9445无损检测人员资格鉴定与认证（GI/T94452004,ISO9712：1999,IDT)2EN1330-1无损检测术语第1部分：通用术语表（Nan-destructivetesting—Tertninology—Part I:List of general terms)EN1330-2无损检测术语第2部分：无损检测方法专用术语（Nandewtr11ctivetestingTerminologyPart 2:Terms common 1o non-destrurtive testingmethods)3术语和定义
GB/T12604.5、EN1330-1和EN1330-2确立的术语和定义适用于GH/T15822的本部分。4人员资格鉴定与认证
磁粉检测的实施由经资格鉴定过的和有能力的人员承担。为了提供该资格鉴定，推荐按GB/T9445或其他等效方式对人员进行认证。1）该标准将在修订GB/T12604.5--1990的基础上发布。GB/T15822的本部分所引用的GB/T12604,5中的术语和定义与S6)/FS12707;2000PrEN1S）12707）中的术语和定义是相同的.2）按1SO34522：2000附录77.给出的等效的柜应国际和欧洲标准，IS0>9712：1999与EN473互为等效（或参见GH/T18851,2 -2004)。

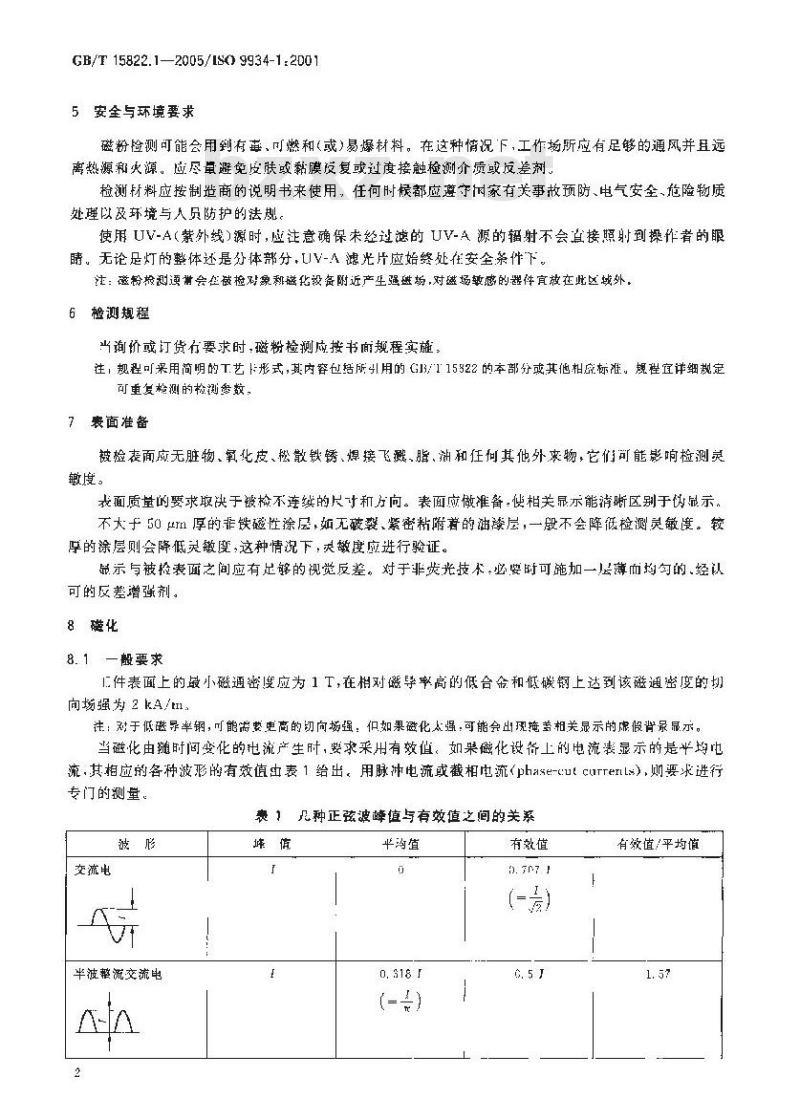

GB/T15822.1—2005/IS09934-1:20015安全与环境要求
磁粉检测可能会用到有英、可燃和（或）易爆材料。在这种情况下，工作场所应有足够的通风并且远离热源和火源。应尽单避免皮肤或黏膜反复或过度接触检测介质或反差剂。检测材料应按制造商的说明书来使用，任何时候都应遵守国家有关事故预防、电气安全危险物质处理以及环境与人员防护的法规。使用UV-A（紫外线）源时，应注意确保未经过滤的UV-A源的辐射不会真接照射到操作者的眼睛。无论是灯的整体还是分体部分，LIV-A滤光片应始终处在安全条件下。注：密粉检测通前会在微检对象和磁化没备附近产生强避场,对盛场较感的器件宜放在此区域外，6检测规程
当询价或订货存要求时，磁粉检测应按书面规程实施。注，规程可采用简明的T艺卡形式，其内容包括所引用的G13/115522的本部分或其他相序标准，规程宜详细规定可重复检测的检测参数,
7表面准备
被检表面应无脏物、氧化皮、松散铁锈、焊接飞溅,脂、油和任何其他外求物，它们可能影响检测灵敏度。
表面质量的要求取决于被检不连续的尺计和方向。表面应做准备：使相关显示能消晰区别于伪显示。不大于50Hm厚的非铁磁性涂层，如无破裂、紫密粘随者的油漆层，一般不会降低检测灵敏度。较厚的徐层则会降低灵嫩度，这种情况下，灵敏度应进行验证。显示与被捡表面之间应有足够的视觉反差。对于非荧光技术，必要时可施加一层薄而均句的经认可的反差增强剂。
8磁化www.bzxz.net
8.1—般要求
1.件表面上的最小磁通密度应为1T,在相对磁导率高的低合金和低碳钢上达到该磁通密度的切向场强为2kA/tm.
往：对于低磁导率钢，可能需要更高的切向场强：但如果避化太强,可能会出现掩善相关显示的虑假背录显示。当磁化由殖时间变化的电流产生时，婴求采用有效值。如磁化设衍上的电流表显示的是半均电流,其相应的各种波形的有效值由表 1给出。用脉冲电流或截相电流(phase-c:ut curTertL:）,则要求进行专门的测量。
表几种正弦波峰值与有效值之间的关系波彤
交流电
半波整流交流电
平沟值
有效值
(-岁)
有效值/平均值
全波整疏变流电
一和半波整流电
三相个波整流电
表1(续)
GB/1 15822.1--2005/IS0 9934-1:2001有效值
有效值/平均值
如果裂纹或其他条状不连续有可能出现在某特定方向上，磁力线应尽可能与不连续的方向垂直。注：磁线在偏不连续最佳检测为向达到60\时，仍微认为有效。在某一表面上进行两次和互垂直的磁化可完成对该表面的完全题差。
若需发现近表面不连续，应使用直疏或整流电。B. 2避化验证
表面磁通密度是否足够，应采用下列一种或几种方法求证实。a）检测个在最不利的部位带有细微的白然或人工不连续的工件；b）尽可能接近表而测量切向场强，具体由G/个15822.3给出：c）计算通电法的切向场强，许多情况下可采用简单计算，电流值的基本计算式在资料性附录中有规定：
）基于已知源理的其他方法
注：紫贴于鼓检表面的磁通指示器（如片型的），能提供·个切向场强大小和方向的指示；但不宜用于验证切向场强是否可接受。
8.3磁化技术
本部分叙述了…·系列的磁化技术。多问磁化能发现任何方向的不连续。对于形状简单的物体，附录给山达到近似切向场强的计算式。磁化设备的要求及便用应符合GB/T15822.3。下列各条叙述了各种磁化技术。详：为了发现整个被检表面和各个方向上的小连续，可采用一种以上技术，当第一次数化所产生的剩磁不能消除时,可要求进行退磁：只要能按%。1提供充分的磁化，下列以外的技术也可采用：8.3.1通电技术
8.3.1.1轴向通电
检测平行于电流方向的不连续时，通电技术呈现出很高的灵敏度。电流应通过电按触良好的华片流过工件。典型布置如图1所示。电流应由外周尺小导出，并均勾分布在被检表面上。附录A给出了达到规定切向场强所需电流的近似计算式示例。3
GB/F15822.1—2005/IS0 9934-1:2001试件！
磁力线：
电流：
一接触片：
接触头。
图1轴向通电
应注意避免工件上电接触处的损坏。可能产生的危害包括过热、烧灼和电弧。注：如果有电孤产生，某些按触材料如制或锌可能导致工作的金相坏，可使用铅接触片，但仅限于通风良好的情况下，因为它们可能产生有害气体。接触区域宜尽可能大和干净，并且是与被检.1件相容的材料。8.3.1.2触头通电
电流从图2所示的手持触头或夹钳间通过，在较大表面上提供了一个小的检测区域，然后触头以规定方式移动以覆盖全部需检测的区域。图2和图3所示为几种检测方式的示例。附录A给出了达到规定切向场强所需电流的近似计算式。当条状不连续平行于电流方向时，该技术呈现出最高的退教度。应特别注意避免如8.3.1.1所述因触头起的烧灼或工件的污染而摄坏被检表面。还宜注意该条有关使用铅触头的警告。锌片或镀锌的触头不应使用。电孤或过热应被视作足一种缺陷，其可接受性需进行评定。如果需对受膨响区域做进一步检测，卿应采用另一种技术，怖。
图2触头通电
再叠区
8.3.1.3感应通电
图3触头通电
GB/T15822.1—2005/IS09934-12001将一环状工件作为一-个变下器次级，使其产牛感应电流，如图1所小，附录A给出了达到规定切向场强所露电流的近似计算式。1..
磁力线：
变压器初级线。
图4感应通电
通磁技术
8.3.2.1穿过导体（或穿样）
将敏布工件孔中或穿过通孔的表面绝缘的棒或柔性电缆通以电流，如图5所示。当不连续行于电流方向时，该法呈现山最高的灵微度。附录人给的用下中心导体的近似计算式示例也适用丁此情况。对于偏心导体，切向场强应通过测量验证，5
GB/T15822.1—2005/IS9934-1:2001绝缘拌：
避力线：
-电流：
8.3.2.2近体导体（或平行电缆）图 5 穿过导体
一根或多根表面绝缘的通电电缆或导电棒，乎行放置于工件表面·接近被检区域并在其上保持距商为，如图6和露7示。
·电流：
载力我：
s伤：
图6近体导体
近体导体磁化技术要求接近被检材科的电流近似于单一流间：通电回路电缆的放置应尽可能选离截检区域，在任何情况下，此距离版大于10，这里的2为检测区域的宽度电继应以小于2的间隔在1件上秘动，以确保检测区域的重叠。附录A给此了达到规定切向场强所需电流的近似计算式示例。8.3.2.3固定设备
将工件或其部件与电磁体的两极相接，如图8所示。8.3.2.4便携式电磁体（磁轭）
将交流电磁体（磁帮)的网极与上件表面相接触，如图9所示。检测区域不应大十两极片之间的内切圆，还应不包括两极附近区域。图9给出了个恰当的检测区城的示例注：6.1所延义的感化要求仅适瓜交流电磁体，直流电磁体和永久磁体贝有在谢价或订货达城协议时才可使用。6
电疏：
一伤方向。
1电流：
一试件：
一板片：
磁力线：
GB/T 15822.1—2005/ISO 9934-1:2001近体导体（螺旋线圈）
图8通磁
GB/T15822.1—2005/IS09934-1:200126
图9便携式电磁体（磁轭）
8.3.2.5刚性线圈（或形状固定线）将工件放置在一个通电周中，使其在平行丁线轴的方向上磁化，如图10所示。当条状不连续垂直于线圈轴时，达到最高灵敏度。电流
-磁力线；
图10性线圈
当采用螺旋形刚性圈时，螺距应小于线固直径的25头。注：刘十长径比小丁5的短工性.推程来用磁性延长块，这可凝小为法制必要磁化所第的电流。附录A给出了达到规定切向场强所需电流的近似计算式。8.3.2.6柔性线圈（或电缆维绕）将通也电缆紧贴工件绕成线圈。检测区域应在线圈各匝之间.如图11所示。5
一绝缘电缆：
2——磁力线！
3-·怖
4---电流
5--一试件，
图11柔性线圈
附录A给出了达到规定划问场强所带电流的近似计算式。9检测介质
9.1介质的性能与选择
检测介质的特性应接GB/T15822.2GB/I 15822.1—2005/ISO 9934-1:2001磁粉检测采用多种美型的检测介质。通常，检测介质是一种彩色（包括黑色）或荧光的悬浮在载液中的微粒。水基载液虚包个润涩剂·通常还有防锈剂，干磁粉也可用·它们通常不易显示细微的表面不连续只要有合适的光滑表面，良好的排被以达到最大壶示反差，并按第10章良好控制的观察条件，荧光介质通常给出最高的灵敏度：
彩色介质也能呈现山很高的灵敏度：黑色及丹他颜色都呼用。注：为获得不连续与被检表面之间的高色差，按第7章和第 10 章施加层薄的反差增强剂可能是必要的。9.2检测介质的检验
GB/T15822,2规定了在检测前或检测过程中所进行的强制性和推荐性的检验。灵数度检验成按GB/T15822.2用合适的参考试块，代检测前和检测过程中进行。如果磁悬液被反复或循环用，应特别注意保持其性能。9.3检测介质的施加
对于连续法，应提前于磁化，并在避化过轻中持续施加检介质。结束施加应在停止磁化之前在移动或检测被检1件或构件前，应允许有充足的时间以便形成退示，与使用十磁粉时,应采用对显示优动最小的方式施加。磁忘液施加期间，应采用非常小的宝力使磁悬滋流消到衰面，以使悠粉形成的显尔不被冲洗掉施加磁恐波后工件应进行排液，以便增强显示的反差，10观察条件
观察条件应符合GB/T 5097的要求。在进人检测规程的下-一步骤之前,应观察整个被捡表面。若有观察不到之处，应移动工件或设备以便对所有区域作充分的观察。在磁化结束后工件被捡查和记录之前,应注意确保显示不被扰乱。9
