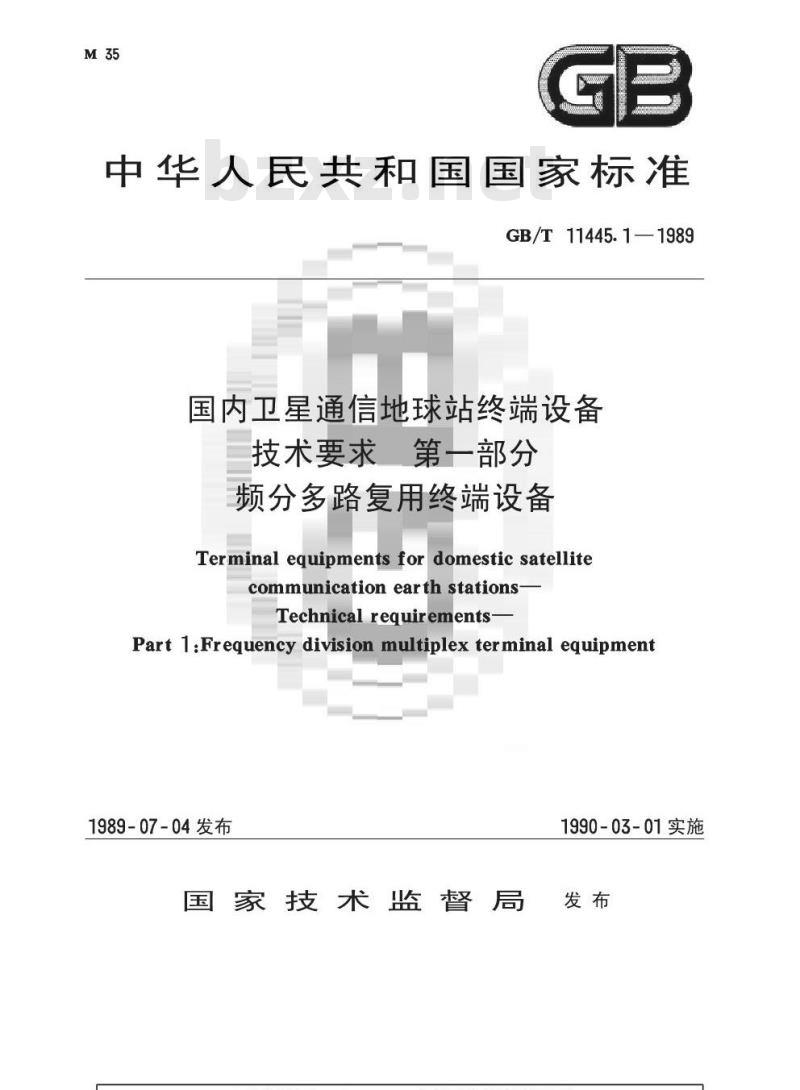

【国家标准(GB)】 国内卫星通信地球站终端设备技术要求 第1部分:频分多路复用终端设备

中华人民共和国国家标准
GB/T 11445.1—1989
国内卫星通信地球站终端设备
技术要求第一部分
频分多路复用终端设备
Terminal equipmentsfordomestic satellitecommunication earth stations-Technical requirements-
Part 1:Frequency division multiplex terminal equipment1989-07-04发布
1990-03-01实施
国家技术监督局发布

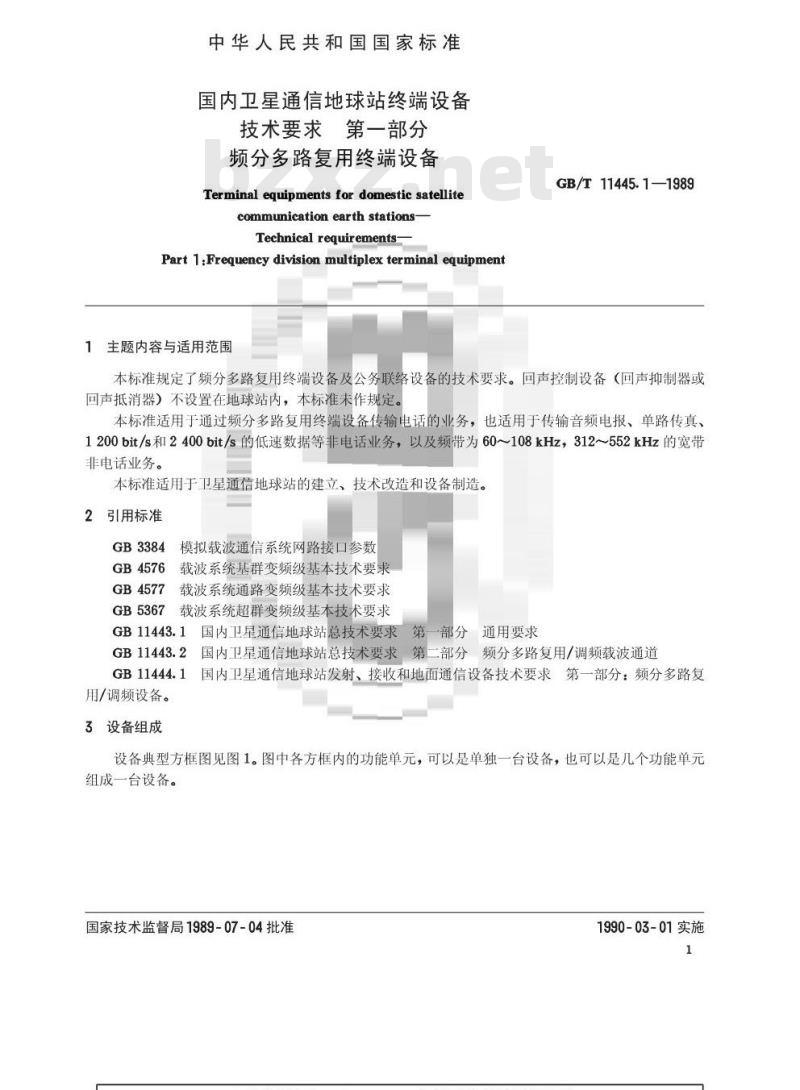

中华人民共和国国家标准
国内卫星通信地球站终端设备
技术要求第一部分wwW.bzxz.Net
频分多路复用终端设备
Terminal equipments fordomestic satellitecommunication earth stations-Technical requirements-
Part1:Frequency division multiplexterminal equipment1主题内容与适用范围
GB/T11445.1—1989
本标准规定了频分多路复用终端设备及公务联络设备的技术要求。回声控制设备（回声抑制器或回声抵消器）不设置在地球站内，本标准未作规定。本标准适用于通过频分多路复用终端设备传输电话的业务，也适用于传输音频电报、单路传真、1200bit/s和2400bit/s的低速数据等非电话业务，以及频带为60～108kHz，312～552kHz的宽带非电话业务。
本标准适用于卫星通信地球站的建立、技术改造和设备制造。2引用标准
GB3384
模拟载波通信系统网路接口参数GB4576
载波系统基群变频级基本技术要求GB4577
载波系统通路变频级基本技术要求GB5367
载波系统超群变频级基本技术要求GB11443.1
国内卫星通信地球站总技术要求第一部分通用要求GB11443.2
国内卫星通信地球站总技术要求第二部分频分多路复用/调频载波通道GB11444.1
用/调频设备。
3设备组成
国内卫星通信地球站发射、接收和地面通信设备技术要求第一部分：频分多路复设备典型方框图见图1。图中各方框内的功能单元，可以是单独一台设备，也可以是几个功能单元组成一台设备。
国家技术监督局1989-07-04批准1990-03-01实施
0.3-3.dcHr
荐荐: 60 - 108kl1:
312 - 5524112
3.1信道部分
GB/T11445.1—1989
导炬入（60kHz）
h+x+60 - 108 k112)
(2 el1)
公A（4~12H2)
#山（4-2kH2
ll (60 ~1 kE[2)
:312~662)

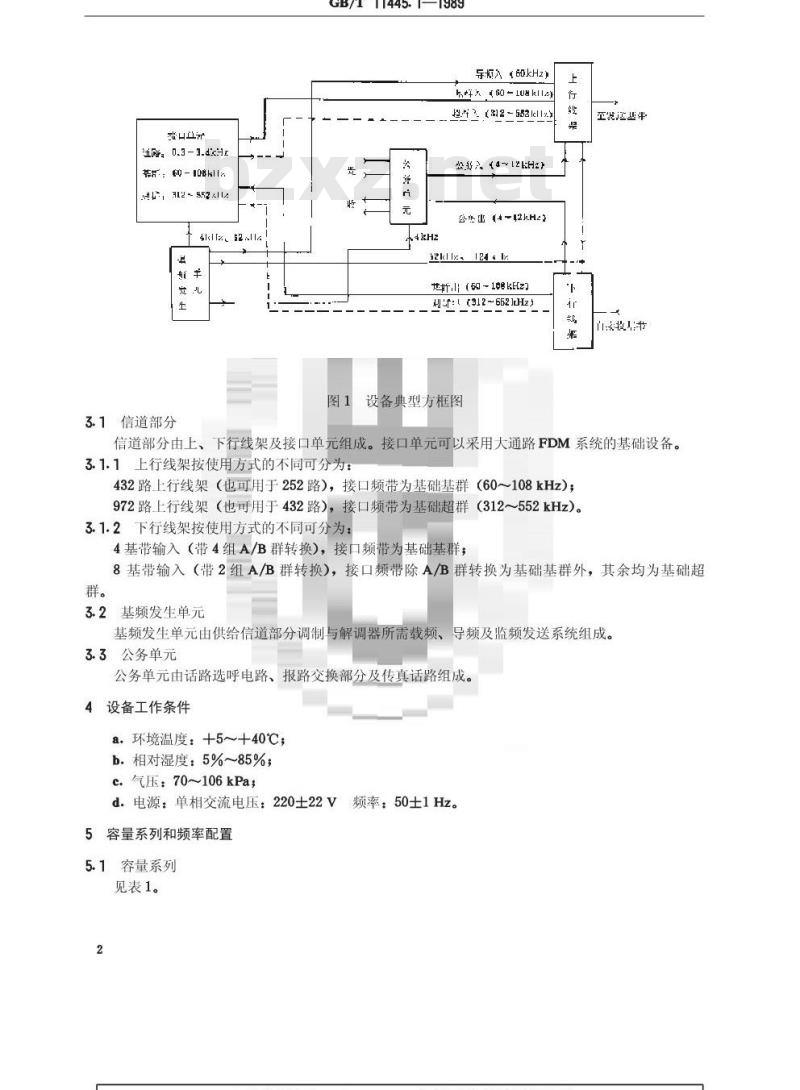

设备典型方框图
空装注基单
而技书
信道部分由上、下行线架及接口单元组成。接口单元可以采用大通路FDM系统的基础设备。3.1.1上行线架按使用方式的不同可分为：432路上行线架（也可用于252路），接口频带为基础基群（60～108kHz)；972路上行线架（也可用于432路），接口频带为基础超群（312～552kHz）。3.1.2下行线架按使用方式的不同可分为：4基带输入（带4组A/B群转换），接口频带为基础基群；8基带输入（带2组A/B群转换），接口频带除A/B群转换为基础基群外，其余均为基础超群。
3.2基频发生单元
基频发生单元由供给信道部分调制与解调器所需载频、导频及监频发送系统组成。3.3公务单元
公务单元由话路选呼电路、报路交换部分及传真话路组成。4设备工作条件
a.环境温度：+5～+40℃；
b.相对湿度：5%~85%；
c.气压：70~106kPa；
d电源：单相交流电压：220士22V频率：50士1Hz。5容量系列和频率配置

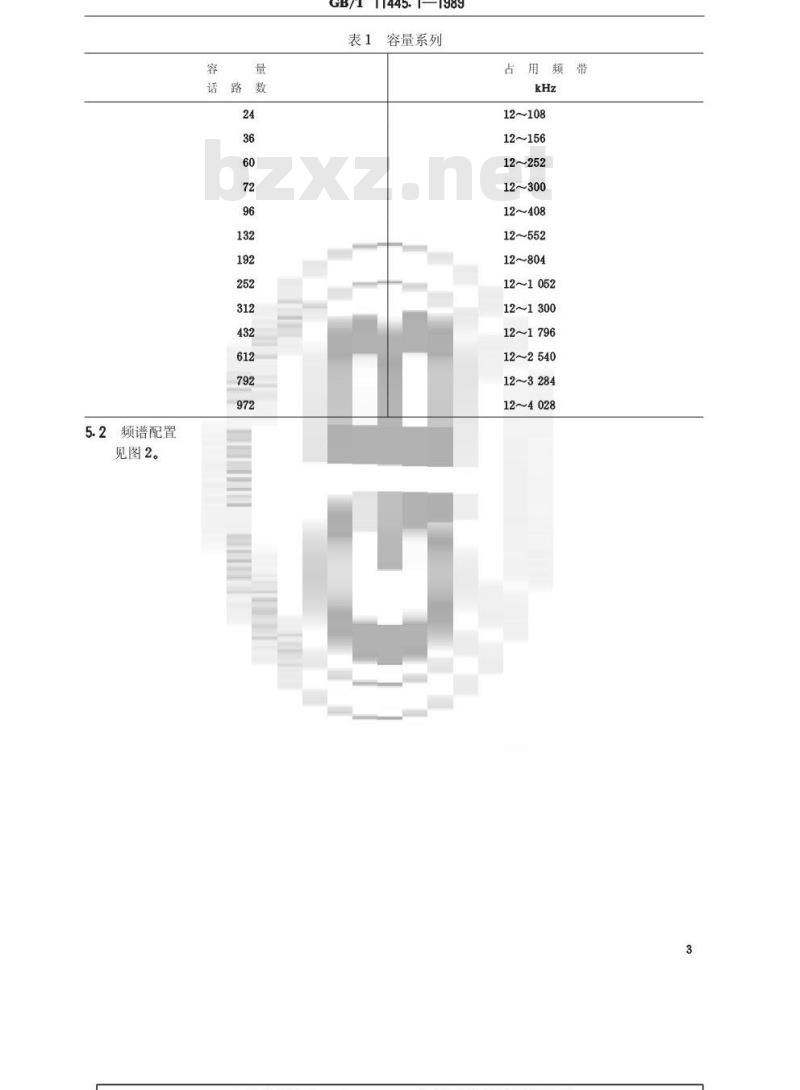

5.1容量系列
见表1。
频谱配置
见图2。
GB/T11445.1—1989
容量系列
用频带
12~108
12~252
12~300
12~408
12~552
12~804
12~1052
12~1300
12~1796
12~2540
12~3284
6技术要求
6.1负载
[轻随
97 20
6.1.1平均负载
GALGSGI
Ga gh
GB/T11445.1—1989
300 312
25230g
532 58

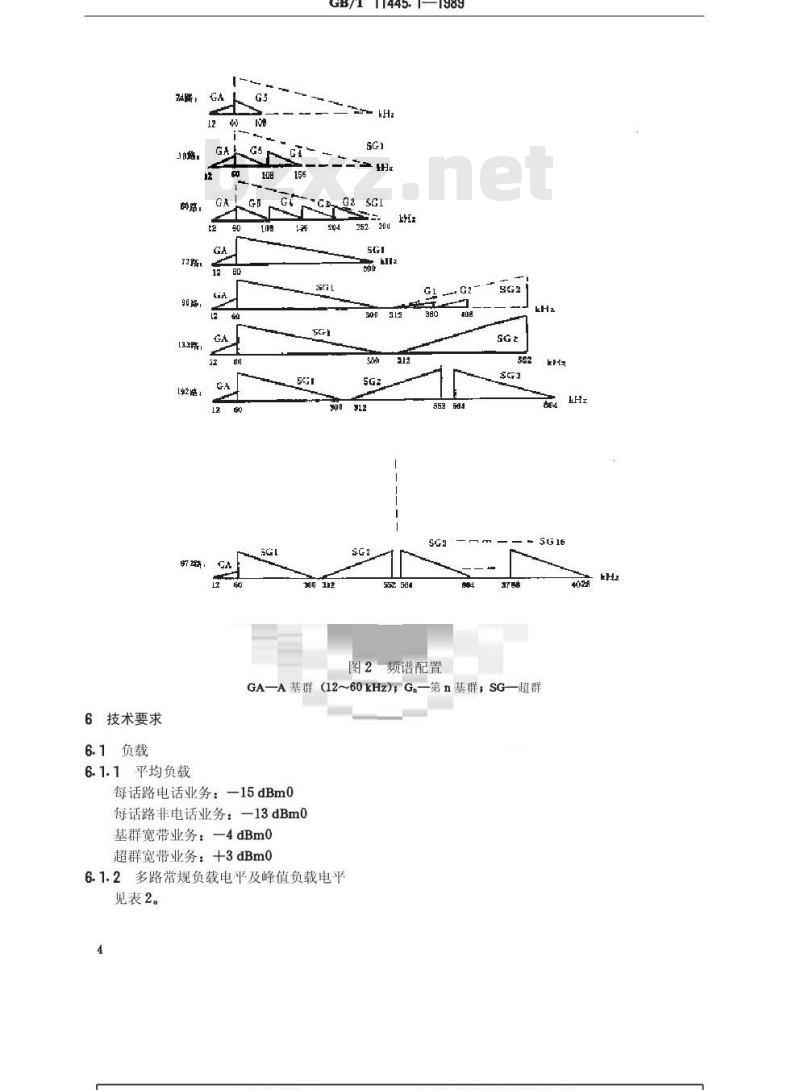

图2频谱配置
GA一A基群（12~60kHz)，Gn—第n基群，SG超群每话路电话业务：一15dBm0
每话路非电话业务：一13dBm0
基群宽带业务：一4dBm0
超群宽带业务：+3dBmo
6.1.2多路常规负载电平及峰值负载电平见表2。
话路数
6.2噪声分配
GB/T11445.1—1989
2多路常规负载及峰值负载电平
常规负载电平
峰值负载电平
终端设备的总噪声在任何一小时内的平均噪声计加权功率不超过400pWOp。其中：通路调制级：<250pWOp
基群调制级：≤70pWOp
超群调制级：<70pWOp
基群转接设备或超群转接设备：<10pwOp注：系指载波设备的发信支路和收信支路环测时的指标。6.3接口频谱、电平、阻抗及回波损耗见表3。
表3接口频谱、电平、阻抗及回波损耗发
相对电平
回波损耗
15(0.3~0.6kHz)
20(0.63.4kHz)
±: 8- 552
《252路
频谱见图2
≥312路
频谱见图2
6.4载波频率稳定度
优于士10-7/月
6.5线路导频频率
6.6线路导频发送电平
—20 dBm0±0.1dB
6.7通路质量
6.7.1话音频带
300~3400Hz
GB/T11445.1—1989
续表3
相对电平
6.7.2衰耗频率特性（参考频率800Hz）3（600~2400Hz）
+1. 0~-1. 0 dB
+2.0~-1.0dB（400~3000Hz）
+3.5~-1.0dB（300~3400Hz）
6.7.3净衰耗持恒度
6.7.4频率精确度
≤2Hz
6.7.5可懂串话防卫度
≥>58dB
6.7.6收发信防卫度
≥43dB
6.7.7近旁干扰防卫度
≥45dB
6.7.8忙时串杂音
≤400pWOp
6.7.9振幅特性
不平衡
不平衡
不平衡
回波损耗
6.7.9.1线性
GB/T11445.1—1989
当信号输入电平从0dBm0提高到十3.5dBm0时，输出电平线性偏差<0.3dB。6.7.9.2限幅
当信号输入电平不超过十20dBm0时，输出电平<+12dBm0。6.8变频级
6.8.1通路变频级
符合GB4577。
6.8.2基群变频级
符合GB4576。
6.8.3超群变频级
符合GB5367。
公务电路
7.1通路容量
两路。
7.2频谱
话路侧：0.33.4kHz。
公务侧：412kHz。
频谱见图3。
电话文电报
图3公务电路频谱
7.3接口电平和阻抗
7.3.1话路侧
发信：—14dBr
收信：+4dBr
阻抗：600Q
回波损耗：16dB（0.3~0.6kHz)，20dB（0.6~3.4kHz）7.3.2公务侧
发信：—20dBr
收信：—20dBr
阻抗：75Q或150
回波损耗：≥16dB
7.4可懂串话防卫度
≥60dB
7.5话路杂音
12 kHr
≤25pWOp
7.6话路信令方式
单频2280Hz选呼。
电报方式
双工移频调制。
报路中心频率
GB/T11445.1—1989
2700，2820，2940，3060，3180Hz。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部邮电工业标准化研究所归口。本标准由邮电部杭州通信设备厂负责起草。本标准主要起草人钱守智。
