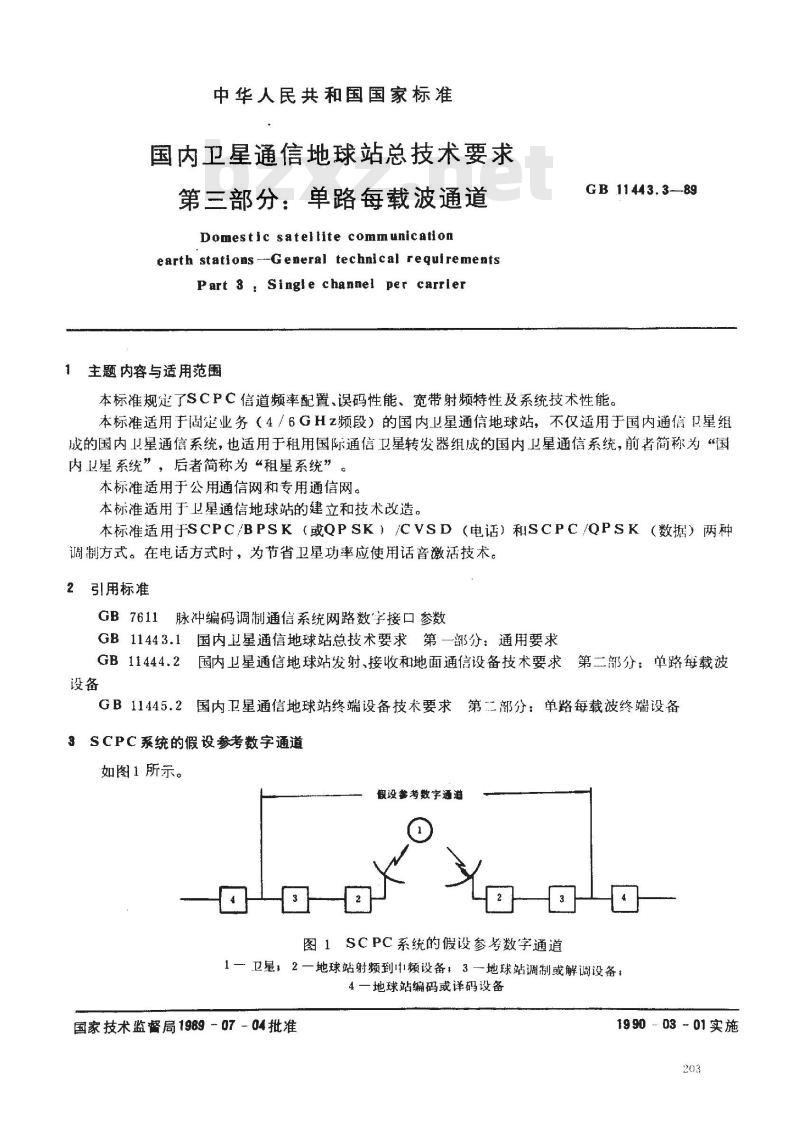

中华人民共和国国家标准
国内卫星通信地球站总技术要求第三部分：单路每载波通道
Domestic sateltite communicationearth stations --General technical requirementsPart 3 : Single channel per carrler主题内容与适用范围
GB 11443.389
本标准规定了SCPC信道频率配置、误码性能、宽带射频特性及系统技术性能。本标准适用于固定业务（4／6GHz频段）的国内卫星通信地球站，不仅适用于国内通信卫星组成的国内卫星通信系统，也适用于租用国际通信卫星转发器组成的国内卫星通信系统，前者简称为“国内卫星系统”，后者简称为“租星系统”本标准适用于公用通信网和专用通信网。本标准适用于卫星通信地球站的建立和技术改造。本标准适用于SCPC/BPSK（或QPSK）/CVSD（电话）和SCPC/QPSK（数据）两种调制方式。在电话方式时，为节省卫星功率应使用话音激活技术。2引用标准
GB7611脉冲编码调制通信系统网路数字接口参数GB11443.1国内卫星通信地球站总技术要求第一部分：通用要求GB11444.2国内卫星通信地球站发射、接收和地面通信设备技术要求交第二部分：单路每载波
GB11445.2国内卫星通信地球站终端设备技术要求第二部分：单路每载波终端设备3SCPC系统的假设参考数字通道
如图1所示。
假设书考数字通道
图1SCPC系统的假设参考数字通道1一卫星，2一地球站射频到中频设备，3一地球站调制或解调设备，4一地球站编码或译码设备
国家技术监督局1989-07-04批准1990-0301实施
.GB11443.3-89
SCPC/BPSK/CVSD（电话）假设参考数字通道解调设备输出端的误码率应满足以下指标要求：
误码率1×10-4（当每比特能量与噪声密度之比（E，/N）为11.2dB时，任-·月份80%时间中的1min平均值）

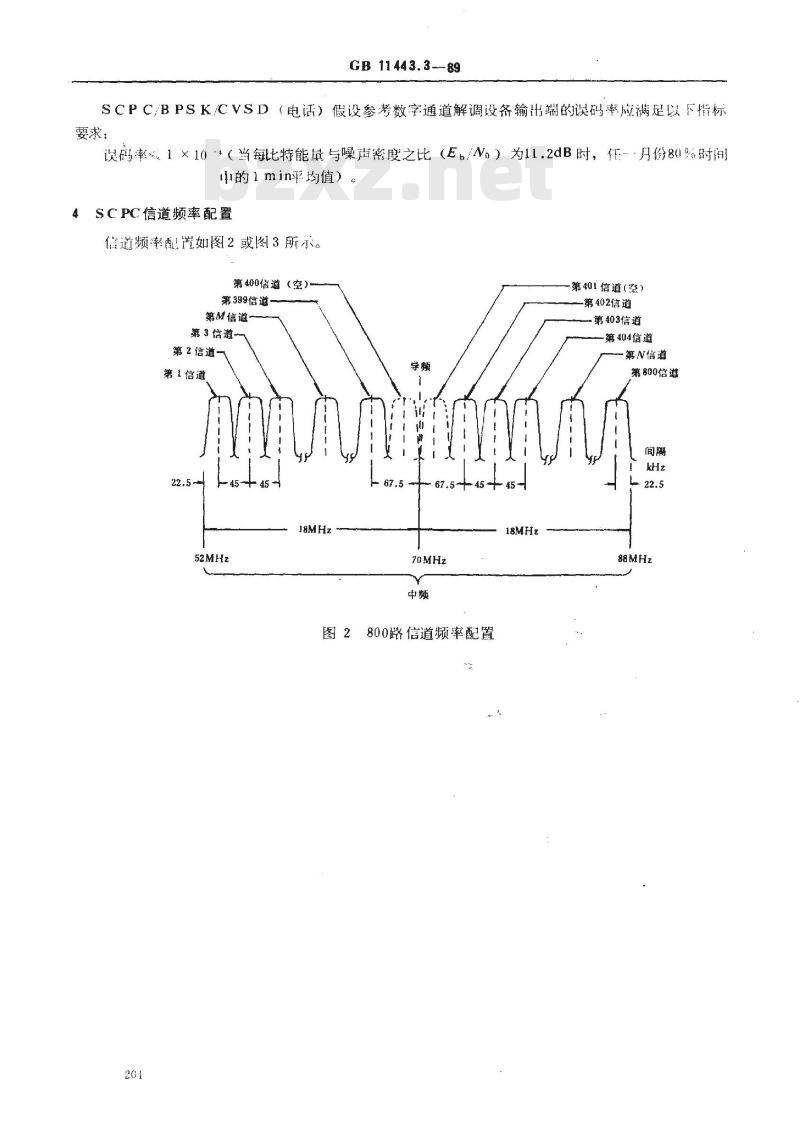

SCPC信道频率配置
信道频率配置如图2或图3所示。第400信道（空）一
第399信道
第M信道
第3信道—
第2信道—
第1信道
第401信道（空）
第402信道
第403信道
第404信道
一第N信道
第800信道免费标准bzxz.net
图2800路信道频率配置
第799信道（空）
第798信道（空）
第797信道
第M信道
第3信道—
第2信道
第1信道
GB11443.3—-89
-第800信道（空）
第801信遵（空）
一第802信道（空）
第803信道
一第N信道
第1597信道
第1598信道
厂第1599信道
MMMMMMM

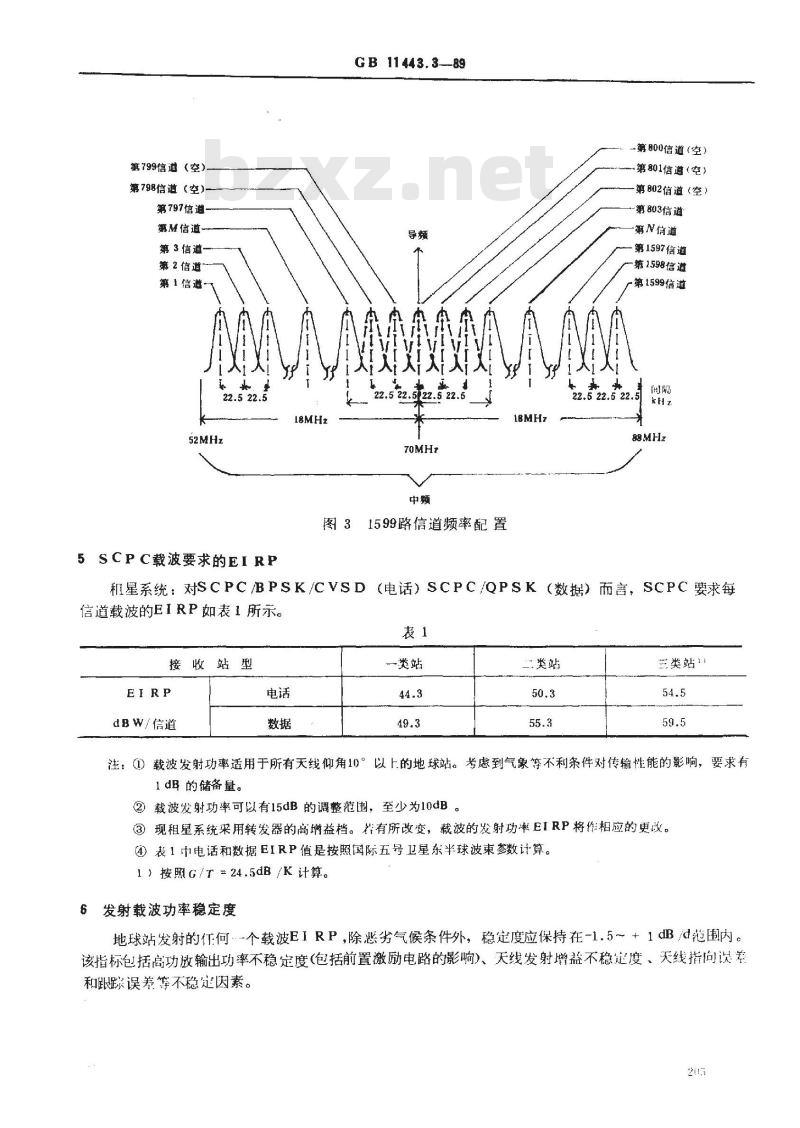

5 SCPC载波要求的EIRP
122.5 22.5
图31599路信道频率配置
22,5 22.5 22.5
和星系统：对SCPC/BPSK/CVSD（电话）SCPC/QPSK（数据）而言，SCPC要求每信道载波的EIRP如表1所示。
接收站型
EＩRP
dBW/信道
二类站
三类站！
注：）载波发射功率适用于所有天线仰角10°以上的地球站。考虑到气象等不利条件对传输性能的影响，要求有1 d的储备量。
②载波发射功率可以有15dB的调整范围，至少为10dB。③现租星系统来用转发器的高增益档。格有所改变，载波的发射功率EIRP将作相应的更改。①表1中电话和数据EIRP值是按照国际五号卫星东半球波束参数计算。1）按照G/r=24.5dB/K计算。
6发射载波功率稳定度
地球站发射的何个载波EIRP，除恶劣气候条件外，稳定度应保持在-1.5～+1dB/d范围内。该指标包括高功放输出功率不稳定度包括前置激励电路的影响）、天线发射增益不稳定度、天线指向误差和跟踪误差等不稳定因素。

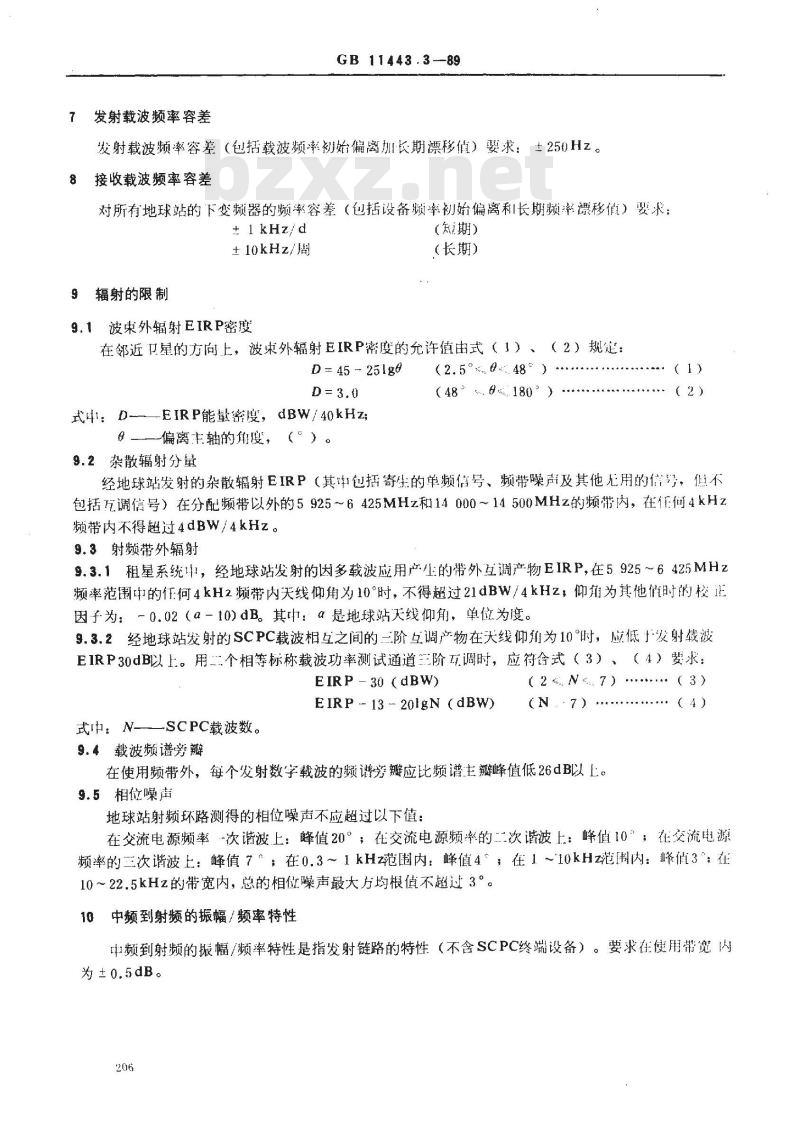

发射载波频率容差
GB 11443.3--89
发射载波频率容差（包括载波频率初始偏离加长期漂移值）要求：土250Hz。接收载波频率容差
对所有地球站的下变频器的频率容差（包括设备频率初始偏离利长期频率漂移作）要求： 1 kHz/d
±10kHz/周
9辐射的限制
9.1波束外辐射EIRP密度
(短期）
（长期）
在邻近卫星的方向上，波束外辐射EIRP密度的允许值由式（1）、（2）规定：(2.5°. 0-48°)-
D = 45 ~ 251g6
式4t：D--—EIRP能量密度，dBW/40kHz9—偏离主轴的角度，（）。
(48°f180° )
9.2杂散辐射分量
经地球站发射的杂散辐射EIRP（其中包括寄生的单频信号、频带噪声及其他无用的信号，不包括调信号）在分配频带以外的5925～6425MHz和14000～14500MHz的频带内，在任何4kHz频带内不得超过4dBW/4kHz。
9.3射频带外辐射
9.3.1租星系统中，经地球站发射的因多载波应用产的带外互调产物EIRP，在5925～6425MHz频率范围中的任何4kH2频带内天线仰角为10°时，不得超过21dBW/4kHz，仰角为其他值时的校正因子为：一0.02（α－10)dB。其中：α是地球站天线仰角，单位为度。9.3.2经地球站发射的SCPC载波相互之间的二阶互调产物在天线仰角为10°时，应低于发射载波EIRP30dB以上。用二个相等标称载波功率测试通道三阶瓦调时，应符合式（3）、（4）要求：EIRP- 30 (dBW)
EIRP - 13 - 201gN (dBW)
式中：N——SCPC载波数。
9.4载波频谱旁瓣
(2N7) ......( 3)
在使用频带外，每个发射数字载波的频谱旁瓣应比频谱主瓣峰值低26dB以上。9.5相位噪诺
地球站射频环路测得的相位噪声不应超过以下值：·（4)
在交流电源频率次谐波上：峰值20°；在交流电源频率的二次谐波上：峰值10”；在交流电源频率的三次谐波上：峰值7°；在0.3～1kH范围内：峰值4°，在1～10kHz范围内：峰值3；在10～22.5kHz的带宽内，总的相位噪声最大方均根值不超过3°。10中频到射频的振幅/频率特性
中频到射频的振幅/频率特性是指发射链路的特性（不含SCPC终端设备）。要求在使用带宽内为±0.5dB。

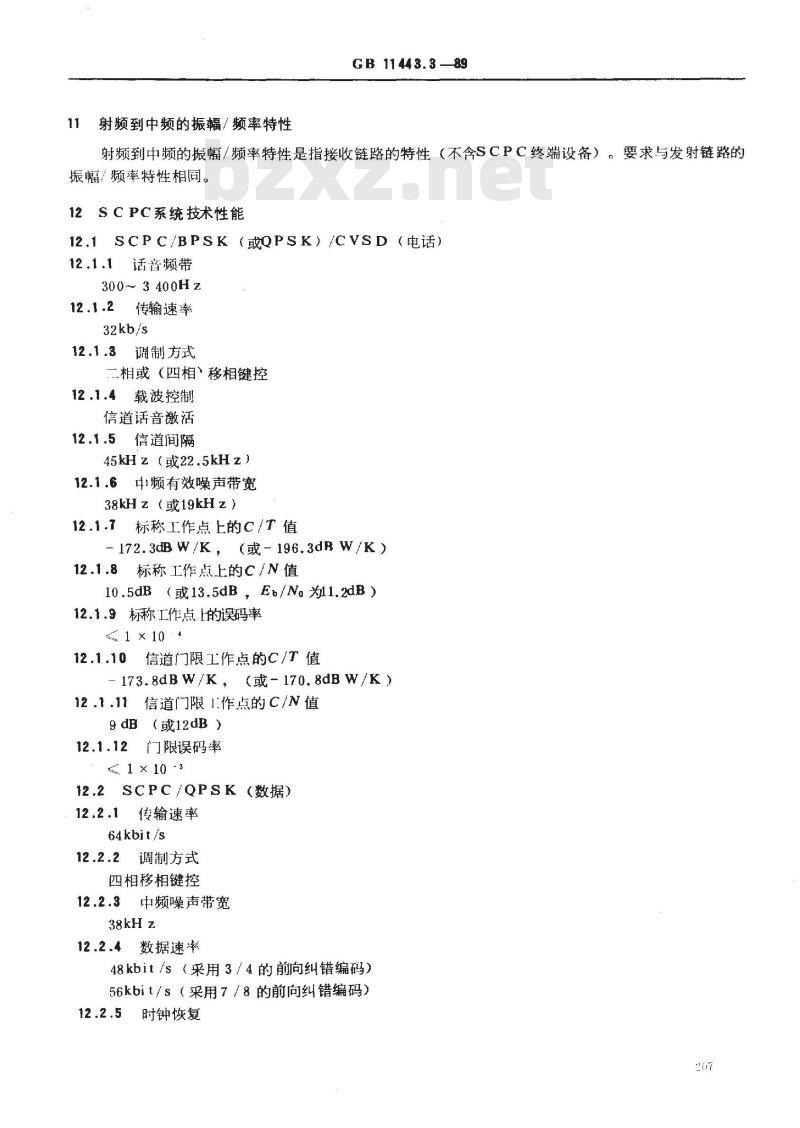

射频到中频的振幅/频率特性
GB 11443.3-89
射频到中频的幅/频率特性是指接收链路的特性（不含SCPC终端设备）。要求与发射链路的振幅/频率特性相同。
12S CPC系统技术性能
12.1SCPC/BPSK（QPSK）/CVSD（电话）12.1.1话音频带
300～3400Hz
12.1.2传输速率
32kb/s
12.1.3调制方式
二相或（四相’移相键控
12.1.4载波控制
信道话音激活
12.1.5信道间隔
45kHz（或22.5kHz）
12.1.6中频有效噪声带宽
38kHz（或19kHz）
12.1.7标称工作点上的C/T值
-172.3dBW/K，（或-196.3dBW/K）12.1.8标称工作点上的C/N值
10.5dB（或13.5dB，E/N为11.2dB）12.1.9标称工作点上的误码率
1 × 10
信道门限工作点的C/T值
173.8dBW/K，（或-170.8dBW/K）12.1.11信道门限1作点的C/N值
9dB（或12dB）
12.1.12门限误码率
1 × 10 -3
12.2SCPC/QPSK(数据)
传输速率
64kbit/s
12.2.2调制方式
四相移相键控
12.2.3中频噪声带宽
数据速
48kbit/s（采用3／4的前向纠错编码）56kbit/s（采用7／8的前向纠错编码）12.2.5时钟恢复
必须从接收数据流中恢复时钟计时12.2.6个限L作点C/N值
13.5dB（48kbit/s，带宽为38kHz）GB 11443.3--89
13.5dB（56kbit/s，带宽为38kHz）12.2.7374或7／8译码前的门限误码率1 × 10
12.2.8标称1作点.上的C/N值
12.2.9标称1作点上的误码率
1×10-6（不使用前向纠错编码和扰码时）3×109（使用编码和扰码时）
≤1×10！（使用编码不使用扰码时）SCPC系统参考导频
13.1SCPC系统参考导频功率稳定度0.5dBp-p（72h之内）
土0.5dB（长期）
13.2SCPC系统参考导频的频率容差SCPC系统标准参考导频发射频率容差（包括初始偏离加长期漂移值）±250Hz。
13.3导频锁定范围
±40kHz（在C/N=0dB，有效噪声带宽为38kHz时有保持能力）14SCPC系统地球站和地面进城线路的接口话产接口
输入电平
14dBr（0dBm0为-14dBm，是最高输人电平）14.1,2
输入阻抗
6002（平衡）
输入回波损耗
15dB (300~600Hz)
>20dB (600~3\400Hz)
14.1.4输出电平
+4dBr（0dBm0为+4dBm，是最高输出电平）5输出阻抗
600（平衡）
输出回波损耗
（300～600Hz）
3（600～3400Hz）
14.2数据接口
符合GB7611的规定。
信令接口
GB11443.3--89
信令方式采用直流信令（M线E线）或交流信令（2600Hz单频信号）：用M线E线从长话扇至地球站采用六线制。2600Hz单频信号从长话局至地球站采用四线制。14.3.1直流信令
发送端通过M线将直流信号从长途交换席送至信令单元。格式：+60V或一60V直流信号表示“摘机”状态，0V直流信号表示“挂机”状态。接收端通过E线将回路状态从信令单元送至长途交换局。格式：根据需要，工作状态回路是“接通”或“断开”可供选择。14.3.2交流信令
发送端连续（大于250ms）.2600Hz单音信号从长途交换送至CVSD单元。格式：2600H正弦波，电平为峰峰3V或峰峰0.7V。接收端连续2600Hz单音信号从CVSD单元送至长途交换扇。格式：2600Hz正弦波，电平为峰峰3V或峰峰0.7V附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部邮电工业标准化研究所归口。本标准由邮电部第：·研究所负责起草。本标准主要起草人徐诗禹。杭济时。209
