【国家标准(GB)】 橡胶防老剂、硫化促进剂软化点的测定方法

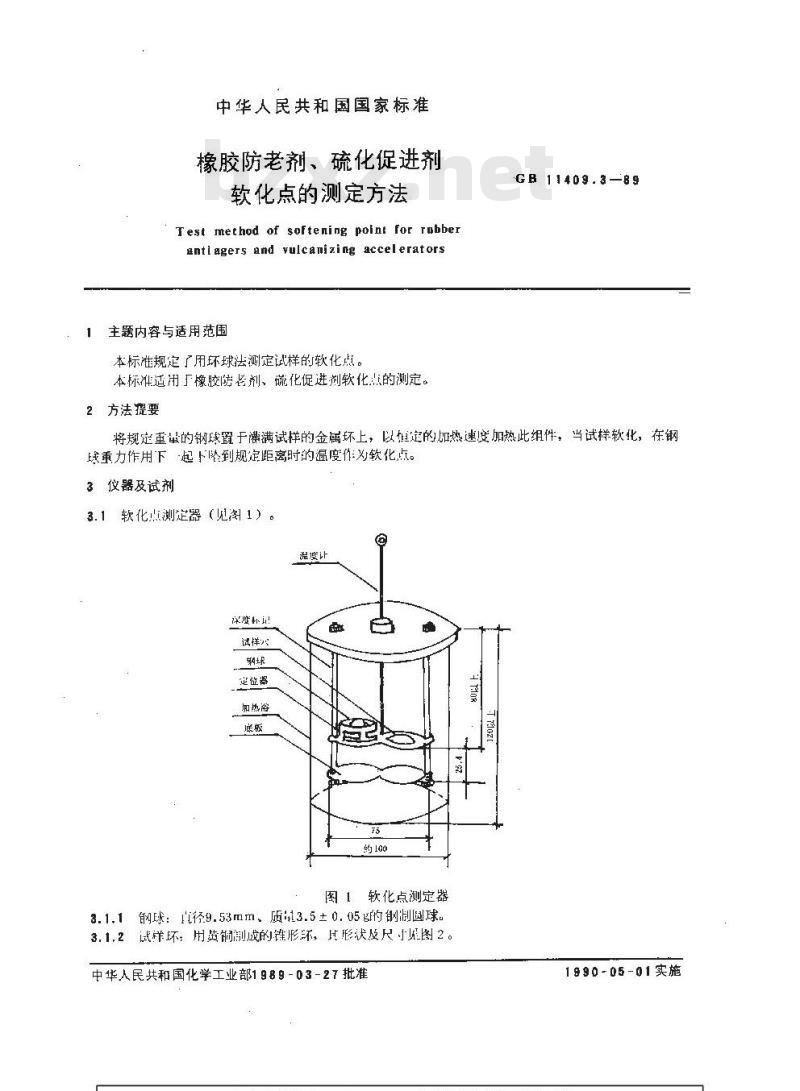

中华人民共和国国家标准
橡胶防老剂、硫化促进剂
软化点的测定方法
Test method of softening polnt for Tubberantl agers and yulcanizing accelerators主题内容与适用范围
本标准规定了用环球法测定试样的软化点。本标准适用厂橡胶防老剂、硫化促进剂软化点的测定。2方法提要
GB 11409.389
将规定重量的钢球置于灌满试样的金属环上，以姐定的加热速度加热此组件，当试样软化，在钢或重力作用下起下降到规定距离时的温度作为软化点。3仪器及试剂
3.1软化点测定器（见图1）。
温度让
深度补让
试样心
定位器
加热器
约100下载标准就来标准下载网
图1软化点测定器
3.1.1钢球：真径9.53mm、质3.5±0.05g的钢制圈球。3.1.2试样环：用黄铜成的链形环，其形状及尺寸冠图2。中华人民共和国化学工业部19B9-03-27批准1990-05-01实施
FOFSE9

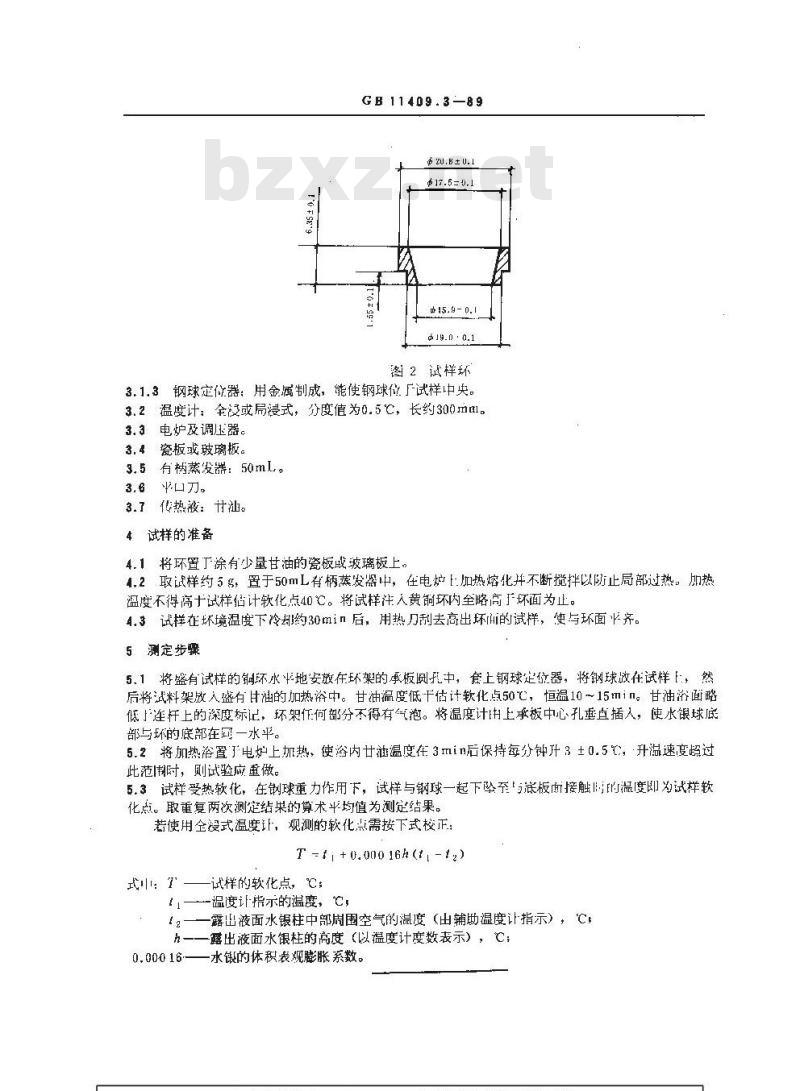

GB11409.3-89
@2U.B±U.1
p17.5=0.1
Φ15.9-0.1
619.0·0.1
图2试样坏
3.1.3钢球定位器：用金属制成，能使钢球位试样中央。3.2温度计：全没或局浸式，分度值为0.5℃，长约300mml。3.3电炉及调压器。
瓷板或玻璃板。
有柄蒸发器：50mL。
传热被：甘汕。
4试样的准备
4.1将环置丁涂有少量甘油的瓷板或玻璃板上。4.2取试样约5g，置于50mL有柄蒸发器中，在电炉E:加热熔化并不断搅拌以防止局部过热。加热温度不得高十试样估计软化点40℃。将试样注入黄铜环内至略高于坏面为止。4.3试样在坏境温度下冷过约30min后，用热刀刮去高出坏环m的试样，使与环面齐。5测定步骤
5.1将盛有试样的铜环水平地安放在环架的承板圆孔中，套上钢球定位器，将钢球政在试样[：，然后将试料架放入盛有甘油的加热浴中。甘油温度低干估计软化点50℃，恒温10～15min。甘油浴面略低连杆上的深度标记，环架作何部分不得有气泡。将温度计由上承板中心孔垂直插入，使水银球底部与环的底部在网一水平。
5.2将加热浴置了电炉上加热，使浴内油温度在3min后保持每分钟升3±0.5℃，升温速度照过此范时，则试验应重做。
5.3试样受热软化，在钢球重力作用下，试样与钢球一起下坠至与底板而接触温度即为试样软化点。取重复两次测定结果的算术半均值为测定结果。若使用全浸式温度让，观测的软化点需按下式校正：T -t++0.00016h(t+-t2)
式中：
-试样的软化点，℃：
一温度计指示的温度，℃，
一露出液面水银柱中部周围空气的温度（出辅助温度让指示），C，一露出液面水银柱的高度（以温度计度数表示），℃：0.00016——水的体积表观膨胀系数。GB11409.3—89
附加说明：
本标准由中华人民共和国化学T业部山西省化工研究所归口。本标准由南京化工厂负责起草。本标准主要起草人李钦南。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
