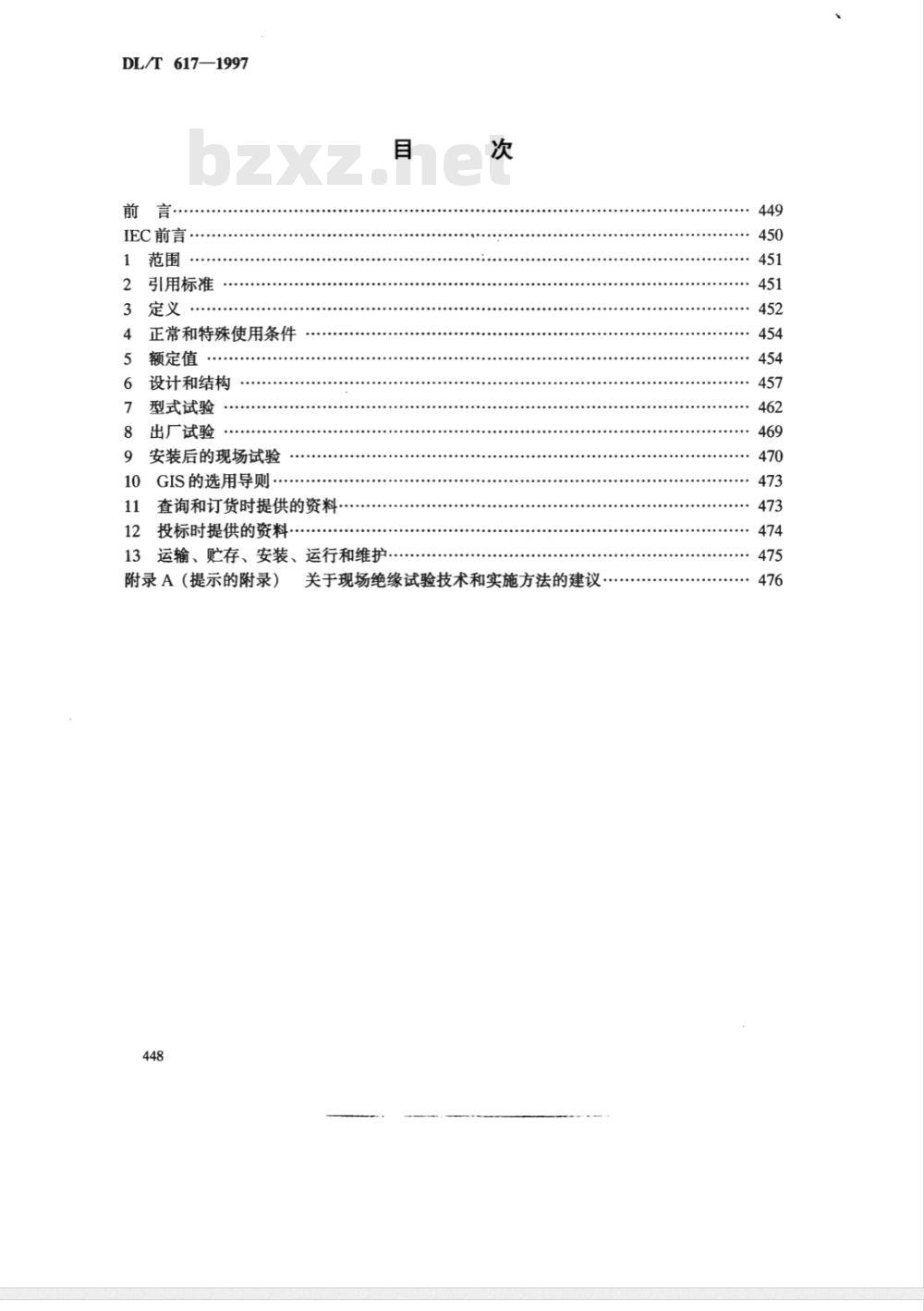

【电力行业标准(DL)】 气体绝缘金属封闭开关设备技术条件

DL/T 617--1997
气体绝缘金属封闭开关
设备技术条件
DL/T617—1997
IEC前言
引用标准
正常和特殊使用条件
额定值
设计和结构
型式试验
出厂试验
安装后的现场试验
GIS的选用导则
查询和订货时提供的资料
投标时提供的资料
13运输、贮存、安装、运行和维护附录A（提示的附录）
关于现场绝缘试验技术和实施方法的建议449

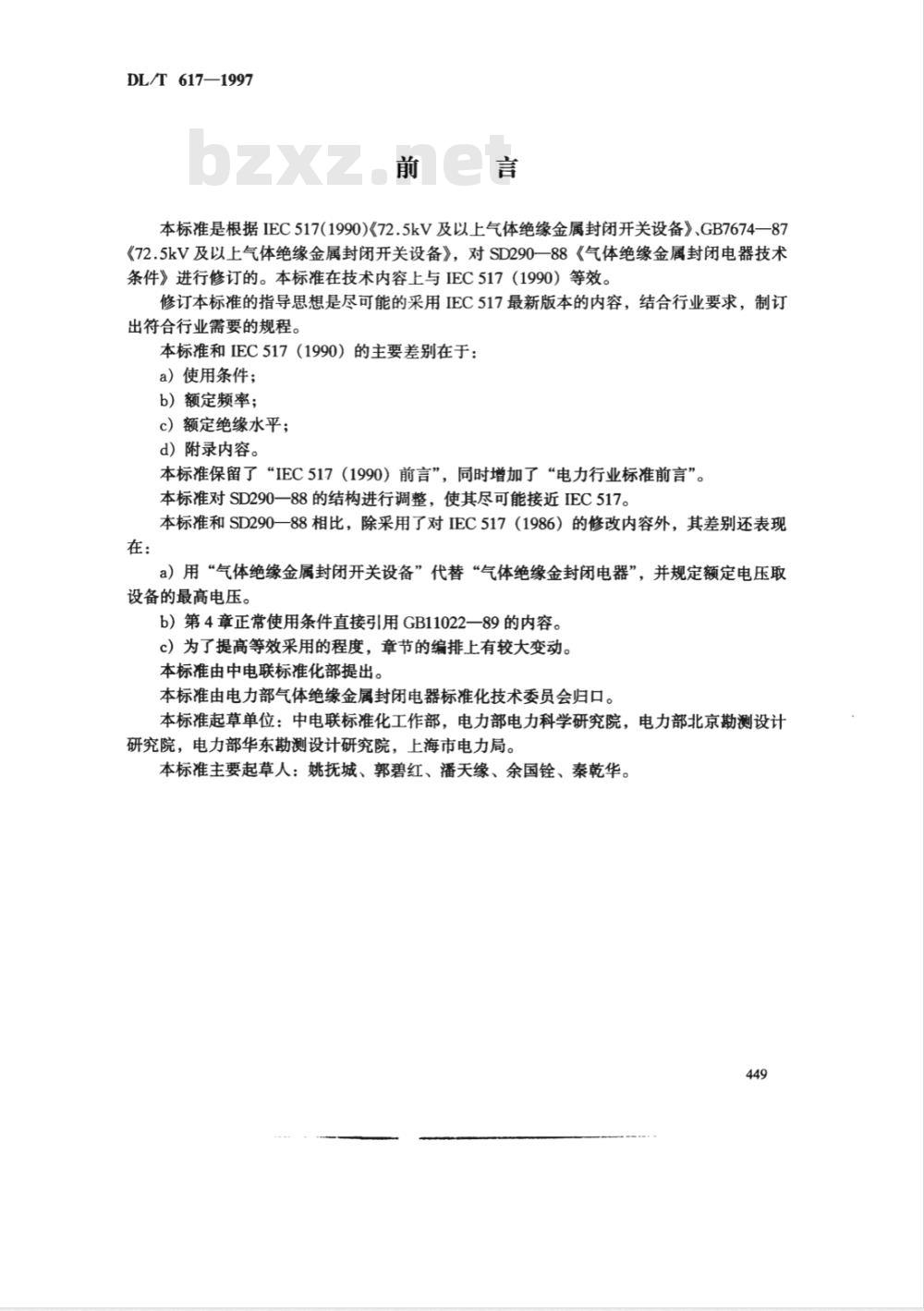

DL/T617—1997
本标准是根据IEC517（1990)《72.5kV及以上气体绝缘金属封闭开关设备》、GB7674一87《72.5kV及以上气体绝缘金属封闭开关设备》，对SD290一88《气体绝缘金属封闭电器技术条件》进行修订的。本标准在技术内容上与IEC517（1990）等效。修订本标准的指导思想是尽可能的采用IEC517最新版本的内容，结合行业要求，制订出符合行业需要的规程。
本标准和IEC517（1990）的主要差别在于：a）使用条件；
b）额定频率；
c）额定绝缘水平；
d）附录内容。
本标准保留了“IEC517（1990）前言”，同时增加了“电力行业标准前言”。本标准对SD290一88的结构进行调整，使其尽可能接近IEC517。本标准和SD290一88相比，除采用了对IEC517（1986）的修改内容外，其差别还表现在：
a）用“气体绝缘金属封闭开关设备”代替“气体绝缘金封闭电器”，并规定额定电压取设备的最高电压。
b）第4章正常使用条件直接引用GB11022一89的内容。c）为了提高等效采用的程度，章节的编排上有较大变动。本标准由中电联标准化部提出。本标准由电力部气体绝缘金属封闭电器标准化技术委员会归口。本标准起草单位：中电联标准化工作部，电力部电力科学研究院，电力部北京勘测设计研究院，电力部华东勘测设计研究院，上海市电力局。本标准主要起草人：姚抚城、郭碧红、潘天缘、余国铨、秦乾华。449
DL/T 617—1997
國前言

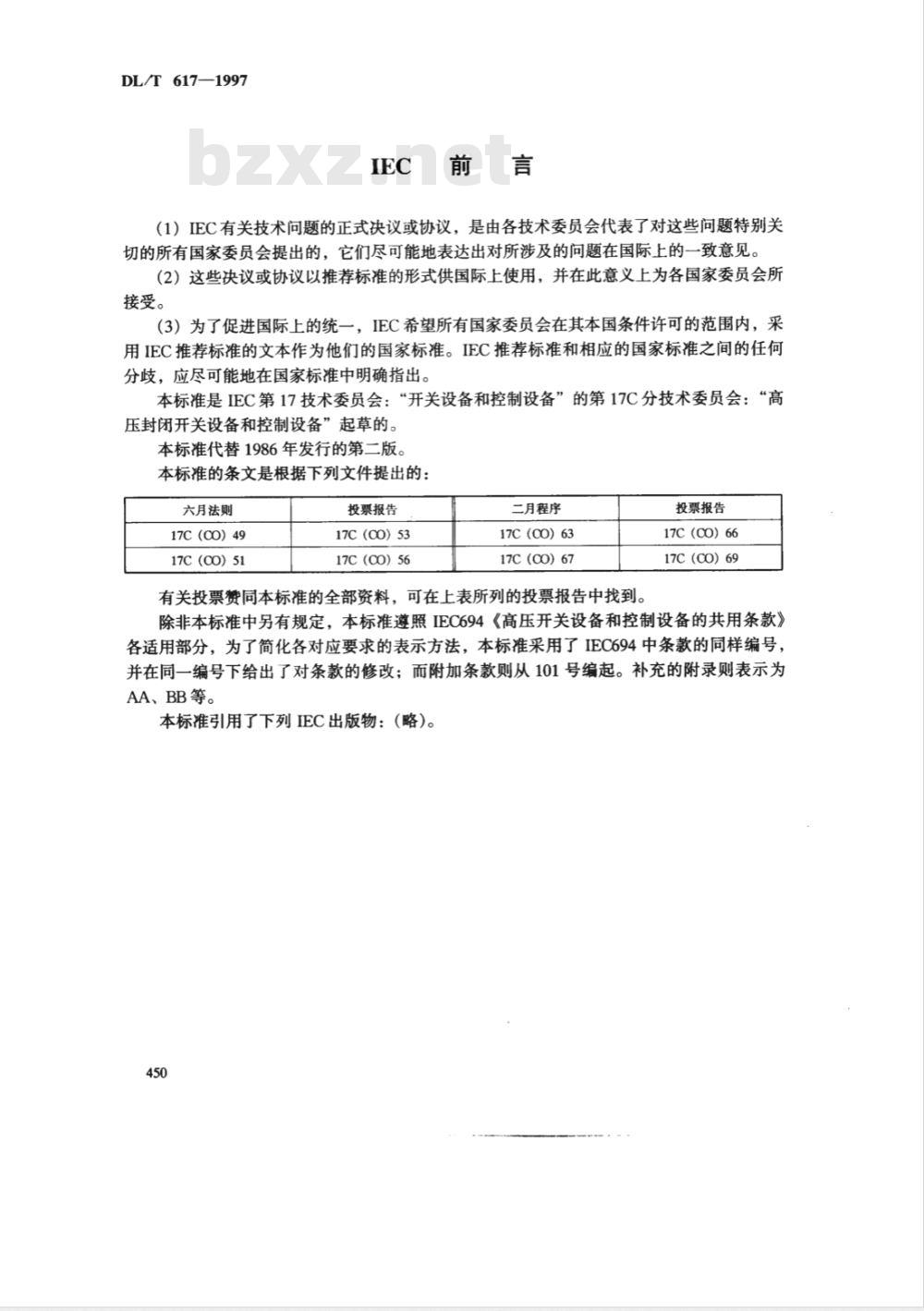

（1）IEC有关技术问题的正式决议或协议，是由各技术委员会代表了对这些问题特别关切的所有国家委员会提出的，它们尽可能地表达出对所涉及的问题在国际上的一致意见。（2）这些决议或协议以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所接受。
（3）为了促进国际上的统一，IEC希望所有国家委员会在其本国条件许可的范围内，采用IEC推荐标准的文本作为他们的国家标准。IEC推荐标准和相应的国家标准之间的任何分歧，应尽可能地在国家标准中明确指出。本标准是IEC第17技术委员会：“开关设备和控制设备”的第17C分技术委员会：“高压封闭开关设备和控制设备”起草的。本标准代替1986年发行的第二版。本标准的条文是根据下列文件提出的：六月法则
17C(00)49
17C(CO)51
投票报告
17C(00)53
17C(00)56
二月程序
17C (00) 63
17C(00)67
有关投票赞同本标准的全部资料，可在上表所列的投票报告中找到。投票报告
17C (CO) 66
17C (CO)69
除非本标准中另有规定，本标准遵照IEC694《高压开关设备和控制设备的共用条款》各适用部分，为了简化各对应要求的表示方法，本标准采用了IEC694中条款的同样编号，并在同一编号下给出了对条款的修改；而附加条款则从101号编起。补充的附录则表示为AA、BB等。
本标准引用了下列IEC出版物：（略）。450

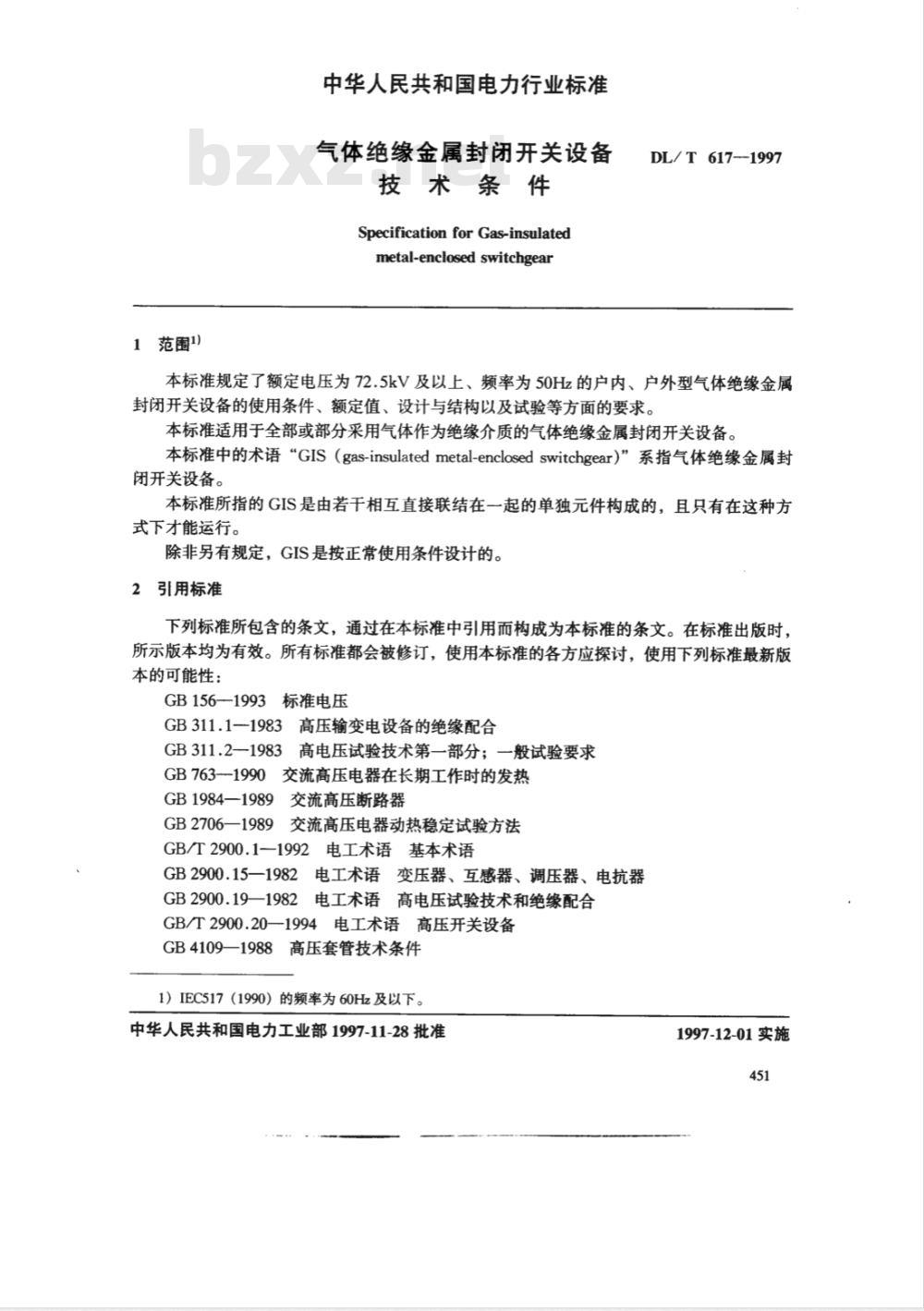

1范围1
中华人民共和国电力行业标准
气体绝缘金属封闭开关设备
技术条件
Specification for Gas-insulatedmetal-enclosed switchgear
DL/T6171997
本标准规定了额定电压为72.5kV及以上、频率为50Hz的户内、户外型气体绝缘金属封闭开关设备的使用条件、额定值、设计与结构以及试验等方面的要求。本标准适用于全部或部分采用气体作为绝缘介质的气体绝缘金属封闭开关设备。本标准中的术语“GIS（gas-insulatedmetal-enclosedswitchgear）”系指气体绝缘金属封闭开关设备。
本标准所指的GIS是由若干相互直接联结在一起的单独元件构成的，且只有在这种方式下才能运行。
除非另有规定，GIS是按正常使用条件设计的。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性：
GB156--1993标准电压
GB311.1-1983高压输变电设备的绝缘配合GB311.21983高电压试验技术第一部分；一般试验要求GB763-1990交流高压电器在长期工作时的发热GB1984—1989交流高压断路器
GB2706—1989交流高压电器动热稳定试验方法GB/T2900.1-—1992电工术语基本术语GB2900.15一1982电工术语变压器、互感器、调压器、电抗器GB2900.19—1982电工术语高电压试验技术和绝缘配合GB/T2900.20—1994电工术语高压开关设备GB4109—1988高压套管技术条件1）IEC517（1990）的频率为60Hz及以下。中华人民共和国电力工业部1997-11-28批准1997-12-01实施
GB5273一1985变压器、高压电器和高压套管的接线端子GB7674—1987
72.5kV及以上气体绝缘金属封闭开关设备GB8905—1988
六氟化硫电气设备中气体管理和检测导则GB 11022—1989
GB11023—1989
高压开关设备通用技术条件
高压开关设备六氟化硫气体密封试验导则GB12022—1989
工业六氟化硫
GB135401992
高压开关设备地震性能试验
GB4051991进口220—500kV高压断路器和隔离开关技术规范BG486—1992
交流高压隔离开关订货技术条件DL/T555一1994气体绝缘金属封闭电器现场耐压试验导则IEC517—199072.5kV及以上气体绝缘金属封闭开关设备IEC694—1994
IEC859—1986
3定义
高压开关设备的共用订货技术条件额定电压72.5kV及以上GIS的电缆连接本标准采用术语的定义，除按GB/T2900.1、GB2900.15、GB2900.19和GB/T2900.20等标准的规定外，还定义了以下的术语。3.1开关设备
主要用于与发电、输电、配电和电能转换有关的开关电器，以及这些开关电器和与其相关联的控制、测量、保护及调节设备的组合的通称。·也可指由这些开关电器和设备以及有关的互连件、附件、外壳和支承构件组成的成套设备（参照GB2900.1一1992的5.1.53）。3.2金属封闭开关设备
除进出线外，其余完全被接地金属外壳封闭的开关设备（参照GB/T2900.20一1994的3.5)。
3.3气体绝缘金属封闭开关设备（GIS）全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备（参照GB/T2900.20—1994的3.1.2)。3.4复合电器（HGIS）
GIS和散开式高压电器的组合。例如汇流母线采用散开式，而其他电器采用GIS。3.5运输单元
不需拆开而适合运输的GIS的一部分。3.6外壳
GIS的一种部件，它用来容纳绝缘气体，使GIS在规定条件下安全地保持必需的额定绝缘水平，并保护设备免受外部影响，同时对人体提供高等级的保护。3.7隔室
GIS的一部分，除了相互连接和控制需用的通道外，它完全被封闭（参照GB/T2900.20—1994的3.12)。
注：隔室可按其中的主要元件命名，如断路器隔室、母线隔室等。3.8元件
在GIS的主回路和与主回路连接的回路中担负某一特定功能的基本部件，例如断路器、452
隔离开关、负荷开关、接地开关、避雷器、互感器、套管和母线等。3.9隔板
GIS中用来分隔相邻隔室的一种部件（参照GB/T2900一1994的4.43）。3.10套管
用于使一根或多根导体穿过外壳并与其绝缘的一种构件，它包括连接用附件。注
导体可以是套管的一个完整部件，或是分开的一个部件。3.11主回路
GIS中用来传输电能的所有导电部分。3.12辅助回路
GIS的控制、测量、信号及调节回路（非主回路）中所有的导电部分。注
GIS的辅助回路包括高压开关的控制和辅助回路。3.13额定值
一般是由制造厂对GIS在规定的使用条件所指定的量值。3.14周围空气温度
按规定条件测定的GIS外壳周围空气的温度。3.15外壳的设计温度
在规定运行条件下，外壳可能达到的最高温度。3.16外壳的设计压力
用来确定外壳厚度的压力。
3.17破坏性放电
在电场作用下伴随绝缘损坏的放电。放电时，电极间的电压迅速下降到零或接近于零（参照GB2900.19—1982的4.4)。注
1该术语适用于固体、液体和气体介质及它们的组合体的放电。2破坏性放电使固体介质永远丧失绝缘强度（非自恢复绝缘），而在液体和气体介质中，绝缘强度的丧失只是暂时的（自恢复绝缘）。3“火花放电”是指在气体或液体介质中发生的破坏性放电。“闪络”是指沿固体介质表面发生的破坏性放电。“击穿”是指在固体介质中发生的破坏性放电。3.18功能单元、单元
GIS的一部分，它包括共同完成某一种功能的主回路及辅助回路的所有元件（参照GB/T2900.20—1994的4.41)。
1功能单元可以根据预定的功能来区分，如进线单元、出线单元等。2间隔是指功能单元的空间结构，常用其宽度和主要元件的布置方式来表征、间隔一般包括一个功能单元，有时按单元的功能称作进线间隔、出线间隔等。3.19伸缩节
用于相邻二个外壳间相接部分的连接，用来吸收热伸缩及不均匀下沉等引起的位移，且具有波纹管等型式的弹性接头。453
4正常和特殊使用条件
除非另有规定，高压开关设备和控制设备及与其形成一个整体的操动机构和辅助设备，要在4.1条列出的正常使用条件下的额定特性时使用。如果实际使用条件不同于这些正常使用条件，高压开关设备和控制设备及配用的操动机构和辅助设备都应设计得满足用户提出的任何特殊使用条件，或应进行协商（见4.2条）。注
也应采取适当措施保证其他元件，如继电器在此条件下能正确工作。4.1正常使用条件
4.1.1户内设备
a）周围空气温度：最高
日温差
允许在-35C时储运。
40℃（24h平均值不超过35℃）；-15℃、-25℃;
15K。
b）海拔高度：1000m及以下。
c）湿度：
日相对湿度平均值不大于95%；
月相对湿度平均值不大于90%。
d）耐受地震能力：
耐震烈度
水平加速度
g为地心引力加速度，9.8m/s。
试验方法：共振、正弦拍波试验法，激振5次，每次5波，间隔2s。一般应在一个完整的三相间隔上进行。若经需方同意，在保证各种等价性的前提下，也可在一个典型单相组装间隔上进行。4.1.2户外设备
a）周围空气温度：最高
40℃（24h平均值不超过35℃）；-35℃；
日温差
25K，32K。
b）海拔高度：1000m及以下。
c）太阳辐射强度：应考虑达到1000W/m2（晴天的中午时）。d）风：风压不超过700Pa（相应于34m/s的风速）。e）耐受地震的能力：同户内设备（见4.1.1)。4.2特殊使用条件
当开关设备和控制设备可能使用在不同于4.1条规定的正常使用条件时，由用户与制造厂协商解决。
5额定值
GIS的额定值如下：
a）额定电压（即最高电压）和相数；b）额定绝缘水平；
c）额定频率；Www.bzxZ.net
d）额定电流（主回路的)；
e）额定短时耐受电流（主回路和接地回路的)；f）额定短路持续时间；
g）额定峰值耐受电流（主回路和接地回路的）)；h）GIS各组成元件（包括它们的操动机构和辅助设备）的额定值；i）用作绝缘的气体的额定密度。5.1额定电压
额定电压表示GIS所在系统的最高电压，即电气设备的最高电压。按GB311.1和GB156规定，GIS的额定电压为：72.5，126（123），252（245），363，550kV。注
1应用户要求，额定电压可选用括号内的数值。2GIS中的元件可按有关标准具有各自的额定电压值。5.2额定绝缘水平
按GB311.1规定，GIS的额定绝缘水平应从表1和表2中选取。表172.5，126，252kVGIS的额定绝缘水平额定电压
(有效值)
126(123)
252(245)
额定雷电冲击耐受电压
相对地、相间
断路器断口
隔离断口
额定1min工频耐受电压
(有效值）
相对地、相间
断路器断口
注：隔离断口包括隔离开关断口及有隔离作用的负荷开关和起联络作用的断路器断口kv
隔离断口
表1和表2中的额定耐受电压值适用于GB311.1规定的标准参考大气条件（温度、压力和湿度）。使用条件偏离标准参考大气条件时，外绝缘的试验电压应按GB311.1和GB311.2的有关规定予以修正。
雷电冲击电压、操作冲击电压（采用时）和1min工频电压耐受试验的额定耐受电压应在表中同一行内选取。
同一额定电压有几个绝缘水平可供选择时，用户应根据绝缘配合研究的结果，并在研究中计及GIS自身份、合产生的瞬态过电压的影响来选取适当的绝缘水平。GIS包括具有确定的绝缘水平的各种元件，虽然选择适当的绝缘水平能基本上避免内部故障，但仍应考虑限制外部过电压的措施（如避雷器、保护火花间隙）。注
1对于套管（如有时）的外绝缘，其额定绝缘水平应符合GB4109的规定。2在尚未得出GIS对其他冲击波形的耐受能力的研究结论之前，按雷电冲击波形和操作冲击波形考虑。
额定雷电冲击耐受电压
(有效值）相对地，相间
（+205）
(+205）
（+315）
（+315）
(+315)
(+315)
表2363、550kVGIS的额定绝缘水平额定操作冲击耐受电压
相对地
(+295)
（+295)
（+450）
(+450)
（+450）
（+450）
额定1min工频耐受电压
(有效值）
相对地，相间
1栏（3）和栏（7）括号中的数值是加在断口对侧端子上的反极性工频电压峰值。栏（3）的数值为0.72U/：3，栏（7）的数值为/2U/3（U为额定电压)。2断口的额定操作冲击耐受电压选栏（6）或栏（7)；取决于高压开关的工作条件，在它们各自的标准中规定。3表中给出的363～550kV设备的1min工频耐受电压仅供参考。5.3额定频率
额定频率为50Hz。
5.4额定电流和温升
5.4.1额定电流
按GB762规定，并优先从下列数值中选取：1250，1600，2000，3150，4000，5000，6300，8000A。
注：GIS的主回路（例如母线、支线等）可具有不同的额定电流值。5.4.2温升
GIS主回路的组成元件的温升，按GB763规定。对于不受GB763限制的元件（如电流互感器、电压互感器等），其温升不得超过这些元件各自标准的规定。
对运行人员易接触的外壳，其温升不应超过30K；对运行人员易接近，但正常操作时不需接触的外壳，其温升可提高为40K；对运行人员不接触的外壳，其温升可提高为65K，但应保证不损害周围的绝缘材料和密封材料，并需作出明显的高温标记。5.5额定短时耐受电流
按GB11022规定，并优先从下列数值中选取：25，31.5，40，50，63，80，100kA。5.6额定峰值耐受电流
按GB11022规定，额定峰值耐受电流等于2.5倍额定短时耐受电流。5.7额定短路持续时间
252（245）kV及以上的GIS为2s；126（123）kV及以下的GIS为4s；负荷开关为2s或4s。
注：经用户和制造厂协商，也可选用1s或3s。456
5.8操动机构和辅助回路的额定电源电压。操动机构和辅助回路的电源电压额定值为电器在操作时在其本身回路端子上测得的电压，如有必要，还包括制造厂提供或要求与开关串接的辅助电阻或附件，但不包括连接到电源的导线。额定电源电压从下列标准值选取。直流电压：24，48，110，220V。交流电压：单相220V；三相380V。注：保护与测量用互感器的二次侧电压不受本标准约束。5.9操动机构和辅助回路的额定电源频率操动机构和辅助回路的额定电源频率是这样一个频率，在此频率下，这些机构和回路的运行条件和温升是确定的。
操动机构和辅助回路的电源频率标准值为0Hz或50Hz。5.10操动机构用压缩空气源的额定压力压缩空气源的压力为操作前储气罐内气体的压力。额定气压值一般从下列标准值选取：0.5，1.0，1.6，2，3，4MPao5.11用作绝缘的气体的额定密度GIS在绝缘气体的额定密度下运行，该额定密度由制造厂选定。绝缘气体的最小运行密度由制造厂规定，低于此密度值，GIS与此有关的额定值不能保证。
GIS中的绝缘气体，可有几个额定密度及与其中相应的几个最小运行密度，各隔室之间可以不同。
6设计和结构
GIS应设计成安全地进行下述各项工作：正常运行、检查和维修，引出电缆的接地，电缆故障的定位，引出电缆或其他设备的绝缘试验，消除危险的静电电荷，安装或扩建后的相序校核或操作联锁等。
GIS的设计，应使协议允许的基础位移或热胀冷缩的热效应不致影响其保证的性能。额定值及结构相同的所有可能要更换的元件应具有互换性。除本标准另有规定外，装在外壳中的各种元件应符合各自的有关标准。6.1对GIS中绝缘气体的要求
制造厂应规定GIS所用气体的类型、数量、质量和密度，且给用户提供更换气体并保持其要求的数量和质量所必需的指导性文件。如果GIS是充六氟化硫气体的，新气的质量标准应符合GB12022的规定。为了防止凝露，充人GIS的新气在额定密度下其露点不应超过－5℃。设备中六氟化硫气体湿度20℃时允许含量见表3。如果有特殊情况，也可由用户和制造厂商定。
表3GIS中SF。气体湿度允许含量（20℃时）隔室
交接验收值
运行值
有电弧分解物的隔室
≤150
≤300
无电弧分解物的隔室
≤500
≤1000
