【电力行业标准(DL)】 火电厂水处理用离子交换树脂选用导则

DL/T771—2001bzxz.net
本标准是根据电力工业部1996年电力行业标准制定、修订计划项目（技综[1996]40号文第22项）的安排制定的。
近20年来，由于火电机组的容量和参数不断提高，对热力系统水汽品质的婴求也不断提高，这促使了离子交换水处理的工艺过程和设备种类日益复杂化和多样化。同时，可供选择的国产和进口离子交换树脂的品种、牌号也越来越多。这使得正确选择离子交换树脂常常不是一件简单的事情。特别是近些年来，随着新建的亚临界压力及以上参数机组的日益增多，凝结水处理系统逐渐被普遍采用。如何选择凝结水处理用离子交换树脂，更成为普遍关心的问题。因此，在总结国内外已有经验教训的基础上，制定火电厂水处理用离子交换树照选用导则，对手合理投资，确保水处理系统正常运行以及避免经济摄失，有着重要的现实意义。本标准的附录A、附录B是标准的附录;本标推的附录C是提示的附录。本标准由电力行业电厂化学标准化技术委员会提出并归口。本标准起草单位：武汉水利电力大学。本标准主要起草人：张澄信、钱、勤、李芹、叶春松、姚爱葬、游喆。本标准由电力行业电厂化学标准化技术委员会负责解释。368
1范围
中华人民共和国电力行业标准
火电厂水处理用离子交换树脂选用导则Guide for selecting ion exchange resinsused in water treatment of thermal power plantDL/T 771-2001
本标准规定了火力发电厂各种水处理设备选用球粒状离子交换树脂（以下简称树脂）时应遵循的原则。
本标准适用于火力发电厂在设计和建设阶段选择树脂或为运行设备选择补充树脂的场合。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5475-~-1985离子交换树脂取样方法GB/T5476-1996离子交换树脂预处理方法GB/T5760-1986氢氧型阴离子交换树脂交换容量测定方法GB/T119911989离子交换树脂转型膨胀率测定方法GB/T12598-1990离子交换树脂强度测定方法（渗磨法）DLT519--1993火力发电厂水处理用离子交换树脂验收标难DL/T673-1999火力发电厂水处理用001×7强酸性阳离子交换树脂报废标准DLT5068-1996火力发电厂化学设计技术规程3选群离子交换树脂的蒸本原则
3.1树脂种类的选择
3.1.1补给水处理系统
补给水处理系统应根据设计所采用的离子交换单元，经技术经济比较选择树脂。3.1.2冷却水处理系统
散开式循环冷却水系统补充水需采用离学交换处理时，宜采用弱酸性树脂。3.1.3麟结水处理
凝结水处理采用的前置阳床、灌床或分床式处理的阴床和阳床，宣采用强酸性、强碱性树。3.1.4内冷水处理
内冷水处理用的混床宜采用强酸性、强性树脂。3.2树脂的选择
水处理中各种离子交换单元宣采用DLT5191993中所述及的各种牌号树脂。在经过认真的技术，经济论证后，也可以采用其它品种的树脂。3.3新品种树躺的选用
对DL/T519-1993中未涉及、但已鉴定过的新品种树脂，须经与现场相同或类似条件下的试验室中华人民共和国国家经济贸易委数会200110-08批准2002-02-01实施
DL/T 771..-2001
模拟试验或现场运行试验，证明其可行性后，方能在生产中采用，并且在订货时，必须详细说明对其性能的要求及测定法，以便在验收时照此执行。3.4国外树脂的选用
阅外树服的选用按3.23.3的要求进行。3.5补充树脂的选择
在设备中补充树脂时，宣采用本厂同期使用中的同种树脂。无本厂同期使用中的同种树脂时，应采用交换容量、强度、均一系数不低于原树脂，而其他基本性能指标与原来基本相同的同牌号或同类型的新树脂。尽量避免新旧树脂混合使用。3.6供货树脂的离子型
供货树脂的离子型宜为基准型，即强酸性阳树为钠型，强碱性阴树暂为氯型，弱性阳树脂为氢型，弱碱性阴树脂为游离胺型。对用于凝结水处理的强碱性阴树脂，地可以指定以硫酸型供货。但在订货时，必须详细说明对其性能的要求及测定方法，以便进行供货验收。在树脂出厂至投运的时间较短（夏季2个月以内、冬季3个月以内）的情况下，为现场投运方便，用户也可以指定强酸性阳树脂为已预处理并再生好的氢型，强碱性阴树脂为已预处理并再生好的氢氧型供货。其具体的再生度，由用户据现场运行条件和对出水的水质要求提出。但对将较长时间库存的树脂，仍宜为基准戳。
3.7按基准型足量供货的判断
对以基推型供货的各种树脂，其原样树脂的转基准型体积收缩率不应大于1.5%。原样树脂转基准型体积收缩率的测定方法见本导则附录A。3.8同设备中有两种或三种树脂的选择在间-设备中有两种或三种树脂配合使用时（如混合床、三层混床、双层床、双室床和双室浮床等），应按101./T519-1993表1中对这类设备所规定的树脂型号和牌号及相应的质量标准来选用树脂。否则，应按本导则3.3的要求决庭。3.9混床中阴、阳树脂粒度的选择对在混床中采用的阴、阳树脂，在确定两种树脂的粒度和密度的搭配时，应兼顾再生时两种树脂易于分离和再生后两种树脂又易于混合两方面的要求。4对树脂类型和牌号的选择
4.1钠离子软化处理系统宜采用001×7型树脂。4.2补充水处理系统复床级除盐中的强酸性阳树脂和强碱性阴树脂，宜采用001×7和201×7或201×4树脂：补充水处理系统混床中的强酸性阳树脂和强碱性阴树脂，宜采用001×7和201×7树脂，在进行体外清洗或体外再生频整的情况下，可以考虑采用强度较高的其他类型的树脂（如ID001、D201和凝胶型均粒树脂等）。
4.3混床中的强酸性阳树脂和强碱性阴树韬可以不同时为大孔型或凝胶型。4.4在除盐系统未采用弱藏性阴树脂的情沉下，阴离子交换一般宜采用1型强碱性阴树（如201×7、20！×4或D201）.但为提高阴树脂的工作交换容量和周期制水量，并降低再生剂比耗，也可以采用1型强碱性阴树脂（如D202）；在复床-级除盐后面没有混床的情况下，阴床宜采用1型强碱性阴树脂；在弱碱性和强碱性阴树脂联合应用的情况下，宜采用1型强碱性阴树脂。1型强碱性阴树脂中，201×4与201×7相比，201×4的抗有机物污染能力较好，再生效率进较高，体积交换容量虽稍低，但工作交换容过与201×7相当。
4.5为提高阴树脂的抗有机物污染的能力，可以采用弱碱性和强碱性阴树脂联合应用、丙烯酸系强碱性阴树脂或大孔型苯乙烯系强碱性阴树脂。为此目的而采用大孔型苯乙烯系I型强碱性阴树脂（如370
DL/T 771-2001
1D201）时，需在具体使用条件下，经试验证明其确有较好的抗有机物污染能力。大孔型苯乙烯系强碱性阴树脂与烯酸系强碱性阴树脂相比，后者的抗有机物污染能力较好。但在水温高于40C的条件下，不宜采用丙烯酸系强碱性阴树脂。5凝结水处理用树脂的选择
5.1凝结水处理用树脂的基本质量标准5.1.1凝结水处理混床及阳层混床用大孔型强酸性和强碱性树脂应符合DI./T519-1993中对D001MB和D201MB的技术要求，但均一系数应小于等于1.3。5.1.2分床式凝结水处理用大孔型强酸性和强碱性树脂+应符合DL/T519-1993中对D001和D201的技术要求。
5.1.3凝结水处理混床及阳层混床用凝胶型强酸性和强碱性树脂的均系数应小于等于1.3，强度应符合DI/T5191993中对D001MB和D201MB的技术要求，其他指标应符合DL/T519-1993中对001×7MB和201X×7MB的技术要求。5.1.4分床式凝结水处理判凝胶型强酸性和强碱性树脂的强度，应符合D1./T519一1993中对D001或D201的技术要求，其他指标应符合DL/T519--1993中对001×7和201×7的技术要求。5.2对凝结水处理用树脂性能的补充要求5.2.1树脂的抗渗透压冲击能力
在凝结水处理混床运行周期短于5d（如因凝结水pH值高等原因），载在混床体外再生系统采用浮选分离法时，应对拟选用的强酸性和强碱性树脂（尤其是凝胶型树脂）进行抵抗反复渗透压冲击能力的测定，要求其强渗磨圆球率大于90%。强渗磨圆球率的测定方法见本导则附录B。5.2.2阴树脂的耐热性能
在凝结水温度有可能较长时间（每年3个月以上）在50C以上时，应对阴树脂的耐热性能进行测定，要求其在95C下恒温100h后，其强碱性基团的下降率不超过13%。真体测定方法见本孵则附录C。5.2.3中压与低压凝结水处理系统中的树脂要求对用于中压凝结水处理系统的树脂，与用于低压凝结水处理系统的树髓相比，在质量标准方面没有特殊的要求。
5.3凝结水处理混床中阴、阴树脂的体积比对凝结水处理混床中阴、阳树脂的体积比，应参考DL/T5068一1996附录H确定，同时还应参考在相近条件下工作的同类型设备的运行经验。在下列情况下，应适当减少混床中阳树脂的比例（反之，则应适当减少阴树脂的比例）：
a）有前置氢型阳床；
b）直冷式空冷机组与润接式空冷机组相比；c）凝结水pH值较低，特别是当采用联合水工况或中性水工况时；d）冷却水含盐量高，特别在采用苦崴水或海水时；e）凝汽器的冷却水泄漏率可能较高时；f）凝结水温度高：
g）拟采用氨化混床方武运行。
6同种牌号树脂的择优
6.1对符合DI./T519-1993所规定的相应质量标准的不同厂家生产的同种牌号树脂，应从各厂树脂的质量、价格、现场应用业绩，技术资料是否详尽完整，以及供货时间和售后服务的承诺等方面综会考来选定供贷产家。
6.2在树脂质量的选优方面，用户应根据自已的具体使用条件和要求，有侧重地选择某一项或某几项371

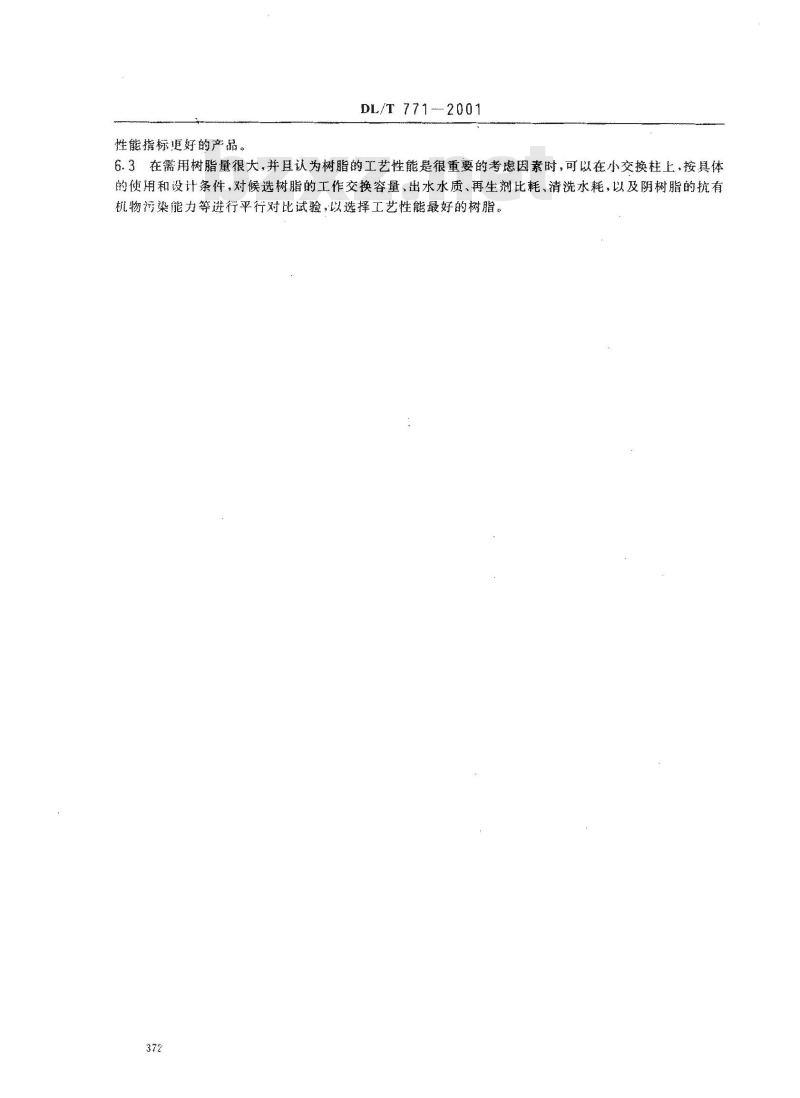

性能携标更好的产品。
DL/T771-2001
6.3在需用树脂量很大，并且认为树脂的工艺性能是很重要的考虑因素时，可以在小交换柱上，按具体的便用和设计条件，对候选树脂的工作交换容量、出水水质、再生剂比耗、清洗水耗，以及阴树脂的抗有机物污染能力等进行平行对比试验，以选择工艺性最好的树脂。372
A1适用范围
DL/T 771-2001
附录A
（标准的附录）
离子交换树脂转基准型体积收缩率的测定方法本方法适用于测定各种类型离子交换树脂经转基准型处理后的体积收缩率。其测定结果主要用于对以基准型供应的到货树脂是否足量进行估计。A2仪器与设备
A2.1玻璃交换柱：同GB/T5760--1986。A2.2分液漏斗：同GB/T5760-1986。A2.3量筒：50ml，在10C～30C下校正（方法详见GB/T11991--1989中6.3）。A3试剂与溶液
A3.1纯水：25C时的电导率小于3uS/cm。A3.25%氯化钠溶液：将50g化学纯氯化钠溶于纯水中，用纯水稀释至1L，摇匀，A3.34.5%盐酸溶液：将1份体积的化学纯盐酸（相对密度1.19)倒人9份体积的纯水中，摇匀。A3.44%氢氧化钠溶液：用40g化学纯氢氧化钠溶于纯水中，用纯水稀释至1L，摇勾。A3.55%硝酸银溶液：称取5g分析纯硝酸银，溶于95mL纯水中。A3.60.1%甲基橙指示液。
A3.71%酚酸指示液。
A4取样
按（iB/T5475一1985的规定，由发货（或到货）的原始包装容器中取出最终量不少于11.的湿态树脂样品。
A5操作步骤
A5.1用50ml量简取约30mL样品，置于100mL烧杯中，用纯水漂洗2次，然后用纯水浸泡1h以上。A5.2尽量倾尽树脂层面以上的水分，将烧杯内树脂搅拌均匀。A5.3在50mI.量筒中预先加人10C～30C的纯水约10mL，然后用牛角匙将烧杯中的树脂，逐渐全部加人到50ml量简中，敲实至量筒中树脂体积不变时读数，记下树脂体积（估计到小数点后一位）。A5.4将量筒中树脂全部倒回100mL烧杯中，重复A5.2、A5.3的操作。A5.5如上述两次测定结果之差小于1%，则以这两次测定结果的平均值，作为样品的原始体积V（mI）。否则，应再重复A5.4的操作，直到相邻两次测定结果之差小于1%，并以最后两次测定结果的平均值，作为样品的原始体积Vi。A5.6按GB/T5760--1986的5.3.1所述，将玻璃交换柱装好，确认柱内水面高出砂芯5cm，并且砂芯以下没有气泡。
A5.7将上述样品全部转人至玻璃交换柱中。A5.8将分液漏斗装接在交换柱上面，按树脂的类型在分液漏斗中分几次加人表A1中所规定品种和数量的溶液，调节交换柱出口阀，使该溶液在30min～~40min之内通过树脂层。然后用纯水以15ml/min~20ml./min的流量洗涤至表A1所规定的终点。373
树脂种类
强酸性阳树脂
强碱性阴树脂
弱酸性阳树脂
弱碱性阴树脂
DL/T 771--2001
各类离子交换树脂转基准型体积收缩率测定条件一览表转基准型用溶液
5%氟化钠溶液
5%氯化钠溶液
4.5%盐酸溶液
4%氢氧化钠溶液
溶液量/ml
洗涤终点
硝酸银指示液检验无白色沉淀
硝酸银指示液检验无白色沉淀
pH≥4.3（甲基橙检验显橙色）
pH≤8.3（酚检验显无色）
A5.9将交换柱中树脂转移至100mL烧杯中，用纯水浸泡1h以上。A5.10按A5.2~~A5.5方法操作，以最后两次测定结果的平均值，作为样品转成全部为基准型后的体积V2(ml）。
A6计算
离子交换树脂转基准型收缩率E（%)按式A1计算：E-
A7允许差
室内允许差为0.30%，室间允许差为0.42%。A8说明
（A1）
如上述测定结果为负值，也属正常。因为新树脂在清洗和转型过程中，有可能发生不可逆膨胀，同时，树脂中也可能含有更小体积的离子型，如强酸性阳树脂的钙型，弱碱性阴树脂中的氯型强碱性基团。374
B1适用范围
DL/T 771-2001
附录B
(标准的附录）
水处理用强酸（碱）性离子交换树脂强渗磨圆球率的测定方法本方法适用于测定火电厂凝结水处理用强酸(碱)性离子交换树脂抵抗反复渗透压冲击的能力。B2仪器与设备
B2.1玻璃交换柱和分液漏斗：同GB/T5476—1996的1.1和1.2。B2.2（GB/T54751985、GB/T12598—1990和DL/T6731999三项标准中的有关仪器与设备。B3溶液
B3.1氢氧化钠溶液：浓度为1.00mol/L士0.01mol/L，用化学纯氢氧化钠配制。B3.2盐酸溶液：浓度为1.00mol/L士0.01mol/L，用化学纯盐酸配制。B3.3氟化钠溶液：1%，用化学纯氯化钠配制。B3.4纯水：电导率小于3μS/cm（25C）。试验样品的准备
B4.1取样
新树脂按GB/T5475取不少于500mL的树脂原样，混匀后备用；旧树脂按DL./T673中附录A取样。
B4.2转基准型
B4.2.1将约50mL样品置于玻璃交换柱中，按GB/T5476--1996中的3.2用纯水反洗。B4.2.2采用GB/T54761996中图2的预处理装置，使2000ml的1%氯化钠溶液自上而下通过树脂层，流量为30mL/min，接着用纯水以150mL/min流量进行洗涤，直到在约10mL流出液中加人一滴硝酸银指示液，不显浑浊为止。然后，将树脂取出，置于纯水中备用。B5操作步骤
B5.1反复渗透压冲击
B5.1.1按GB/T12598--1990中的7.1.1~7.1.2操作。B5.1.2按GB/T12598—1990中的7.1.3~~7.1.4重复操作五次。B5.1.3将经上述处理的样品移入小烧杯中，尽量倾去多余水分，并将树脂搅拌均勾。B5.2滚磨
按（GB/T12598—1990中的7.2操作。B5.3分离和称量
按GBT12598.-1990中的7.3操作
B6测定结果的计算
B6.1强渗磨圆球率(即经反复渗透压冲击后的磨后圆球率)S(%)按式(B1)计算：S
（B1）
式中：m1--圆球颗粒的质量，g;m2-———破碎颗粒的质量,g。
DL/T 771-—2001
B6.2取两次测定值的平均值作为测定结果。测定结果保留小数点后两位。充许差
室内允许差：1.40%。室间允许差：2.00%。376
C1适用范围
DL/T771-2001
附录C
（提示的附录）
水处理用强碱性阴离子交换树脂耐热性能的测定方法本方法适用于火电厂水处理用强碱性阴离子交换树脂耐热性能的测定。C2仪器与设备
C2.1恒温水浴：水温波动士1C。C2.2具塞磨口三角瓶：250mL。
C2.3本方法引用标准中的其他有关的仪器与设备。C3试剂与溶液
本方法引用标准中的有关的试剂与溶液。C4试验样品的准备
C4.1取样
新树脂按GB/T5475—1985取样约100mL，混勾备用，旧树脂按DL/T673-1999中附录A取样约100ml混匀备用。
C4.2预处理
按GB/T5476取50mL上述样品进行预处理。C4.3转OH型处理
取约15mL树脂，按GB/T5760—1986中的5.3进行处理。C4.4分样称量
将经上述处理并已除去外部水分的样品，用天平称出四份，每份约2.5g，按顺序标为1、2、3、4号，各份样品的质量顺序为m1,m2,m3,mz。C5 树脂受热前湿基强碱性基团交换容量的测定C5.1取1、4号样品做平行测定，按GB/T5760—1986中的5.6操作。C5.2按GB/T5760---1986中的6.3计算树脂受热前湿基强碱性基团交换容量。平行测定的两次测定值之差不得大于0.05mmol/g（湿，OH型）。C5.3取两次测定值的平均值作为测定结果。C6测定步骤
C6.1恒温受热处理
C6.1.1将2、3号样品，分别置于250mL具塞磨口三角瓶中，各加人200mL纯水，并在其瓶塞和瓶口之间，夹放一窄条耐微波塑料薄膜，以防在恒温受热过程中塞子和瓶口粘牢。C6.1.2在水浴锅中注人纯水，并预先升至95C士1C。C6.1.3将装有水和树脂样品的具塞磨口三角瓶放置于95C的恒温水浴中，持续恒温100h。在恒温过程中，应向水浴中滴加纯水，以维持水浴中稳定的水位。同时，还应随时向样品瓶中补充约95C的纯水，以使样品瓶中的水量维持在150mL～200mL。377
DL/T 771--2001
C6.1.4在恒温100h时，将样品瓶取出，放置于凉水盆中、使其在10min之内降温至30C以下。C6.2再转OH型处理
C6.2.1按GB/T5760-1986中的5.3.1操作，但须用纯水代替自来水进行处理。C6.2.2按GB/T5760-1986中的5.3.2的方法操作，将样品瓶中恒温受热后的全部树脂转人交换桂中。
C6.2.3按GB/T57601986中的5.3.3~5.3.4的方法操作，但2mol/L氢氧化钠的量为350mL，用约1h通完。
C6.3测定
C6.3.1将交换柱中的树脂再全部移人干净的具塞磨口三角瓶中，注意留在交换柱砂芯上的树脂颗粒不得多于3粒。
C6.3.2将三角瓶中的水倾尽，然后用干净滤纸吸去大部分的树脂外部水分，注意不要带出树脂颗粒。C6.3.3按GB/T5760-1986中的5.6.2~5.6.4方法操作。C7计藓
C7.1强碱性阴树脂受热后，湿基强碱性基团交换容量按下式C1计算：E
武中E-
受热后湿基强碱性基团交换容量，mmol/L：C,熬酸标准溶液的浓度，mol/L
V滴定浸泡液消耗的盐酸标准溶液的体积，mLm-恒温受热前该份样品的质量，.。C7.2强碱性阴树脂受热后、强碱性基团下降率P(%）按下式计算：Ese
武中：E..
树脂受热前的基强碱性基团交换容量，mmol /L。C7.3取两次强碱性基团下降率测定值的平均值作为测定结果。C8充许差
室内允许差为2.7%，室间允许差为3.8%。378
(C1）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
