【行业标准】 混凝土面板堆石坝挤压边墙技术规范

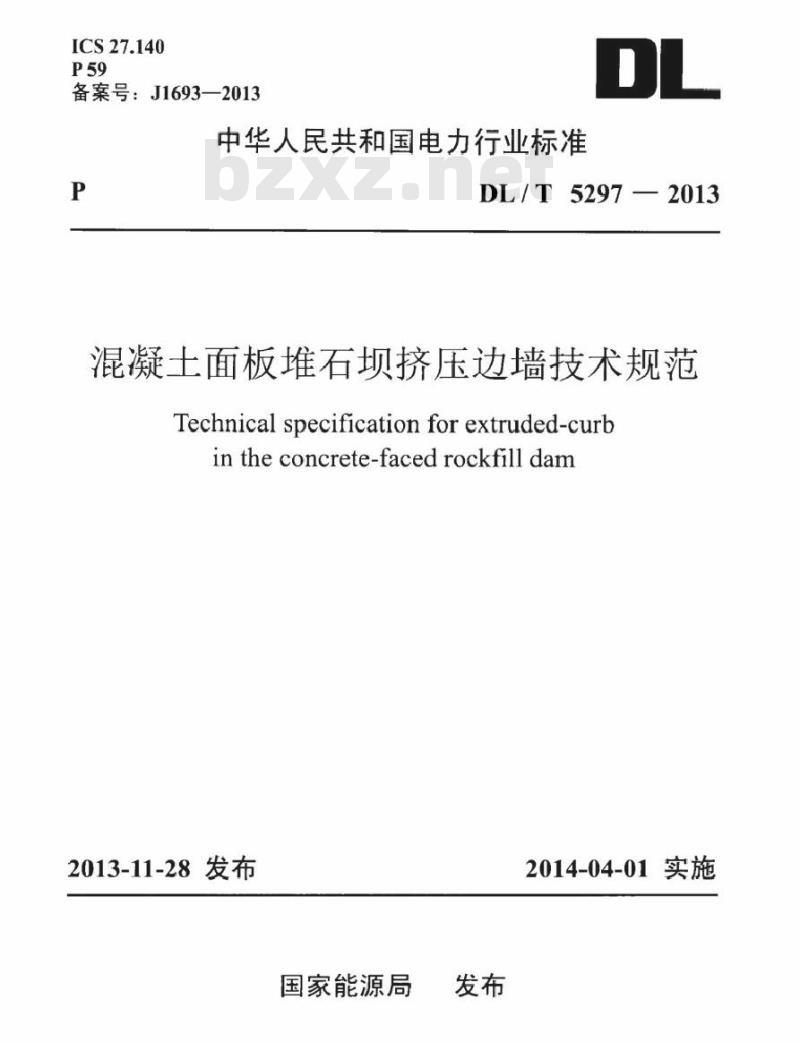

ICS27.140
备案号：J1693—2013
中华人民共和国电力行业标准
DL/T5297—2013
混凝土面板堆石坝挤压边墙技术规范Technical specificationfor extruded-curbinthe concrete-faced rockfilldam2013-11-28发布
国家能源局
2014-04-01实施

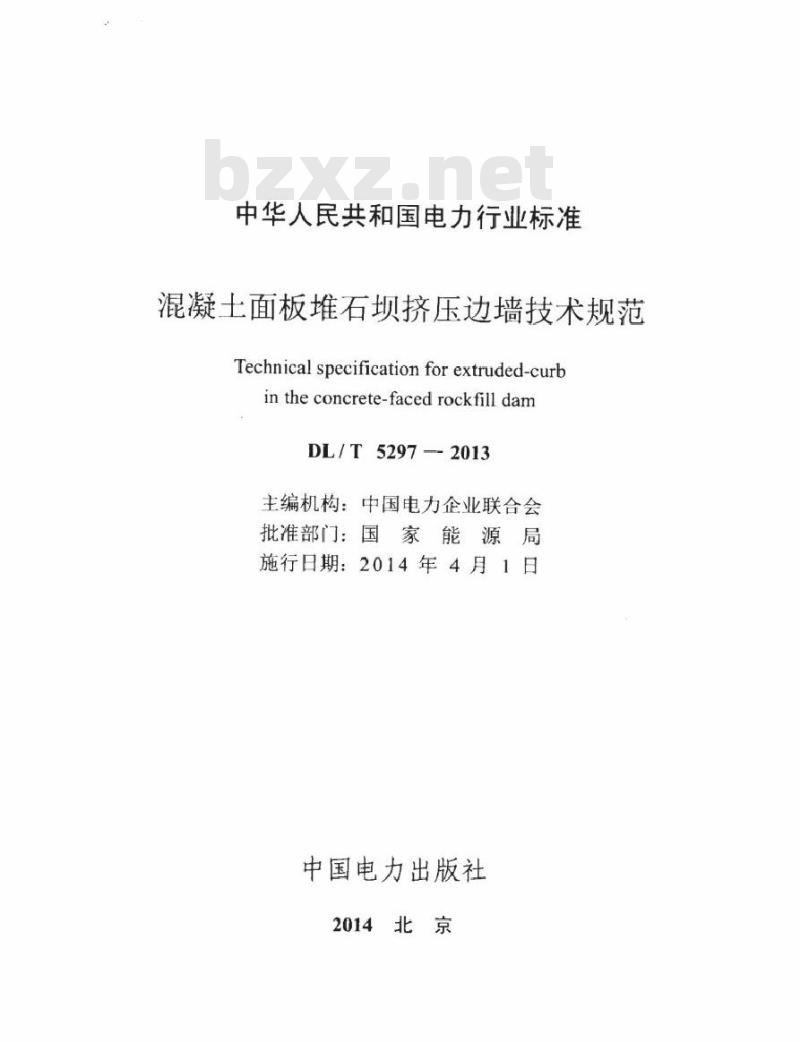

中华人民共和国电力行业标准
混凝土面板堆石坝挤压边墙技术规范Technical specificationforextruded-curbin the concrete-faced rockfill damDL/T5297-2013
主编机构：中国电力企业联合会批准部门：国家能源局
施行日期：2014年4月1日
中国电力出版社
2014北京
DL/T5297-2013

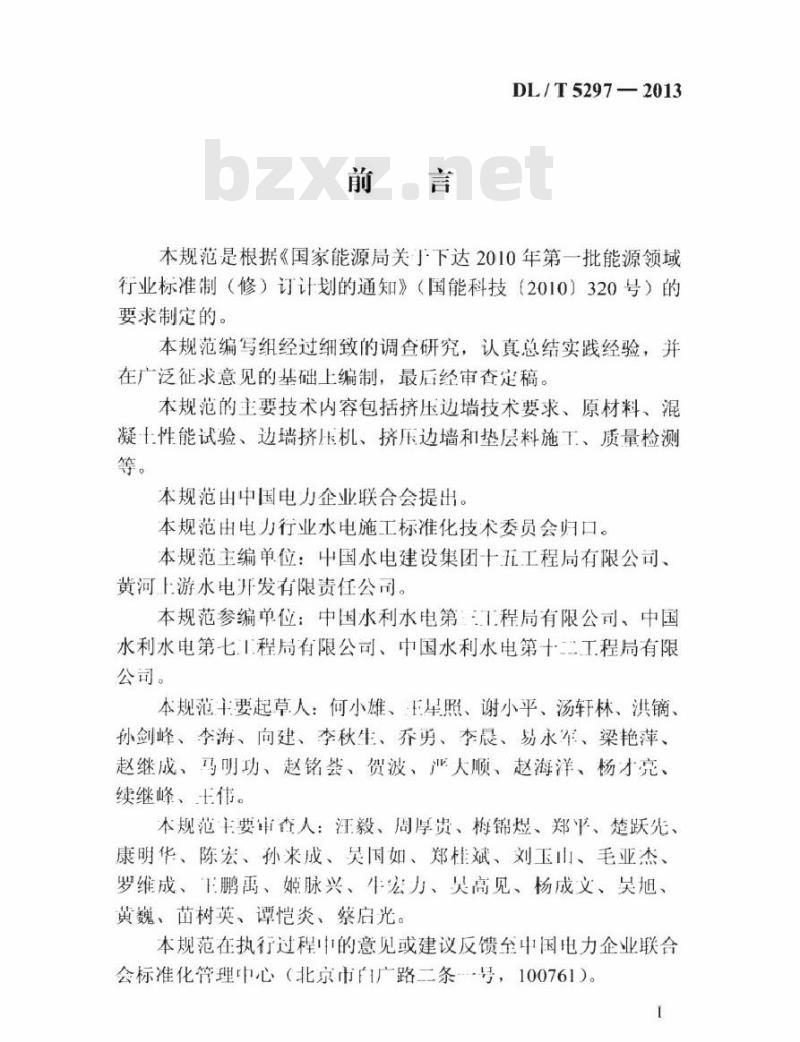

本规范是根据《国家能源局关于下达2010年第一批能源领域行业标准制（修）订计划的通知》（国能科技（2010）320号）的要求制定的。
本规范编写组经过细致的调查研究，认真总结实践经验，并在广泛征求意见的基础上编制，最后经审查定稿。本规范的主要技术内容包括挤压边技术要求、原材料、混凝十性能试验、边墙挤压机、挤压边墙和垫层料施工、质量检测等。
本规范出中国电力企业联合会提出。本规范由电力行业水电施工标准化技术委员会归口。本规范主编单位：中国水电建设集团十五工程局有限公司、黄河上游水电开发有限责任公司。本规范参编单位：中国水利水电第程局有限公司中国水利水电第七1程局有限公司、中国水利水电第十工程局有限公司。
本规范士要起草人：何小雄、王星照、谢小平、汤轩林、洪、孙剑峰、李海、向建、李秋生、乔男、李晨、易水、梁艳萍、赵继成、马明功、赵铭荟、贺波、严大顺、赵海洋、杨才亮、续继峰、王伟。
本规范主要审查人：汪毅、周厚贵、梅锦煜、郑平、楚跃先、康明华、陈宏、孙来成、吴国如、郑桂斌、刘玉山、毛亚杰、罗维成、王鹏禹、姬脉兴、牛宏力、昊高见、杨成文、吴旭、黄魏、苗树英、谭恺炎、祭启光本规范在执行过程的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市厂路二条号，100761）。DL/T5297—2013

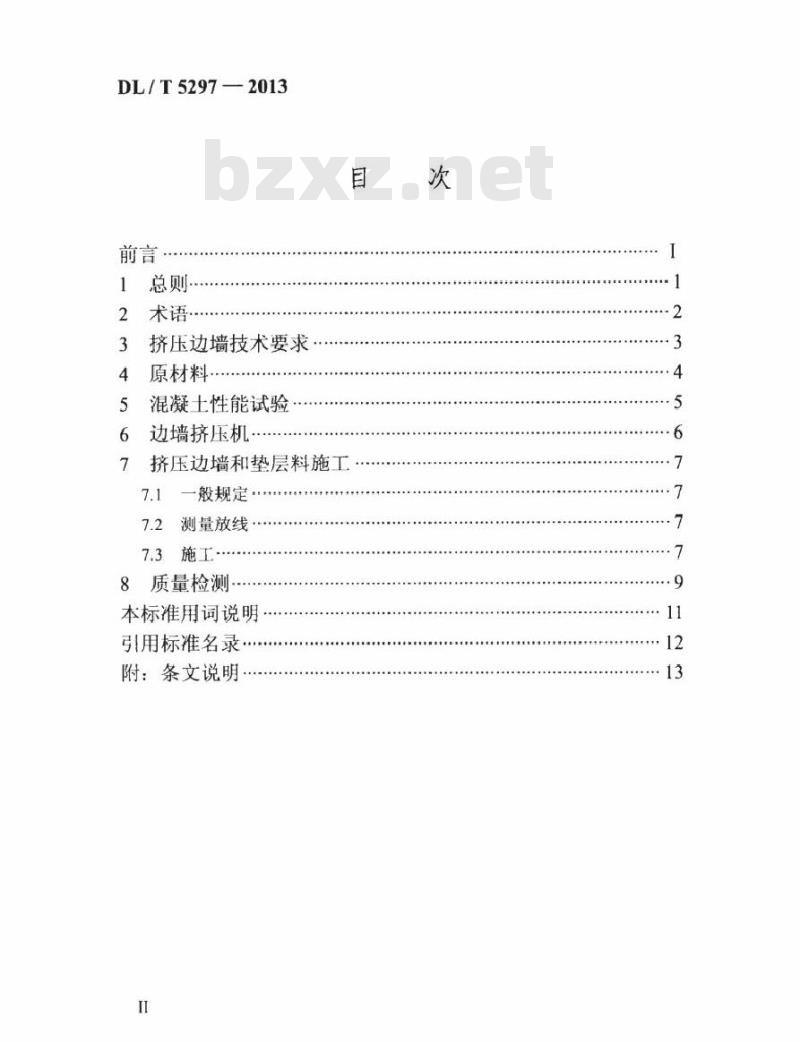

术语·
挤压边墙技术要求
原材料.
混凝土性能试验
边墙挤压机
挤压边墙和垫层料施工
一般规定·
测量放线
8质量检测
本标准用词说明
引用标准名录
附：条文说明

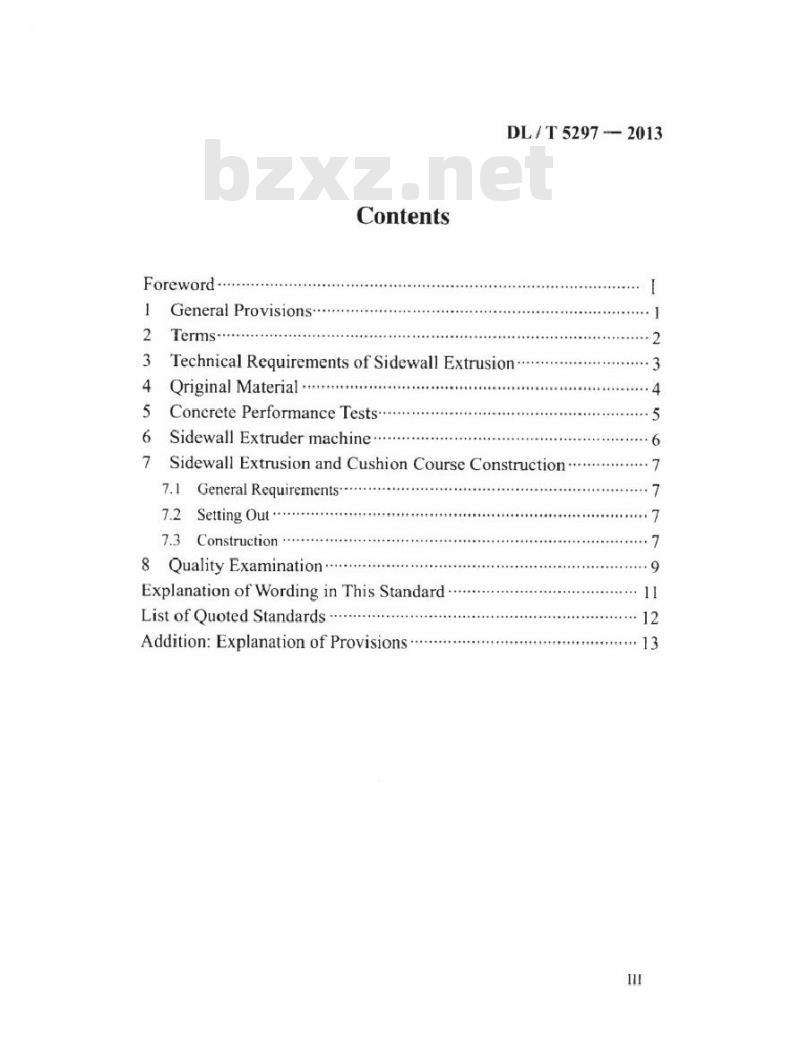

Foreword
GeneralProvisions:
Contents
DL/T5297--2013
Technical Requirements of Sidewall Extrusion:Qriginal Material .
ConcretePerformanceTests..
Sidewall Extruder machine
Sidewall Extrusion and Cushion Course Construction7.1GeneralRequirements
7.2SettingOut
7.3Construction
8QualityExamination
Explanationof WordinginThisStandardListofQuotedStandards
Addition:ExplanationofProvisions6
DL/T5297-2013
1.0.1为规范混凝土面板堆石坝挤压边墙施工，保证施工质量，制定本规范
1.0.2本规范适用于150m以下的混凝土面板堆石坝挤压边墙施工，150m以上的混凝土面板堆石坝使用挤压边墙施工时，宜进行论证。
1.0.3挤压边墙施工除应符合本规范规定外，尚应符合国家现行相关标准的规定。
DL/T5297—2013
2术语
2.0.1挤压边墙extrudedcurb
将水泥、砂石混合料（最大粒径不宜超过20mm）、外加剂等加水拌和均匀，采用挤压成型的工艺施工而成的墙体。2.0.2边墙挤压机sidewallextrusionmachine采用挤压方式成型混凝士边墙的专用设备。2.0.3抗压强度超强率compressivestrengthofsuperrate挤压边墙混凝士实测抗压强度大于设计强度的检测组数占总检测组数的百分率。
DL/T5297—2013此内容来自标准下载网
3挤压边墙技术要求
3.0.1挤压边墙断面宜为梯形，高度应与垫层料压实厚度一致，宜为40cm，顶宽宜为10cm，迎水面坡度与垫层料上游设计边坡致，背水面坡比宜为8:1。
3.0.2挤压边墙在挤压成型施工过程中，应在混凝土拌和物中添加速凝剂，成型的混凝土宜在3h内满足垫层料碾压要求，且抗压强度宜不低于1MPa。
挤压边墙宜采用专用挤压机成型。3.0.3
挤压边墙成型后外形尺寸应满足表3.0.4的要求。3.0.4
表3.0.4挤压边墙外形尺寸要求
检测项目
上游边坡法线方向偏差
上游坡面平整度
技术要求
-80mm~+50mm
2m范围内误差为士25mm，且平滑过渡，无突变挤压边墙混凝士28天龄期性能指标宜满足表3.0.5的要求。3.0.5
挤压边墙混凝土28天性能指标要求检测项目
抗压强度
抗压弹性模量
渗透系数
十密度
技术要求
≤5MPa
8000MPa
10-cm/s10-2cm/s
DL/T5297—2013
4原材料
挤压边墙混凝士的原材料品质和质量应符合DL/T51444.0.1
《水工混凝十施工规范》的规定，并满足设计要求。4.0.2选用的水泥强度等级不宜高于42.5。4.0.3速凝剂宜选用性能稳定的产品，按同批号同厂家每2t取样检测次，结果符合DL/T5100《水工混凝土外加剂技术规程》的相关要求。
4.0.4粗集料最大粒径20mm，小于5mm的颗粒含量宜为30%~55%，含泥量小于7%。
5混凝士性能试验
DL/T52972013
5.0.1挤压边墙混凝土应满足低强度、低弹模、半透水的特点，混凝土拌和物的性能应满足挤压施工的需要。混凝土配合比设计方法按照DL/T5422《混凝土面板堆石坝挤压边墙混凝土试验规程》的相关条款进行。
5.0.2挤压边墙混凝土配制强度宜不高于设计强度。5.0.3挤压边墙混凝土应进行混凝士拌和物的凝结时间、混凝士密度、混凝土抗压强度、弹性模量、渗透系数等性能试验。5.0.4混凝土拌和物凝结时间试验，应进行速凝剂不同掺量下的对比试验。
5.0.5混凝土抗压强度试验，应进行与垫层料碾压时间相对应龄期的抗压强度和标准28天抗压强度试验。5.0.6混凝土密度应采用蜡封法试验，静力抗压弹性模量、渗透等其他试验按照DL/T5422的相关条文进行。5
DL/T5297—2013
6边墙挤压机
6.0.1边墙挤压机的挤压仓上游仓板坡比与垫层料上游设计坡度应致。
6.0.2边墙挤压机行走应匀速，挤压力保持平稳。6.0.3挤压成型仓结构部分应经久耐磨、光滑。挤压机易于进行方向调校操作。掺加速凝剂的机具操作方便可靠。6.0.4边墙挤压机作业结束后应及时清理黏结的混凝土，清水冲洗速凝剂管道。
DL/T5297-2013
7挤压边墙和热层料施工
7.1一般规定
7.1.1挤压边墙施工应在坝体垫层料具备施工条件、相应部位的趾板混凝十浇筑完成后进行
7.1.2挤压边墙施工前，应进行现场生产性工艺试验，确定挤压边墙的施工参数、验证混凝土的施工性能以及成型后混凝土边墙的各项性能指标。
7.1.3挤压边墙施工前应将下层挤压边墙顶部浮渣清理干净，挤压机准确就位。挤压边墙施工时应在坡面采取必要的防护措施确保施工安全。
7.2测量放线
7.2.1挤压边墙施工测量放线应按照DL/T5173《水电水利T程施工测量规范》执行。
7.2.2施工测量应逐层进行。挤压边墙施工前，应对挤压机作业区域的垫层料表面平整度进行测量，对挤压机的行走路线进行测量放线。
7.2.3施工测量应精确测放挤压机内侧轮行走线路并明确标识。7.2.4应考虑在振动碾压垫层料过程中，对挤压边墙可能产生的侧向挤压位移和施工期项体变形对边墙的影响，宜进行坡面盈号余量修正。
7.3施工
7.3.1挤压边墙起始层施工长度宜大于15m，小于15m的部位可7
