【行业标准】 水电水利工程水下混凝土施工规范

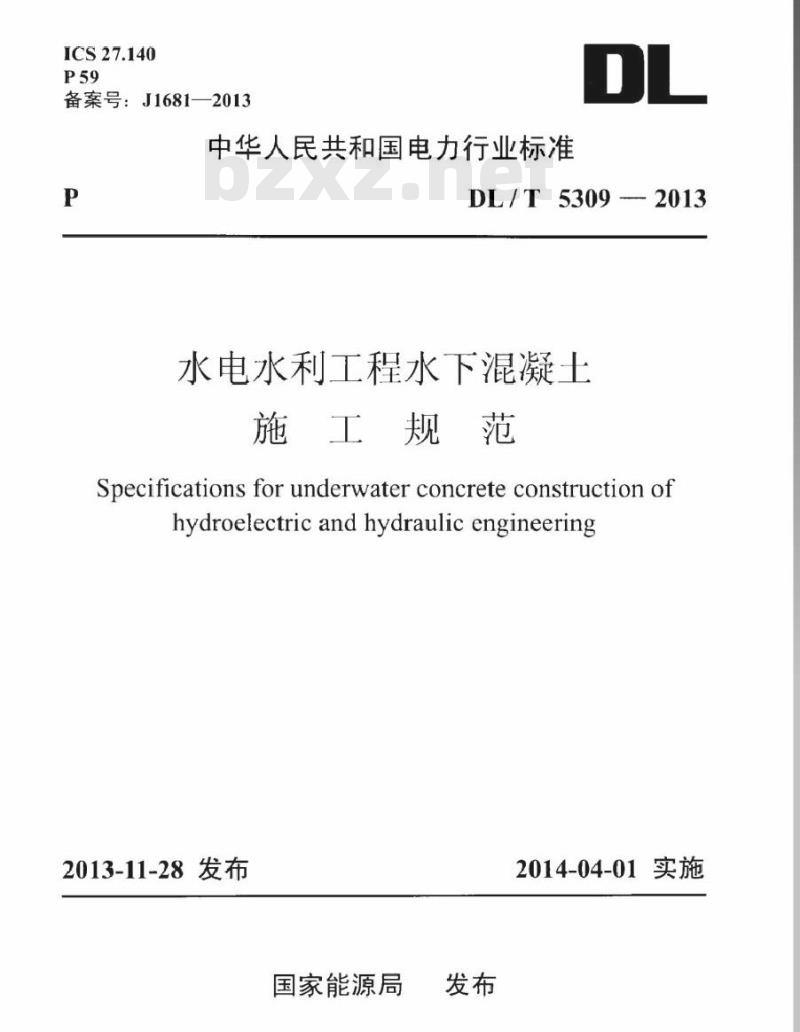

ICS27.140
备案号：J1681—2013
中华人民共和国电力行业标准
DL/T5309-2013
水电水利工程水下混凝土
施工规范
Specifications for underwater concrete construction ofhydroelectric andhydraulic engineering2013-11-28发布
国家能源局
2014-04-01实施

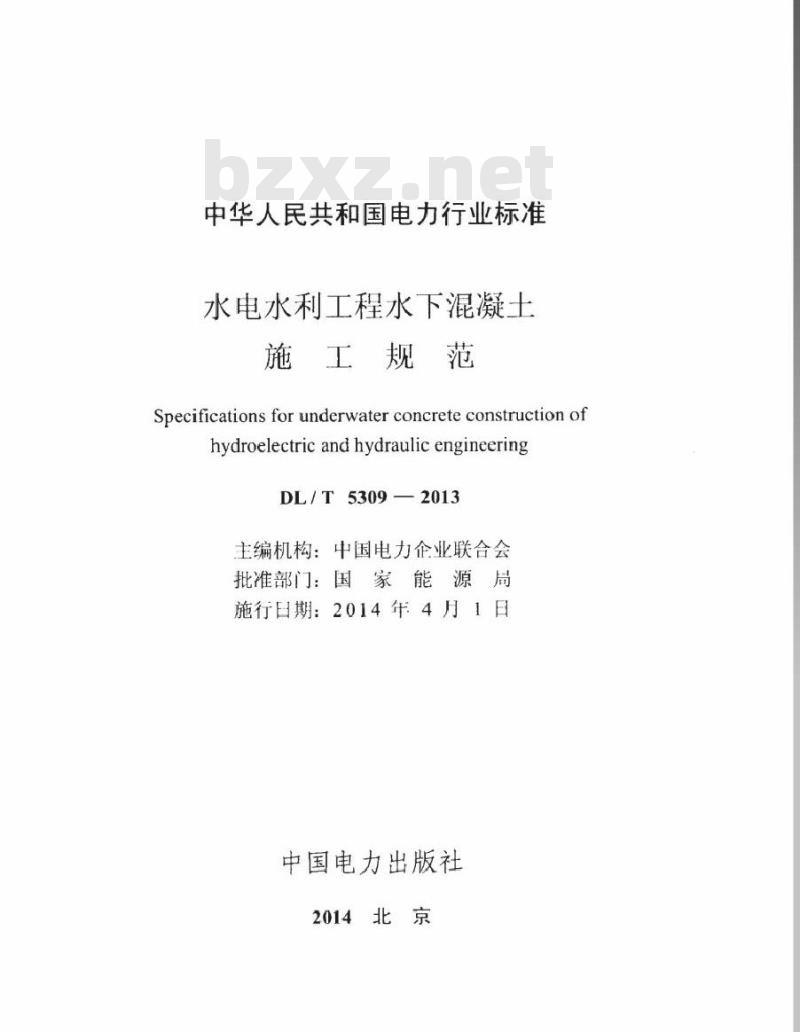

中华人民共和国电力行业标准
水电水利工程水下混凝士
施工规范
Specifications for underwater concrete construction ofhydroelectric andhydraulicengineeringDL/T5309—2013
主编机构：中国电力企业联合会批准部门：国家能源局
施行日期：2014年4月1日
中国电力出版社
2014北京
DL/T53092013

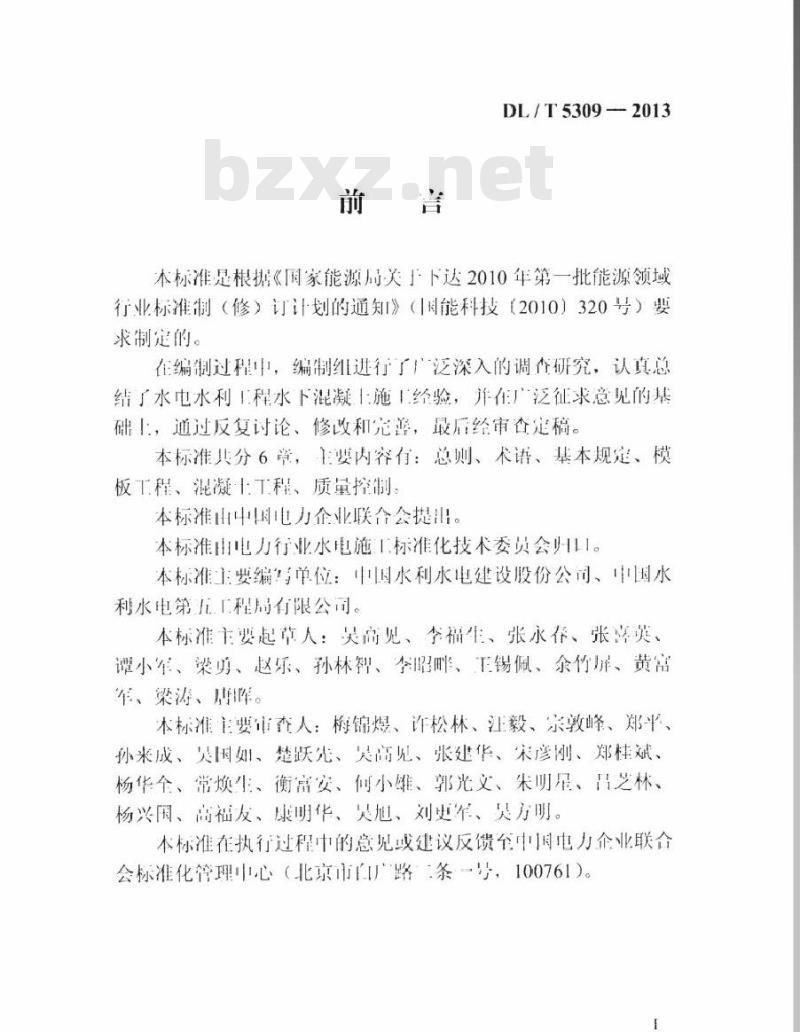

本标准是根据《用家能源局关」下达2010年第一批能源领域行业标准制（修）订计划的通知》（用能科技（2010）320号）要求制定的。
在编制过程中，编制组进行了产泛深入的调查研究，认真总结了水电水利1程水下混凝十施工经验，并在广泛征求意见的基础上，通过反复讨论、修改和究善，最后经审查定稿。本标准共分6章，1要内容有：总则、术语、基本规定、模板工程、混凝十工程、质量控制本标准山中中国电力企业联合会提出。本标准山电力行业水电施1标准化技术委员会归1。本标准主要编写单位：中国水利水电建设股份公司、中国水利水电第方程周有限公司。
本标准主要起草人：吴高见、今福生、张水春、张喜英、谭小车、梁勇、赵乐、孙林智、李照胖、下锡佩、余竹屏、黄富、梁涛、阵。
本标准主要市人：梅锦爆、许松林、江毅、宗敦峰、郑平、孙米成、贝围如、楚跃先、灵高见、张建华、宋彦刚、郑桂斌、杨华全、常焕生、衡高安、何小、郭光义、朱明星、品芝林、杨兴国、高福友、康明华、灵旭、刘史军、灵方明。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市厂路：条一号，100761）。DL/T53092013

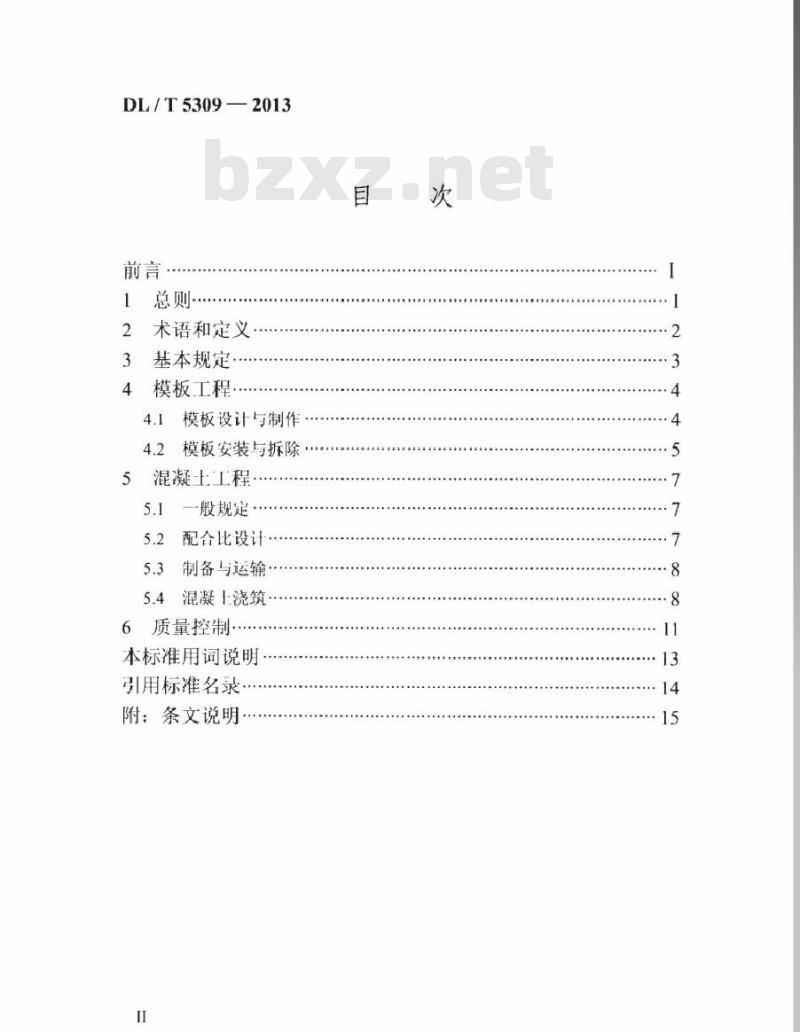

总则…
术语和定义·
基本规定：
模板工程bzxz.net
模板设计与制作
模板安装与拆除
混凝土工程·
一般规定
5.2配合比设计
5.3制备与运输
5.4混凝1浇筑·
6质量控制
本标准用词说明
引用标准名录
附条文说明

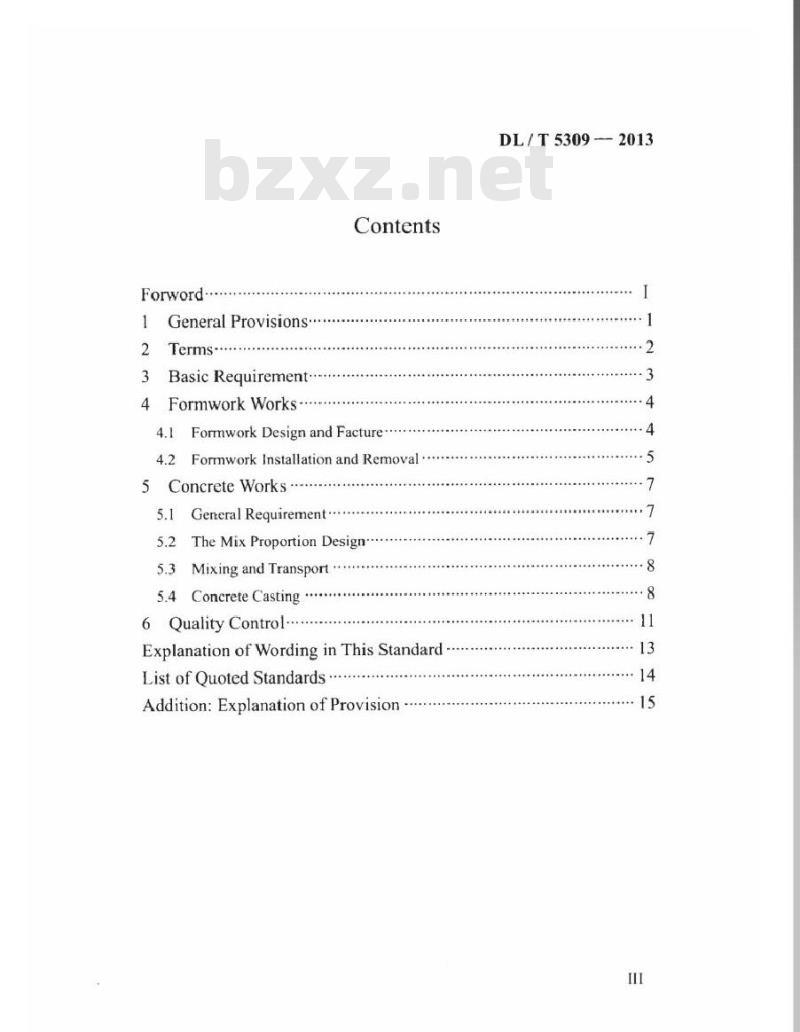

Forword
General Provisions...
BasicRequirement:
FormworkWorks*:
Contents
4.1ForrmworkDesignandFacture4.2Formwork Installation and Removal..5ConcreteWorks
5.1GeneralRequirement..
5.2TheMixProportion Design
5.3MixingandTransport
5.4ConcreteCasting
6Quality Control..
Explanation of Wording inThis StandardList of Quoted Standards
Addition:Explanationof ProvisionDL/T5309—2013
1总则
DL/T5309—2013
1.0.1为规范水下混凝1施工，提高水下混凝十施工质量，确保施安全，制定本标准。
1.0.2本标准适用」水电水利工程水下混凝1施.1.。1.0.3水下混凝1程施1应编制专项施1组织设计。关键1序应编制专项施1方案。
1.0.4水下混凝士施1除应符合本标准规定外，尚应符合家及行业现行有关标准规定。
DL/T5309—2013
2术语和定义
2.0.1水下白密实混凝士：underwaterself-compactingconcrete掺加适量的高性能减水剂和掺合料后，在水浇灌依靠白重和留流平特性填充密实、免振捣的混凝上。2.0.2水下不分散混凝underwaternondispersibleconcrete掺加具有特定性能的抗分散剂后，形成具有较强黏聚力，在水中不分散、自流平、白密实的混凝上。2.0.3抗分散剂anti-dispersant使混凝十具有黏聚性，在水下浇灌施1时能够抑制水泥浆流失、防止骨料离析的水下不分散混凝十专用外加剂。2.0.4扩度dothanexpansiondegree测定混凝上拌和物流动性的：种指标，用拌和物白然下扩展的宽度（直径）表示，其单位为mm。2.0.5水中山落差freedropinwater混凝土从浇灌11排出点到达浇灌点所经历的水中落下的高差2.0.6模袋法moldbagmethod
指在上、下两层高强度上工织物（布）制作的大面积连续袋体内灌注流动性混凝土或水泥砂浆，凝固后形成种整体的、透水不透浆的防护结构的施工方法，义称十工模袋法。2
3基本规定
DL/T53092013
3.0.1施工前应熟设让图纸，根据水流流速、潮汐变化空施！条件对水下混凝的影啊，确定满是设让要求的施上士。必要时，应进行施！艺性试验。
3.0.2对用水下大面积无施「缝的混凝「程，以及大口径灌注桩、大项修补、补强等混凝「，可根据水文地质、施条件、质量要求分别选择导管法、泵压法、开底容器法、倾倒法、模袋法等进行施水下混凝浇灌宜优先采用导管法。3.0.3混凝1在水中白出落下时，水自出落差不得大于0.5m。3.0.4水下混凝1强度等级不置低于C20。3.0.5
水流速度大于3m/s时应采取相应措施降低流速3.0.6水下混凝土施1.，在清基、立模、钢筋制作安装、浇筑等工作中潜水员配合作业。
3.0.7水下混凝土施1宜采川水下电视监控并求像。3.0.8环境保应符合DLT5260的有天规定。3.0.9施工安应符金DL/T5371的有关规定：在通航河道施工时，应符合航运相关规定。
DL/T5309—2013
4模板1程
4.1模板设计与制作
4.1.模板设证应热行DLT5110的行关规是，设订载尚应包括水的浮力、静水力、动水压力、水流冲击力和波浪压力等荷裁及儿可能的不利组食。
4.1.2模板应设计成装配式或整体式，应满是市装能力的要求。4.1.3水下混凝主模板可采川沉井、沉箱、组合钢模板及模袋等型式。
4.1.4模板材料可选川木板、胶合板、钢板、预制混凝、模袋滤凝主等不易损环、遇水不易变形及耐蚀的材料。宜优先采儿钢模板、免拆除混凝士模板。
4.1.5钢模板应模架1制作，并采取措施减小焊接变形。钢模板表角应业整、光滑、锈蚀，外表面应涂制防锈漆。4.1.6本模板衣面应创光，木板的排缝宜做成搭接缝或企缝，采用平缝时，应在外侧钉止浆板条或采取其他措施防止渊浆。
4.17倾制混凝上模板作为水下混凝十结构的-部分时，其强度应不低水下混凝土设计强度，模板结介面应凿毛处理。4.1.8模板制作允许偏差应符合表4.1.8的规定。表4.1.8模板制作允许偏差
预制混凝
长度、宽度
表而平整度
允许偏差（mm）
检测方法
用2m常大检售
钢模板
木模散
续表4.1.8
DL/T53092013
允诈偏关（mm）
长度、宽度
表南平整度
连接孔眼位置
长度、宽度
相邻两板表闻高
表面整度
模板安装与拆除
检测方法
用2m靠尺检食
用2m靠尺检食
水下模板安装，应由潜水员配合实施。模板应在陆上进行4.2.1
试拼，潜水员应全程参与试拼并掌据装拆要点。模板与器有或混凝土接缝处应封堵严密。4.2.2
模板下沉定位受水流、波浪的影响时，可采用螺栓或锚缆4.2.3
固定。必要时应增荷加压，确保稳定。4.2.4模板和支架的支承部分应坚实可靠，安装过程中，应设置防倾援的临时固定措施，支架宜采用钢制支撑系统。4.2.5水下大体积混凝土（扩底、扩库、周堰等）模板安装允许偏差宜为土250mm。
4.2.6固定在模板上的顶理件和预留孔洞应安装车固、位置准确，其允许偏差应符合表4.2.6规定。表4.2.6预埋件和预留孔洞的允许偏差序号
预理钢板中心线位置
预理管、预留孔中心线位案
预埋螺栓
中心线位置
外露长度
允许偏准（mm）
DL/T53092013
水下结构混凝上模板安装充许偏差声满足设计要求。水下结构混凝士达到设计强度后方可拆除模板。模板和支架系统在拆除过程中，应设置防倾覆的临时固定措施。必要时山潜水员配合实施0水下和水位变动文结构和构件的模板拆除时间应适半延4.2.10
长。在受到波浪压力等情况下，构筑物可能产生很人应方时，拆模时间应根据其体情况确定。
DL/T5309-2013
5混凝土工程
5.1一般规定
5.1.1钢筋或钢骨架等应按照设计图纸规定的位置正确布置，施T.应按DL/T5169执行。
5.1.2、混凝原材料中的水泥、骨料和外加剂，应分别符合GB175、DL/T5144和DL/T5100的规定。5.1.3基础处理应满是设计要求。5.1.4水1施工所采用的船舶、移动平台等其他设备应满足安全施工.要求和定位要求。
5.2配合比设计
5.2.1混凝土配合比设计应按DL/T5330执行。5.2.2水下混凝土配制强度宜提高10%~20%：其胶凝材料用量不宜少于360kg/m；混凝在水中有白由落差时，胶凝材料用量不宜低于400kg/m。
5.2.3水下混凝拌和物应具有自密实性能，必要时可采用水下不分散混凝上。
5.2.4水胶比的上限应根据混凝耐久性的要求确定。5.2.5砂率应在适宜的流动性范用之内，以单位用水量最少来确定。
5.2.6外加剂及掺合料的品种和掺量应通过试验确定。水下不分散混凝土应使用抗分散剂。水下自密实混凝土应使用高效减水剂。5.2.7白密实混凝十粗骨料应采用连续级配，最大粒径不宜超过40mm，不得超过构件最小尺寸的1/4或钢筋最小净间距的1/2；7
