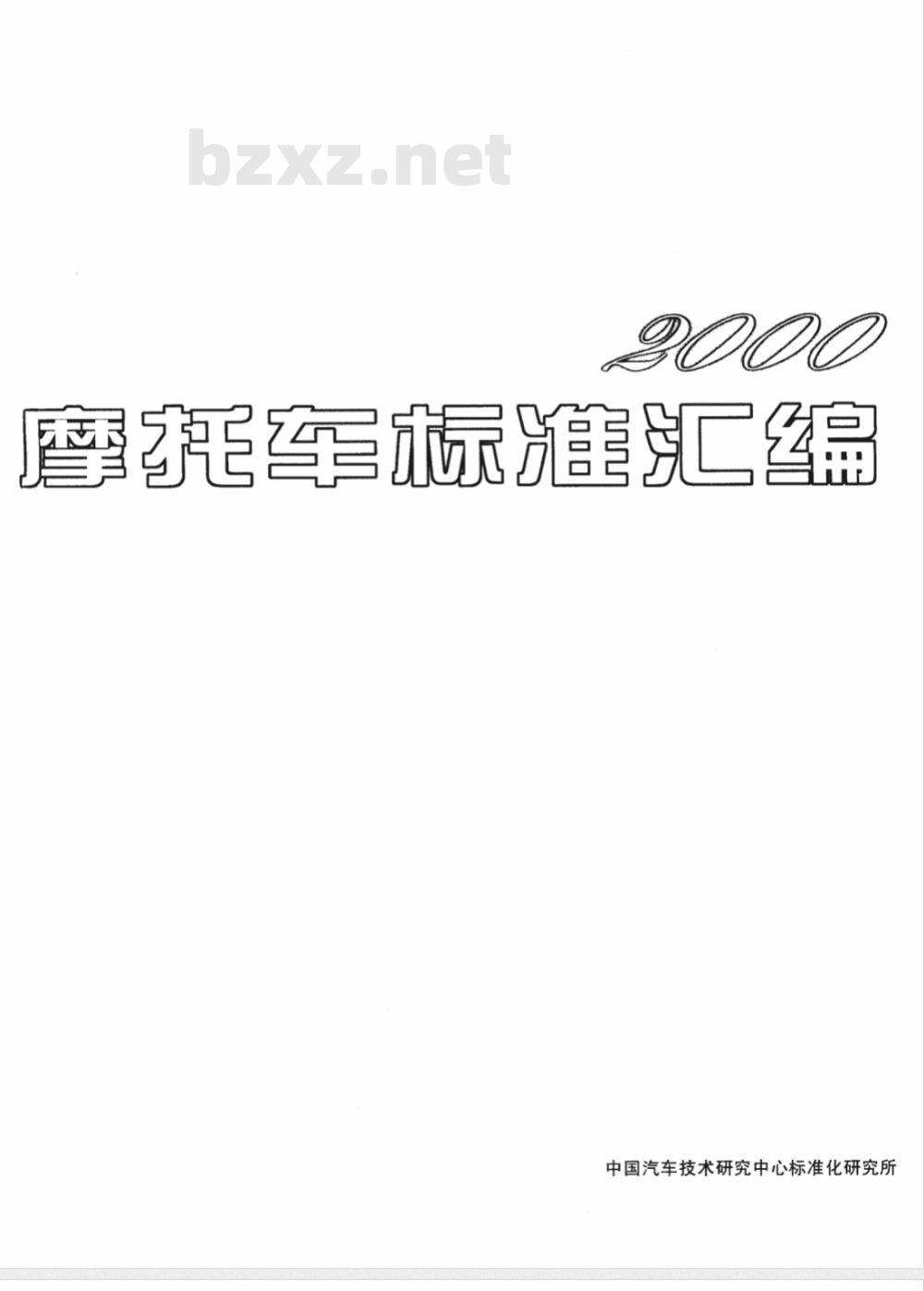

摩托车标准汇编
中国汽车技术研究中心标准化研究所摩耗车标汇编

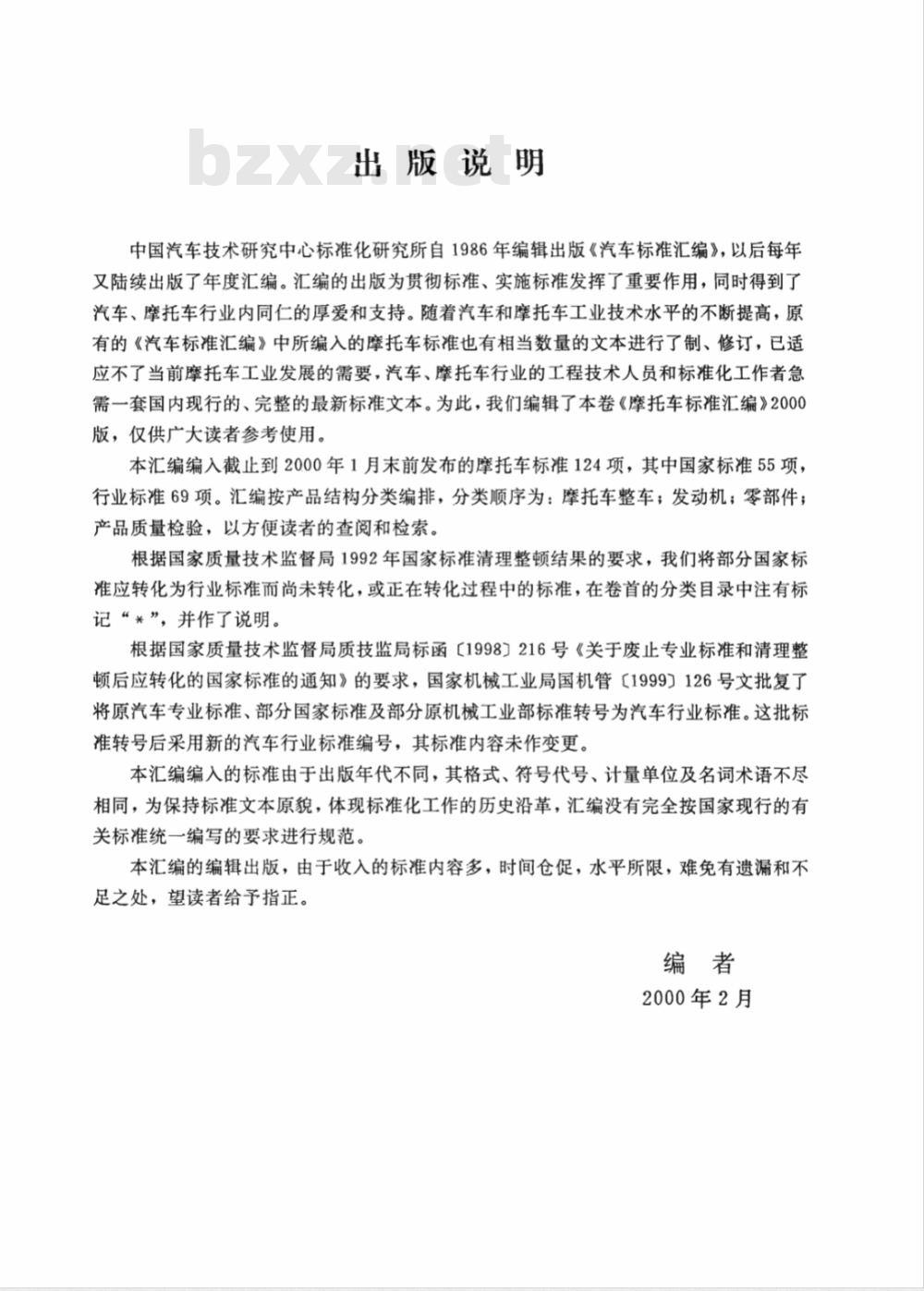

中国汽车技术研究中心标准化研究所出版说明
中国汽车技术研究中心标准化研究所自1986年编辑出版《汽车标准汇编》，以后每年又陆续出版了年度汇编。汇编的出版为贯彻标准、实施标准发挥了重要作用，同时得到了汽车、摩托车行业内同仁的厚爱和支持。随着汽车和摩托车工业技术水平的不断提高，原有的《汽车标准汇编》中所编入的摩托车标准也有相当数量的文本进行了制、修订，已适应不了当前摩托车工业发展的需要，汽车、摩托车行业的工程技术人员和标准化工作者急需一套国内现行的、完整的最新标准文本。为此，我们编辑了本卷《摩托车标准汇编》2000版，仅供广大读者参考使用。
本汇编编入截止到2000年1月末前发布的摩托车标准124项，其中国家标准55项，行业标准69项。汇编按产品结构分类编排，分类顺序为：摩托车整车；发动机；零部件：产品质量检验，以方便读者的查阅和检索。根据国家质量技术监督局1992年国家标准清理整顿结果的要求，我们将部分国家标准应转化为行业标准而尚未转化，或正在转化过程中的标准，在卷首的分类目录中注有标记“*”，并作了说明。
根据国家质量技术监督局质技监局标函【1998】216号《关于废止专业标准和清理整顿后应转化的国家标准的通知》的要求，国家机械工业局国机管【1999］126号文批复了将原汽车专业标准、部分国家标准及部分原机械工业部标准转号为汽车行业标准。这批标准转号后采用新的汽车行业标准编号，其标准内容未作变更。本汇编编入的标准由于出版年代不同，其格式、符号代号、计量单位及名词术语不尽相同，为保持标准文本原貌，体现标准化工作的历史沿革，汇编没有完全按国家现行的有关标准统一编写的要求进行规范。本汇编的编辑出版，由于收入的标准内容多，时间仓促，水平所限，难免有遗漏和不足之处，望读者给予指正。
2000年2月
QC/T227.1—1997

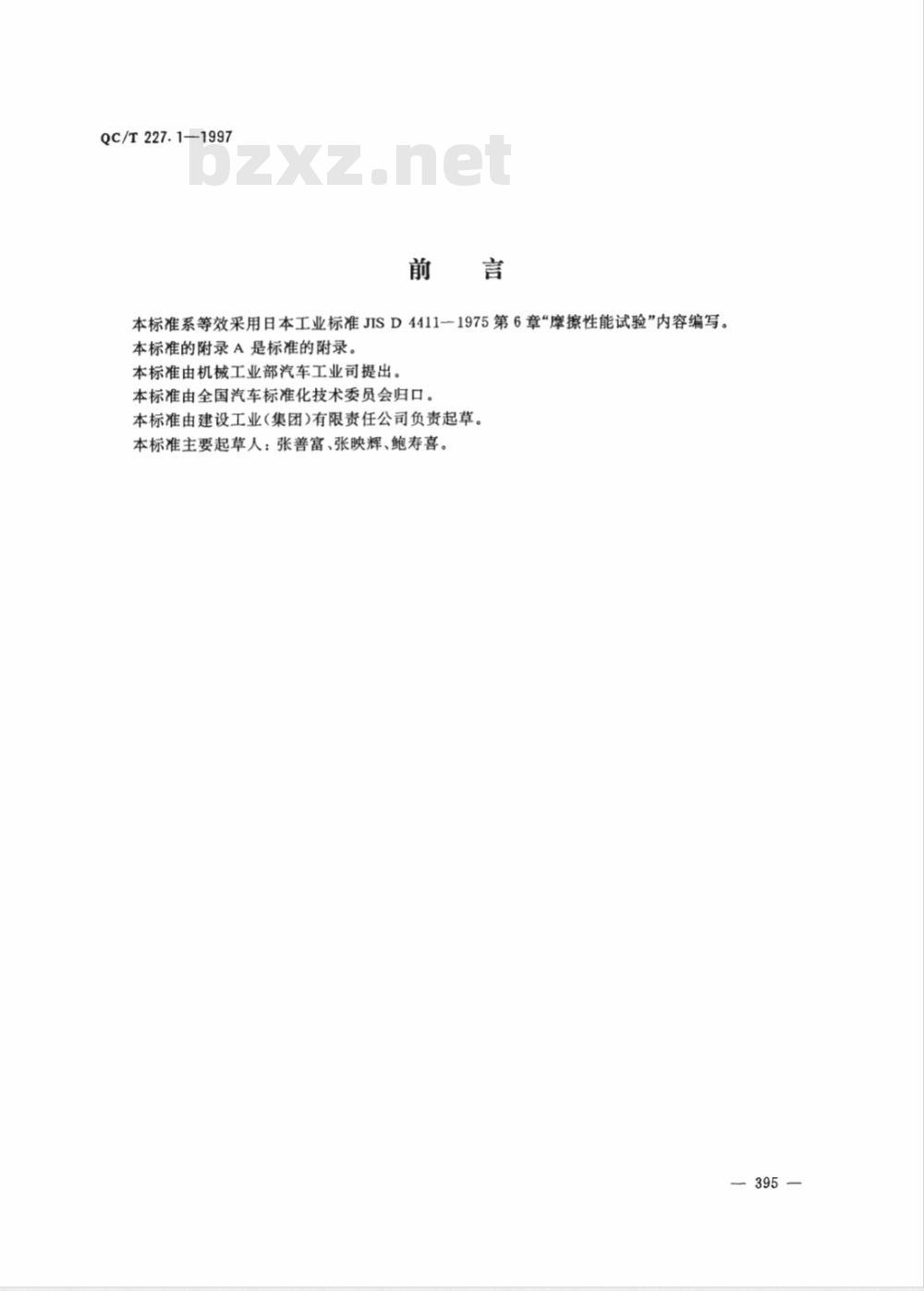

本标准系等效采用日本工业标准JISD4411一1975第6章“摩擦性能试验”内容编写。本标准的附录A是标准的附录。
本标准由机械工业部汽车工业司提出。本标准由全国汽车标准化技术委员会归口。本标准由建设工业(集团)有限责任公司负责起草。本标准主要起草人：张善富、张映辉、鲍寿喜。395

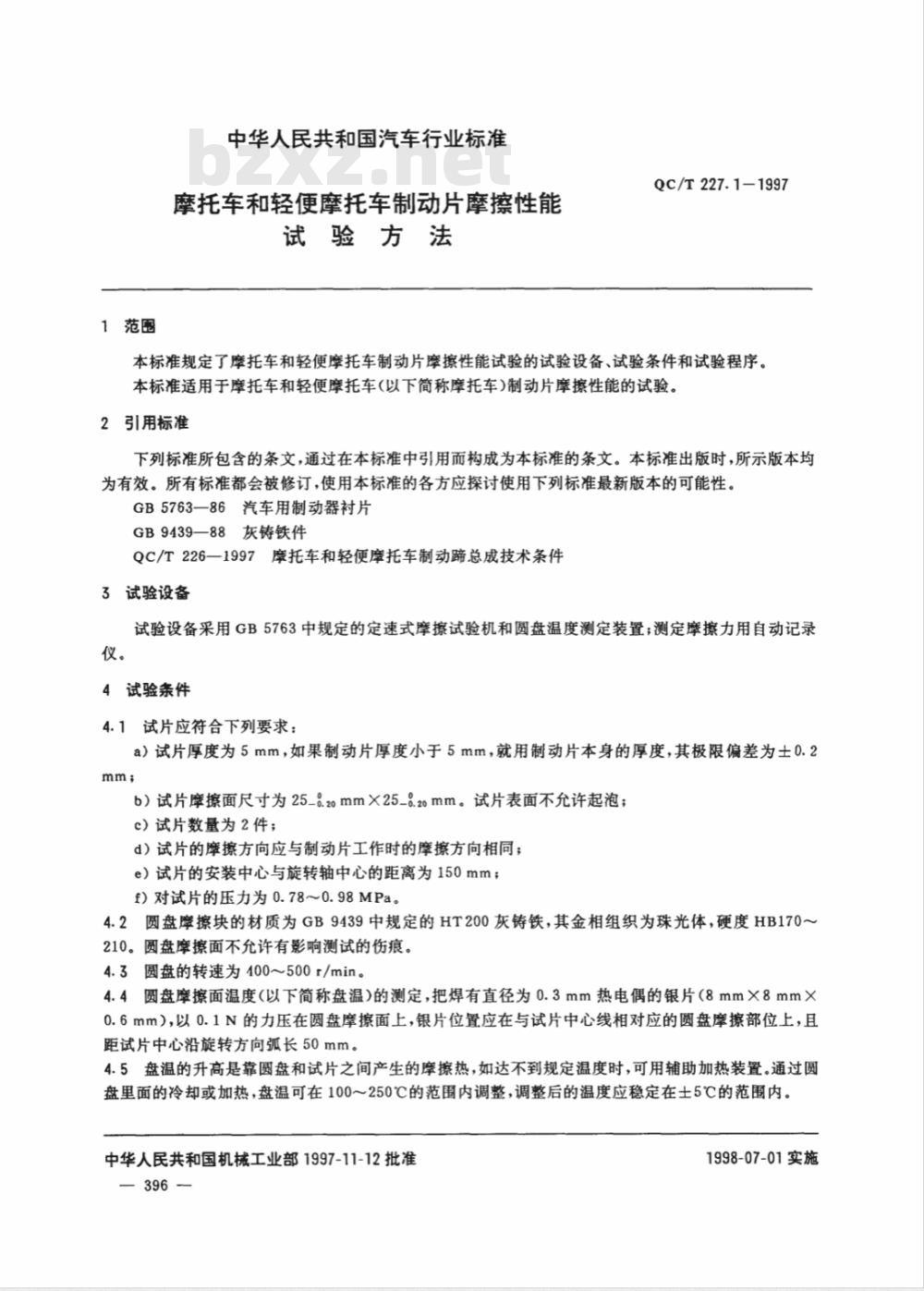

1范围
中华人民共和国汽车行业标准
摩托车和轻便摩托车制动片摩擦性能试验方法
QC/T227.1-1997
本标准规定了摩托车和轻便摩托车制动片摩擦性能试验的试验设备、试验条件和试验程序。本标准适用于摩托车和轻便摩托车(以下简称摩托车）制动片摩擦性能的试验。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5763一86汽车用制动器衬片
GB9439—88灰铸铁件
QC/T226—1997摩托车和轻便摩托车制动蹄总成技术条件3试验设备
试验设备采用GB5763中规定的定速式摩擦试验机和圆盘温度测定装置；测定摩擦力用自动记录仪。
4试验条件
4.1试片应符合下列要求：
a）试片厚度为5mm，如果制动片厚度小于5mm，就用制动片本身的厚度，其极限偏差为士0.2mm;
b）试片摩擦面尺寸为25_0.20mm×25-0.20mm。试片表面不允许起泡；c）试片数量为2件；
d）试片的摩擦方向应与制动片工作时的摩擦方向相同；e）试片的安装中心与旋转轴中心的距离为150mm；f）对试片的压力为0.78～0.98MPa。4.2圆盘擦块的材质为GB9439中规定的HT200灰铸铁，其金相组织为珠光体，硬度HB170～210。圆盘摩擦面不允许有影响测试的伤痕。4.3圆盘的转速为400～500r/min。4.4圆盘摩擦面温度（以下简称盘温）的测定，把焊有直径为0.3mm热电偶的银片（8mm×8mmX×0.6mm），以0.1N的力压在圆盘摩擦面上，银片位置应在与试片中心线相对应的圆盘摩擦部位上，且距试片中心沿旋转方向弧长50mm。4.5盘温的升高是靠圆盘和试片之间产生的摩擦热，如达不到规定温度时，可用辅助加热装置。通过圆盘里面的冷却或加热，盘温可在100～250℃的范围内调整，调整后的温度应稳定在士5℃的范围内。中华人民共和国机械工业部1997-11-12批准-396-
1998-07-01实施
5试验程序
QC/T227.1—1997
5.1先把试片的两面磨平，然后在温度为100℃以下进行磨合，至试片与圆盘的接触面积达95%以上。5.2磨合好的试片应准确测量其厚度，每个试片测五点（试片的四个角与中心位置），取其算术平均值。5.3进行盘温为100℃时的试验，在1500r内使盘温达到100℃，其后记录总转数为5000r期间的摩擦力，待试片自然冷却到室温时测量厚度、测量位置按5.2的规定。5.4进行盘温分别为150℃、200℃、250℃时的试验，方法按5.3的规定。5.5在最高温度试验结束后，再进行温度每下降50℃时的试验，并记录每个盘温1500r期间内的摩擦力，求出摩擦系数，一直试验到盘温为100℃。盘温每下降50℃时所需转数应在500r以内。5.6试验记录应填入附录A（标准的附录)表A1中。6计算
6.1摩擦系数(μ)按(1)式计算：（1）
式中：μ一摩擦系数；
F一加在试片上的法向力，N；
f一摩擦力，N。
摩擦力的取值为试验时总摩擦距离后半部的算术平均值。6.1磨损率(V)按(2)式计算：
式中：V一磨损率，10-7cm*/N·m；A一试片的摩擦总面积，cm\；
B一试验时圆盘的总转数；
d1一试验前试片的平均厚度，cm；d2一试验后试片的平均厚度，cm；f-试验时总平均摩擦力,N；
R一试片中心与旋转中心的距离，m(R=0.15)。f
试验日期免费标准下载网bzxz
产品名称
对试片的压力
摩擦系数
升温降温
10-\cm/Nm
产品材质
试片尺寸
QC/T227.1—1997
附录A
（标准的附录）
制动片摩擦性能试验记录
表A1试验记录表
试验机型号
产品来源
试片磨合后的平均厚度
1号试片厚度
2号试片厚度
12345平均
2345平均
试片厚度
平均差
1号试片
2号试片
弹簧拉伸距离
总摩擦
距离的
总摩擦距
离的后半
部平均
圆盘转速
对偶材料
摩擦力
总摩擦
距离的
总摩擦距
离的后半
部平均
