QC/T29088-92
现行
　点击下载此标准

基本信息

标准号：
QC/T 29088-92
标准名称：
汽车发动机化油器出口凸缘尺寸
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
150.89 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
汽车发动机化油器出口凸缘尺寸

标准简介/下载

点击下载

标准简介：

QC/T 29088-92.
1主题内容与适用范围
QC/T 29088规定了化油器出口凸缘与发动机进气管或与其它零部件的连接型式和主要安装尺寸。
QC/T 29088适用于汽车发动机用化油器。
2连接型式和主要安装尺寸
2.1单腔化油器
单腔化油器采用凸缘式出口时，其形状如图1所示，其尺寸应符合表1规定。
2.2双腔化油器
双脏化油器采用凸缘式出口时，其形状如图2所示，其尺寸应符合表2规定。
注: 1) 尺寸A s仅适用于双腔并动化油器。
2)双腔分动化油器最大- -腔的尺寸D允许增大到45,其他尺寸不变。
2.3四腔化油器
四腔化油器采用凸缘式出口时，其形状如图3所示，期寸应符合表3规定。
3其它要求
3.1化油器主副腔混合室直径D不相等时，按大的直径D选用凸缘尺寸,
3.2化油器凸缘周边的形状允许按需要而定。
附加说明:
本标准由中国汽车工业总公司提出。
本标准由全国汽车标准化技术委员会归口。
本标准由北京汽车附件研究所负责起草。
本标准起草人:张绒。

标准内容

部分标准内容：

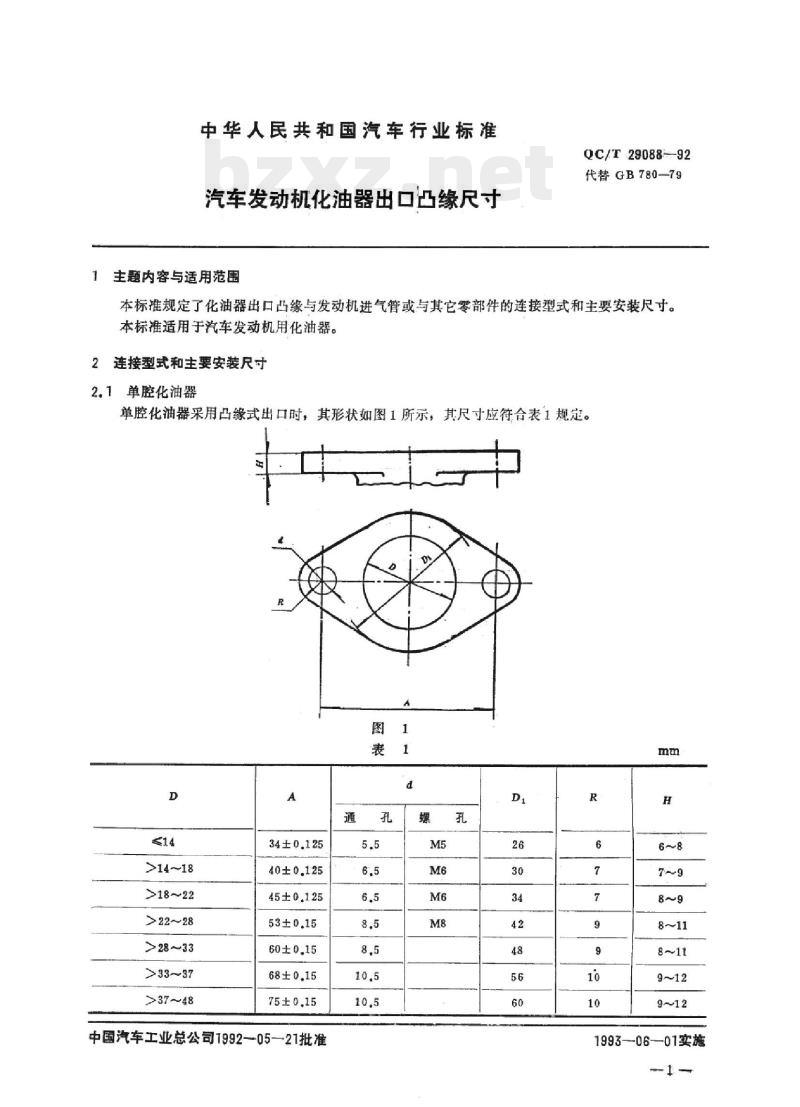

中华人民共和国汽车行业标准
汽车发动机化油器出口凸缘尺寸主题内容与适用范围
QC/T 29088--92
代替GB780-79
本标准规定了化油器出口凸缘与发动机进气管或与其它零部件的连接型式和主要安装尺寸。本标准适用于汽车发动机用化油器。2连接型式和主要安装尺寸
2.1单腔化油器
单腔化油器采用凸缘式出口时，其形状如图1所示，其尺寸应符合表1规定。图
>14~18
>18~22
>22~28
>28~33
>33~37
>37~48
34±0.125
40±0.125
45±0.125
中国汽车工业总公司1992-05-21批准1
1993-06-01实施

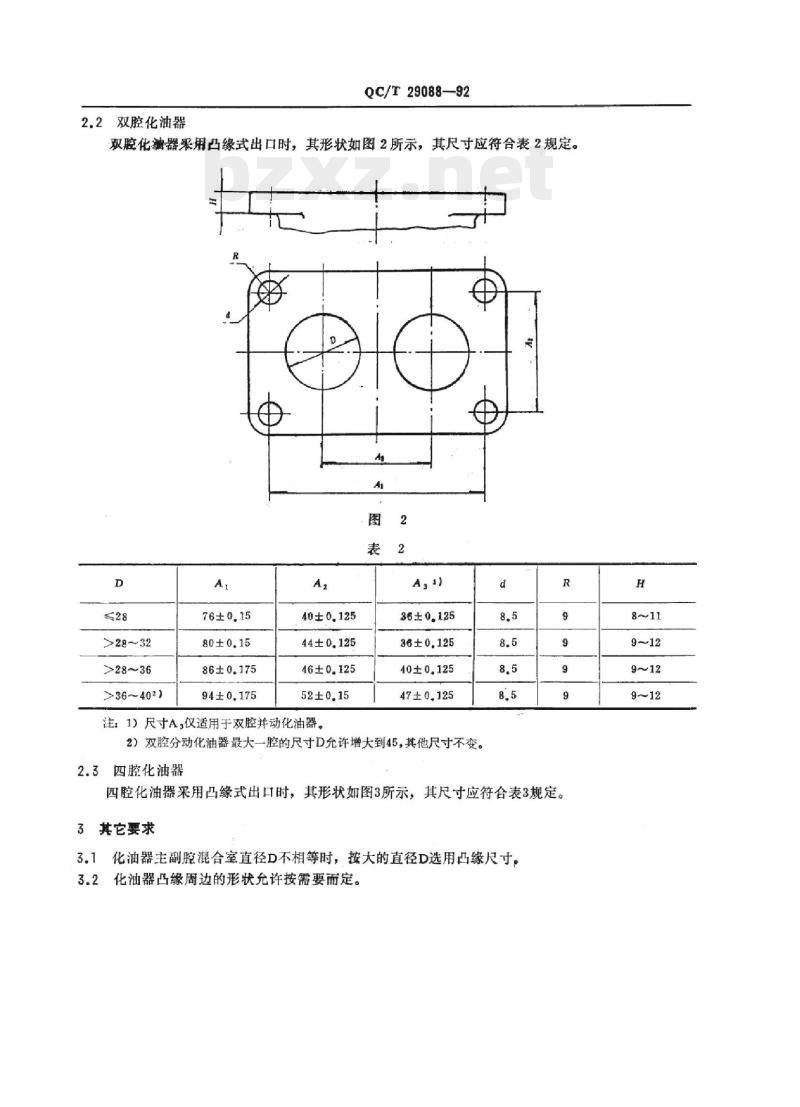

2.2双腔化油器
QC/T29088—92
双腔化油器果用凸缘式出口时，其形状如图2所示，其尺寸应符合表2规定。图
>28～32
>28~36
>36~402]
86±0.175
94±0.175
40±0.125
44±0.125
46±0.125
注：1）尺寸A3仅适用于双腔并动化油器。Ag)
36±0,125
36±0.125
40±0.125
47±0.125
2）双腔分动化油器最大一腔的尺寸D允许增大到45，其他尺寸不变。2.3四腔化油器免费标准下载网bzxz

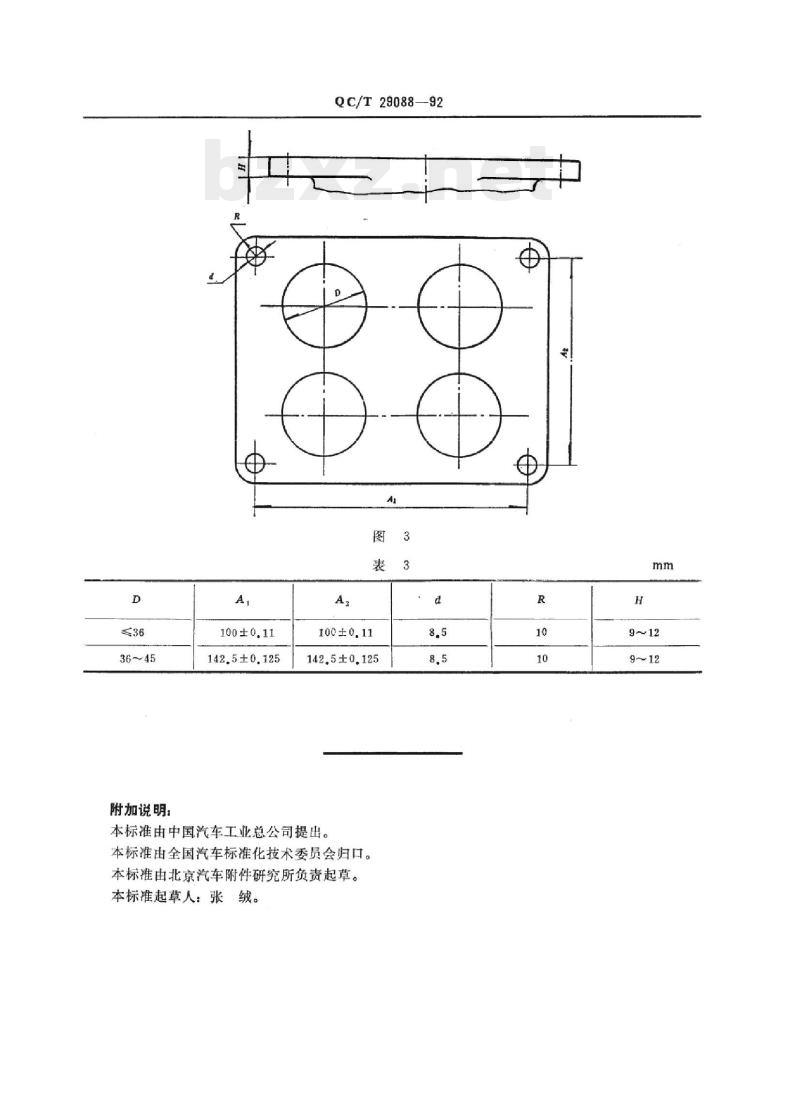

四腔化油器采用凸缘式出口时，其形状如图3所示，其尺寸应符合表3规定。3其它要求
3.1化油器主副腔混合室直径D不相等时，按大的直径D选用凸缘尺寸，3.2化油器凸缘周边的形状允许按需要而定。H
附加说明：
100±0.11
142.5±0.125
QC/T29088—92
100±0.11
142.5±0.125
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由北京汽车附件研究所负责起草。本标准起草人：张绒。
9～12
