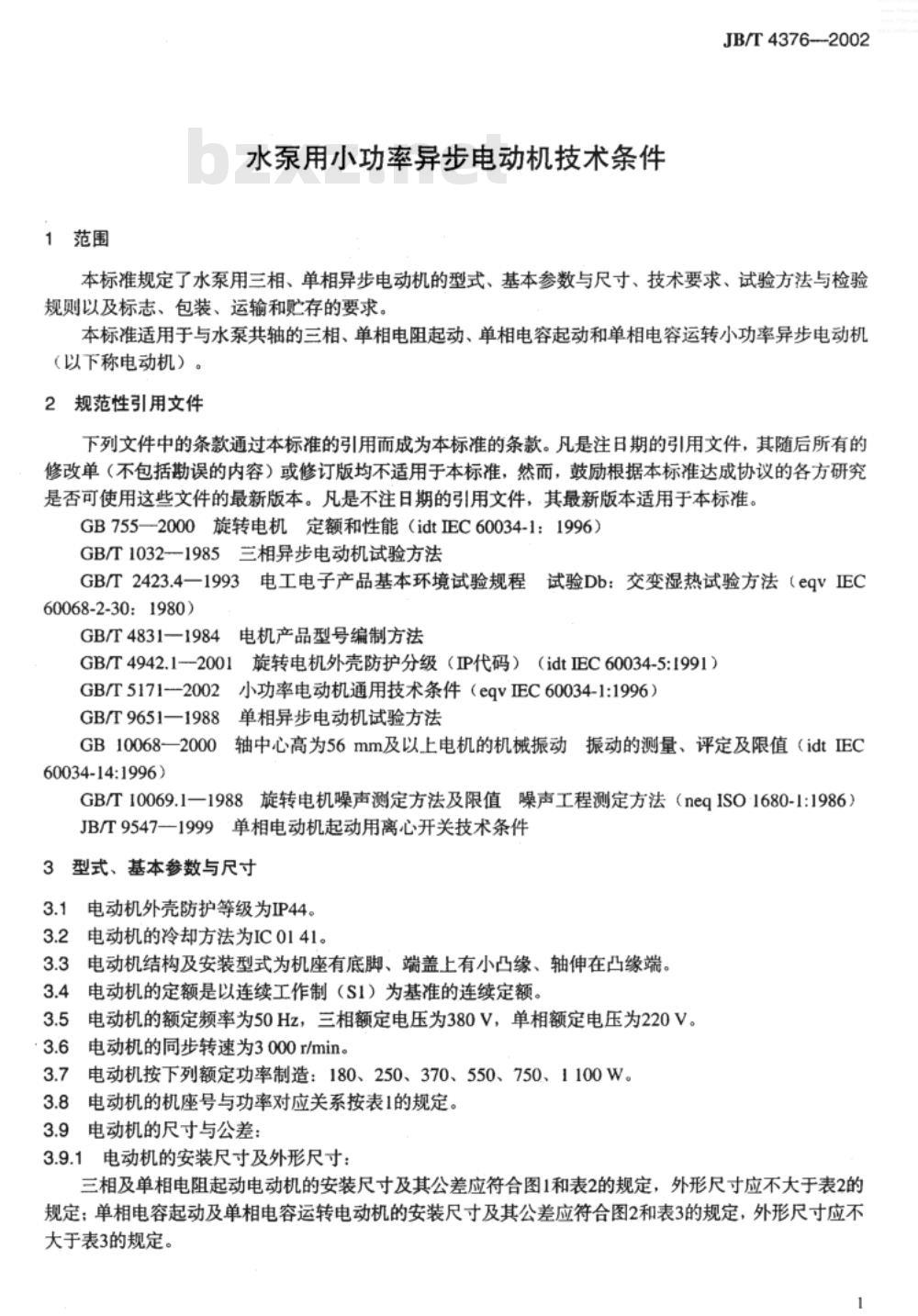

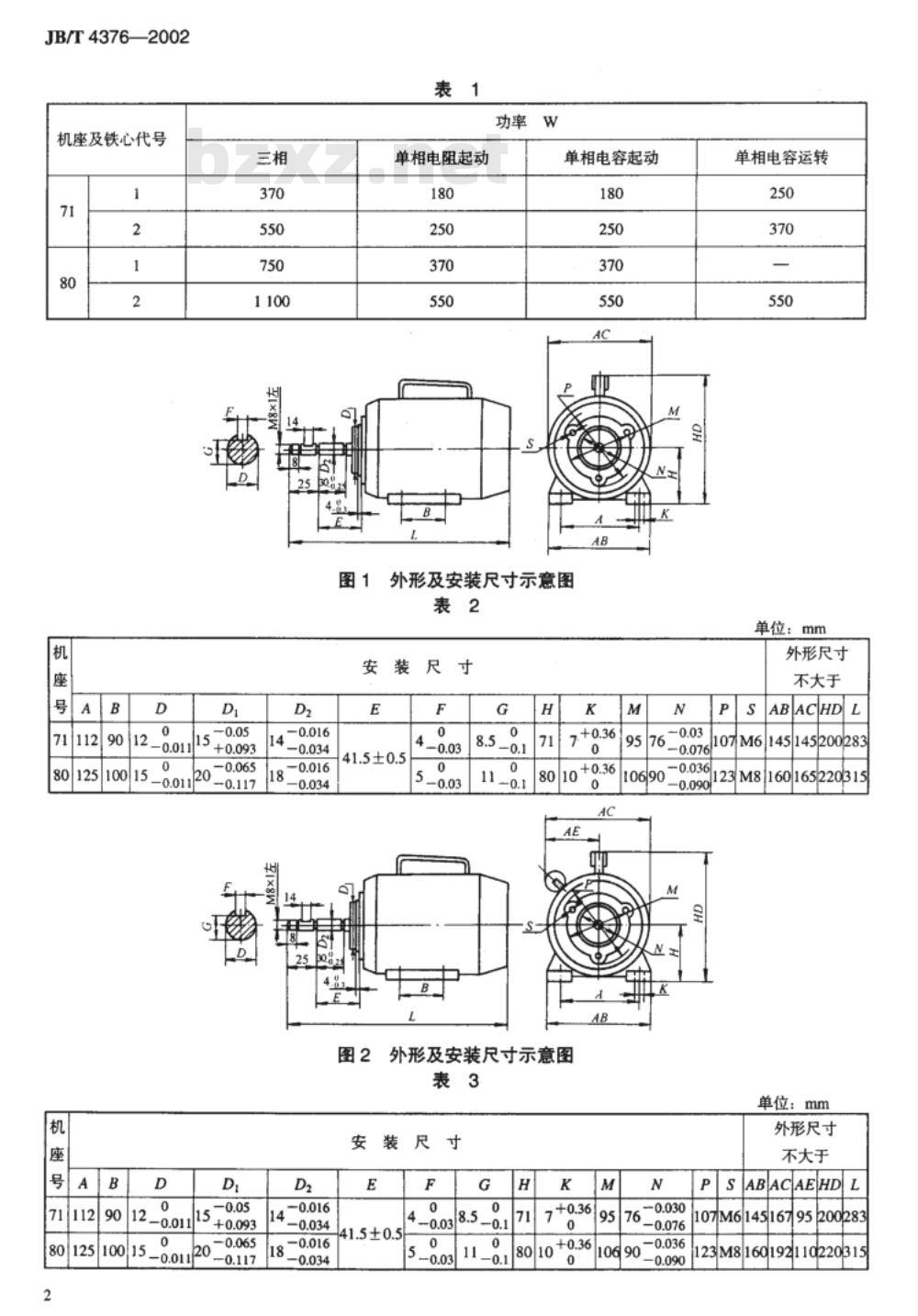

JB/T4376—2002 水泵用小功率异步电动机技术条件 本标准规定了水泵用三相、单相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志、包装、运输和贮存的要求。本标准适用于与水泵共轴的三相、单相电阻起动、单相电容起动和单相电容运转小功率异步电动机（以下简称电动机）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 755—2000 旋转电机定额和性能（IDT IEC 60034-1:1996） GB/T 1032-1985 三相异步电动机试验方法 GB/T 2423.4—1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqv IEC 60068-2-30:1980） GB/T 4831—1984 电机产品型号编制方法 GB/T 4942.1—2001 旋转电机外壳防护分级（IP代码）（IDT IEC 60034-5:1991） GB/T 5171—2002 小功率电动机通用技术条件（eqv IEC 60034-1:1996） GB/T 9651—1988 单相异步电动机试验方法 3 型式、基本参数与尺寸 3.1 电动机外壳防护等级为IP44。 3.2 电动机的冷却方法为IC0141。 3.3 电动机结构及安装型式为机座有底脚、端盖上有小凸缘、轴伸在凸缘端。 3.4 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.5 电动机的额定频率为50Hz，三相额定电压为380V，单相额定电压为220V。 3.6 电动机的同步转速为3000r/min。 3.7 电动机按下列额定功率制造：180W、250W、370W、550W、750W、1100W。 3.8 电动机的机座号与功率对应关系按表1的规定。 3.9 电动机的尺寸与公差： 3.9.1 电动机的安装尺寸及外形尺寸：三相及单相电阻起动电动机的安装尺寸及其公差应符合图1和表2的规定，外形尺寸应不大于表2的规定；单相电容起动及单相电容运转电动机的安装尺寸及其公差应符合图2和表3的规定，外形尺寸应不大于表3的规定。 附录A（资料性附录） 水泵用小功率异步电动机型号命名图及外形安装尺寸示意图 图1 外形及安装尺寸示意图 图2 外形及安装尺寸示意图
