【机械行业标准(JB)】 金属冷冲压件 通用技术条件

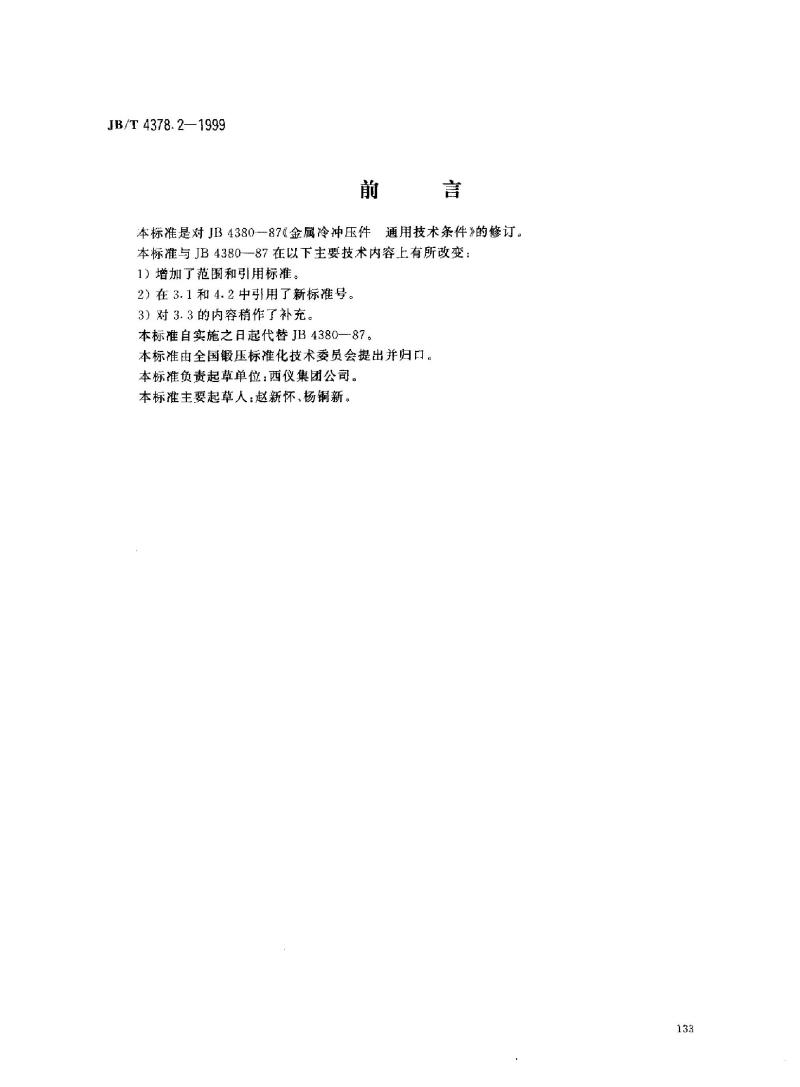

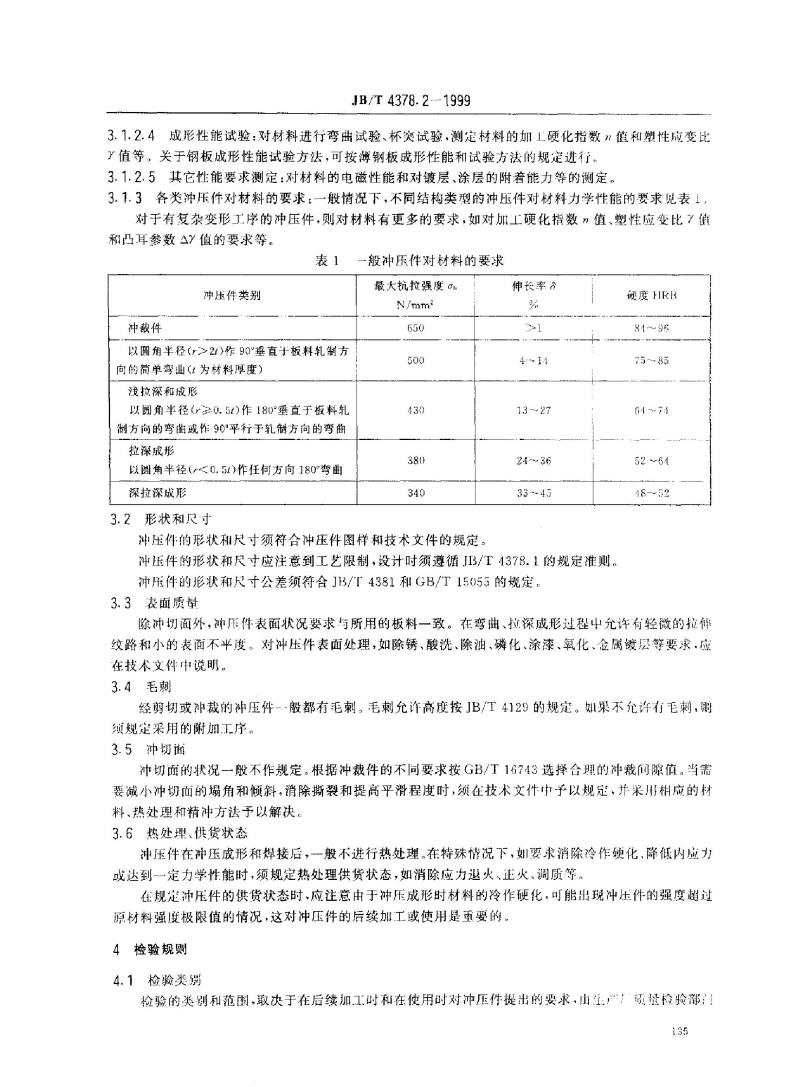

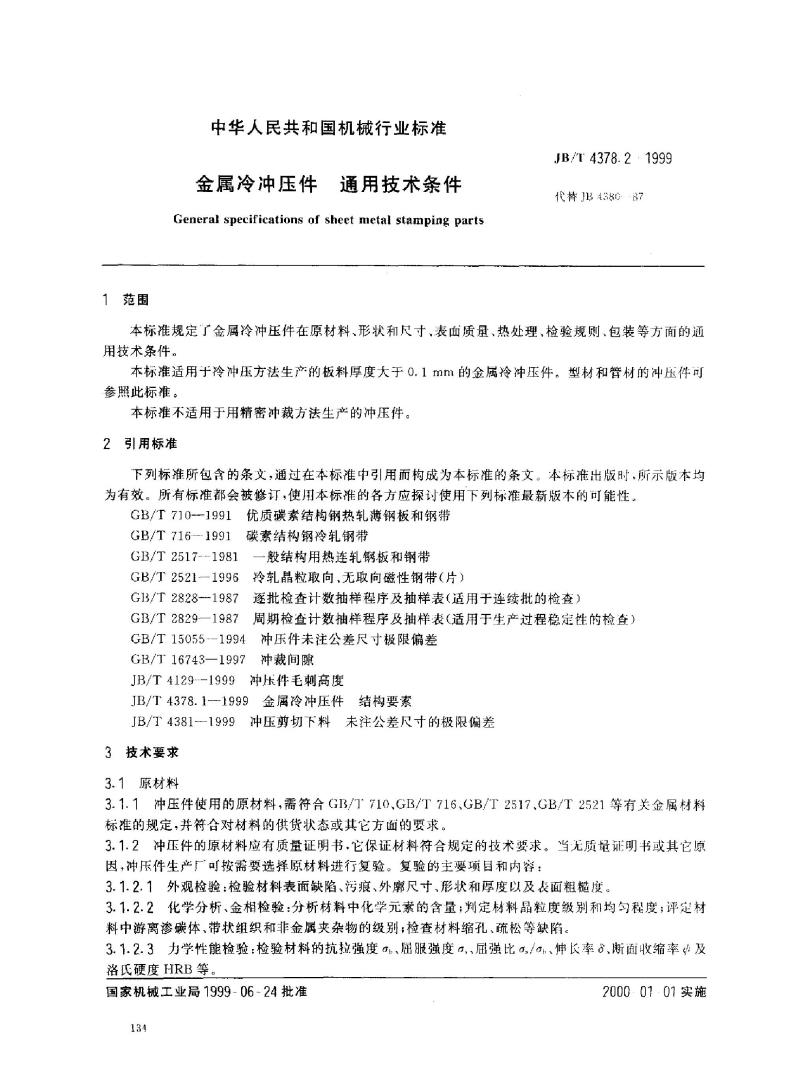

JB/T 4378.2—1999 金属冷冲压件通用技术条件 本标准是对JB/T 4380—87《金属冷冲压件通用技术条件》的修订。本标准与JB/T 4380—87相比，增加了范围和引用标准，并对3.1和4.2中的标准号进行了更新。部分内容也对3.3进行了补充。本标准自实施之日起代替JB/T 4380—87。 1 范围 本标准规定了金属冷冲压件在原材料、形状和尺寸、表面质量、热处理、检验规则、包装等方面的通用技术条件。本标准适用于冷冲压方法生产的板料厚度大于0.1mm的金属冷冲压件，型材和管材的冲压件可参照此标准使用。本标准不适用于用精密冲裁方法生产的冲压件。 2 规范性引用文件 下列文件中的条款通过在本标准中引用而成为本标准的条款： - GB/T 710—1991 - GB/T 716—1991 - GB/T 2517—1981 - GB/T 2521—1996 - GB/T 2829—1987 - GB/T 15055—1994 - GB/T 16743—1997 - JB/T 4129—1999 - JB/T 4378.1—1999 - JB/T 4381—1999 3 技术要求 3.1 原材料 3.1.1 冲压件使用的原材料，需符合GB/T 710、GB/T 716、GB/T 2517、GB/T 2521等有关金属材料标准的规定，并符合对材料的供货状态或其他方面的要求。 3.1.2 冲压件的原材料应有质量证明书，保证材料符合规定的技术要求。若无质量证明书，生产厂可按需要选择原材料进行复验。复验项目包括： - 外观检验：检验材料表面缺陷、污痕、外廓尺寸、形状和厚度。 - 化学分析、金相检验：分析材料中化学元素的含量，判定材料晶粒度级别和均匀程度。 - 力学性能检验：检验材料的抗拉强度、屈服强度、伸长率、断面收缩率、洛氏硬度等。 - 成形性能试验：进行弯曲试验、杯突试验，测定材料的加工硬化指数、塑性应变比等。 3.1.3 冲压件的材料要求：不同结构类型的冲压件对材料的力学性能要求见表1。对于复杂变形工序的冲压件，材料需满足更多要求，如对加工硬化指数、塑性应变比等要求。 表1 冲压件类别 - 冲裁件：抗拉强度650 N/mm2，伸长率14%，硬度HRB 85。 - 浅拉深和成形：抗拉强度500 N/mm2，伸长率27%，硬度HRB 75。 - 深拉深成形：抗拉强度430 N/mm2，伸长率36%，硬度HRB 64。 3.2 形状和尺寸 冲压件的形状和尺寸应符合冲压件图样和技术文件的规定。设计时，必须遵循JB/T 4378.1的规定。冲压件的公差应符合JB/T 4381和GB/T 15055的要求。 3.3 表面质量 除冲切面外，冲压件的表面质量要求与所用的板料一致。在弯曲、拉深成形过程中允许有轻微的表面缺陷。
