【国家标准(GB)】 钛及钛合金加工产品超声波探伤方法

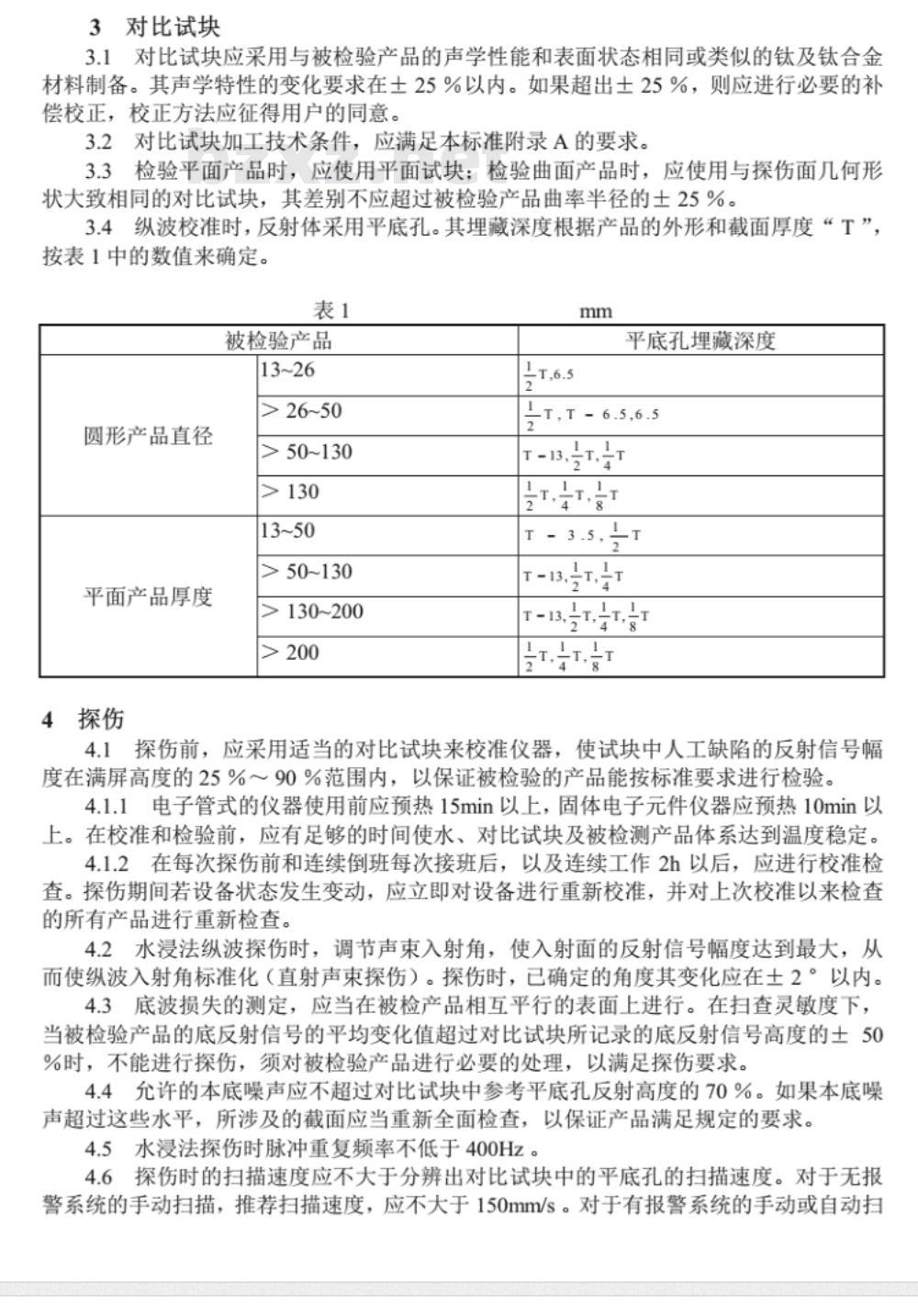

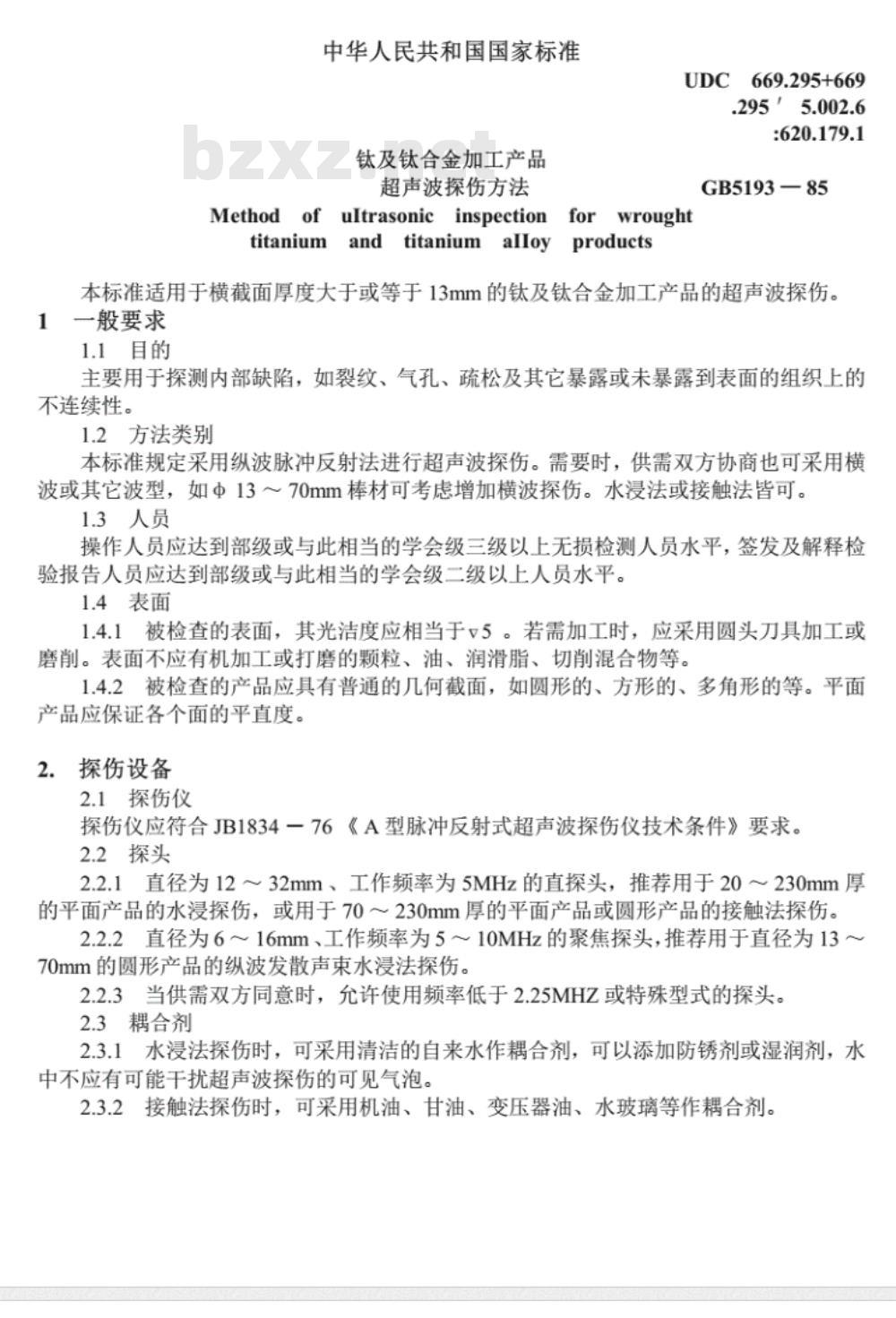

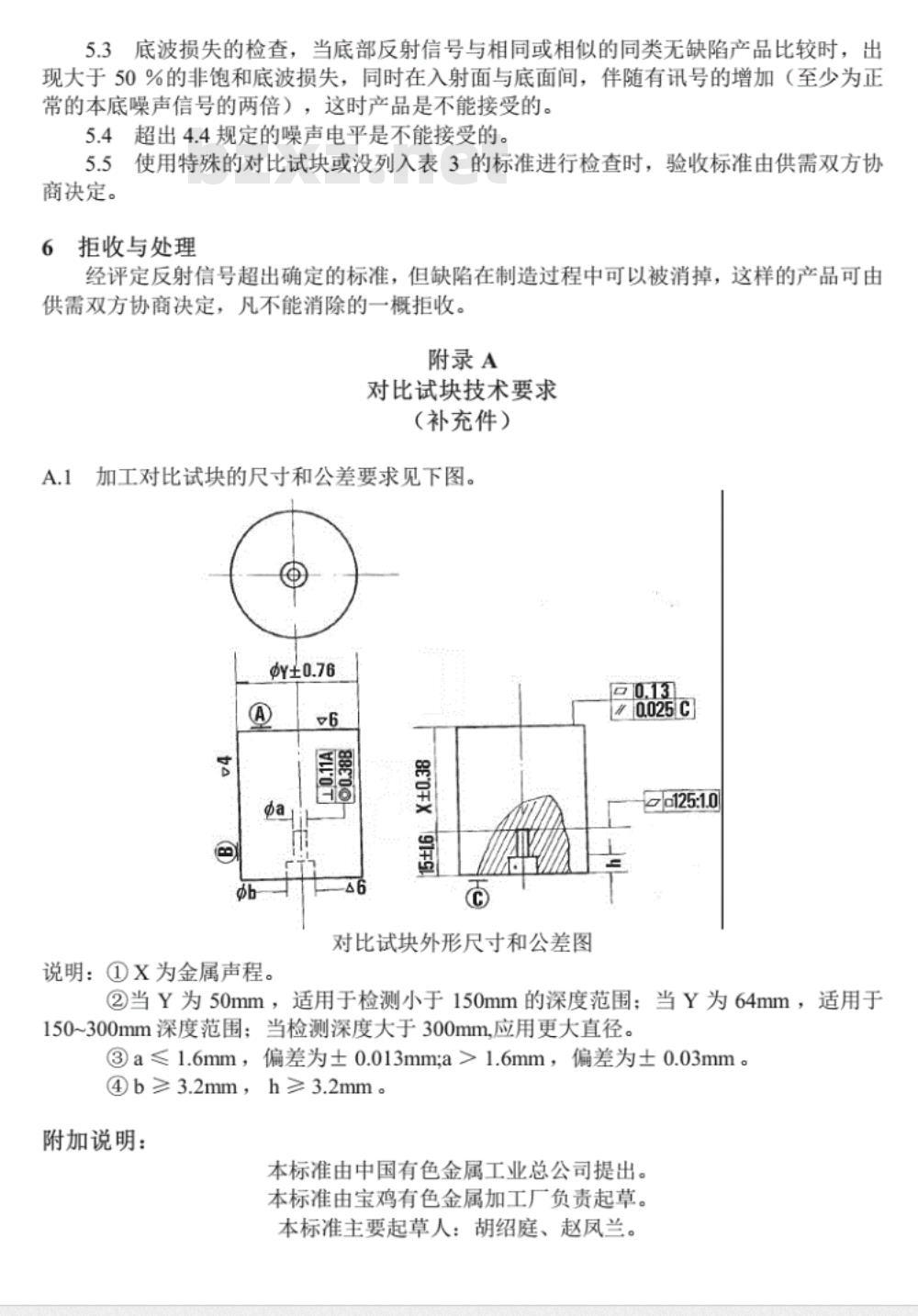

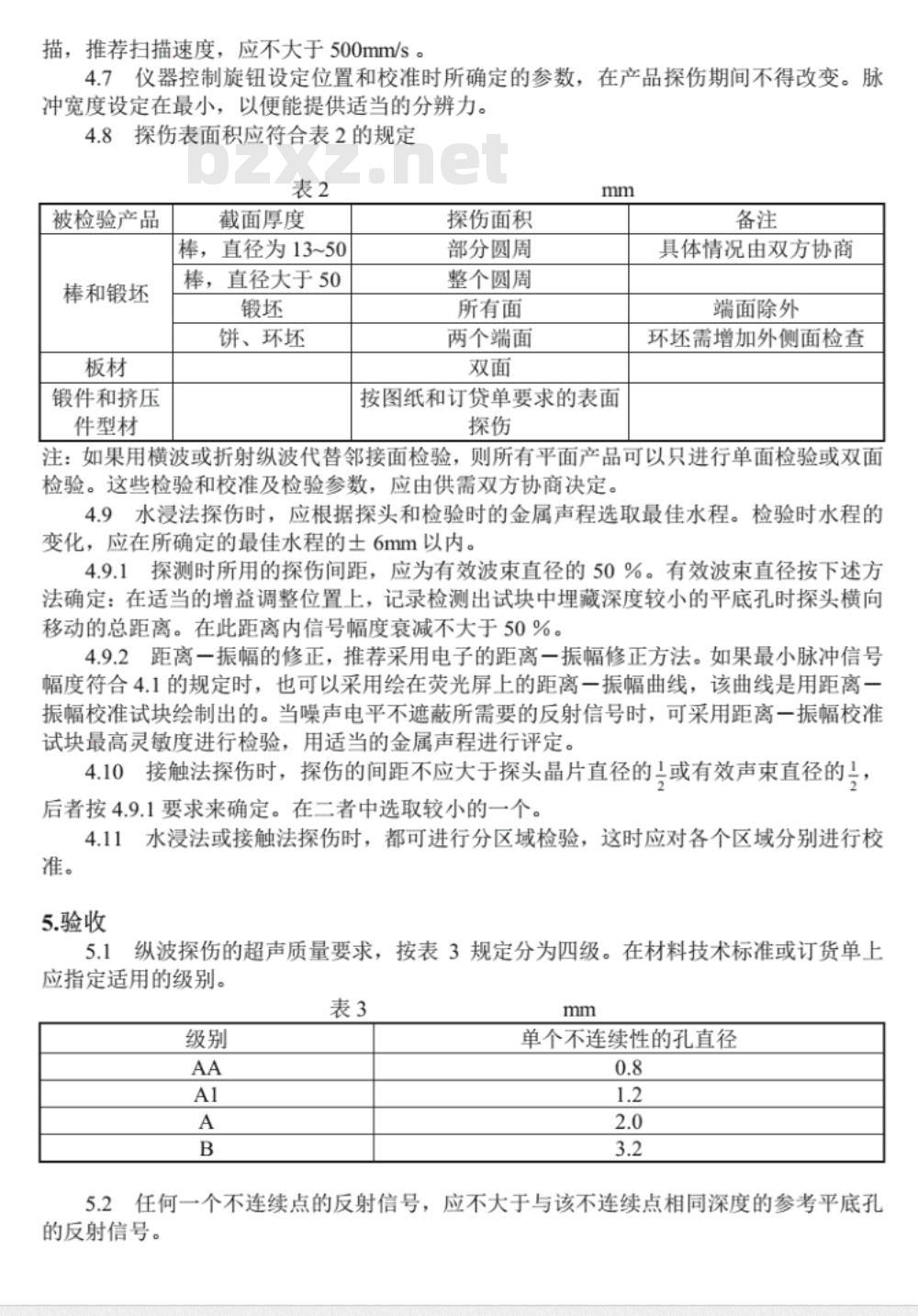

中华人民共和国国家标准 钛及钛合金加工产品 超声波探伤方法 GB5193-85 本标准适用于横截面厚度大于或等于13mm的钛及钛合金加工产品的超声波探伤。 1 一般要求 1.1 目的 主要用于探测内部缺陷，如裂纹、气孔、疏松及其它暴露或未暴露到表面的组织上的不连续性。 1.2 方法类别 本标准规定采用纵波脉冲反射法进行超声波探伤。需要时，供需双方协商也可采用横波或其它波型，如Φ13～70mm棒材可考虑增加横波探伤。水浸法或接触法皆可。 1.3 人员 操作人员应达到部级或与此相当的学会级三级以上无损检测人员水平，签发及解释检验报告人员应达到部级或与此相当的学会级二级以上人员水平。 1.4 表面 1.4.1 被检查的表面，其光洁度应相当于v5。若需加工时，应采用圆头刀具加工或磨削。表面不应有机加工或打磨的颗粒、油、润滑脂、切削混合物等。 1.4.2 被检查的产品应具有普通的几何截面，如圆形的、方形的、多角形的等。平面产品应保证各个面的平直度。 2 探伤设备 2.1 探伤仪 探伤仪应符合JB1834—76《A型脉冲反射式超声波探伤仪技术条件》要求。 2.2 探头 2.2.1 直径为12～32mm、工作频率为5MHz的直探头，推荐用于20～230mm厚的平面产品的水浸探伤，或用于70～230mm厚的平面产品或圆形产品的接触法探伤。 2.2.2 直径为6~16mm、工作频率为5～10MHz的聚焦探头，推荐用于直径为13~70mm的圆形产品的纵波发散声束水浸法探伤。 2.2.3 当供需双方同意时，允许使用频率低于2.25MHz或特殊型式的探头。 2.3 耦合剂 2.3.1 水浸法探伤时，可采用清洁的自来水作耦合剂，可以添加防锈剂或湿润剂，水中不应有可能干扰超声波探伤的可见气泡。 2.3.2 接触法探伤时，可采用机油、甘油、变压器油、水玻璃等作耦合剂。 3 对比试块 3.1 对比试块应采用与被检验产品的声学性能和表面状态相同或类似的钛及钛合金材料制备。其声学特性的变化要求在±25%以内。如果超出±25%，则应进行必要的补偿校正，校正方法应征得用户的同意。 3.2 对比试块加工技术条件，应满足本标准附录A的要求。 3.3 检验平面产品时，应使用平面试块；检验曲面产品时，应使用与探伤面几何形状大致相同的对比试块，其差别不应超过被检验产品曲率半径的±25%。 3.4 纵波校准时，反射体采用平底孔。其埋藏深度根据产品的外形和截面厚度“T”按表1中的数值来确定。 表1 被检验产品 | 13~26mm | >26~50mm | >50~130mm | >130mm 圆形产品直径/平面产品厚度 | T,6.5mm | T-6.5 | T-13 | T-13 4 探伤 4.1 探伤前，应采用适当的对比试块来校准仪器，使试块中人工缺陷的反射信号幅度在满屏高度的25%～90%范围内，以保证被检验的产品能按标准要求进行检验。 4.1.1 电子管式的仪器使用前应预热15min以上，固体电子元件仪器应预热10min以上。在校准和检验前，应有足够的时间使水、对比试块及被检测产品体系达到温度稳定。 4.1.2 在每次探伤前和连续倒班每次接班后，以及连续工作2小时以后，应进行校准检查。探伤期间若设备状态发生变动，应立即对设备进行重新校准，并对上次校准以来检查的所有产品进行重新检查。 4.2 水浸法纵波探伤时，调节声束入射角，使入射面的反射信号幅度达到最大，从而使纵波入射角标准化（直射声束探伤）。探伤时，已确定的角度其变化应在±2°以内。 4.3 底波损失的测定，应当在被检产品相互平行的表面上进行。在扫查灵敏度下，当被检验产品的底反射信号的平均变化值超过对比试块所记录的底反射信号高度的±50%时，不能进行探伤，须对被检验产品进行必要的处理，以满足探伤要求。 4.4 允许的本底噪声应不超过对比试块中参考平底孔反射高度的70%。如果本底噪声超过这些水平，所涉及的截面应当重新全面检查，以保证产品满足规定的要求。 4.5 水浸法探伤时脉冲重复频率不低于400Hz。 4.6 探伤时的扫描速度应不大于分辨出对比试块中的平底孔的扫描速度。对于无报警系统的手动扫描，推荐扫描速度，应不大于150mm/s。对于有报警系统的手动或自动扫描，推荐扫描速度，应不大于500mm/s。 4.7 仪器控制旋钮设定位置和校准时所确定的参数，在产品探伤期间不得改变。脉冲宽度设定在最小，以便能提供适当的分辨力。 4.8 探伤表面积应符合表2的规定。 表2
