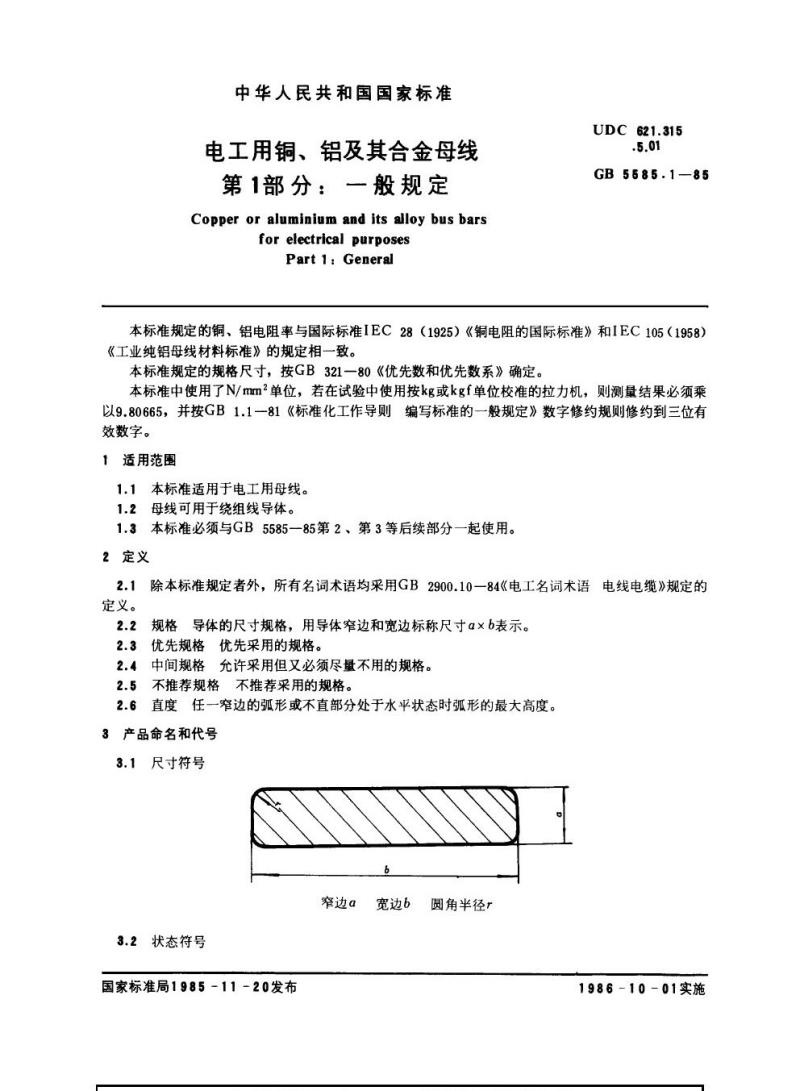

中华人民共和国国家标准
电工用铜、铝及其合金母线
第1部分：一般规定
Copper or aluminium and its alloy bus barsfor electrical purposes
Part 1: General
UDC621.315
GB5585.1-85
本标准规定的铜、铝电阻率与国际标准IEC28（1925）《铜电阻的国际标准》和IEC105（1958）《工业纯铝母线材料标准》的规定相一致。本标准规定的规格尺寸，按GB321一80《优先数和优先数系》确定。本标准中使用了N/mm2单位，若在试验中使用按kg或kgf单位校准的拉力机，则测量结果必须乘以9.80665，并按GB1.1一81《标准化工作导则编写标准的一般规定》数字修约规则修约到三位有效数字。
1适用范围
1.1本标准适用于电工用母线。
1.2母线可用于绕组线导体。
1.3本标准必须与GB5585一85第2、第3等后续部分一起使用。2定义
除本标准规定者外，所有名词术语均采用GB2900.10一84《电工名词术语电线电缆》规定的定义。
2.2规格导体的尺寸规格，用导体窄边和宽边标称尺寸α×6表示。2.3优先规格优先采用的规格。
2.4中间规格允许采用但又必须尽量不用的规格。2.5不推荐规格不推荐采用的规格。2.6直度任一窄边的弧形或不直部分处于水平状态时弧形的最大高度。3产品命名和代号
3.1尺寸符号
窄边a
3.2状态符号
国家标准局1985-11-20发布
宽边6
圆角半径产
1986-10-01实施

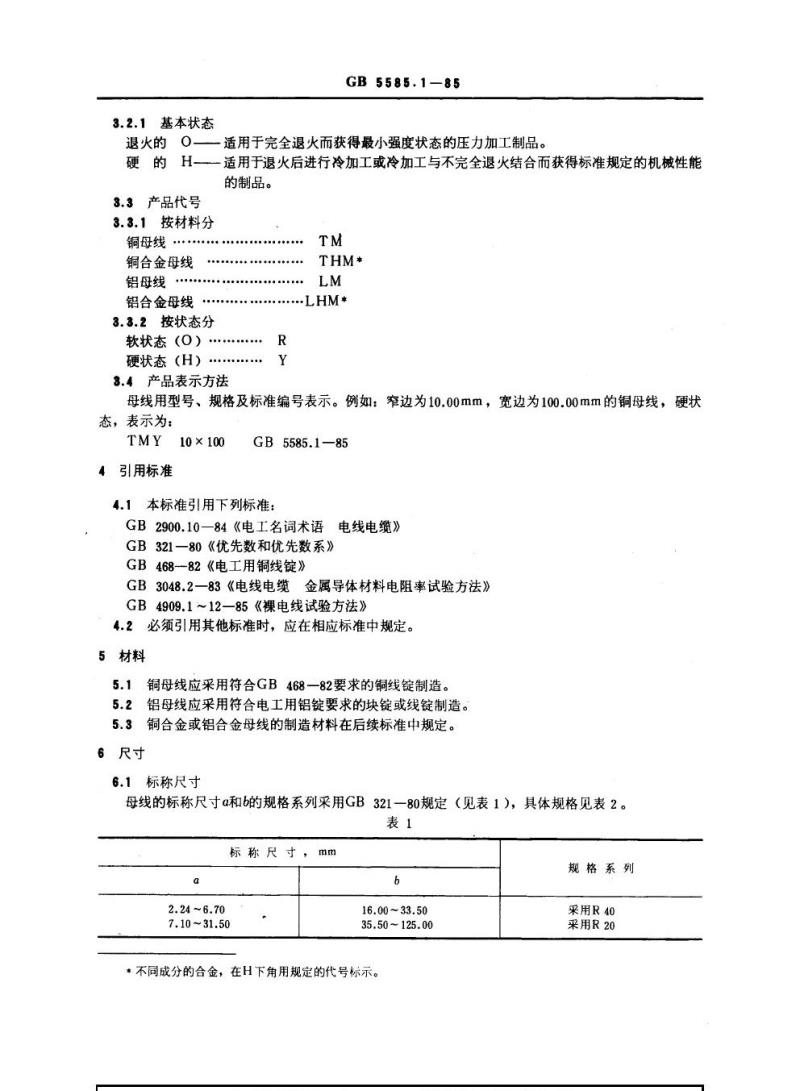

3.2.1基本状态
退火的O
硬的H-
3.3产品代号
3.3.1按材料分
铜母线
铜合金母线
铝母线
铝合金母线
3.3.2按状态分
GB5585.1-85
适用于完全退火而获得最小强度状态的压力加工制品。适用于退火后进行冷加工或冷加工与不完全退火结合而获得标准规定的机械性能的制品。
·LHM*
软状态（0）
硬状态..
3.4产品表示方法
母线用型号、规格及标准编号表示。例如：窄边为10.00mm，宽边为100.00mm的铜母线，硬状态，表示为：
TMY10×100
引用标准
GB5585.1—85
4.1本标准引用下列标准：
GB2900.10—84《电工名词术语电线电缆》GB321—80《优先数和优先数系》GB468-82《电工用铜线锭》
GB3048.2一83《电线电缆金属导体材料电阻率试验方法》GB4909.1~12—85《裸电线试验方法》4.2必须引用其他标准时，应在相应标准中规定。5材料
铜母线应采用符合GB468一82要求的铜线锭制造。5.1
5.2铝母线应采用符合电工用铝锭要求的块锭或线锭制造。5.3铜合金或铝合金母线的制造材料在后续标准中规定。6尺寸
6.1标称尺寸
母线的标称尺寸a和b的规格系列采用GB321一80规定（见表1），具体规格见表2。表1
标称尺寸，mm
2.24~6.70
7.10~31.50
16.00~33.50
35.50~125.00
*不同成分的合金，在H下角用规定的代号标示。规格系列
采用R40
来用R20

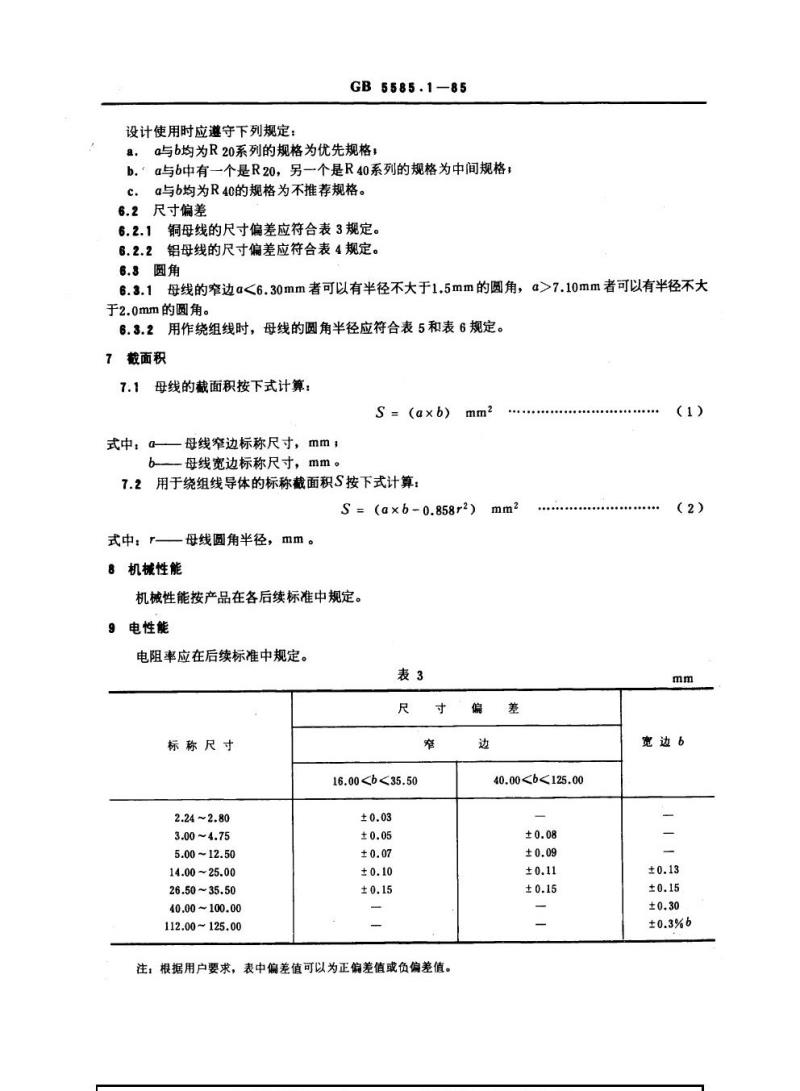

设计使用时应遵守下列规定：
GB5585.185
a，a与b均为R20系列的规格为优先规格；b.’a与b中有一个是R20，另一个是R40系列的规格为中间规格；c．a与b均为R40的规格为不推荐规格。6.2尺寸偏差
6.2.1铜母线的尺寸偏差应符合表3规定。6.2.2铝母线的尺寸偏差应符合表4规定。6.3圆角
6.3.1母线的窄边a<6.30mm者可以有半径不大于1.5mm的圆角，a>7.10mm者可以有半径不大于2.0mm的圆角。
6.3.2用作绕组线时，母线的圆角半径应符合表5和表6规定。7截面积
7.1母线的截面积按下式计算：
S=(axb)
式中：a一
母线窄边标称尺寸，mm；
母线宽边标称尺寸，mm。
7.2用于绕组线导体的标称截面积S按下式计算：mm2
S=(a×b-0.858r2)
式中：r-
8机械性能
母线圆角半径，mm。
机械性能按产品在各后续标准中规定。9电性能
电阻率应在后续标准中规定。
标称尺寸
16.002.24~2.80
3.00~4.75
5.00~12.50
14.00~25.00
26.50~35.50
40.00~100.00
112.00~125.00
注：根据用户要求，表中偏差值可以为正偏差值或负偏差值。mm2
40.00宽边6
GB5585.1-85

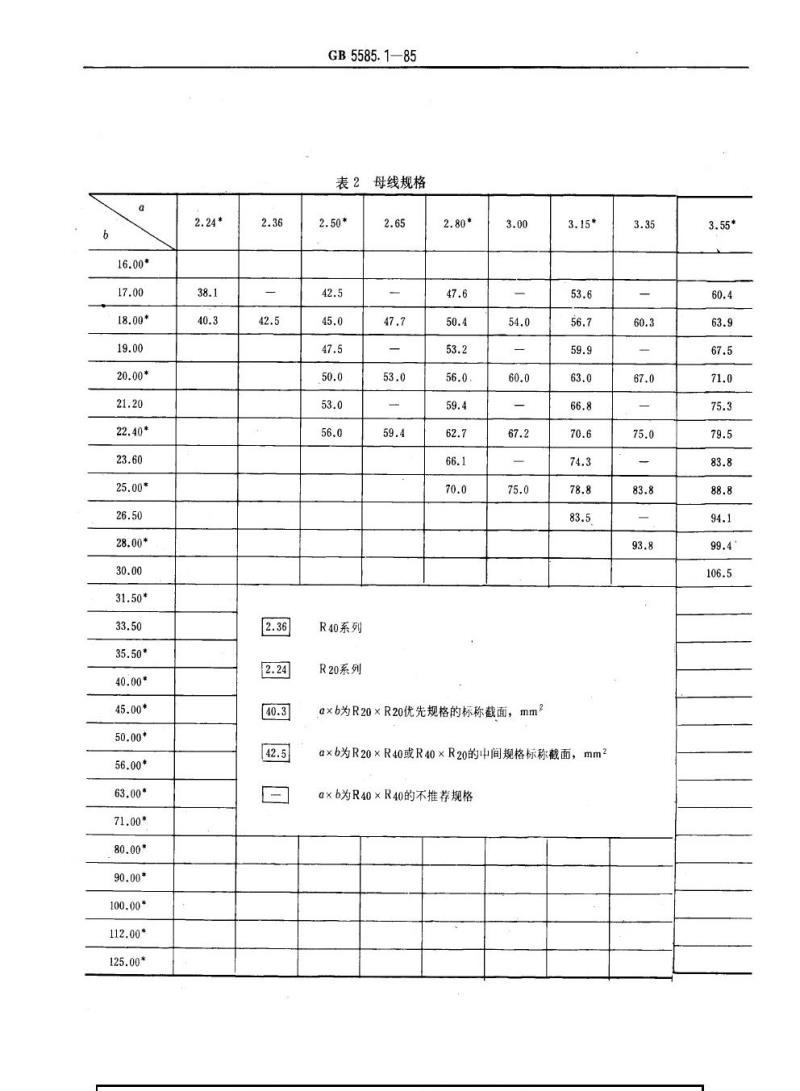

2母线规格
R40系列
R20系列
a×b为R20×R20优先规格的标称截面，mm23.15*
a×b为R20×R40或R40×R20的中间规格标称截面，mm2a×b为R40×R40的不推荐规格
GB5585.1—85

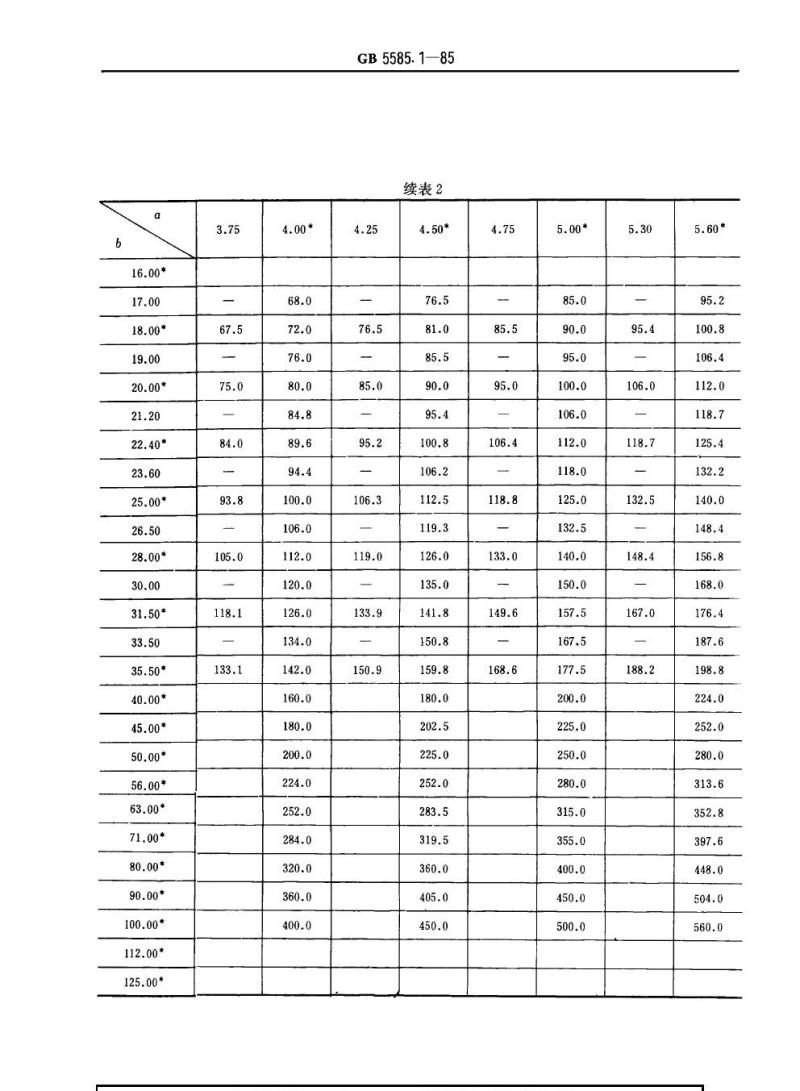

续表2
GB5585.185
续表2
887·5
1125·0
1250-0
1562-5wwW.bzxz.Net
GB5585.185
续表2
标称尺寸
2.24~6.30
7.10~12.50
14.00~35.50
40.00~100.00
112.00~125.00
标称尺寸
2.243.355.0014.0028.00<<31.50
标称尺寸
2.245.3010接头
成品母线不允许有接头。
11直度
GB5585.1-85
表5铜及铜合金
表6铝及铝合金
硬铜母线在1m长度内的直度应不超过4mm。硬铝母线在1m长度内的直度应不超过2mm。表面状态
表面应光洁、平整，不应有与良好工业产品不相称的任何缺陷。12.1
用作绕组线导体时，表面状态由双方协商规定。12.2
13交货长度和重量
GB5566.1-85
每根母线的交货长度应符合表7规定。用于绕组线导体母线的交货重量应符合表8规定。13.2
根据双方协议，允许任何长度或重量的母线交货。13.8
交货长度，m
产品名称
铜及铜合金母线
铝及铝合金母线
产品名称
铜及铜合金母线
铝及铝合金母线
14验收规则
40 ~ 100
长度，最小
不超过交货总重量的10%
不超过交货总重量的20%
交货重量，kg
最小重量
不超过交货总重量的15%
产品应由制造厂的技术检查部门检验合格后方能出厂。每批出厂的产品应附有产品检验合格14.1
14.2产品按后续标准中的规定试验。14.3抽样规则由制造厂和使用单位协商规定。如使用单位未提出要求时，则按制造厂的规定。第一次抽验不合格时，应从该批的其余包装件上另取双倍数量的试样，就不合格项目进行第二次试验，仍不合格时应进行100%检验。14.4产品外观用正常目力检查。15包装
15.1按长度交货时应成捆包装，按重量交货时应成盘或成圈包装。每个包装件应为同一型号、同规格，除成捆包装件外，产品应为一整根。15.2母线应妥善包装，至少捆扎三处，并用麻布或类似材料包扎。成捆的铝母线应该每根用麻布或类似材料绕包。
15.3每个包装件上应附有标签标明：制造厂名称和商标，
